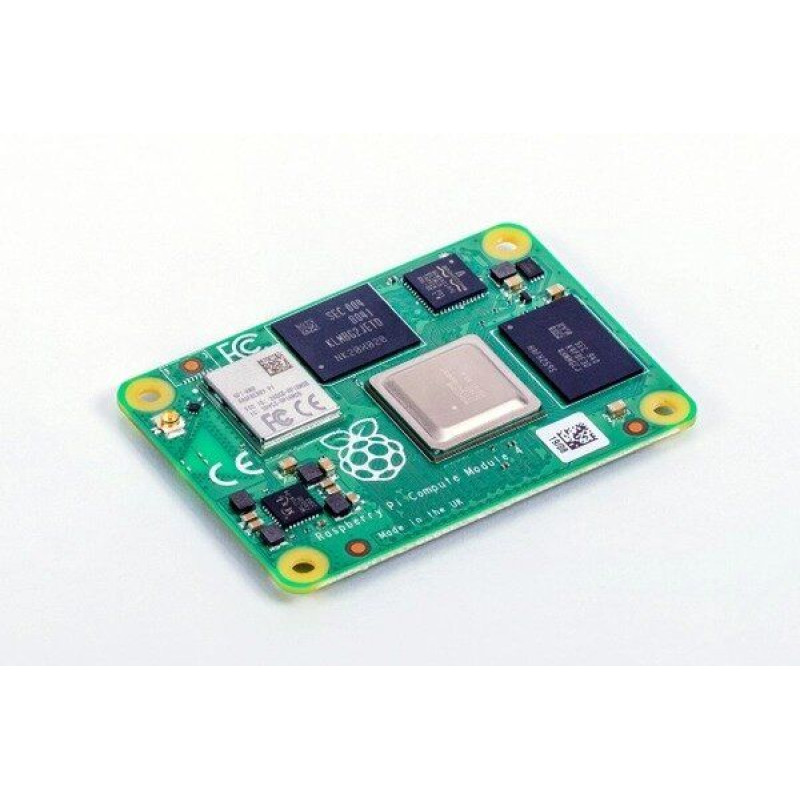

Raspberry Pi Compute Module 4 CM4104008 з WiFi, 4GB RAM і 8GB eMMC

Raspberry Pi Compute Module 4
CM4104008 · 4 ГБ RAM · 8 ГБ eMMC · Wi‑Fi / Bluetooth · SC0672 · Made in UK

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8 ГБ RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модуля Raspberry Pi Compute Module 4 CM4104008

Raspberry Pi Compute Module 4 (CM4) with WiFi, 4GB RAM, 8GB eMMC / CM4104008 (виробник Raspberry Pi, модель SC0672, Made in UK) — це варіант обчислювального модуля форм-фактора Compute Module 4 з вбудованим бездротовим зв’язком, 4 ГБ оперативної пам’яті та 8 ГБ eMMC Flash. Модуль орієнтований на вбудовані системи, промислові контролери, компактні медіацентри та навчальні проєкти, де потрібен потужний чотириядерний ARM-процесор у мінімальних габаритах 55 × 40 мм.

Функціональність та призначення

CM4104008 базується на 64-бітному чотириядерному процесорі Cortex-A72 @ 1,5 ГГц (Broadcom BCM2711) і поєднує в собі:

• 4 ГБ RAM (LPDDR4) для багатозадачних застосунків та обробки відео.
• 8 ГБ eMMC для зберігання операційної системи та користувацького ПЗ без потреби у зовнішній картці microSD.
• Вбудовані інтерфейси HDMI, USB 2.0, PCIe Gen 2, GPIO, MIPI DSI/CSI для дисплеїв та камер.
• Підтримку двох незалежних дисплеїв до 4Kp60 з апаратним декодуванням відео.

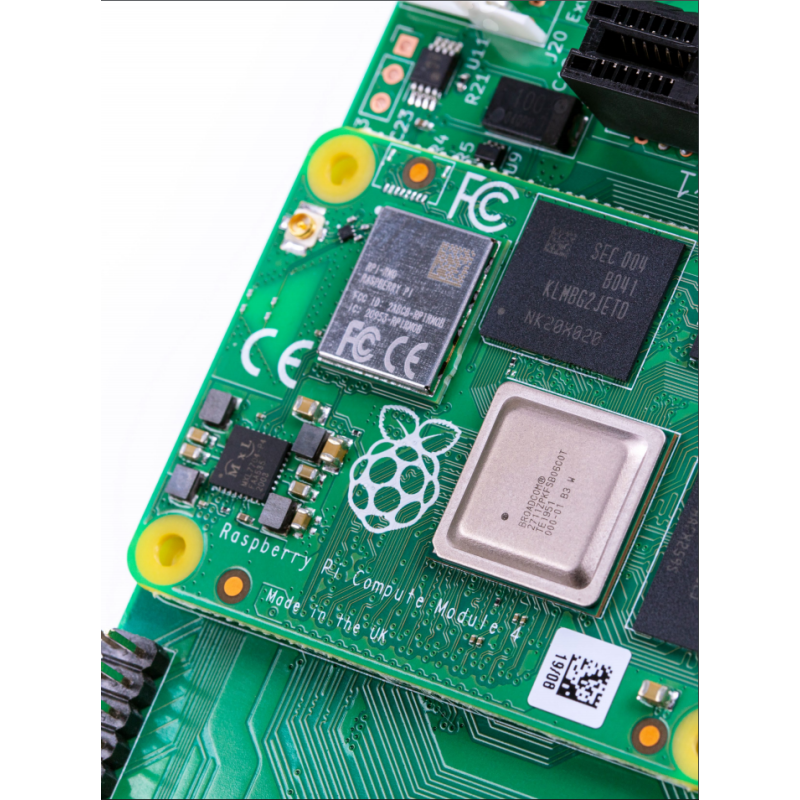

Модуль встановлюється на базову плату (наприклад, Raspberry Pi Compute Module 4 I/O Board) і використовується як «серце» вашого пристрою — від панелі оператора до компактного медіаплеєра чи навчального стенда.

Бездротовий зв’язок і інтерфейси

• Wi‑Fi 2,4 / 5,0 ГГц (IEEE 802.11b/g/n/ac) для підключення до бездротових мереж.
• Bluetooth 5.0 / BLE — для підключення периферії та передачі даних на малі відстані.
• Можливість використання вбудованої або зовнішньої антени (застосовний Raspberry Pi Compute Module 4 Antenna Kit).
• Вбудований Gigabit Ethernet PHY (через базову плату) для дротового підключення.
• Інтерфейс PCIe Gen 2 для підключення високошвидкісних контролерів і розширень.

Основні параметри модифікації CM4104008

• Процесор: Broadcom BCM2711, Cortex-A72 (ARM v8), 64-біт, чотириядерний @ 1,5 ГГц
• Оперативна пам’ять: 4 ГБ LPDDR4-3200 SDRAM
• Вбудована пам’ять: 8 ГБ eMMC
• Бездротовий зв’язок: Wi‑Fi 2,4 / 5,0 ГГц, Bluetooth 5.0, BLE
• Відео: подвійний HDMI до 4Kp60, інтерфейси MIPI DSI/CSI (2-смугові та 4-смугові)
• Мультимедіа: H.265 (4Kp60), H.264 (1080p60 декодування, 1080p30 кодування), графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму (через базову плату)
• Робочі температури: від −20°C до +85°C
• Габарити: 55 мм × 40 мм
• Країна виробника: Made in UK

Технічні характеристики лінійки CM4

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від −20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм
