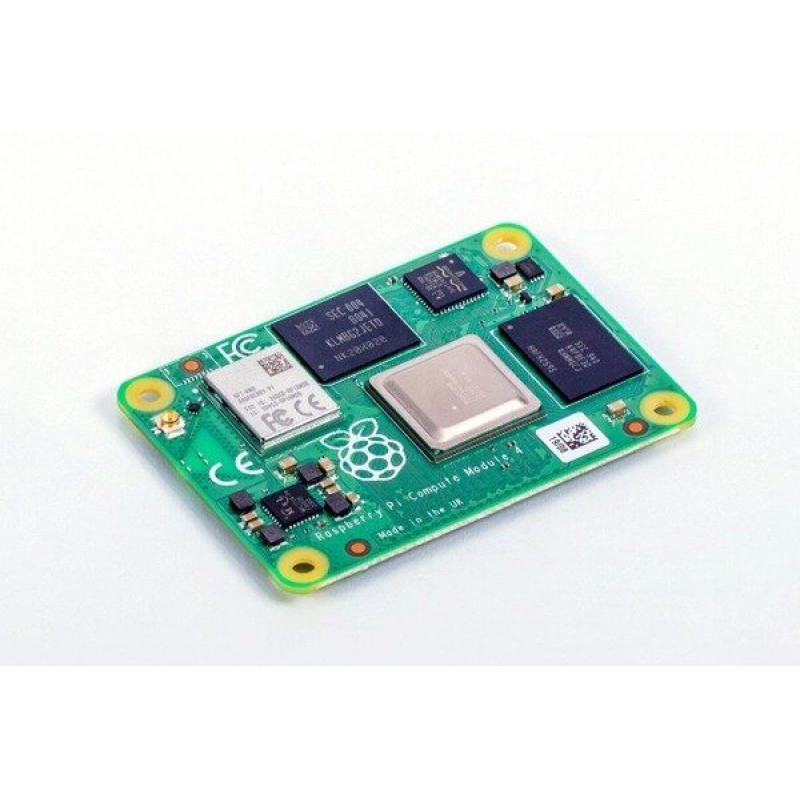

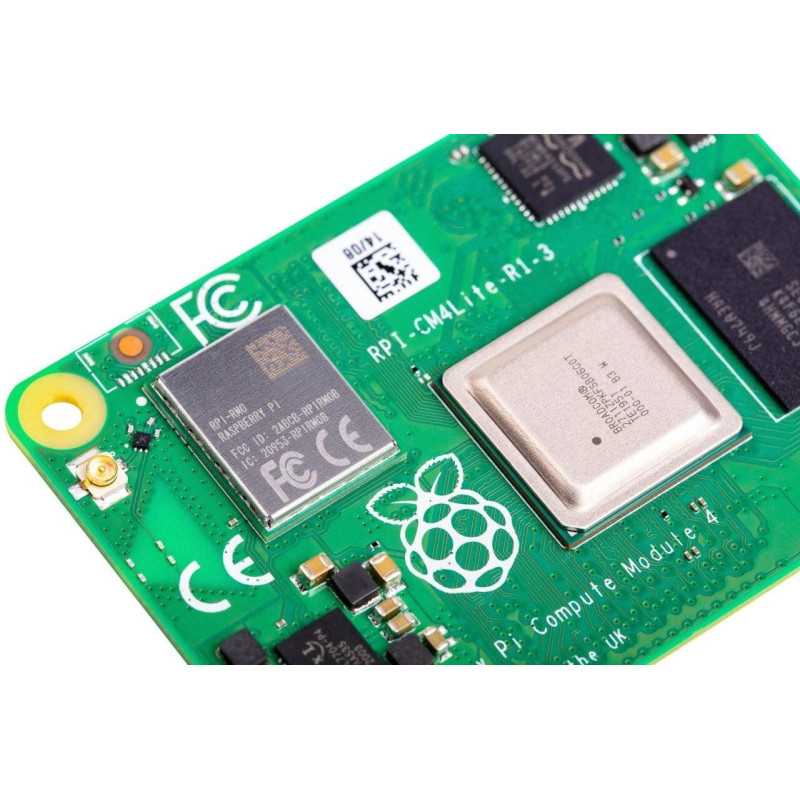

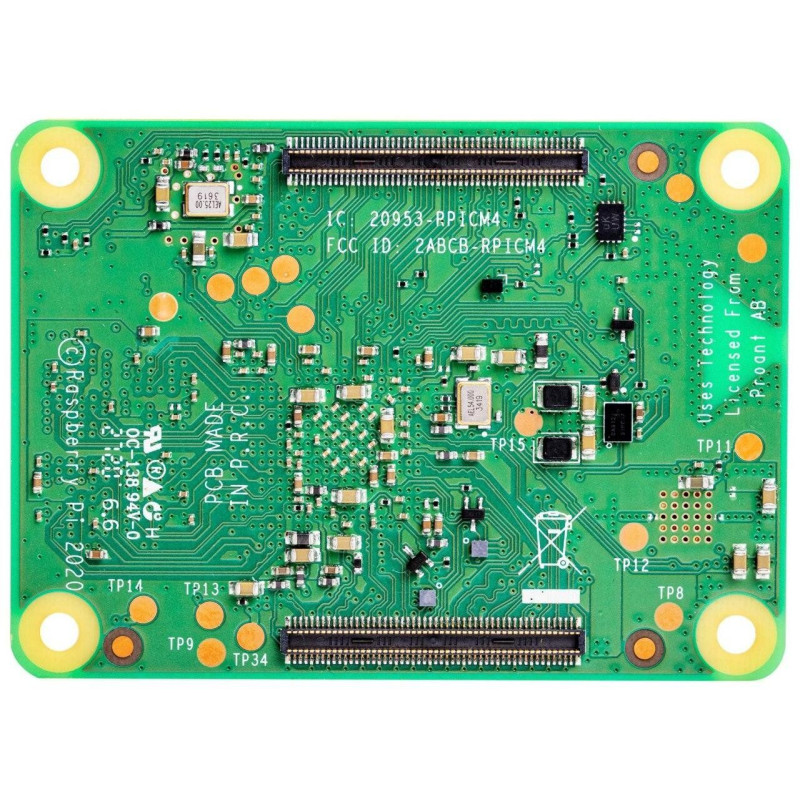

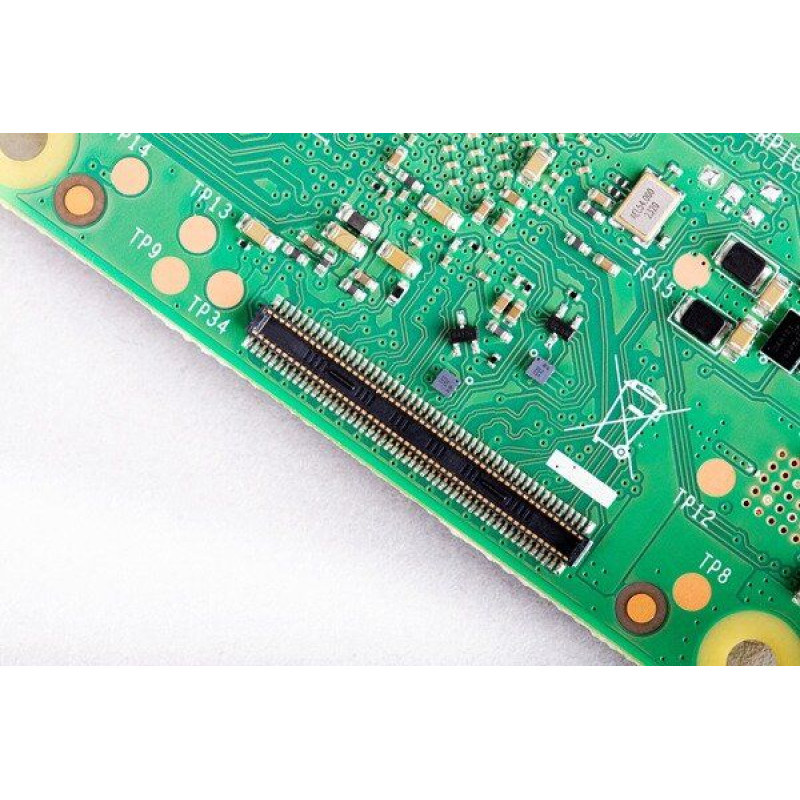

Raspberry Pi Compute Module 4 CM4104000 з WiFi, 4GB RAM, 0GB eMMC (Lite)

Raspberry Pi Compute Module 4
CM4104000 · 4 ГБ RAM · Lite (без eMMC) · Wi‑Fi / Bluetooth · SC0671 · Made in UK

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8 ГБ RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис моделі CM4104000 (WiFi, 4GB RAM, Lite)

Raspberry Pi Compute Module 4 (CM4) з WiFi, 4GB RAM, 0GB eMMC (Lite) / CM4104000 — це варіант обчислювального модуля стандарту Compute Module 4 від виробника Raspberry Pi, модель SC0671, без вбудованої eMMC-пам’яті (тип Lite). Модуль призначений для вбудованих систем, серійних пристроїв, промислових контролерів та навчальних стендів, де потрібен компактний 64-бітний ARM-комп’ютер з гнучким підключенням до власної плати.

У даній конфігурації встановлено 4 ГБ LPDDR4 RAM, а завантаження операційної системи відбувається з зовнішньої microSD-карти або зовнішнього eMMC на базовій платі. Завдяки бездротовим інтерфейсам Wi‑Fi 2,4 / 5,0 ГГц та Bluetooth 5.0 модуль зручно використовувати у проєктах з підключенням до мережі та периферії без додаткових Wi‑Fi/BT-плат.

Функціональні можливості та підключення

• Процесор: Broadcom BCM2711, 4-ядерний Cortex-A72 @ 1,5 ГГц (ARM v8, 64-біт).
• ОЗП: 4 ГБ LPDDR4-3200 SDRAM.
• Пам’ять eMMC: 0 ГБ, варіант Lite (завантаження з SD або зовнішнього eMMC через інтерфейс SD-карти).
• Бездротовий зв’язок: двохдіапазонний Wi‑Fi 2,4 / 5,0 ГГц IEEE 802.11b/g/n/ac, Bluetooth 5.0, BLE, можливість використання вбудованої або зовнішньої антени.
• Провідні інтерфейси: вбудований Gigabit Ethernet PHY (IEEE1588), 1× USB 2.0, 1× PCIe Gen 2, GPIO.
• Відеоінтерфейси: подвійний HDMI до 4Kp60, інтерфейси MIPI DSI/CSI (2- та 4-смугові) для дисплеїв і камер.

Практичне застосування та сумісність

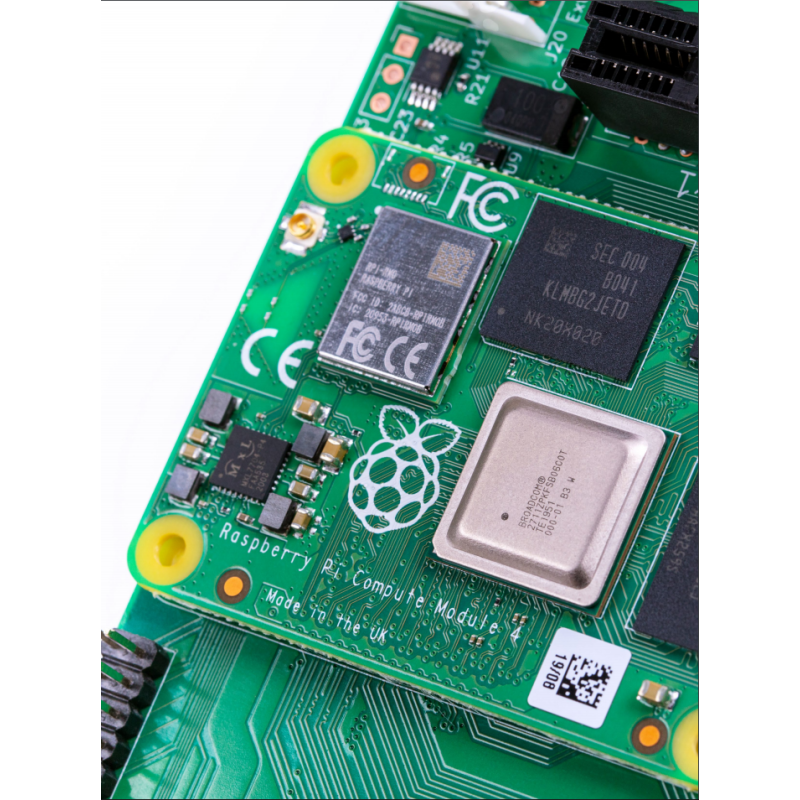

Модуль Raspberry Pi Compute Module 4 (CM4104000) сумісний з офіційною платою Raspberry Pi Compute Module 4 I/O Board, яка надає повнорозмірні роз’єми HDMI, USB, Ethernet, слоти для карт пам’яті та роз’єми для камер/дисплеїв. У поєднанні з платою I/O Board модуль зручно використовувати для:

• швидкого прототипування вбудованих систем та IoT-пристроїв;
• розробки промислових або серійних контролерів на базі ARM Cortex-A72;
• побудови мультимедійних панелей та інформаційних табло з відео до 4Kp60;
• навчальних лабораторних робіт з проєктування апаратури під Compute Module 4.

Для покращення прийому Wi‑Fi/Bluetooth та винесення антени за межі корпусу можливе використання набору Raspberry Pi Compute Module 4 Antenna Kit.

Модуль виготовлено у Великій Британії (Made in UK), що важливо для проєктів з вимогами до походження компонентів.

Технічні характеристики

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від −20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм
