Raspberry Pi Compute Module 4 CM4104016 з WiFi, 4GB RAM і 16GB eMMC

Raspberry Pi Compute Module 4
CM4104016 · 4 ГБ RAM · 16 ГБ eMMC · Wi‑Fi / Bluetooth · SC0673 · Made in UK

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8 ГБ RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модуля Raspberry Pi Compute Module 4 з Wi‑Fi, 4GB RAM, 16GB eMMC

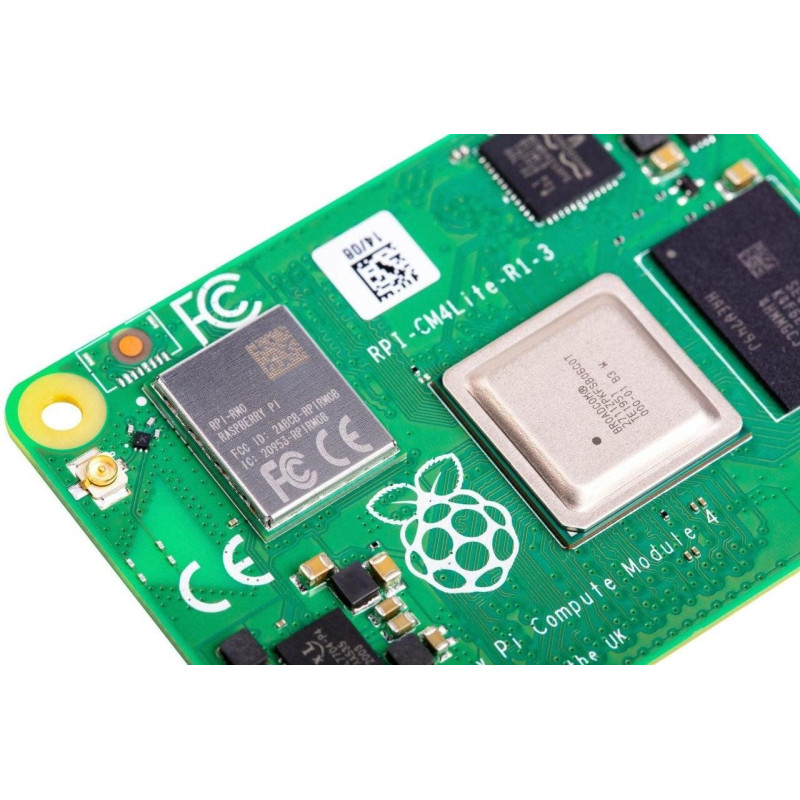

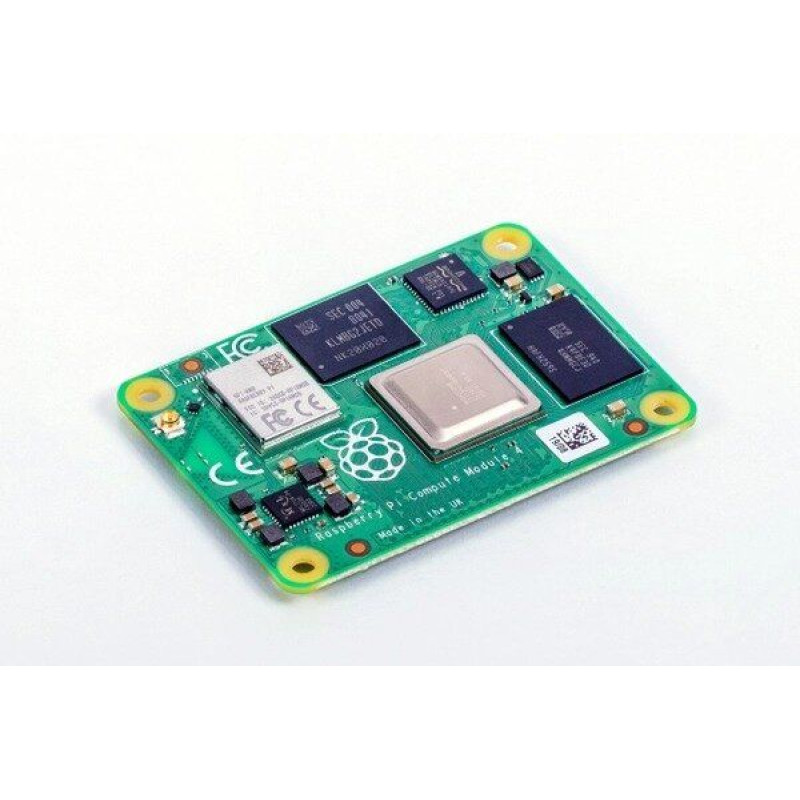

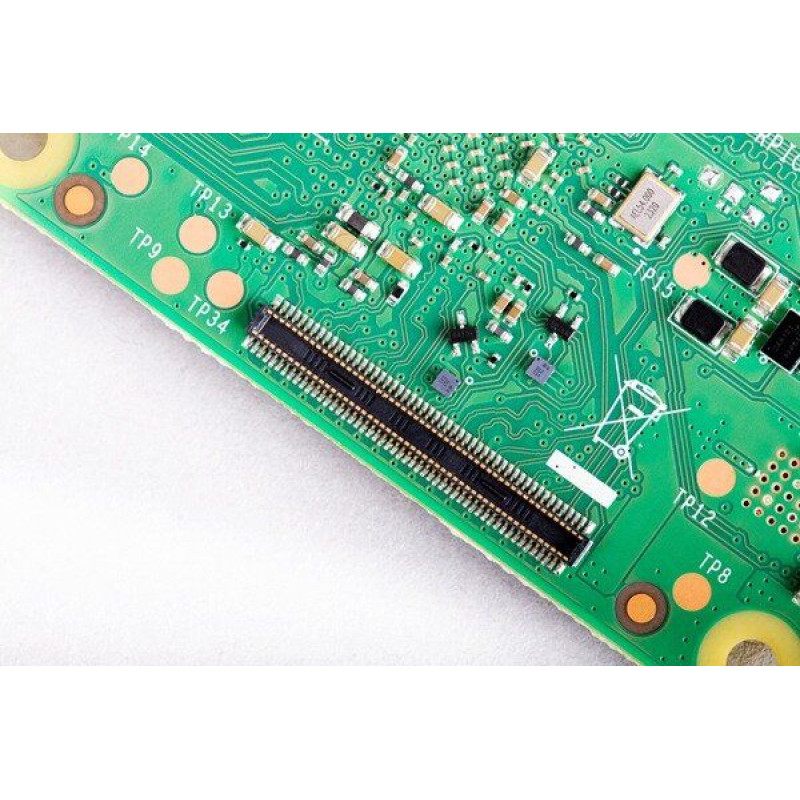

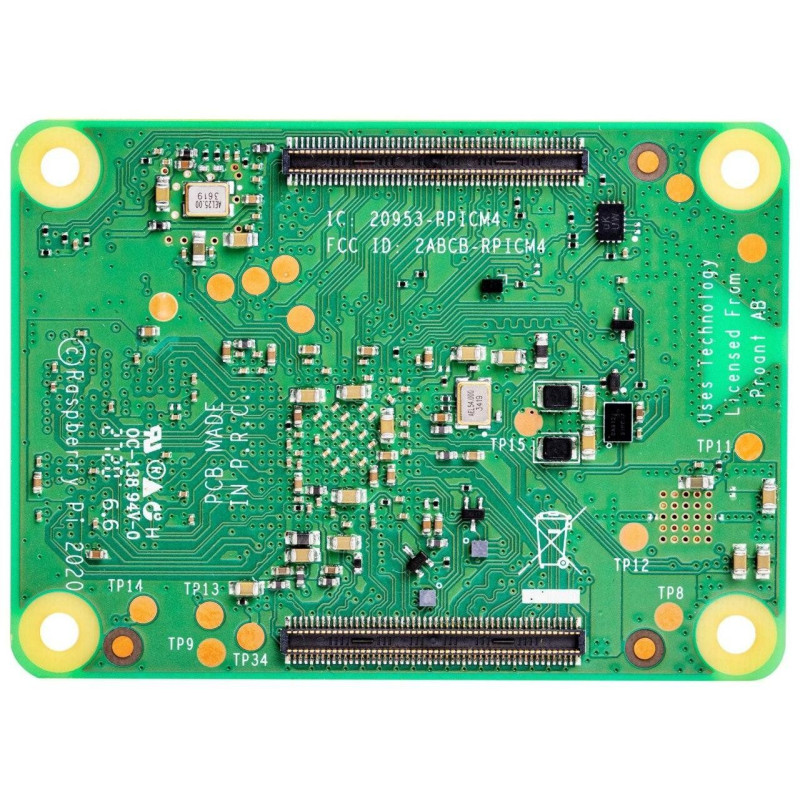

Raspberry Pi Compute Module 4 (CM4) with WiFi, 4GB RAM, 16GB eMMC / CM4104016 — це обчислювальний модуль форм-фактора Compute Module 4 для вбудованих систем, промислових контролерів, медіаплеєрів та спеціалізованих пристроїв. Модель SC0673 виробництва Raspberry Pi (країна виробника: Made in UK) поєднує чотириядерний процесор, оперативну пам’ять і вбудоване eMMC у компактному модулі 55 × 40 мм.

Функціональні можливості та підключення

Модуль побудований на 64-бітному чотириядерному процесорі Cortex-A72 @ 1,5 ГГц (Broadcom BCM2711) і оснащений 4 ГБ RAM (LPDDR4) та 16 ГБ вбудованої флеш-пам’яті eMMC для операційної системи та даних.

• Wi‑Fi: дводіапазонний 2,4 / 5,0 ГГц (IEEE 802.11b/g/n/ac) для бездротового підключення до мережі.
• Bluetooth 5.0 / BLE: підключення бездротових датчиків, периферії та мобільних пристроїв.
• Gigabit Ethernet PHY з підтримкою IEEE1588 (через відповідну базову плату).
• USB 2.0, PCIe Gen 2, GPIO, інтерфейс SD-карти (для варіантів без eMMC).

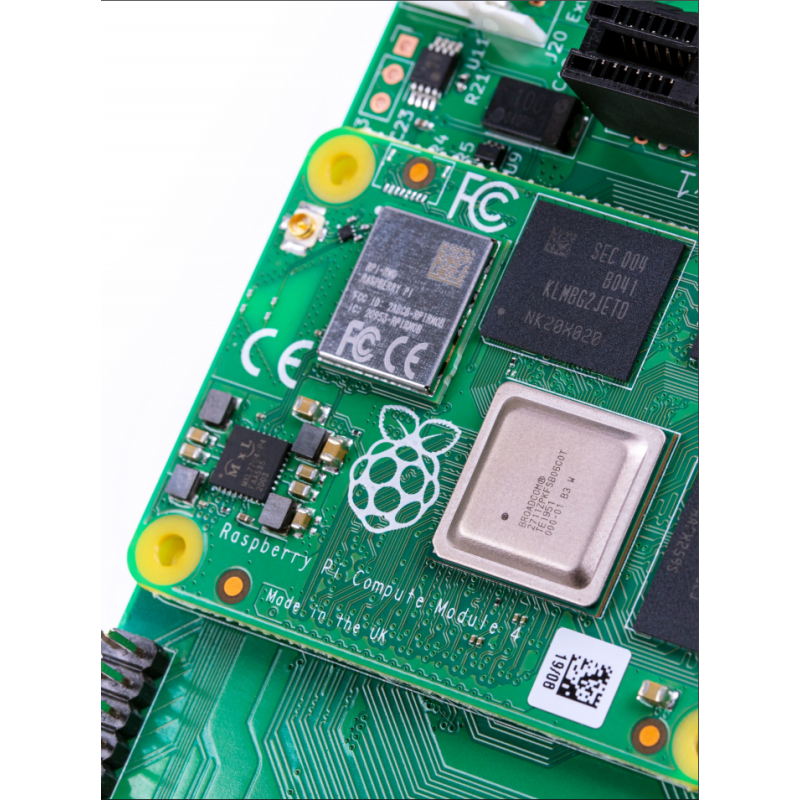

Для швидкого старту та прототипування рекомендується використання плати Raspberry Pi Compute Module 4 I/O Board, яка надає повнорозмірні роз’єми HDMI, USB, Ethernet та інші інтерфейси.

Відео та мультимедіа

• Подвійний HDMI інтерфейс з підтримкою до 4Kp60 (два незалежні дисплеї).
• Інтерфейси дисплея та камери: 2-смуговий та 4-смуговий MIPI DSI та MIPI CSI для підключення дисплеїв і камер.
• Апаратне декодування H.265 4Kp60, H.264 1080p60 та кодування H.264 1080p30.
• Графіка OpenGL ES 3.0 для візуалізації інтерфейсів та 3D-графіки.

Електроживлення, умови експлуатації та розміри

• Живлення: 5 В постійного струму (через базову плату або відповідний конектор).
• Робочий температурний діапазон: від −20°C до +85°C — підходить для багатьох промислових застосувань.
• Габарити модуля: 55 мм × 40 мм — сумісно з платами, розробленими під стандарт Raspberry Pi Compute Module 4.

Для покращення прийому Wi‑Fi та Bluetooth у металевих корпусах або на відстані можна використати зовнішню антену з набору Raspberry Pi Compute Module 4 Antenna Kit.

Технічні характеристики

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від −20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм
