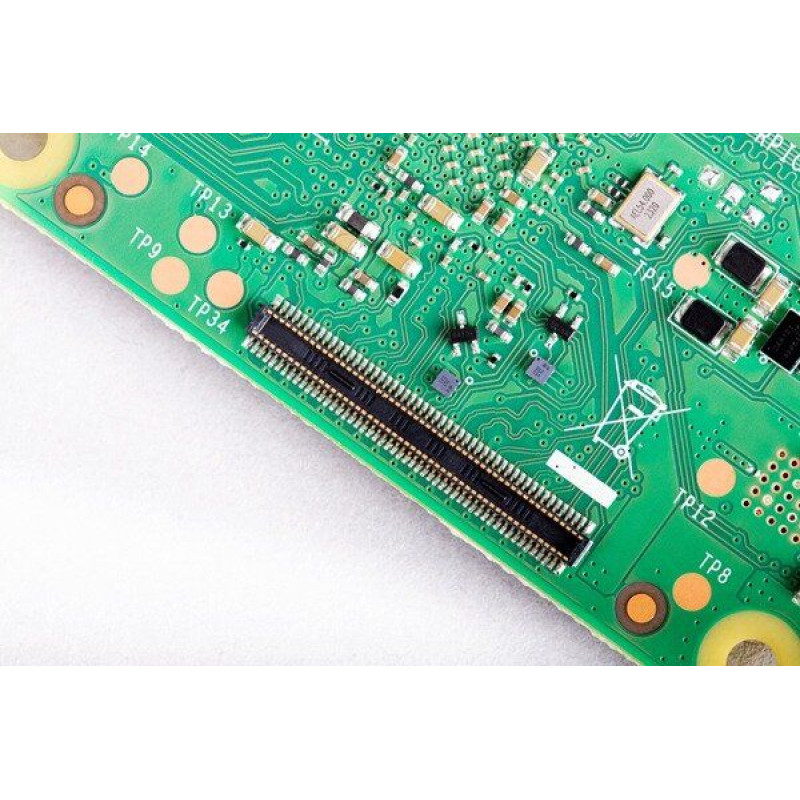

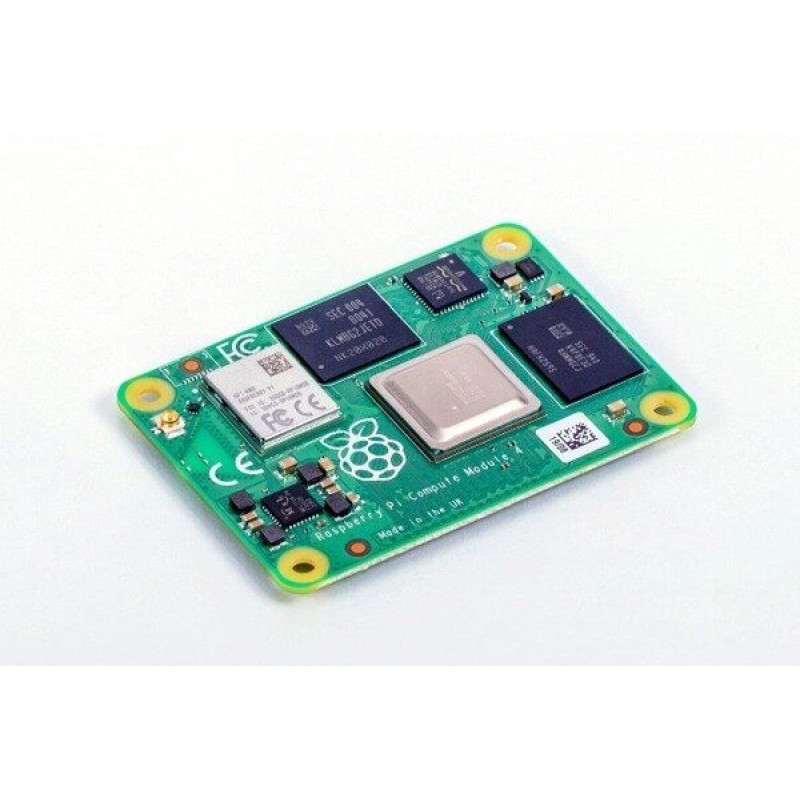

Raspberry Pi Compute Module 4 CM4101016 з WiFi, 1GB RAM, 16GB eMMC

Raspberry Pi Compute Module 4
CM4101016 · 1 ГБ RAM · 16 ГБ eMMC · Wi‑Fi / Bluetooth · SC0693

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8 ГБ RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

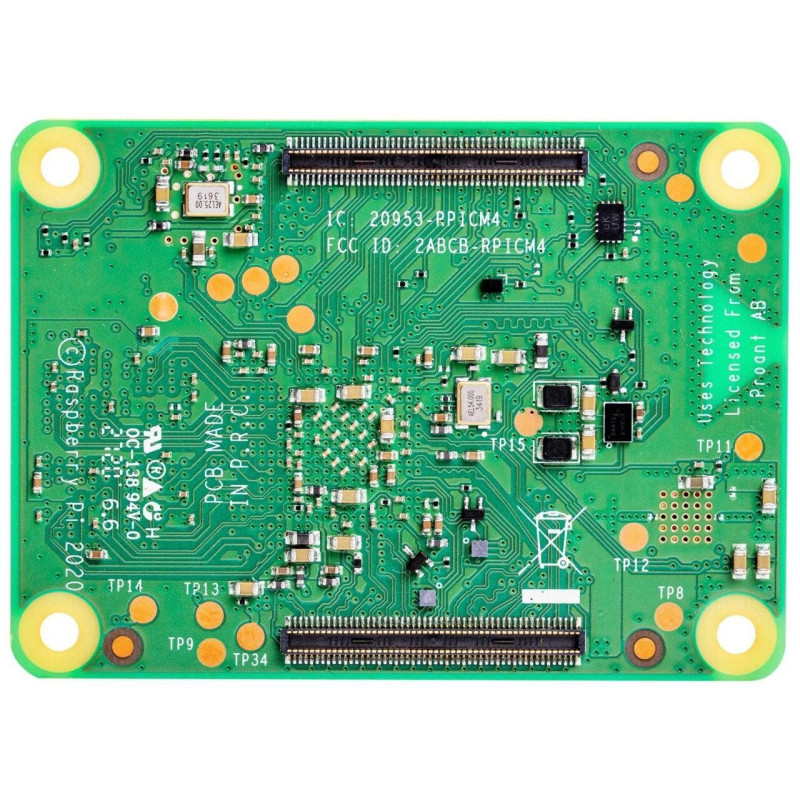

Опис модуля Raspberry Pi Compute Module 4 CM4101016

Raspberry Pi Compute Module 4 (CM4) with WiFi, 1GB RAM, 16GB eMMC / CM4101016 — це варіант обчислювального модуля форм-фактора Compute Module 4 від Raspberry Pi, призначений для вбудованих систем, промислових контролерів, компактних одноплатних ПК та освітніх проєктів. Модель SC0693 поєднує 64-бітний чотириядерний процесор Cortex-A72 @ 1,5 GHz, 1 ГБ RAM та вбудовану флеш-пам’ять 16 ГБ eMMC, що дозволяє запускати операційну систему без окремої SD-карти.

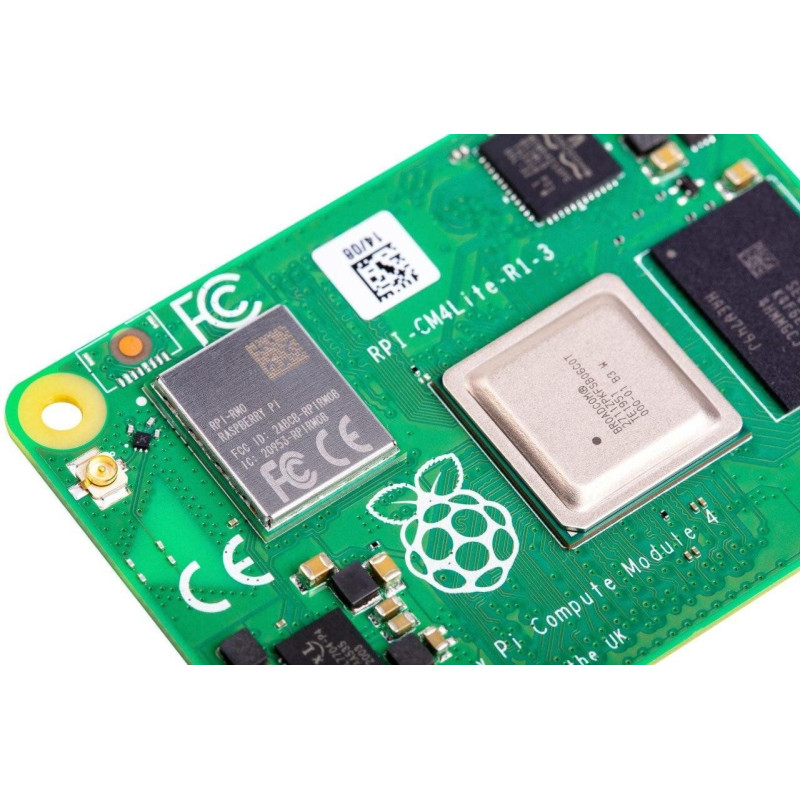

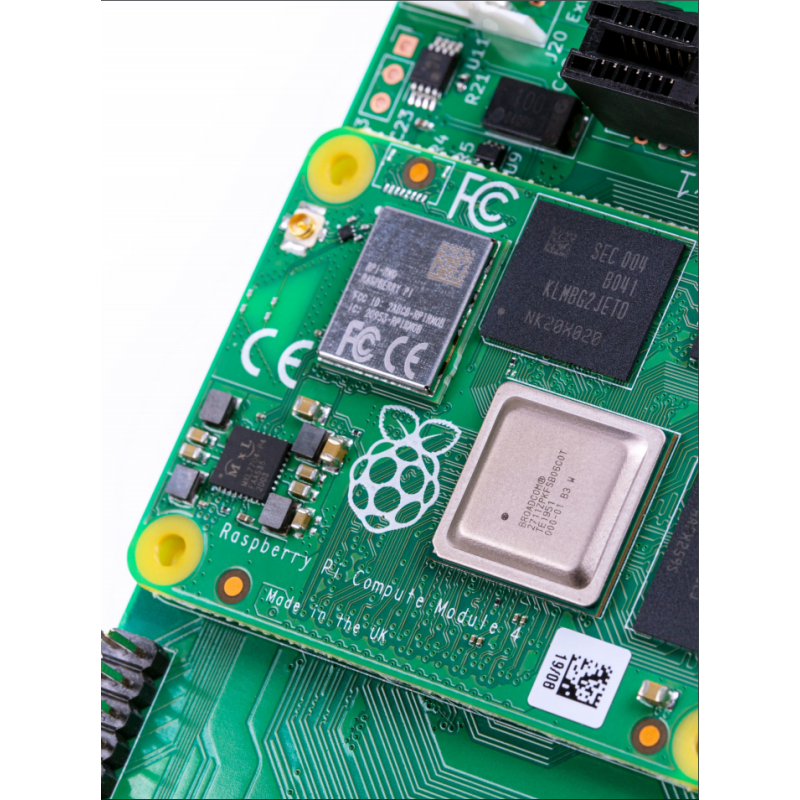

Модуль виготовлено у Великій Британії (Made in UK) і він повністю сумісний з екосистемою Raspberry Pi Compute Module 4, зокрема з платою розширення Raspberry Pi Compute Module 4 I/O Board для прототипування та відлагодження.

Підключення та бездротові інтерфейси

Дана модифікація CM4 оснащена двохдіапазонним Wi‑Fi 2,4 ГГц / 5,0 ГГц та Bluetooth 5.0 (BLE), що спрощує інтеграцію в проєкти з бездротовим доступом до мережі та периферії. Бездротовий модуль підтримує роботу як з вбудованою, так і зовнішньою антеною (за потреби — комплект Raspberry Pi Compute Module 4 Antenna Kit для кращого покриття).

Через відповідну базову плату користувач отримує доступ до:

• вбудованого Gigabit Ethernet PHY з підтримкою IEEE1588;
• 1 інтерфейсу USB 2.0;
• 1 інтерфейсу PCIe Gen 2 для високошвидкісних периферійних пристроїв;
• GPIO-ліній для підключення датчиків та керування;
• інтерфейсу SD-карти (для варіантів без eMMC; у CM4101016 основне завантаження — з 16 ГБ eMMC).

Реальні сценарії використання

Завдяки компактним розмірам 55 мм × 40 мм, високій продуктивності та наявності 16 ГБ eMMC модуль Raspberry Pi Compute Module 4 CM4101016 зручно застосовувати у:

• промислових контролерах та панелях з двома HDMI-дисплеями до 4Kp60;
• інформаційних кіосках та digital signage з мережевим оновленням контенту через Wi‑Fi;
• системах відеоспостереження з використанням інтерфейсів камер MIPI CSI;
• навчальних стендах з Linux / embedded, де важливі стабільність eMMC і гнучкість інтерфейсів.

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (залежно від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (залежно від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для варіантів Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від −20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм
