Raspberry Pi Compute Module 4 CM4101008 (WiFi, 1GB RAM, 8GB eMMC)

Raspberry Pi Compute Module 4
CM4101008 · 1 ГБ RAM · 8 ГБ eMMC · Wi‑Fi / Bluetooth · SC0692

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4101008

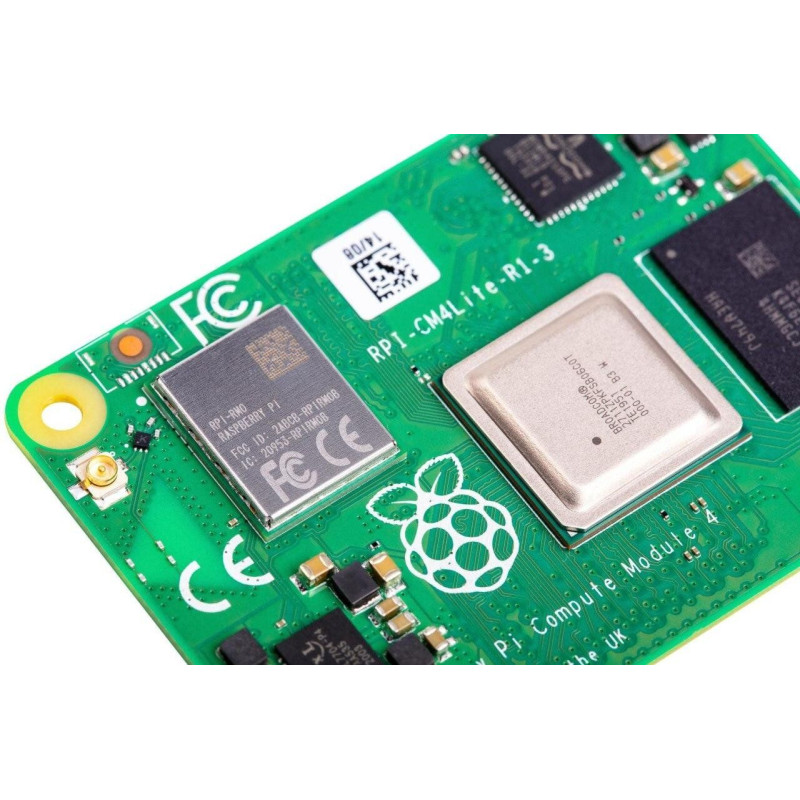

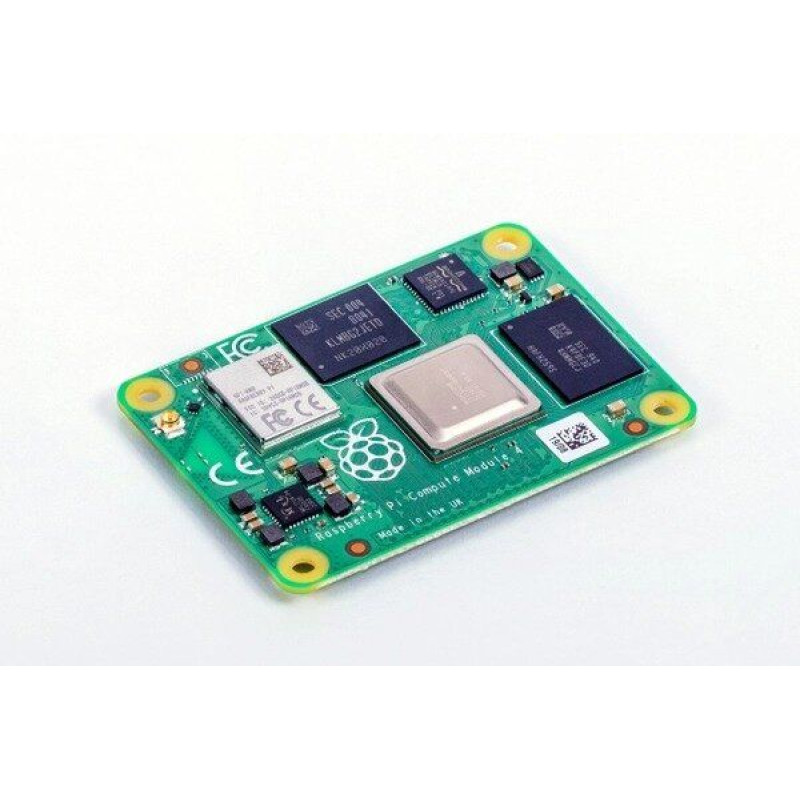

Raspberry Pi Compute Module 4 (CM4) з Wi‑Fi, 1GB RAM, 8GB eMMC / CM4101008 — варіант обчислювального модуля форм-фактора Compute Module 4 від Raspberry Pi, призначений для вбудованих систем, промислових контролерів, компактних ПК та навчальних проєктів. Модель SC0692 поєднує чотириядерний 64-бітний процесор Cortex-A72 @ 1.5GHz, 1GB LPDDR4 RAM та вбудовану 8GB eMMC-пам’ять для операційної системи й даних.

Даний варіант CM4 має інтегрований двохдіапазонний Wi‑Fi 2,4 / 5,0 ГГц та Bluetooth 5.0, що спрощує підключення до мережі та бездротових пристроїв без потреби у зовнішніх модулях. Країна виробника: Made in UK — важливо для проєктів з вимогами до походження обладнання.

Функціональні можливості та інтерфейси

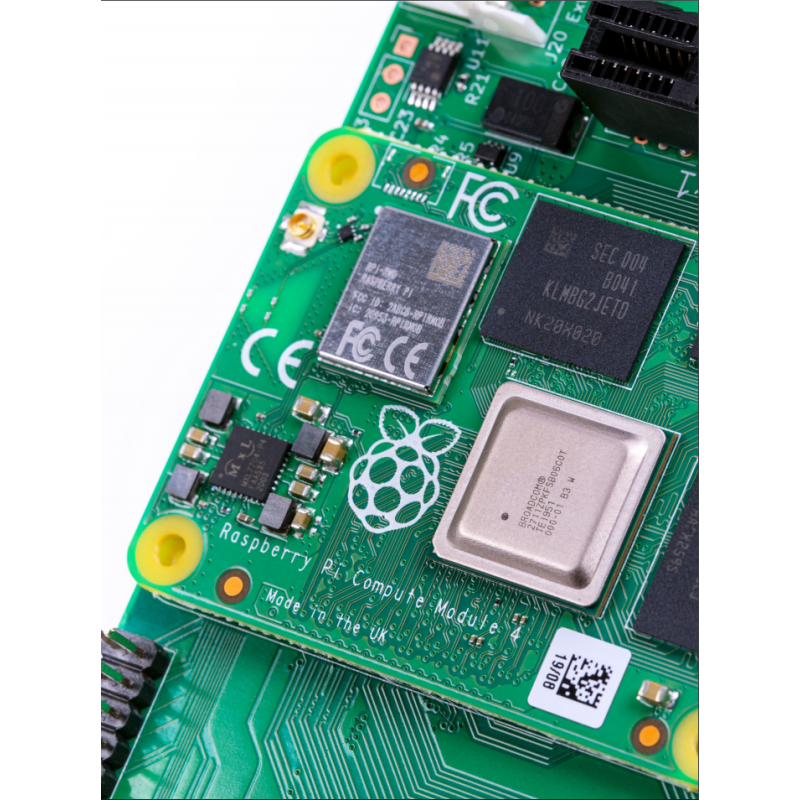

Raspberry Pi Compute Module 4 CM4101008 встановлюється на власні плати-носії або стандартну Raspberry Pi Compute Module 4 I/O Board, забезпечуючи доступ до:

• двох HDMI-інтерфейсів з підтримкою відео до 4Kp60;
• інтерфейсів камер та дисплеїв MIPI CSI/DSI;
• Gigabit Ethernet (через зовнішню плату-носій з PHY);
• USB 2.0, PCIe Gen 2, GPIO;
• інтерфейсу SD-карти (для варіантів без eMMC; у цій модифікації використовується вбудована 8GB eMMC).

Модуль підходить для задач, де потрібні стабільні обчислення, апаратне декодування відео 4K, компактні розміри (55 × 40 мм) та підтримка бездротових інтерфейсів без додаткових плат.

Застосування CM4101008

Raspberry Pi CM4 з Wi‑Fi, 1 ГБ RAM та 8 ГБ eMMC доречний для:

• вбудованих систем та IoT-пристроїв з підключенням по Wi‑Fi;
• інформаційних стендів та медіаплеєрів з виводом зображення 4K на один чи два дисплеї;
• навчальних стендів з Linux/embedded системами на базі ARM Cortex-A72;
• прототипування на базі Compute Module 4 разом з I/O Board та додатковими модулями.

Технічні характеристики лінійки CM4

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm
