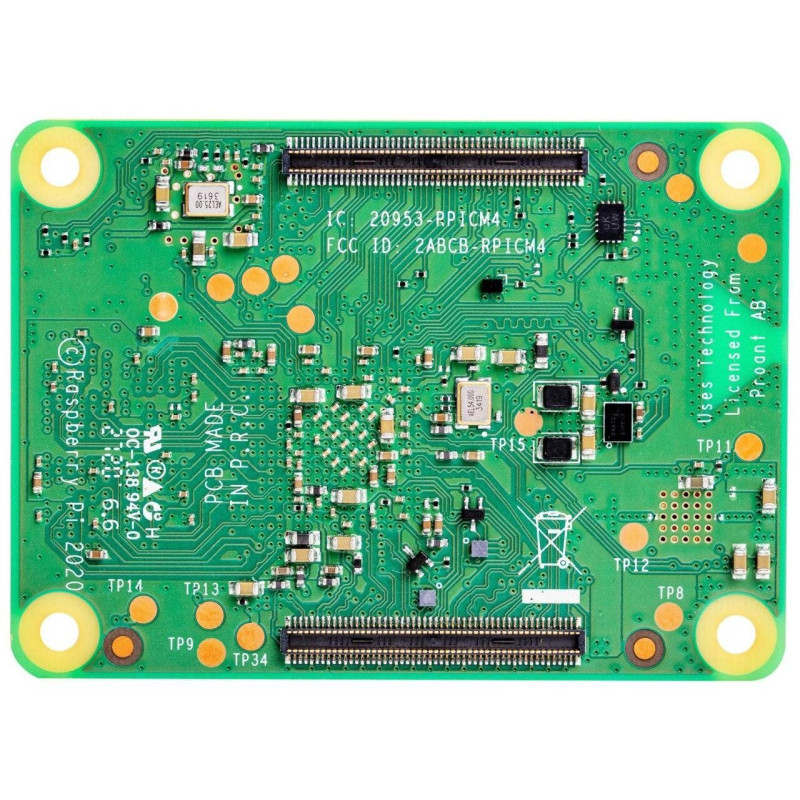

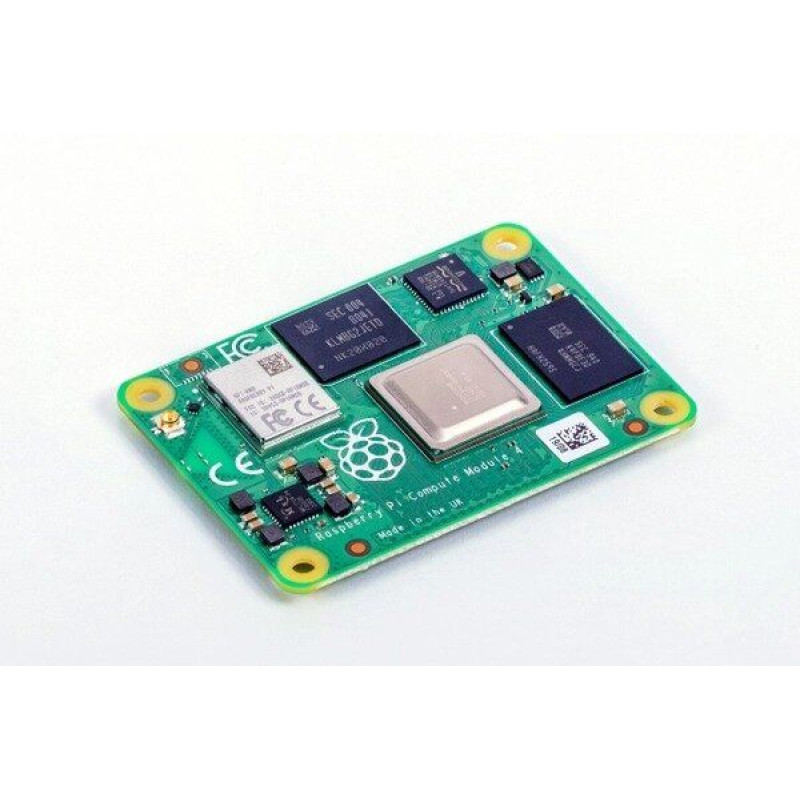

Raspberry Pi Compute Module 4 CM4001008, 1GB RAM, 8GB eMMC

Raspberry Pi Compute Module 4
CM4001008 · 1 ГБ RAM · 8 ГБ eMMC · без Wi‑Fi / Bluetooth · SC0696

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

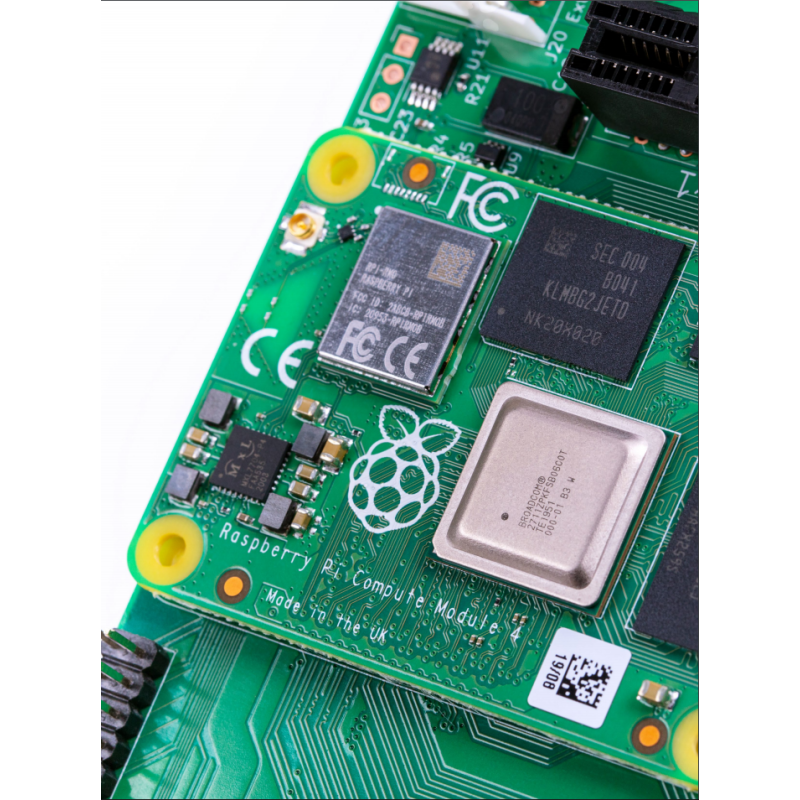

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4001008

Raspberry Pi Compute Module 4 (CM4) 1GB RAM, 8GB eMMC / CM4001008 — це варіант обчислювального модуля форм-фактору Compute Module 4 з 1 ГБ LPDDR4 RAM та вбудованим 8 ГБ eMMC-накопичувачем. Модуль побудований на чотириядерному 64-бітному процесорі Cortex-A72 @ 1.5GHz (Broadcom BCM2711) і призначений для вбудованих рішень, промислових контролерів, робототехніки та компактних систем з власною базовою платою.

Дана модифікація не має вбудованого Wi‑Fi, що зручно для застосунків з підвищеними вимогами до електромагнітної сумісності або де мережеве підключення організується через дротовий Ethernet або інші інтерфейси на базовій платі.

Виробник модуля — Raspberry Pi, країна виробництва — Made in UK. Офіційна модель виробника: SC0696.

Основні можливості та застосування

• Компактний обчислювальний модуль для власних плат-носіїв (carrier board);
• Підходить для серійних виробів, де потрібен стабільний процесорний модуль з фіксованою конфігурацією 1GB RAM / 8GB eMMC;
• Вбудоване eMMC 8 ГБ спрощує розгортання ОС та застосунків у промислових і навчальних проєктах;
• Може використовуватися з офіційною платою Raspberry Pi Compute Module 4 I/O Board для швидкого прототипування та відлагодження.

Технічні характеристики лінійки CM4

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm

Додаткові аксесуари та розширення

• Raspberry Pi Compute Module 4 I/O Board — для виведення повнорозмірних інтерфейсів, підключення HDMI, USB, Ethernet, камер та дисплеїв;
• Raspberry Pi Compute Module 4 Antenna Kit — набір зовнішньої 2-діапазонної антени для модифікацій CM4 з бездротовими інтерфейсами.
