Raspberry Pi Compute Module 4 (CM4) 1GB RAM, 16GB eMMC / CM4001016 для проєктів

Raspberry Pi Compute Module 4
CM4001016 · 1 ГБ RAM · 16 ГБ eMMC · без Wi‑Fi / Bluetooth · SC0697

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry; даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4001016

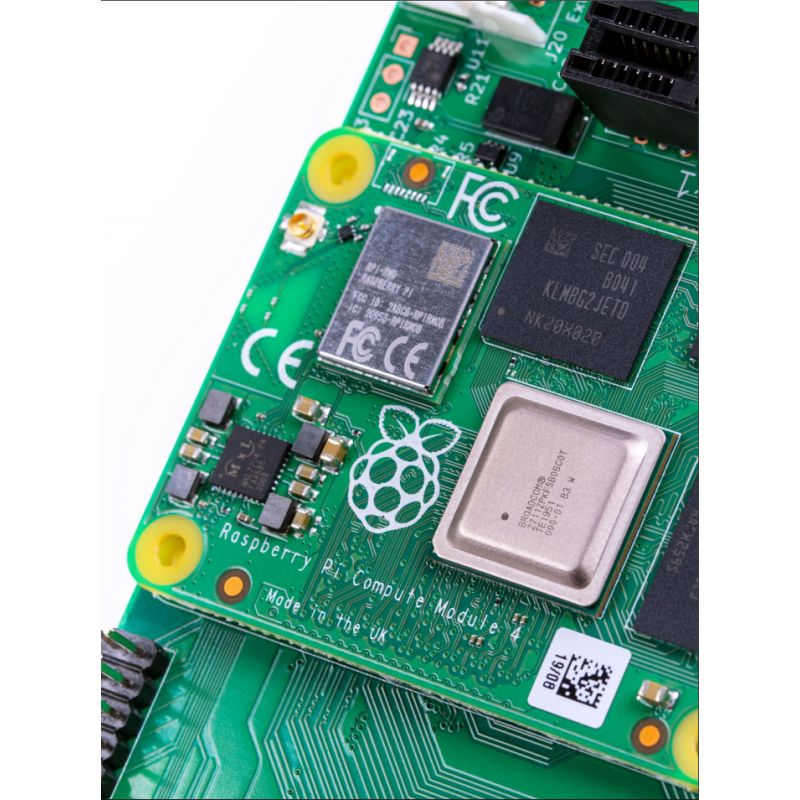

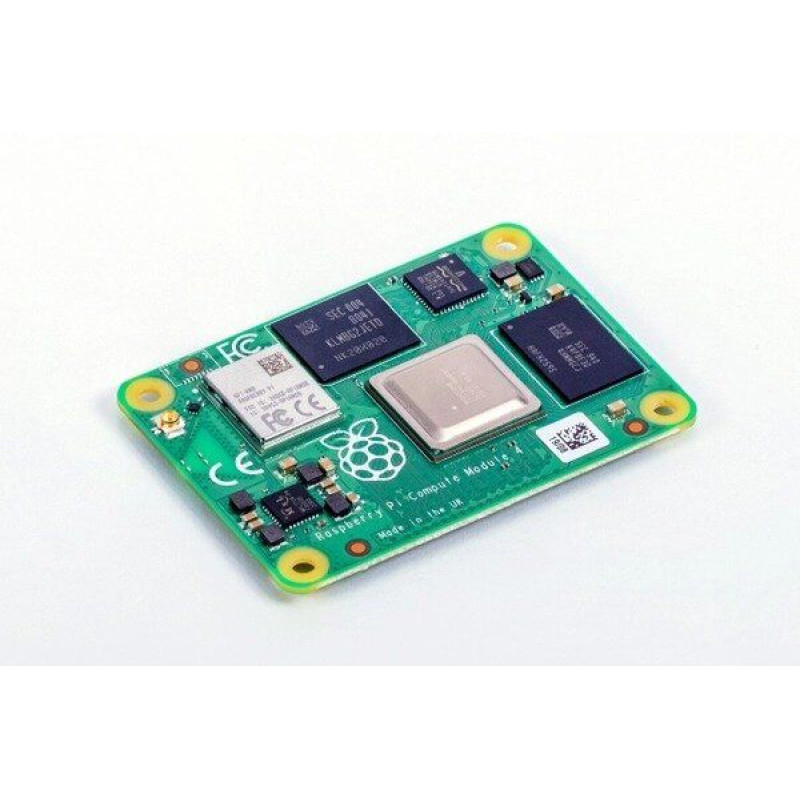

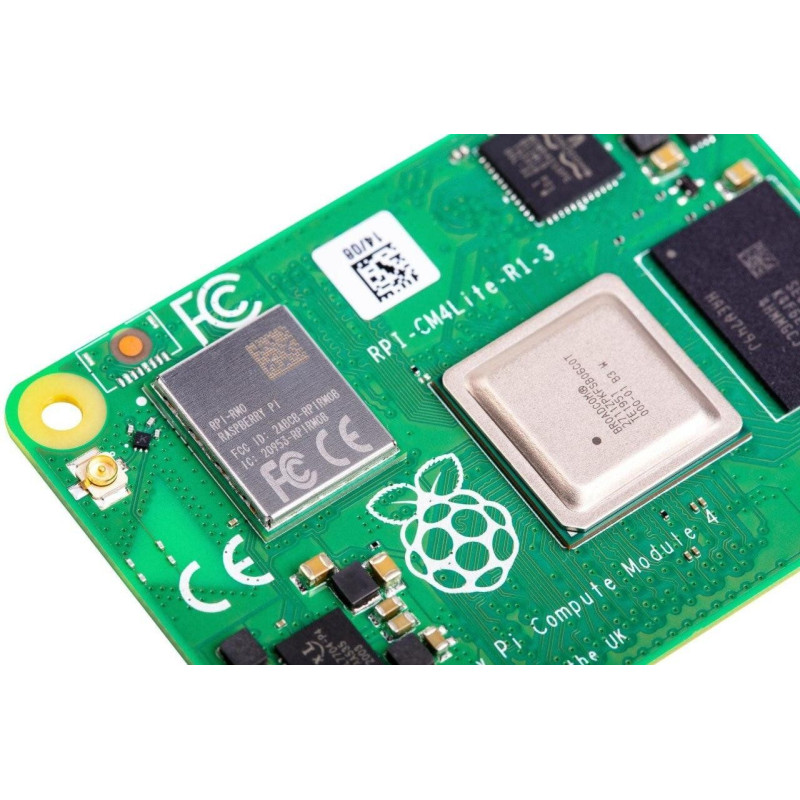

Raspberry Pi Compute Module 4 (CM4) 1GB RAM, 16GB eMMC (модель SC0697, варіант CM4001016) — це обчислювальний модуль промислового класу, призначений для вбудованих систем, серійних пристроїв та компактних контролерів. Модуль вироблений у Made in UK, оснащений 4-ядерним процесором Cortex-A72 @ 1.5GHz, 1 ГБ LPDDR4 RAM та вбудованою 16 ГБ eMMC для зберігання операційної системи та користувацьких даних.

Дана конфігурація Compute Module 4 не має інтегрованого Wi‑Fi, що зручно для проектів з підвищеними вимогами до EMC, безпеки або коли бездротовий інтерфейс не потрібен.

Призначення та типові сценарії використання

• Промислові та OEM-пристрої на базі форм-фактора Compute Module 4.
• Панелі оператора, інформаційні кіоски, мультимедійні панелі з HDMI‑виходом до 4Kp60.
• Системи збору даних з декількох камер через інтерфейси MIPI CSI.
• Прототипування та розробка апаратури з використанням плати Raspberry Pi Compute Module 4 I/O Board.

Основні можливості та інтерфейси

• Процесор Broadcom BCM2711, quad-core Cortex-A72 (ARM v8) 64‑біт @ 1,5 ГГц.
• 1 ГБ RAM (LPDDR4-3200 SDRAM) та 16 ГБ eMMC на борту — стабільна робота без зовнішньої SD‑карти.
• Подвійний відеовихід HDMI з підтримкою до 4Kp60 для підключення двох дисплеїв.
• Інтерфейси дисплеїв MIPI DSI (2‑ та 4‑смугові) та камер MIPI CSI (2‑ та 4‑смугові) для вбудованих HMI та систем комп’ютерного зору.
• Окремий інтерфейс PCIe Gen 2 для підключення зовнішніх контролерів та розширень.
• Gigabit Ethernet PHY з підтримкою IEEE1588 (через відповідну базову плату).
• USB 2.0, GPIO та інтерфейс SD‑карти (для варіантів без eMMC; у цій версії використовується вбудована пам’ять).

Технічні характеристики

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm

Експлуатаційні умови та форм-фактор

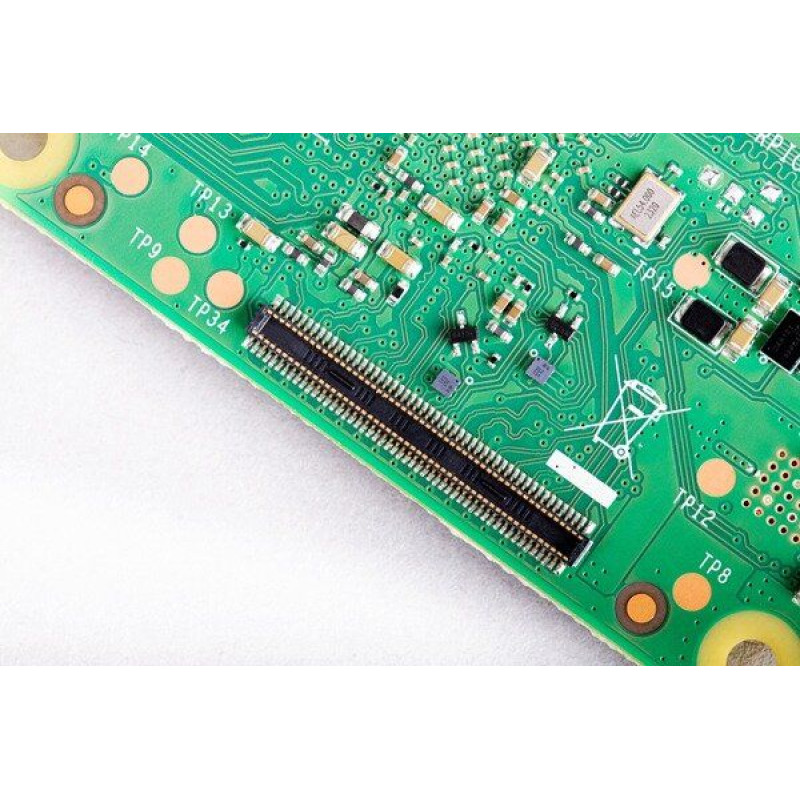

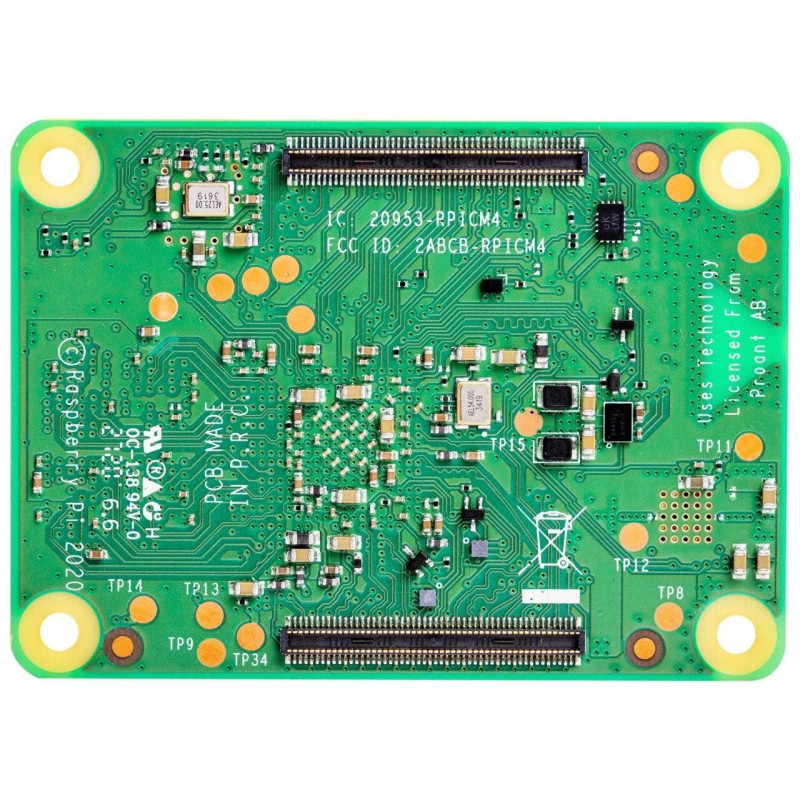

• Форм-фактор: Compute Module 4 з контактами під роз’єм плати‑носія.
• Робочий діапазон температур від -20°C до +85°C — придатний для більшості промислових застосувань.
• Компактні розміри 55 мм × 40 мм спрощують інтеграцію в власні плати та корпуси.
• Країна виробника: Made in UK.
