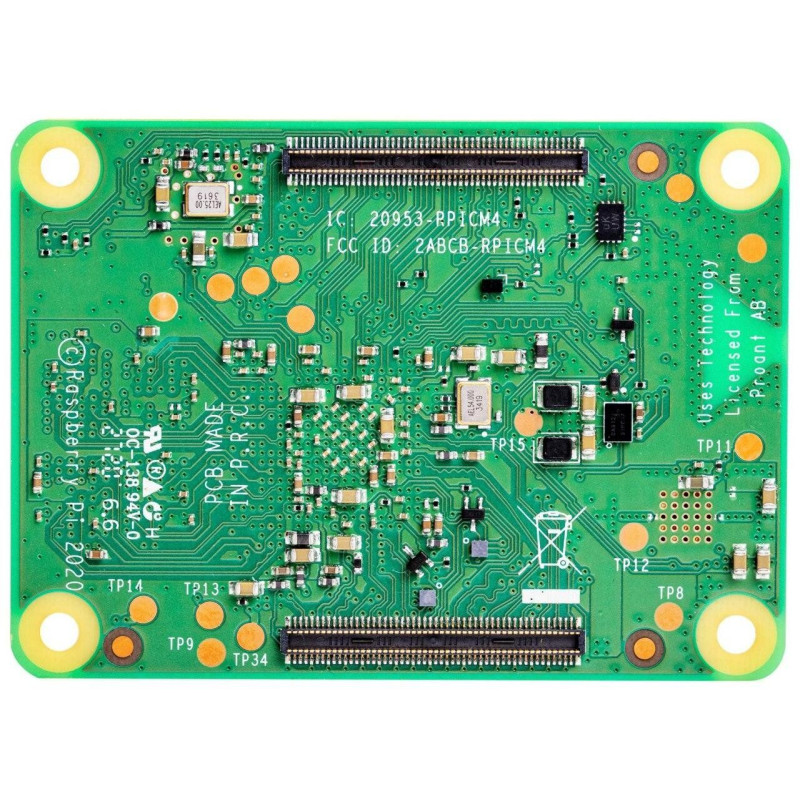

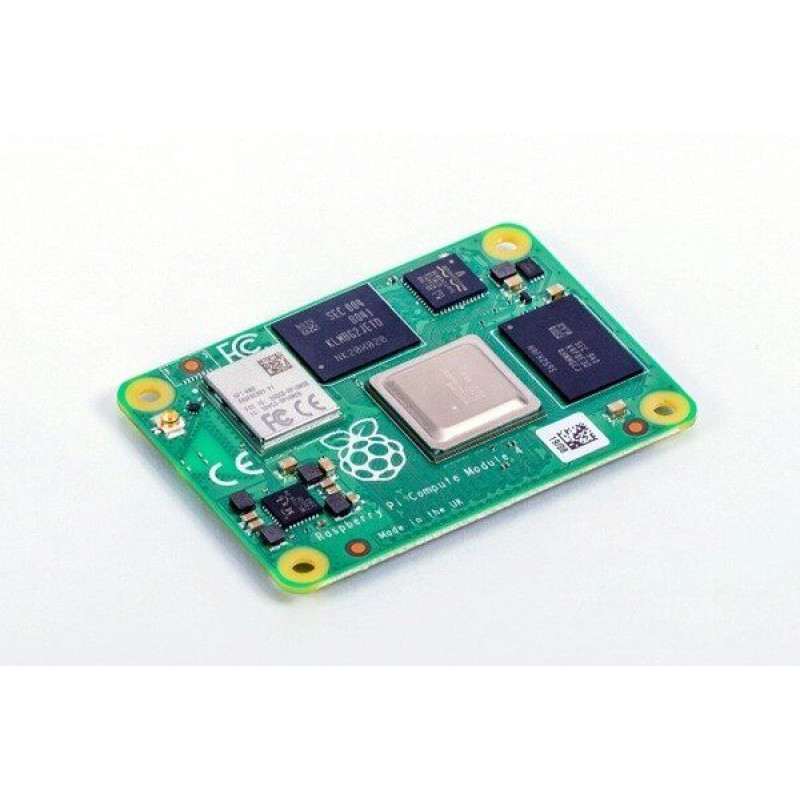

Raspberry Pi Compute Module 4 CM4001032, 1GB RAM, 32GB eMMC

Raspberry Pi Compute Module 4
CM4001032 · 1 ГБ RAM · 32 ГБ eMMC · без Wi‑Fi / Bluetooth · SC0698

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4001032

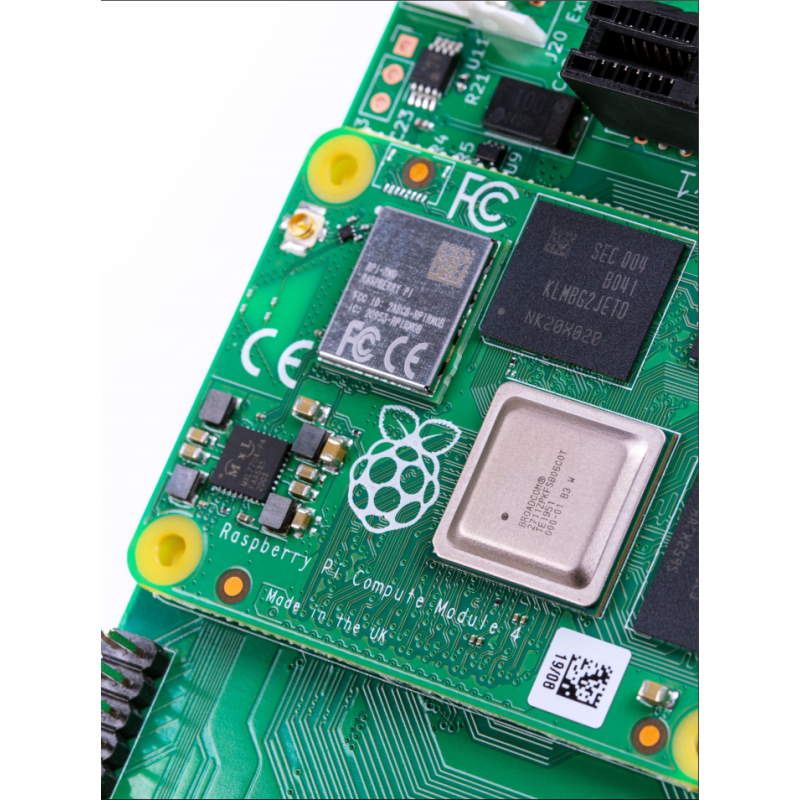

Raspberry Pi Compute Module 4 (CM4) 1GB RAM, 32GB eMMC / CM4001032 — вбудований обчислювальний модуль форм-фактору Compute Module 4 з 1 ГБ LPDDR4 RAM та вбудованою eMMC-пам’яттю обсягом 32 ГБ. Модуль призначений для інтеграції в готові пристрої, промислові контролери, інформаційні панелі, а також для розробки та прототипування на базі плат Raspberry Pi.

Ця версія не має вбудованого Wi‑Fi, тому підключення до мережі реалізується через зовнішні інтерфейси (Ethernet/USB/PCIe) на базовій платі, наприклад Raspberry Pi Compute Module 4 I/O Board.

Функціональність та призначення

Модуль побудовано на 64-бітному чотириядерному процесорі Broadcom BCM2711 (Cortex-A72 @ 1,5 ГГц). Об’єм RAM 1 ГБ підходить для вбудованих систем, панелей керування, шлюзів, навчальних і лабораторних стендів. Вбудована 32 ГБ eMMC забезпечує надійне зберігання ОС та користувацького ПЗ без використання карт microSD.

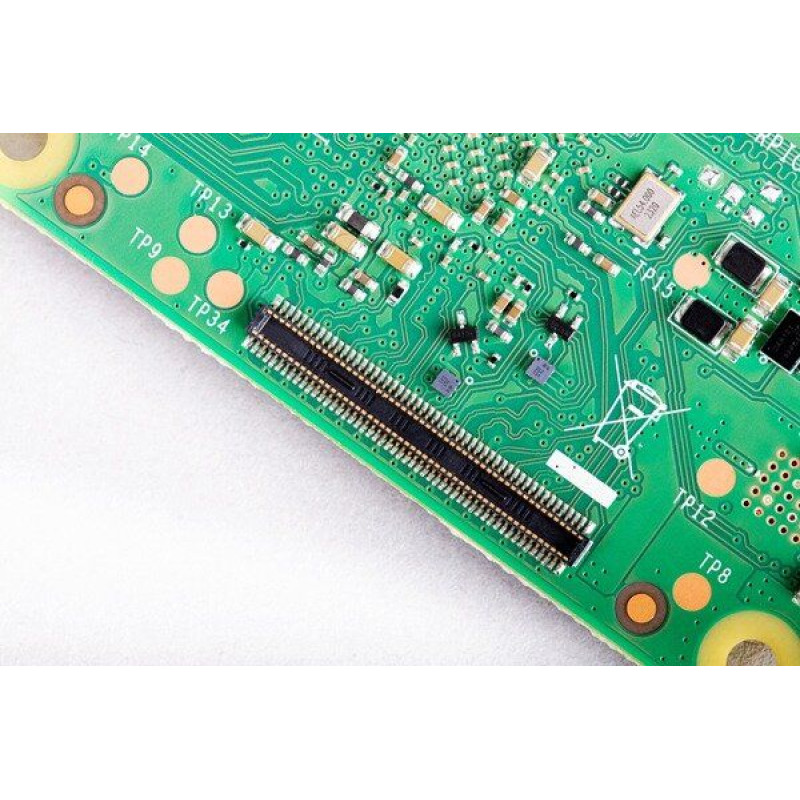

Raspberry Pi Compute Module 4 інтегрується в користувацькі плати через дворядні роз’єми і надає доступ до інтерфейсів HDMI, PCIe Gen 2, USB 2.0, GPIO, MIPI DSI/CSI (дисплеї та камери), що дозволяє будувати компактні спеціалізовані рішення на базі знайомої екосистеми Raspberry Pi.

Основні технічні характеристики

• Модель: Raspberry Pi Compute Module 4 (CM4) 1GB RAM, 32GB eMMC / CM4001032;
• Виробник: Raspberry Pi (Made in UK);
• Модель виробника: SC0698;
• Форм‑фактор: Compute Module 4.

Процесор і пам’ять:

• Процесор: Broadcom BCM2711, чотириядерний Cortex-A72 (ARM v8), 64-біт, 1,5 ГГц;
• RAM: 1 ГБ LPDDR4-3200 SDRAM;
• Вбудована пам’ять: 32 ГБ eMMC.

Інтерфейси та підключення (через базову плату):

• Подвійний HDMI відеовихід (до 4Kp60, підтримка двох дисплеїв);
• 1 × USB 2.0;
• 1 × PCIe Gen 2;
• GPIO інтерфейс;
• 2-смуговий та 4-смуговий інтерфейси MIPI DSI для дисплеїв;
• 2-смуговий та 4-смуговий інтерфейси MIPI CSI для камер.

Мережа та бездротові можливості:

• Вбудований Gigabit Ethernet PHY (виводиться на базову плату);
• Wi‑Fi: відсутній у даній модифікації CM4.

Живлення, умови експлуатації, габарити:

• Живлення: 5 В постійного струму (через базову плату);
• Робоча температура: від −20°C до +85°C;
• Розміри модуля: 55 мм × 40 мм.

Застосування та сумісність

• Розробка вбудованих систем на базі Raspberry Pi;
• Промислові контролери, автоматизація, панелі оператора;
• Мультимедійні інформаційні стенди з двома дисплеями 4K;
• Навчальні лабораторні стенди та прототипування з використанням Raspberry Pi Compute Module 4 I/O Board.

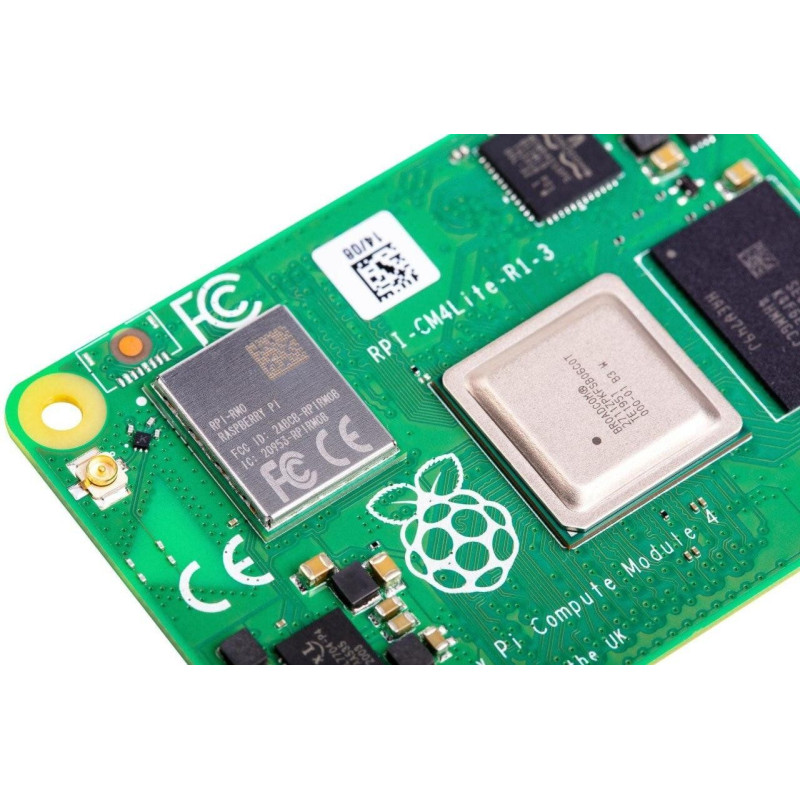

Технічні характеристики лінійки CM4

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm
