Raspberry Pi Compute Module 4 (CM4) 2GB RAM, 32GB eMMC / CM4002032 купити в Україні

Raspberry Pi Compute Module 4 — мікрокомп'ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об'ємом оперативної пам'яті та eMMC Flash пам'яттю, наявністю або відсутністю вмонтованого бездротового зв'язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використовування Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшуючи доступ та роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв'язку - набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модуля Raspberry Pi Compute Module 4 2GB RAM, 32GB eMMC

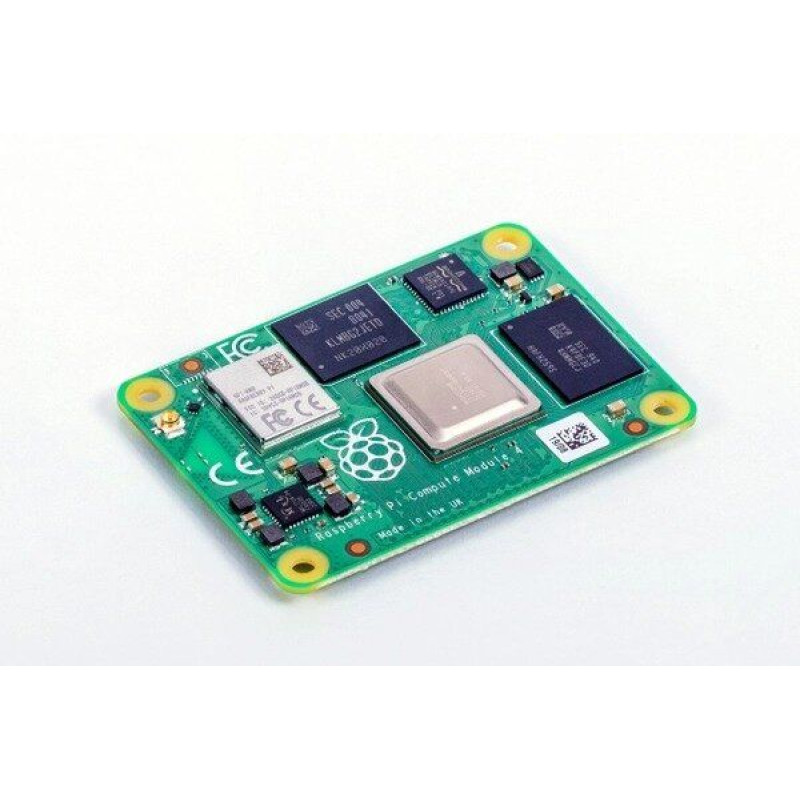

Raspberry Pi Compute Module 4 (CM4) 2GB RAM, 32GB eMMC / CM4002032 — це варіант обчислювального модуля форм-фактора Compute Module 4 з 2 ГБ LPDDR4 RAM та вбудованою 32 ГБ eMMC-пам’яттю. Модуль побудований на чотириядерному 64-бітному процесорі Cortex-A72 @ 1.5GHz і призначений для вбудованих систем, серійних виробів, промислових контролерів та компактних одноплатних рішень. Виробник — Raspberry Pi, модель SC0682, країна виробника: Made in UK.

Функціональність та призначення

Завдяки чотириядерному процесору та 2 ГБ оперативної пам’яті цей CM4 підходить для задач з середнім і підвищеним навантаженням: обробка відео до 4Kp60, панелі оператора, інтерфейси HMI, мережеві шлюзи, освітні та лабораторні стенди. Вбудована 32 ГБ eMMC дозволяє відмовитися від SD-карти, підвищуючи надійність у промислових застосуваннях.

Даний варіант не має вбудованого Wi‑Fi (Wi‑Fi: відсутній), тому для мережевого підключення використовується Gigabit Ethernet через зовнішню базову плату, а також інші доступні дротові інтерфейси.

Інтерфейси та сумісність

Форм-фактор: Compute Module 4, розміри 55 мм × 40 мм.
• Підтримка подвійного відеовиходу HDMI (до 4Kp60) через відповідну carrier-плату.
• Інтерфейси камер та дисплеїв: MIPI DSI/CSI (2- та 4-смугові інтерфейси).
• 1 × PCIe Gen 2 (для підключення контролерів, розширень, SSD тощо — згідно зі схемою базової плати).
• 1 × USB 2.0, GPIO, інтерфейс для SD-карти (для варіантів без eMMC; в даній конфігурації використовується внутрішня eMMC).

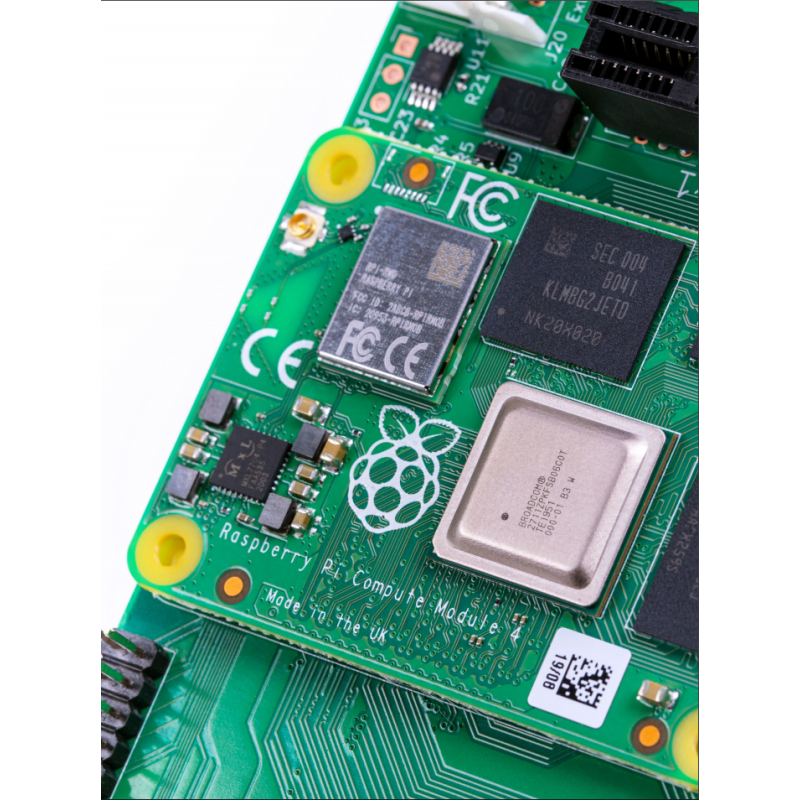

Для швидкого запуска та прототипування модуль сумісний з Raspberry Pi Compute Module 4 I/O Board, яка надає повнорозмірні роз’єми HDMI, Ethernet, USB та інші інтерфейси. Для додавання бездротового зв’язку може застосовуватися Raspberry Pi Compute Module 4 Antenna Kit разом із відповідним варіантом CM4 із Wi‑Fi (для цього конкретного модуля Wi‑Fi не передбачений).

Технічні характеристики

Основні параметри даної модифікації CM4002032:

Процесор: Broadcom BCM2711, 4× Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц (quad-core).
• RAM: 2 ГБ LPDDR4-3200 SDRAM.
• Обсяг пам’яті: 32 ГБ вбудованої eMMC флешпам’яті.
• Wi‑Fi: відсутній.
• Мережа: вбудований Gigabit Ethernet PHY (через базову плату, підтримка IEEE1588).
• Відео: подвійний HDMI до 4Kp60, апаратне декодування H.265 (4Kp60), H.264 (1080p60), кодування H.264 (1080p30), графіка OpenGL ES 3.0.
• Живлення: 5 В постійного струму (через carrier-плату згідно з референсним дизайном).
• Діапазон робочих температур: від −20 °C до +85 °C.
• Габарити модуля: 55 мм × 40 мм.

Технічні характеристики:

Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам'яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв'язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm
