BeagleBoard BeaglePlay мікрокомп’ютер для вбудованих систем

Мікрокомп'ютер BeaglePlay від BeagleBone, модель V120737 — це одноплатний 64-розрядний мікрокомп’ютер на Quad Arm® Cortex®-A53 SoC TI AM6254 з 2 ГБ DDR4 RAM, 16 ГБ eMMC, HDMI, Gigabit Ethernet, USB і дводіапазонним Wi‑Fi. Країна виробника: Made in China.

Призначення та сумісність

BeagleBone BeaglePlay — відкритий одноплатний комп’ютер (Linux, Debian), призначений для спрощення підключення датчиків, приводів, індикаторів, інтерфейсів «людина‑машина» та надійних вбудованих систем. Підходить для шлюзів будівельної й промислової автоматизації, цифрових вивісок, HMI‑панелей, сенсорних шлюзів BeagleConnect і аудіо/мультимедійних застосунків. Плата сумісна з великою кількістю периферії через mikroBUS, Grove, QWIIC та CSI/OLDI інтерфейси й підтримує понад 1000 готових застосунків для Debian Linux.

Основні характеристики

• Процесор: TI AM6254 (багатоядерний Arm® Cortex®‑A53 з R5, M4s і PRU).
• Оперативна пам'ять: 2 ГБ DDR4.
• Сховище: 16 ГБ eMMC, слот microSD для розширення та завантаження образів.

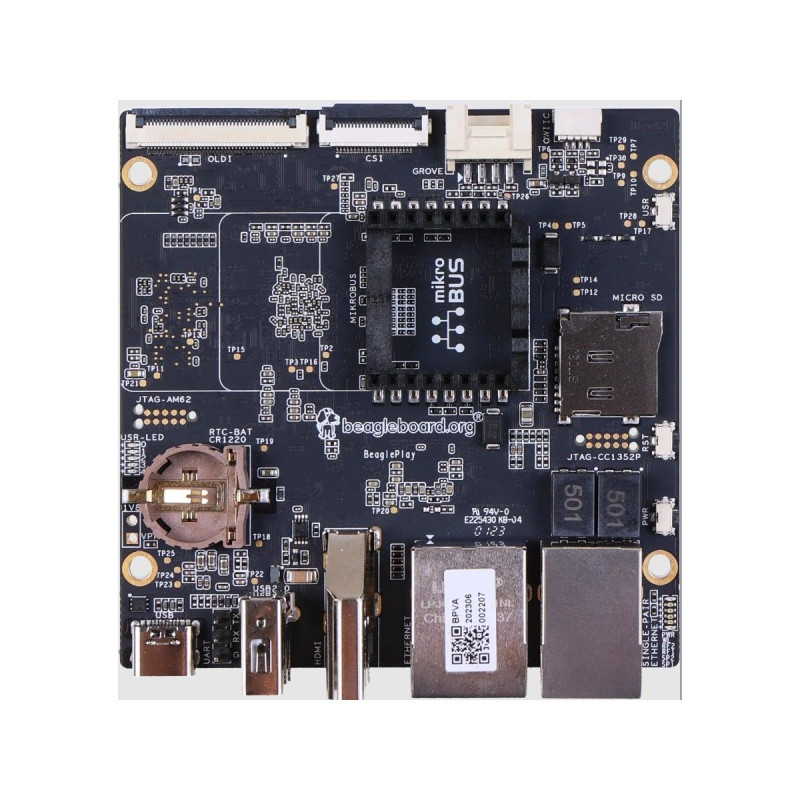

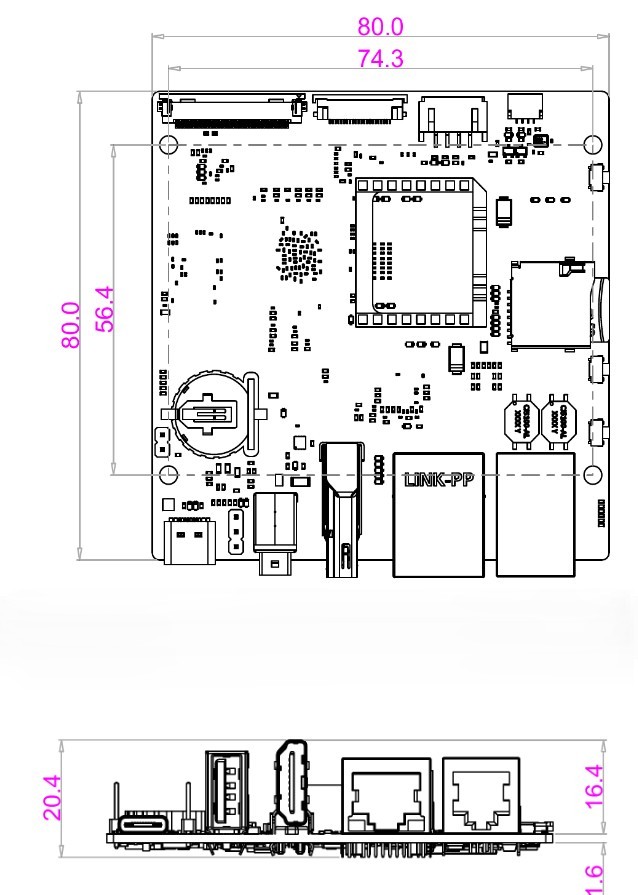

• Форм‑фактор плати: 80 мм x 80 мм x 20,4 мм.
• USB: USB Type‑C для живлення та даних, USB Type‑A (480 Мбіт/с) для підключення периферії.
• Вбудований високоякісний аудіо‑кодек, лінійний вихід і вбудований мікрофон для запису аудіо.
• RTC: BQ32002 з тримачем батареї CR1220 3 В.
• PMIC: TPS6521901.
• П’ять користувацьких світлодіодів, програмована кнопка користувача, кнопка Reset, кнопка Power.

Інтерфейси та підключення

• Ethernet: Gigabit Ethernet (PHY Realtek RTL8211F‑VD‑CG, роз’єм RJ‑45 з інтегрованими магнітами).
• Однопарний Ethernet: DP83TD510E 10 Mbit, роз’єм RJ‑11, підтримка PoDL (5 В при 250 мА, захист до 12 В), BeagleConnect Wired увімкнено.
• HDMI: 1 x повнорозмірний HDMI вихід (PHY IT66121) для підключення зовнішніх моніторів.
• Розширення:
  • mikroBUS (I2C/UART/SPI/MCAN/MCASP/PWM/GPIO) для плат MikroE Click та сумісних модулів.
  • Grove (I2C/UART/ADC/PWM/GPIO) для модулів SeeedStudio Grove.
  • QWIIC (I2C) для модулів SparkFun QWIIC / Adafruit STEMMA‑QT.
• Відео та дисплеї:
  • 4‑канальний CSI (MIPI CSI‑2), сумісний із платами вводу‑виводу BeagleBone AI‑64, Raspberry Pi Zero W, Raspberry Pi Compute Module (22‑контактний).
  • OLDI (OpenLDI) 40‑контактний роз’єм для дисплеїв.
• USB Type‑C: вхід живлення 5 В при 3 А, HS‑лінії замкнені на обидві сторони (PD/CC немає).
• JTAG: JTAG‑порт для AM6254 SoC та окремий JTAG для CC1352P7.

Бездротові можливості

• Wi‑Fi: модуль WL1807MOD з двома антенами uFL, підтримка 2,4 ГГц і 5 ГГц.
• BLE/SubG: CC1352P7 (M4+M0) з прошивкою BeagleConnect, BeagleConnect Wireless увімкнено.
• Антени: 2,4 ГГц і SubG IEEE802.15.4 програмно визначене радіо (SDR) + окремі uFL‑антени.
• Світлодіодні індикатори живлення, CC1352 RF і однопарної лінії для контролю статусу підключення.

Елементи плати

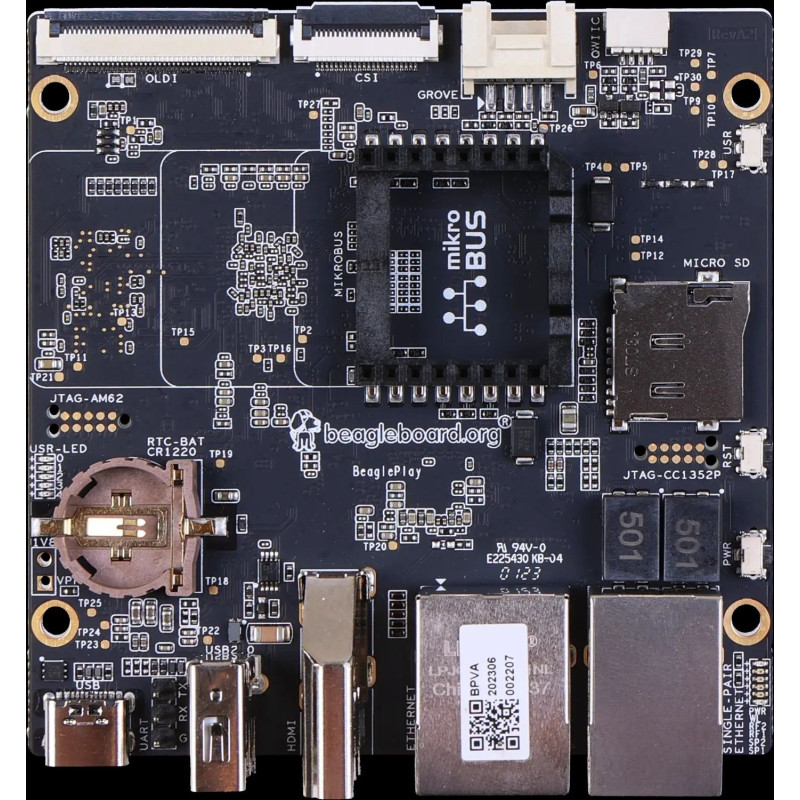

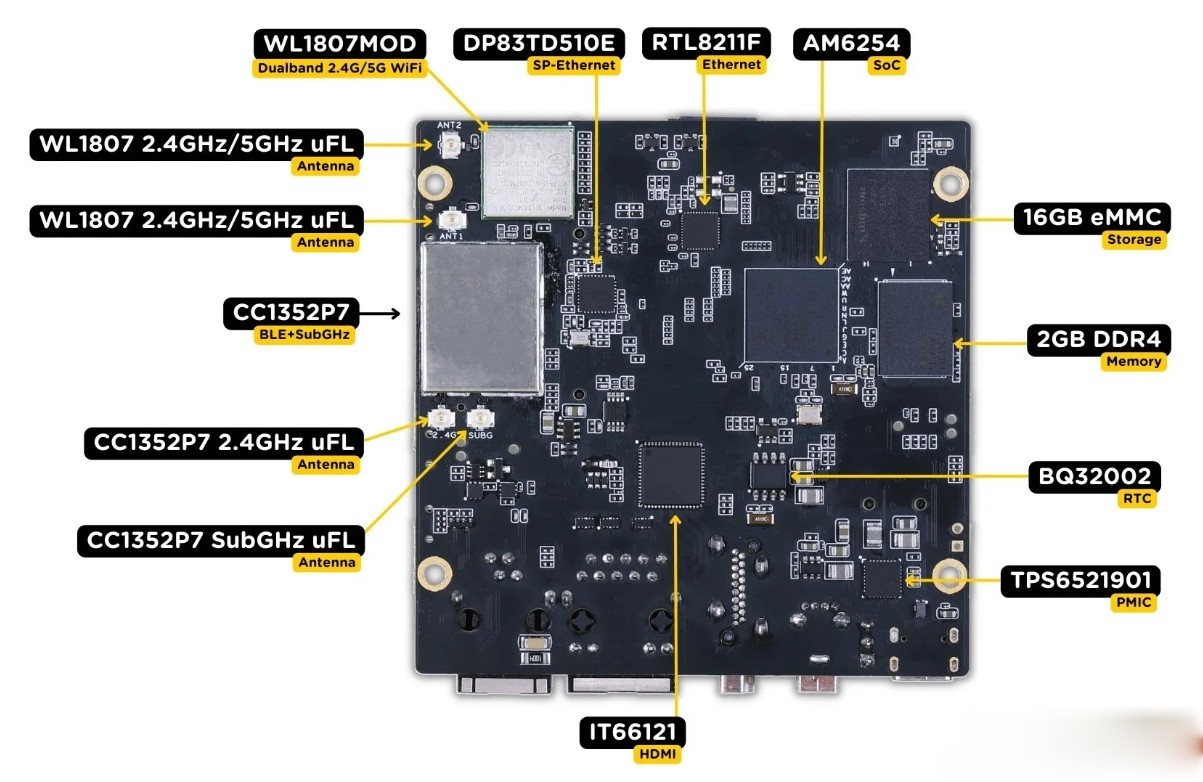

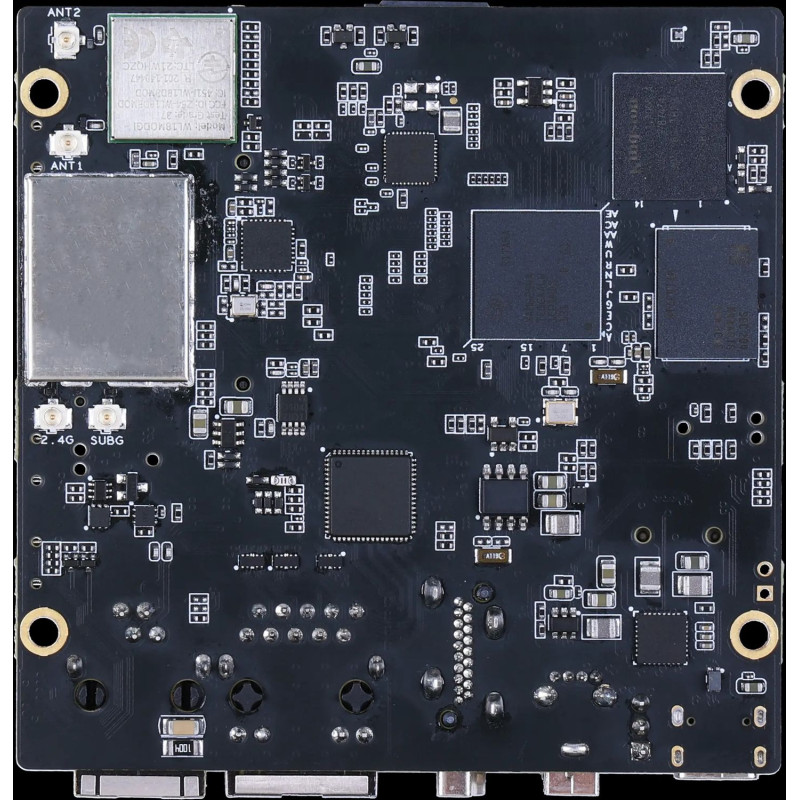

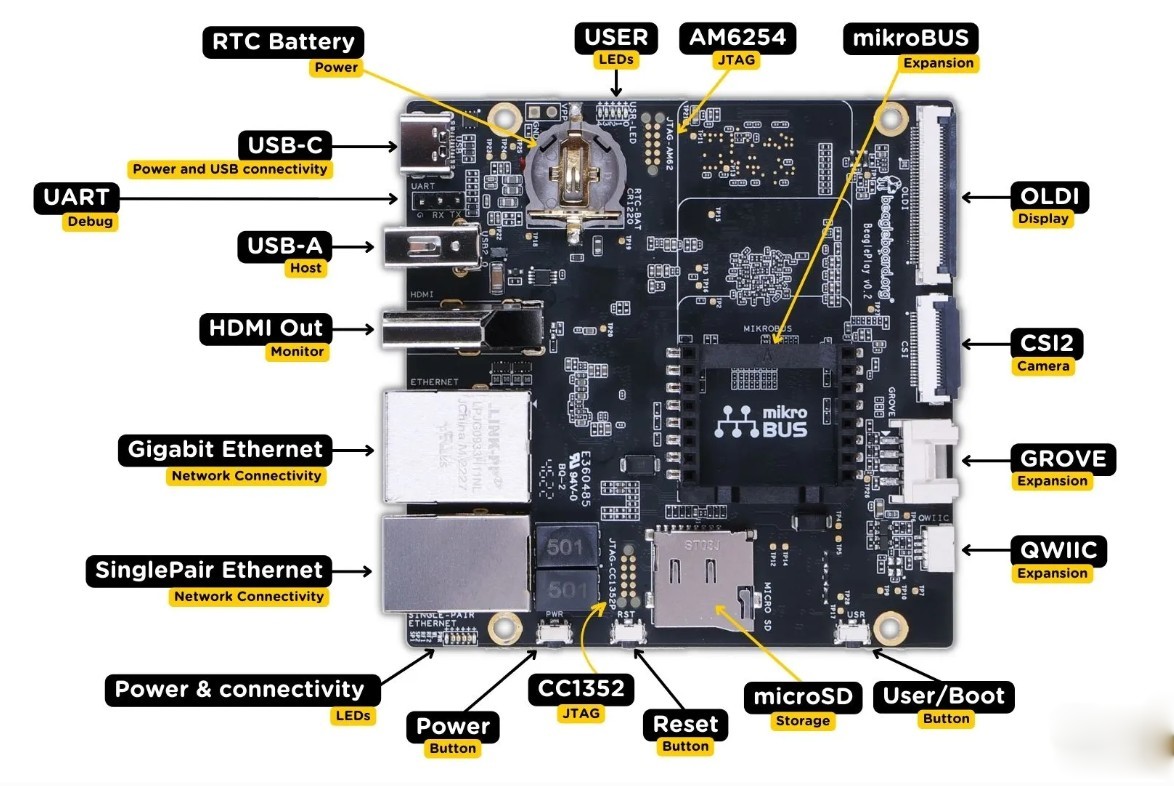

На платі BeaglePlay розміщені основний SoC AM6254, пам’ять 2GB DDR4, флеш‑пам’ять 16GB eMMC, модулі бездротового зв’язку WL1807MOD і CC1352P7, Ethernet PHY RTL8211F та DP83TD510E, RTC BQ32002, PMIC TPS6521901 і HDMI PHY IT66121. Доступні порти SDCard, USB‑A host, USB‑C, Single‑pair Ethernet, GigaBit Ethernet, HDMI Output, а також користувацькі кнопки та індикатори.

Кнопка User Button може працювати як програмована кнопка користувача та як селектор режиму завантаження (SDCard/eMMC). Кнопка Reset виконує перезапуск SoC AM6254, кнопка Power відповідає за ввімкнення/вимкнення плати.

Програмне забезпечення та ресурси

Плата постачається з налаштованим образом Debian Linux і підтримкою понад 1000 готових застосунків. Документацію, приклади та докладні схеми можна знайти у офіційному WIKI:

WIKI: Documentation

Комплект поставки

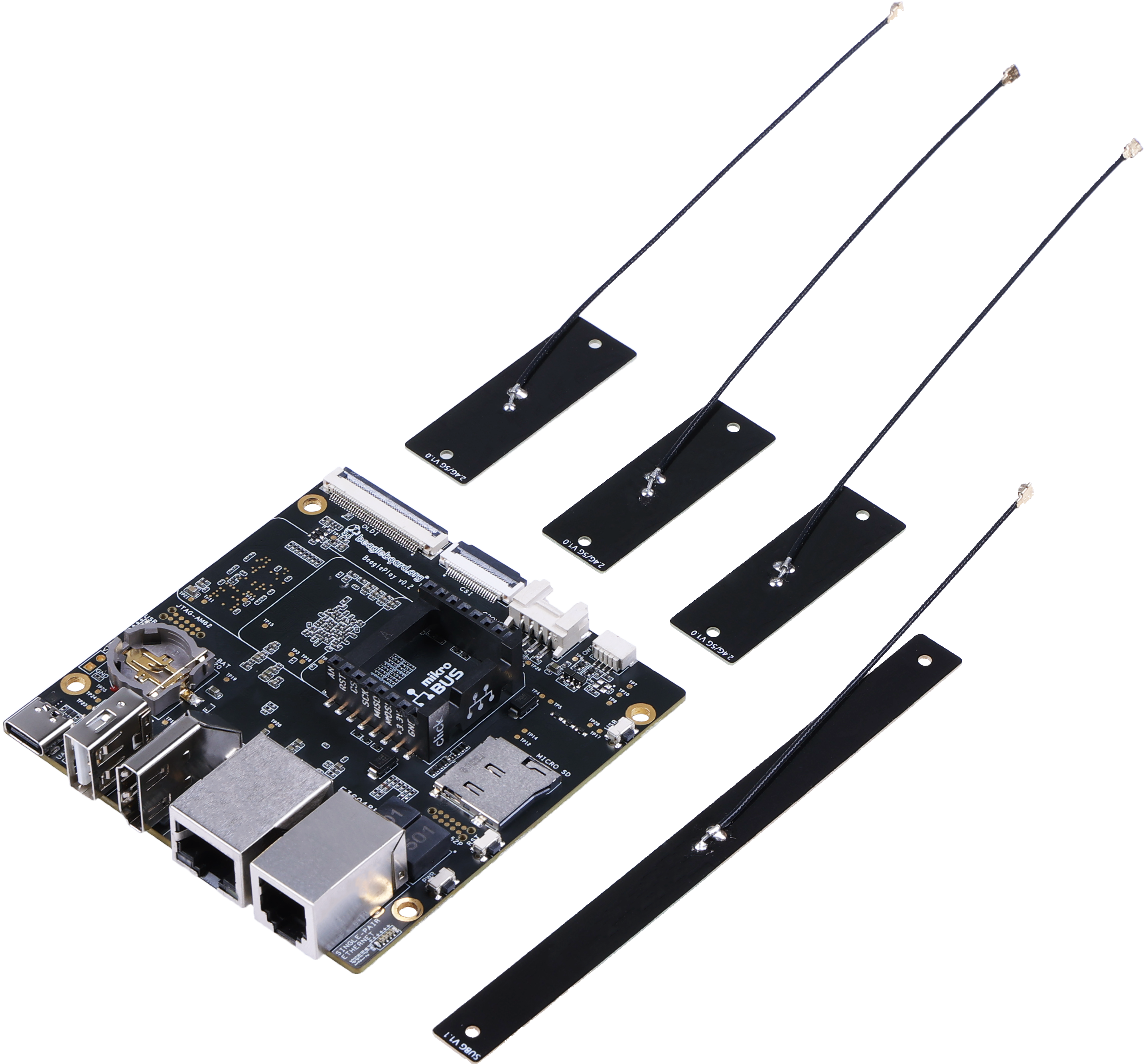

1. Плата BeaglePlay.
2. Суб‑ГГц антена.
3. Три (3) антени 2,5 ГГц/5 ГГц.
4. Пластикова опорна фурнітура.
5. Картка швидкого старту.
