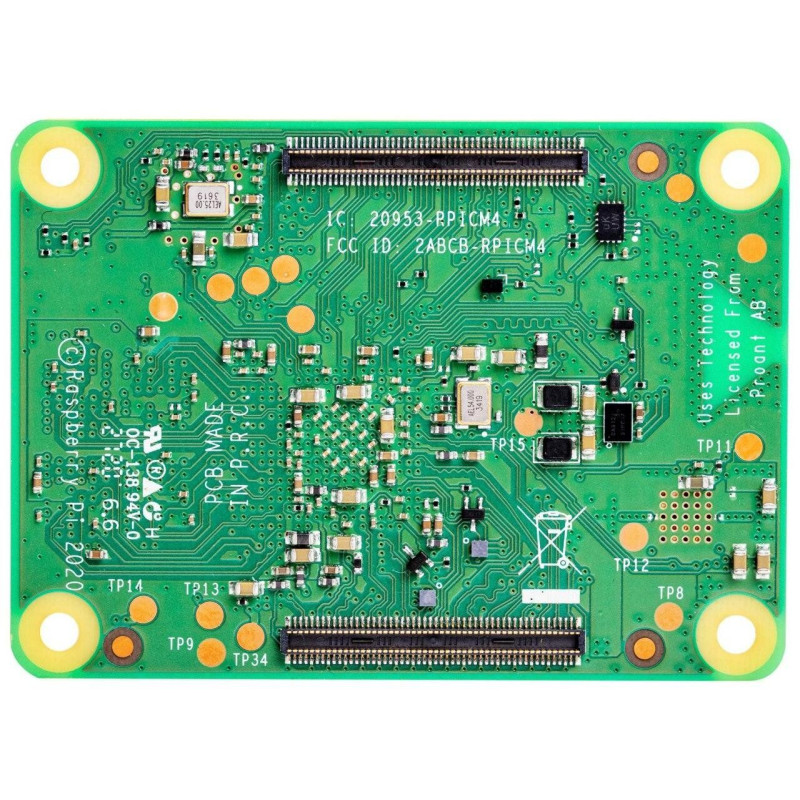

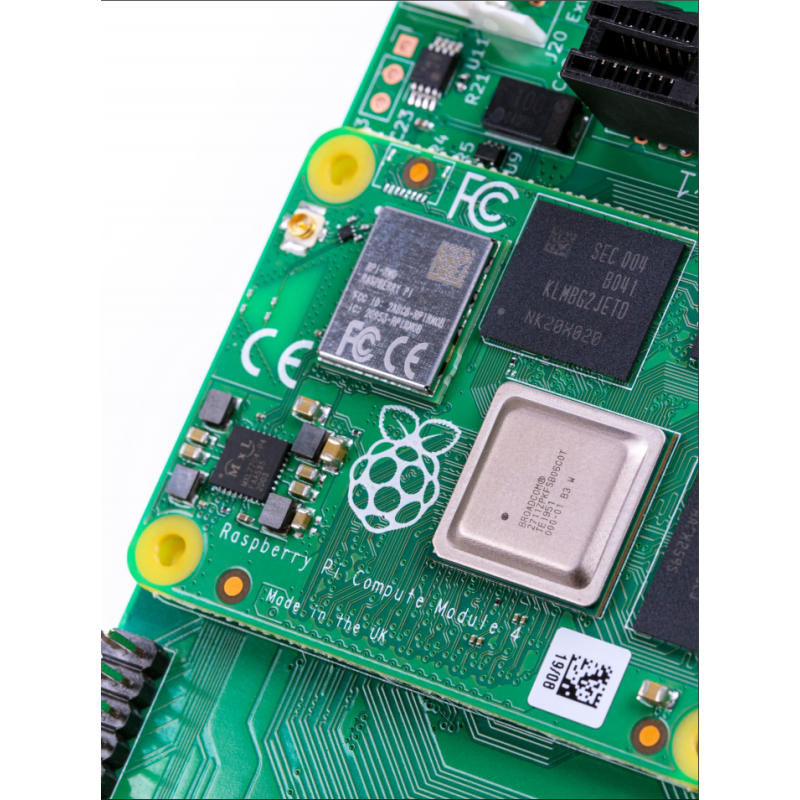

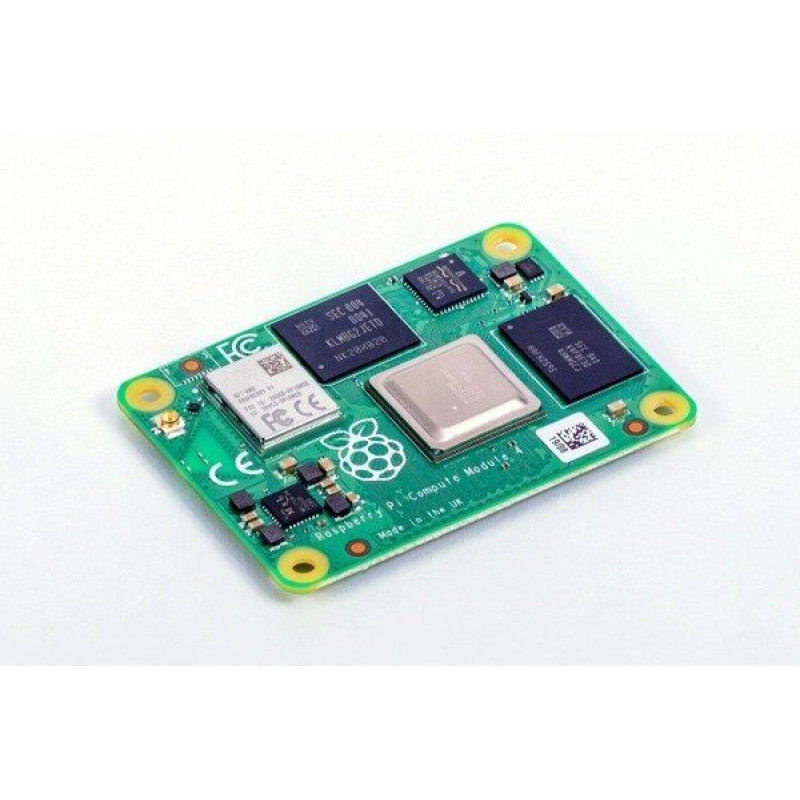

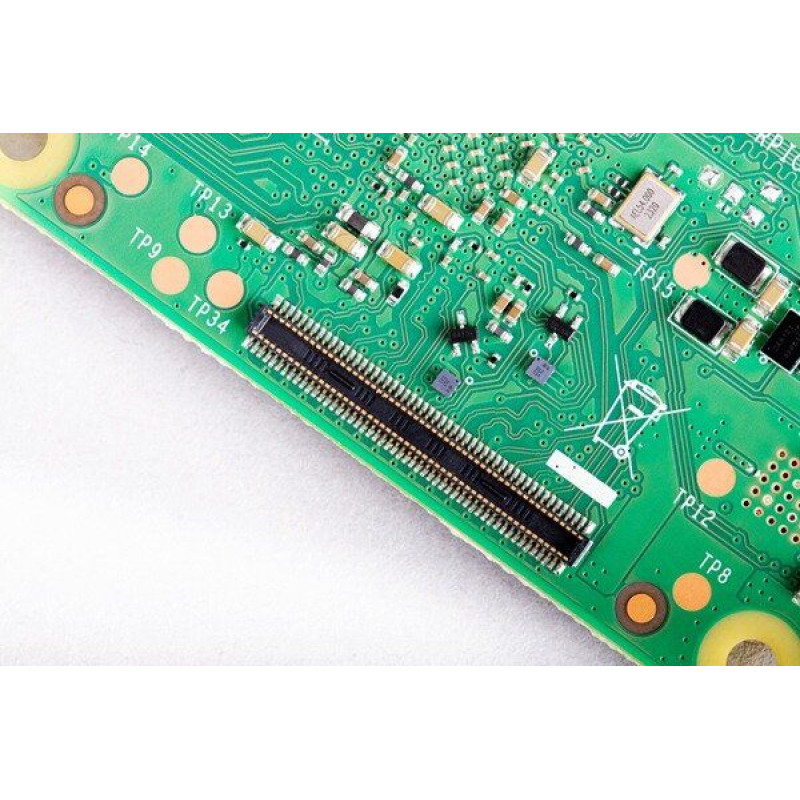

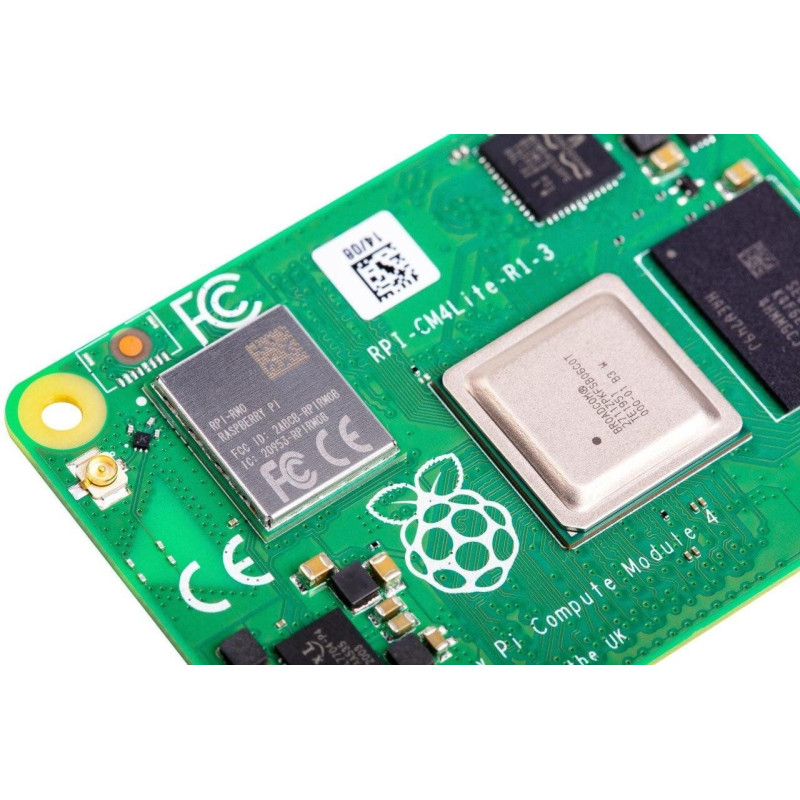

Raspberry Pi Compute Module 4 CM4004008, 4GB RAM, 8GB eMMC

Raspberry Pi Compute Module 4
CM4004008 · 4 ГБ RAM · 8 ГБ eMMC · без Wi‑Fi / Bluetooth · SC0684

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4004008

Raspberry Pi Compute Module 4 (CM4) 4GB RAM, 8GB eMMC / CM4004008 (виробник: Raspberry Pi, модель SC0684) — це варіант обчислювального модуля з 4 ГБ LPDDR4 RAM і вбудованою 8 ГБ eMMC-пам’яттю. Форм-фактор Compute Module 4 призначений для вбудованих систем, серійних пристроїв та промислових рішень, де потрібний компактний, енергоефективний і надійний обчислювальний модуль.

Модуль побудований на чотириядерному 64-бітному процесорі Cortex-A72 @ 1.5GHz (Broadcom BCM2711) і працює в широкому температурному діапазоні від -20°C до +85°C, що важливо для застосування в обладнанні, яке працює цілодобово та в складних умовах.

Призначення та підключення

Даний Compute Module 4 використовується разом із власною базовою платою розробника чи готовою платою-носій (carrier board). Для швидкого старту та прототипування рекомендується застосовувати Raspberry Pi Compute Module 4 I/O Board, яка виводить на роз’єми всі основні інтерфейси:

• подвійний HDMI для 4K-дисплеїв;
• USB 2.0;
• Gigabit Ethernet;
• інтерфейси камер і дисплеїв MIPI CSI/DSI;
• PCIe Gen 2 та GPIO.

У цій модифікації вбудований Wi‑Fi відсутній, тому підключення до мережі реалізується через Gigabit Ethernet PHY або зовнішні мережеві модулі на базовій платі.

Практичне використання

Модуль Raspberry Pi Compute Module 4 4GB/8GB eMMC підходить для:

• інформаційних панелей і 4K-медіаплеєрів з двома дисплеями;
• вбудованих промислових контролерів та IoT-шлюзів;
• камерних систем на базі двох MIPI CSI інтерфейсів;
• навчальних та R&D-проєктів, де потрібна eMMC-пам’ять замість microSD.

Наявність вбудованої 8 ГБ eMMC спрощує оновлення ПЗ та підвищує надійність зберігання даних у порівнянні з використанням SD-карт. Виріб Made in UK, що важливо для проєктів з вимогами до походження компонентів.

Технічні характеристики лінійки CM4

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm
