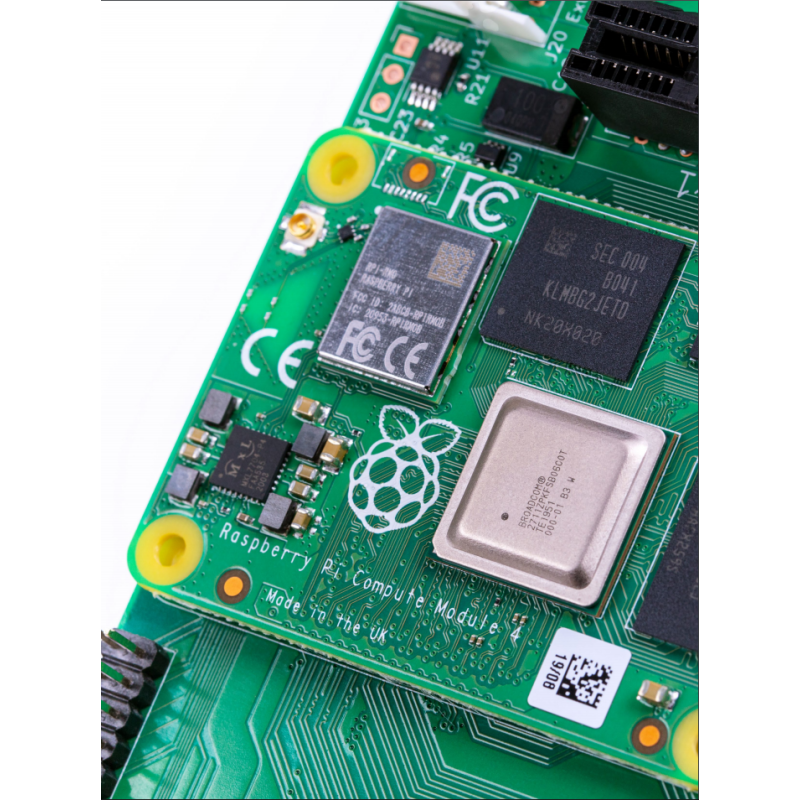

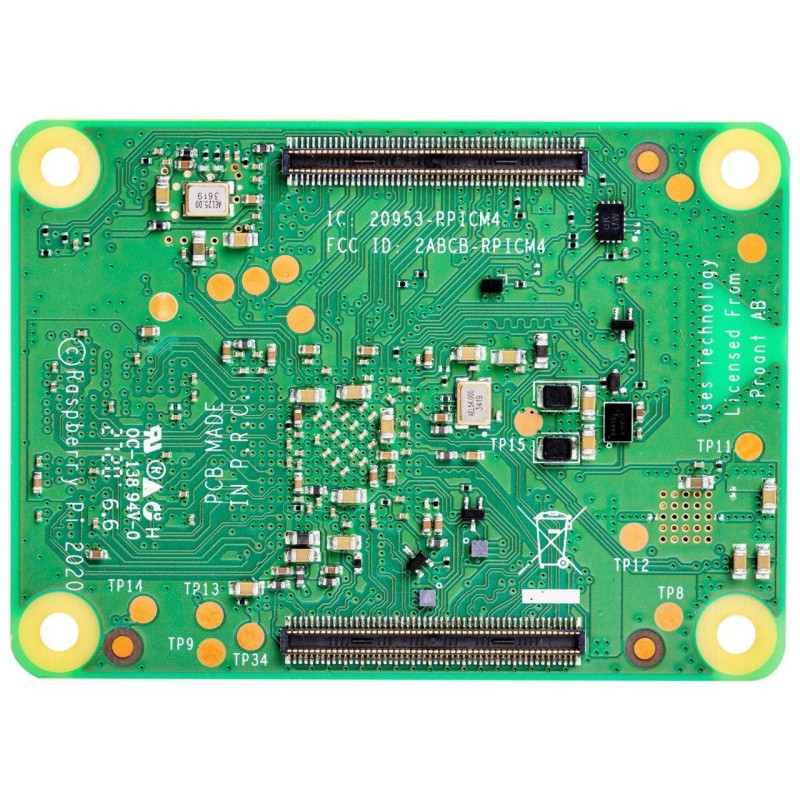

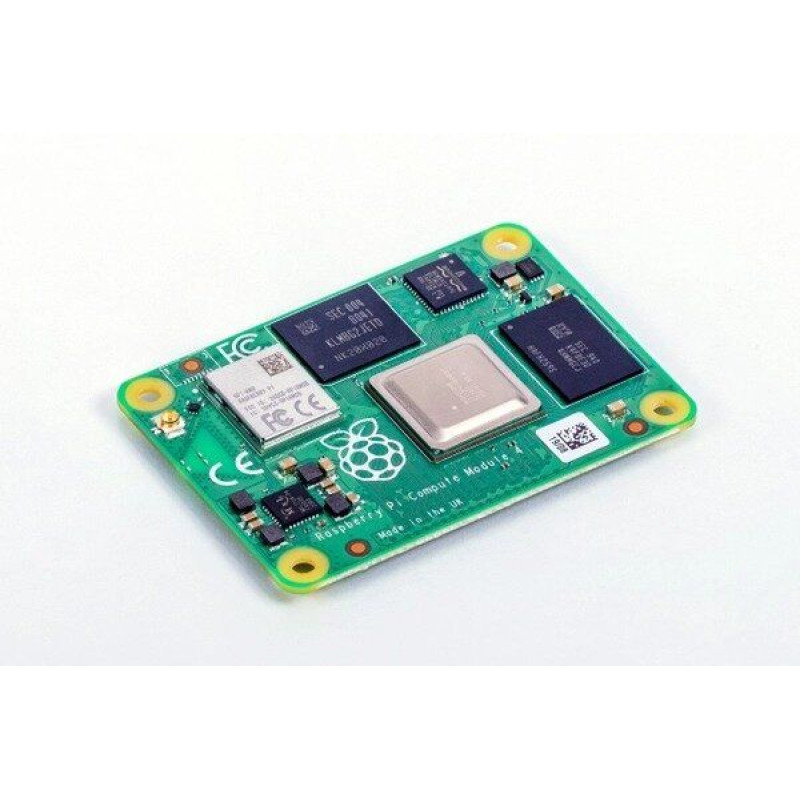

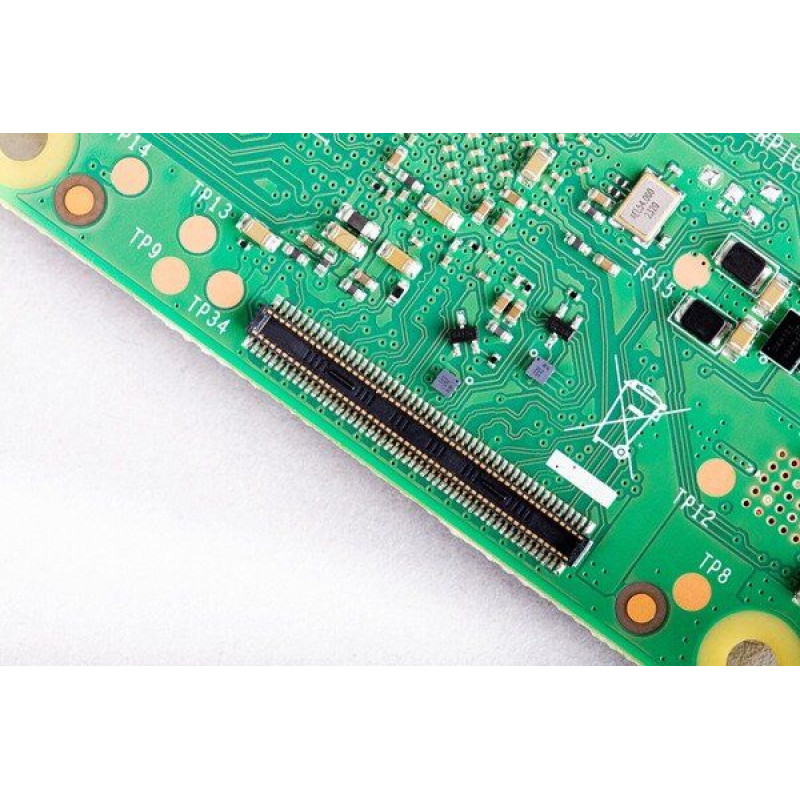

Raspberry Pi Compute Module 4 CM4004000 (CM4 Lite) 4GB RAM, без eMMC

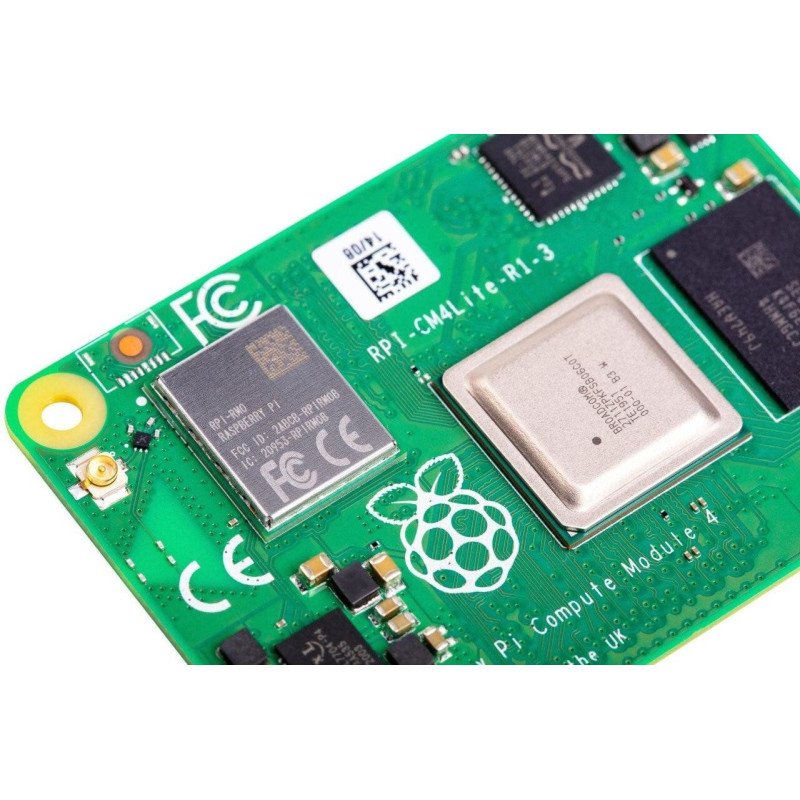

Raspberry Pi Compute Module 4
CM4004000 · 4 ГБ RAM · Lite (без eMMC) · без Wi‑Fi / Bluetooth · SC0683

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8Гб RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модифікації CM4004000

Raspberry Pi Compute Module 4 (CM4) 4GB RAM, 0GB eMMC (Lite), модель SC0683 — це обчислювальний модуль форм-фактора Compute Module 4, призначений для вбудованих систем, промислових контролерів, панелей керування, медіаплеєрів та освітніх проєктів. Варіант Lite (0GB eMMC) не містить вбудованої флеш-пам’яті, тому завантаження системи виконується з зовнішньої SD-карти або зовнішнього eMMC через відповідний інтерфейс.

Модуль оснащено 64-бітним quad-core процесором Cortex-A72 @ 1.5GHz (Broadcom BCM2711) і 4GB LPDDR4 оперативної пам’яті, чого достатньо для багатозадачних застосунків, обробки відео до 4Kp60, роботи з графічними інтерфейсами та камерними системами. Даний варіант Compute Module 4 без вбудованого Wi‑Fi, що зручно для проєктів, де бездротовий інтерфейс не потрібен або використовується окремий модем/маршрутизатор.

Виріб вироблено в Великій Британії (Made in UK), що важливо для професійних застосувань з вимогами до походження компонентів.

Функціональні можливості та інтерфейси

• 64-бітний чотириядерний процесор Cortex-A72 @ 1,5 ГГц (Broadcom BCM2711);
• 4GB LPDDR4-3200 SDRAM (варіант CM4004000);
• Флеш-пам’ять eMMC: 0GB (Lite) — завантаження з SD-карти або зовнішнього eMMC;
• Підтримка подвійного відеовиходу HDMI до 4Kp60;
• Інтерфейси MIPI DSI та MIPI CSI (2- та 4-смугові) для дисплеїв та камер;
• Gigabit Ethernet PHY з підтримкою IEEE1588 (через базову плату);
• 1 × USB 2.0, 1 × PCIe Gen 2, GPIO, інтерфейс SD-карти;
• Живлення 5 В постійного струму (через плату-носій / базову плату);
• Робочий діапазон температур: від -20°C до +85°C;
• Габарити модуля: 55 mm × 40 mm — компактний форм-фактор для вбудованих рішень.

Застосування та прототипування

Для швидкого старту з Raspberry Pi Compute Module 4 4GB Lite рекомендується використовувати Raspberry Pi Compute Module 4 I/O Board. Вона надає повнорозмірні роз’єми HDMI, USB, Ethernet, слоти для карт пам’яті, роз’єми камер та дисплеїв, спрощуючи налагодження програмного забезпечення та тестування периферії.

Модуль підходить для:

• вбудованих контролерів, HMI-панелей та автоматизації;
• цифрових вивісок і мультимедійних програвачів 4K;
• навчальних стендів з Linux та вбудованими системами;
• камерних рішень з використанням інтерфейсів MIPI CSI.

Технічні характеристики лінійки CM4

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE. 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); Графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від -20°C до +85°C
• Габаритні розміри: 55 mm × 40 mm
