Raspberry Pi Compute Module 4 CM4102008 з WiFi, 2GB RAM, 8GB eMMC

Raspberry Pi Compute Module 4
CM4102008 · 2 ГБ RAM · 8 ГБ eMMC · Wi‑Fi / Bluetooth · SC0668 · Made in UK

Raspberry Pi Compute Module 4 — мікрокомп’ютер з формфактором мікромодуля від компанії Raspberry, даний модуль відкриває широкий спектр можливостей для використання його в користувацьких додатках різноманітної продуктивності. Модельний ряд складається з 32-ох модифікацій, котрі відрізняються об’ємом оперативної пам’яті та eMMC Flash пам’яттю, наявністю або відсутністю вмонтованого бездротового зв’язку. Всі обчислювальні модулі базуються на 64-бітному чотириядерному процесорі ARM Cortex-A72, що працює на частоті 1,5 ГГц. За замовчуванням доступний подвійний відеовихід HDMI (підтримка двох дисплеїв з розширенням до 4К, апаратним декодуванням відео з розширенням до 4Кр60), до 8 ГБ RAM, Gigabit Ethernet, USB 2.0, інтерфейси для двох камер, інтерфейс PCIe Gen 2 та інші.

Для зручного дослідження роботи та прототипування з використанням Raspberry Pi Compute Module 4 випущена спеціальна плата Raspberry Pi Compute Module 4 I/O Board, що оснащена всіма повнорозмірними інтерфейсами та полегшує доступ і роботу з зовнішніми пристроями, а також платами розширення та додатковими модулями.

Для розширення функцій бездротового зв’язку — набір зовнішньої 2-діапазонної антени Raspberry Pi Compute Module 4 Antenna Kit.

Опис модуля Raspberry Pi Compute Module 4 CM4102008

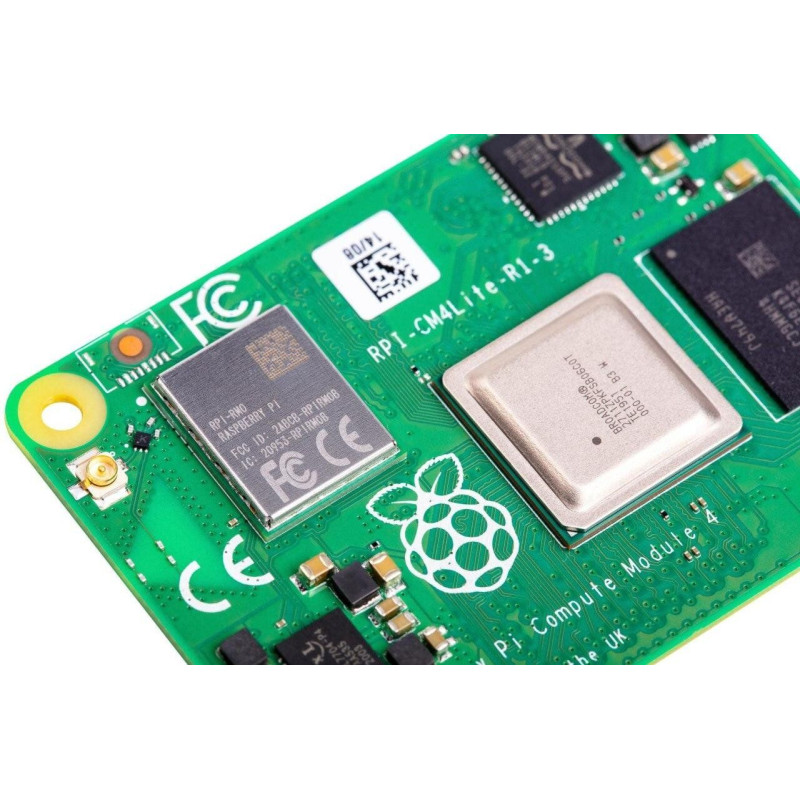

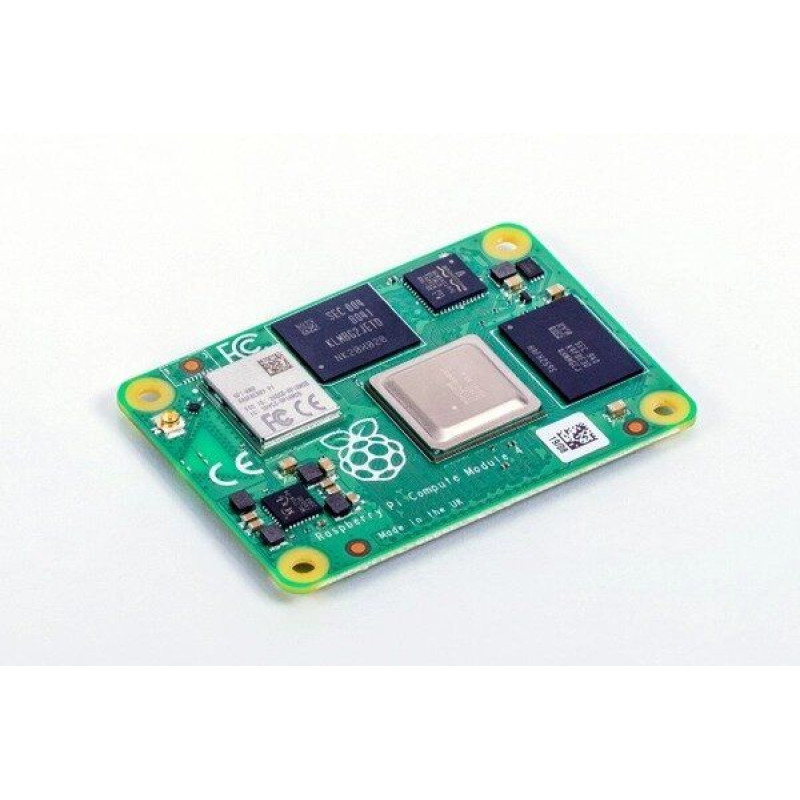

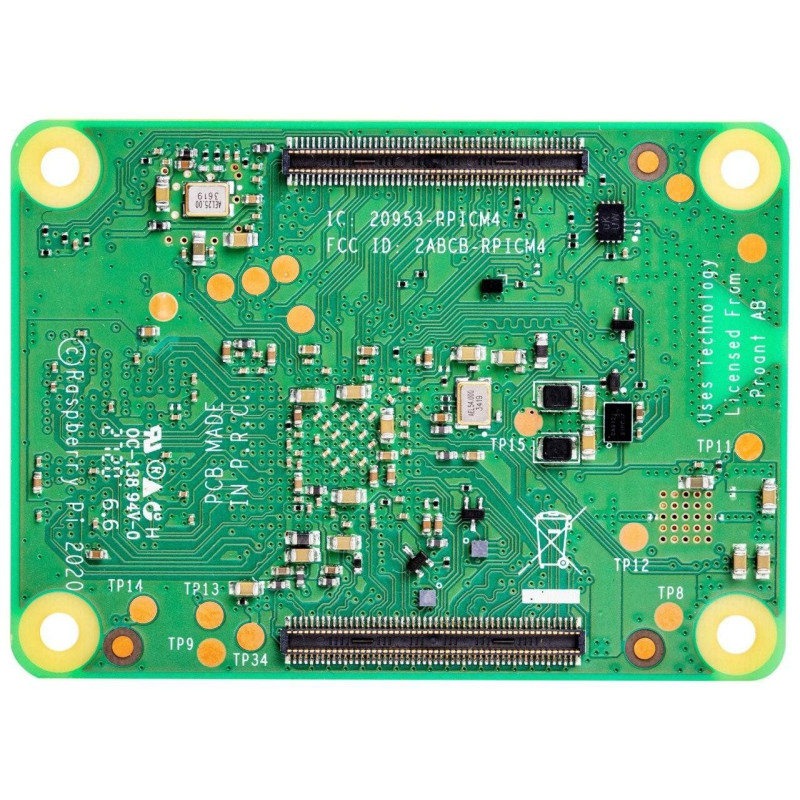

Raspberry Pi Compute Module 4 (CM4) with WiFi, 2GB RAM, 8GB eMMC / CM4102008 виробництва Raspberry Pi (модель SC0668) — це компактний обчислювальний модуль форм-фактора Compute Module 4, призначений для вбудованих систем, промислових контролерів, мережевого та мультимедійного обладнання. Дана версія має 2 ГБ RAM, вбудовану флеш-пам’ять eMMC обсягом 8 ГБ та модулі бездротового зв’язку Wi‑Fi і Bluetooth 5.0. Країна виробника: Made in UK.

Призначення та можливі застосування

Модуль підходить для розробки й серійного виробництва пристроїв на базі Raspberry Pi, коли потрібна компактна плата без зайвих роз’ємів. У поєднанні з Raspberry Pi Compute Module 4 I/O Board його зручно використовувати для:

• прототипування вбудованих систем і контролерів;
• створення панельних ПК та HMI з двома дисплеями до 4Kp60;
• мережевих і IoT-пристроїв з Wi‑Fi 2,4 / 5,0 ГГц та Bluetooth 5.0;
• систем відеоспостереження й обробки зображень з однією або двома камерами MIPI CSI;
• мультимедійних програвачів і інфотерміналів з апаратним декодуванням 4Kp60.

Основні характеристики саме цієї конфігурації

• Процесор: 64-бітний чотириядерний Cortex-A72 @ 1,5 ГГц (Broadcom BCM2711).
• Оперативна пам’ять: 2 ГБ LPDDR4.
• Вбудована пам’ять: 8 ГБ eMMC (варіант CM4102008).
• Бездротовий зв’язок: Wi‑Fi 2,4 / 5,0 ГГц, Bluetooth 5.0, BLE; підтримка роботи з вбудованою або зовнішньою антеною (через Raspberry Pi Compute Module 4 Antenna Kit).
• Форм-фактор: Compute Module 4, габарити 55 мм × 40 мм.
• Інтерфейси (через базову плату / carrier board): Gigabit Ethernet PHY, 1× USB 2.0, 1× PCIe Gen 2, GPIO, інтерфейс SD-карти, MIPI DSI, MIPI CSI, подвійний HDMI до 4Kp60.
• Живлення: 5 В постійного струму.
• Діапазон робочих температур: від −20°C до +85°C.

Підключення та інтеграція

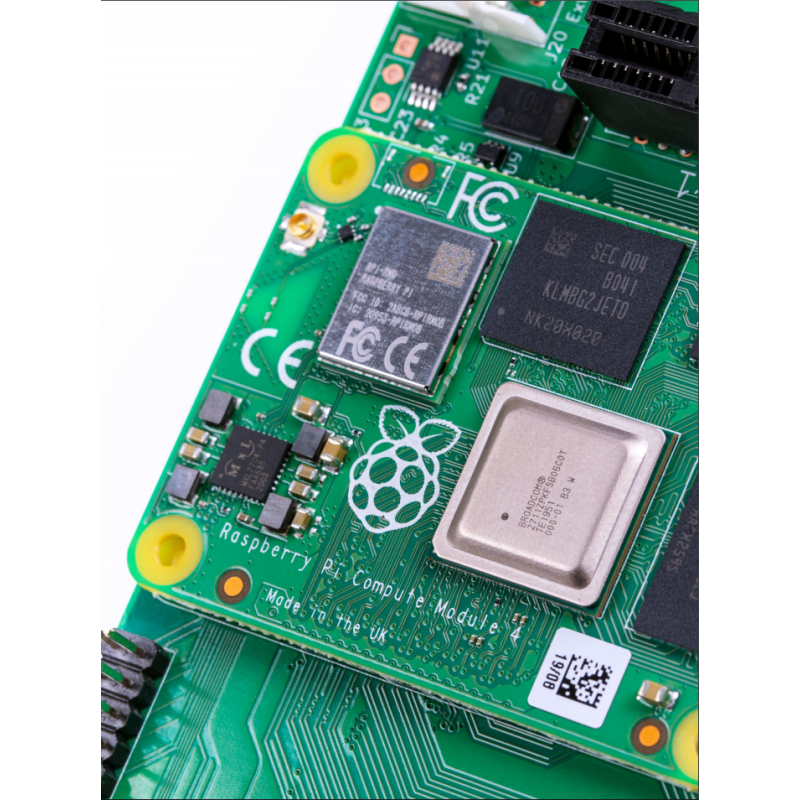

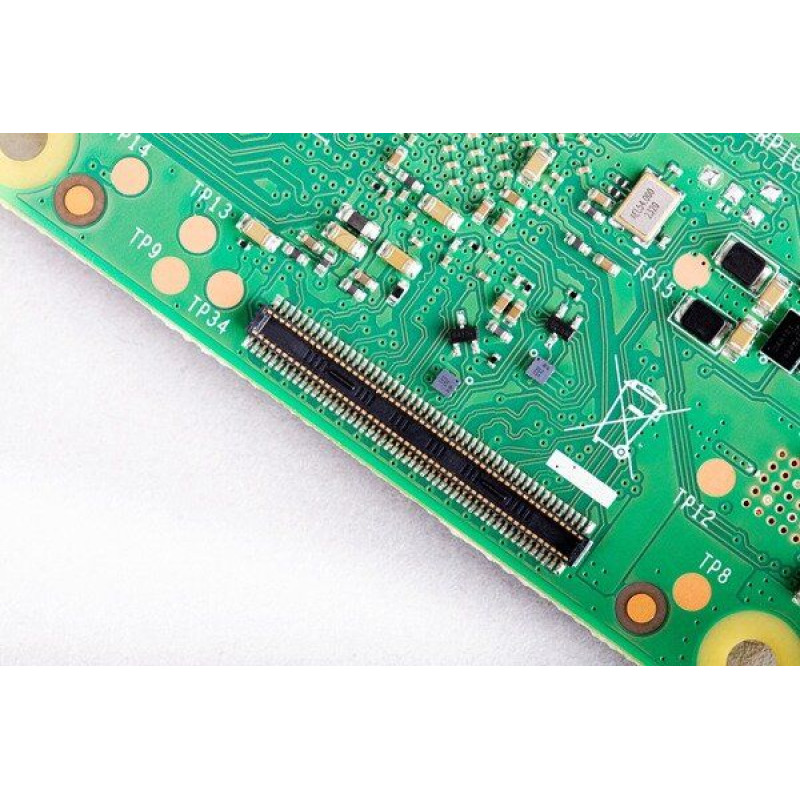

Модуль вимагає використання плати-носія (наприклад, офіційної Raspberry Pi Compute Module 4 I/O Board) або власної carrier-board з відповідним розведенням інтерфейсів. Через PCIe Gen 2 можна підключати контролери розширення, а інтерфейси MIPI DSI/CSI дозволяють використовувати дисплеї та камери, сумісні з екосистемою Raspberry Pi. Подвійний HDMI забезпечує роботу з двома моніторами з роздільною здатністю до 4Kp60.

Технічні характеристики:

• Broadcom BCM2711, чотириядерний процесор Cortex-A72 (ARM v8), 64-біт @ 1,5 ГГц
• Варіанти для 1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ LPDDR4-3200 SDRAM (в залежності від варіанта)
• Варіанти для флешпам’яті eMMC 0 ГБ («Lite»), 8 ГБ, 16 ГБ або 32 ГБ (в залежності від варіанта)
• Можливості підключення:
  • бездротовий 2-діапазонний зв’язок 2,4 та 5,0 ГГц IEEE 802.11b / g / n / ac, Bluetooth 5.0, BLE з варіантом перемикання та роботи від вбудованої або зовнішньої антени
  • вбудований Gigabit Ethernet PHY з підтримкою IEEE1588
  • 1 інтерфейс USB 2.0
  • 1 інтерфейс PCIe Gen 2
  • GPIO інтерфейс
  • інтерфейс SD-карти для SD-карти або зовнішнього eMMC (для використання тільки з варіантами Compute Module 4 без eMMC)
• Відео:
  • Подвійний інтерфейс HDMI (підтримується до 4Kp60)
  • 2-смуговий інтерфейс дисплея MIPI DSI
  • 2-смуговий інтерфейс камери MIPI CSI
  • 4-смуговий інтерфейс дисплея MIPI DSI
  • 4-смуговий інтерфейс камери MIPI CSI
• Мультимедіа: H.265 (декодування 4Kp60); H.264 (декодування 1080p60, кодування 1080p30); графіка OpenGL ES 3.0
• Живлення: 5 В постійного струму
• Діапазон робочих температур: від −20°C до +85°C
• Габаритні розміри: 55 мм × 40 мм
