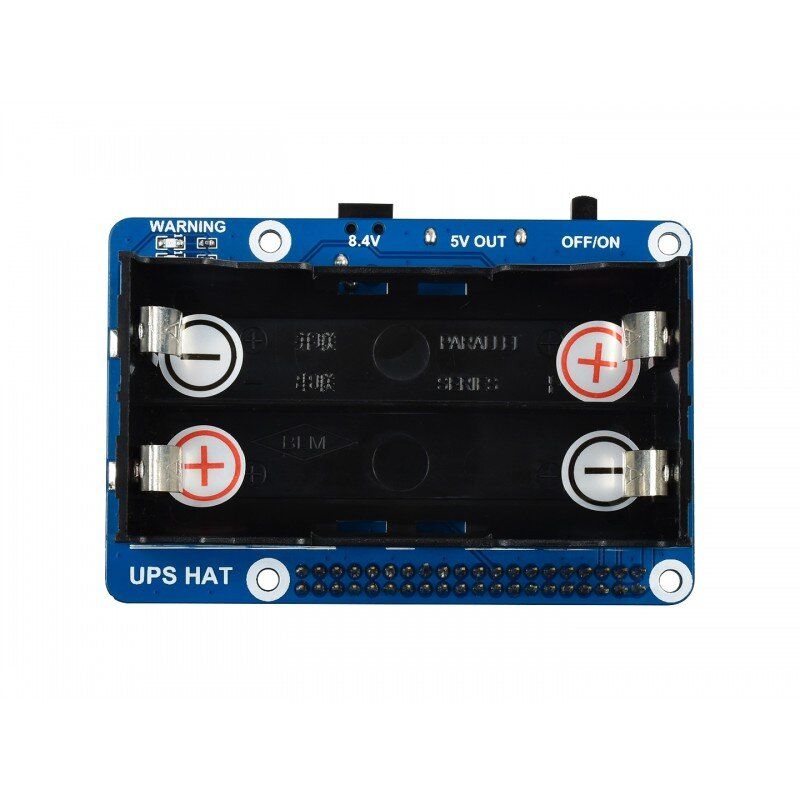

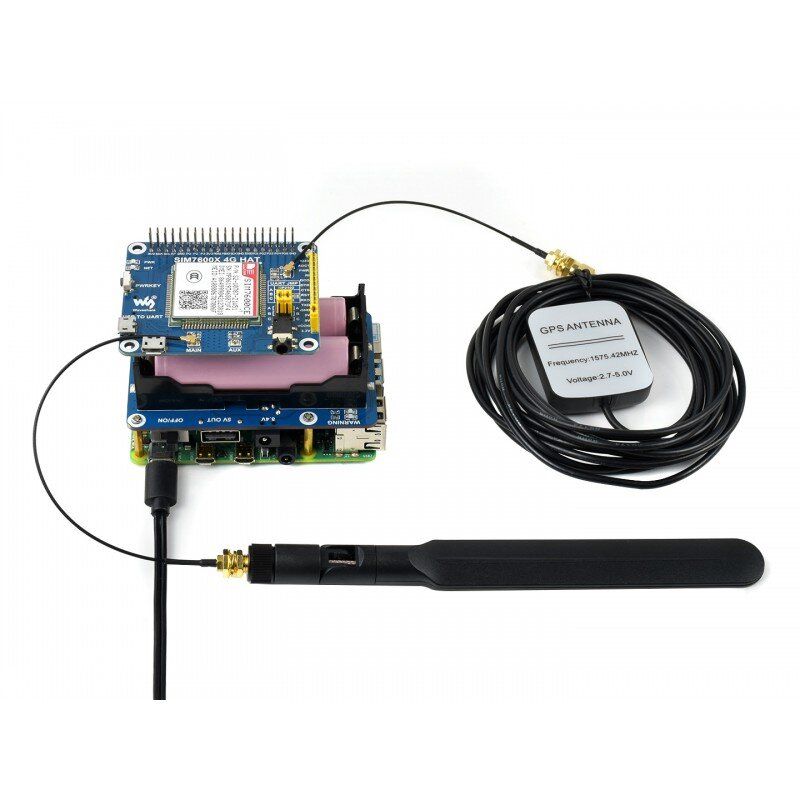

Плата розширення Raspberry Pi UPS HAT (18306)

Плата розширення Raspberry Pi UPS HAT (18306) від Waveshare, модель 18306, — це HAT-модуль безперебійного живлення для Raspberry Pi з вихідною напругою 5.0 V, струмом до 2.5 A (13.0 W), керуванням по шині I2C, виробництво Made in China.

Призначення та сумісність

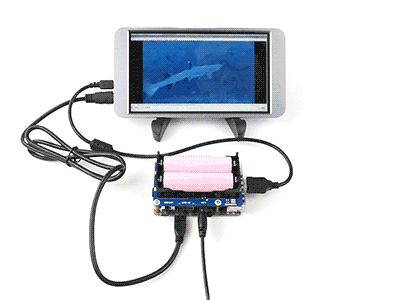

Плата Raspberry Pi UPS HAT (18306) забезпечує безперебійне живлення мікрокомп’ютера Raspberry Pi, автоматично перемикаючись між зовнішнім джерелом живлення та вбудованими акумуляторами 18650. Під час наявності зовнішнього живлення відбувається заряд батарей, при його зникненні — плавне перемикання на акумулятори без переривання роботи системи.

Сумісність: Raspberry Pi 4 Model B, Raspberry Pi 3 Model B+ (стандартний 40PIN GPIO-роз’єм та сумісність по монтажних отворах).

Підтримуваний тип батарей: літієві акумулятори форм-фактора 18650 (НЕ ВКЛЮЧЕНО У КОМПЛЕКТ ПОСТАВКИ). Довжина встановлюваних батарей не повинна перевищувати 67 мм.

Основні характеристики

• Тип аксесуара: джерело безперебійного живлення (UPS HAT) для Raspberry Pi.
• Вихідна напруга: 5.0 V.
• Вихідний струм: до 2.5 A у тривалому режимі.
• Потужність: 13.0 W.
• Заряд батарей: 8.4 V, 2 A (через окремий роз’єм зовнішнього джерела).
• Шина керування: I2C (моніторинг параметрів живлення в реальному часі).

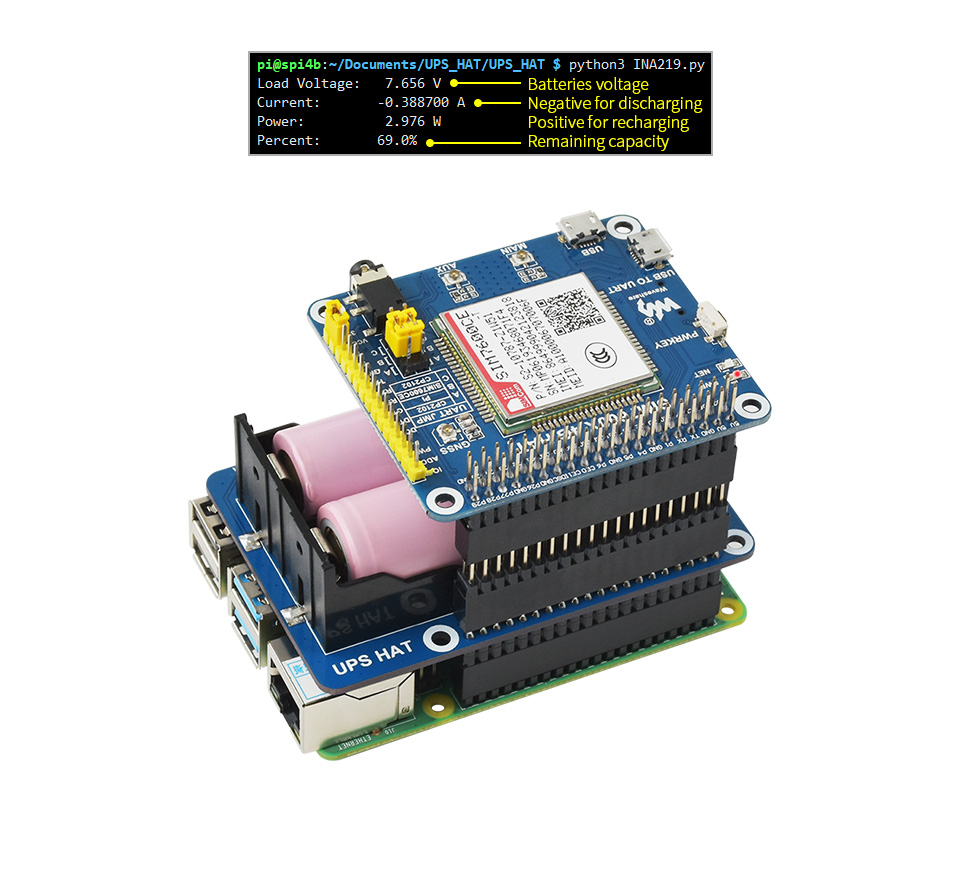

• Функції моніторингу: напруга (Load Voltage), струм (Current, зі знаком заряду/розряду), потужність (Power), відсоток заряду (Percent).
• Ланцюги захисту батарей: від перезарядження та глибокого розряду, перевантаження по струму, короткого замикання, зворотна полярність, вирівнювання заряду.
• Індикатор полярності батарей: світлодіод сигналізує про неправильну установку.
• 5V USB-інтерфейс для живлення зовнішніх пристроїв.

Моніторинг стану акумуляторів дозволяє організувати коректне програмне завершення роботи Raspberry Pi при досягненні мінімального рівня заряду, мінімізуючи ризик втрати даних.

Інтерфейси та підключення

• Стандартний 40PIN GPIO-роз’єм для підключення до плати Raspberry Pi.
• Обмін даними по шині I2C для зчитування напруги, струму, потужності та заряду.
• Роз’єм 8.4 V для зовнішнього зарядного пристрою.
• 5V вихід живлення (USB) для підключення додаткових пристроїв.

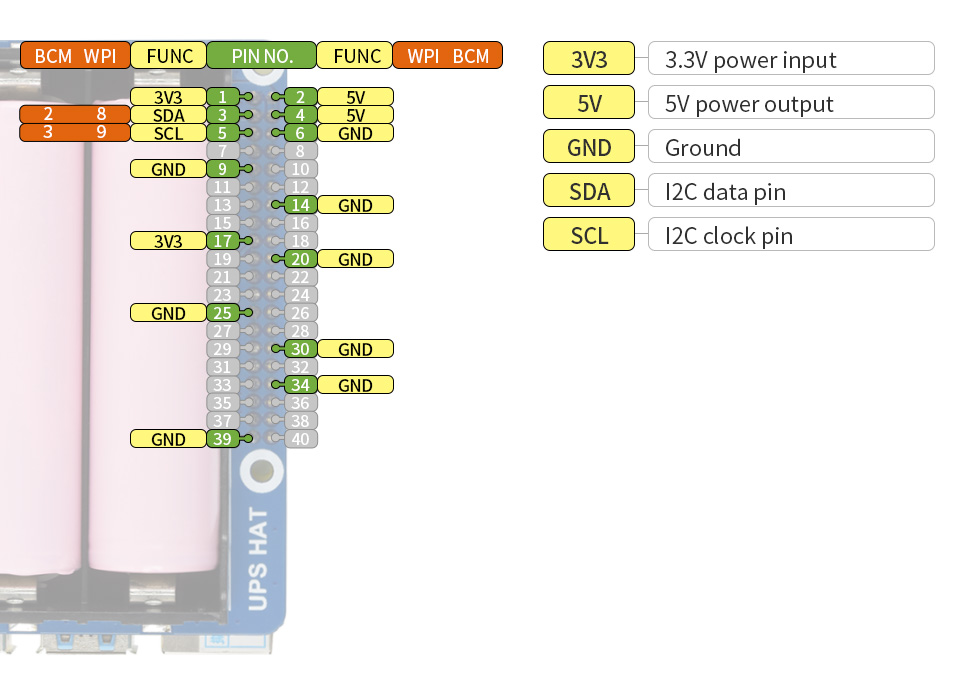

Розпіновка основного роз’єму:

• 3V3 – вхід 3.3 V.
• 5V – вихід 5 V.
• GND – загальний провід (Ground).
• SDA – лінія I2C data.
• SCL – лінія I2C clock.

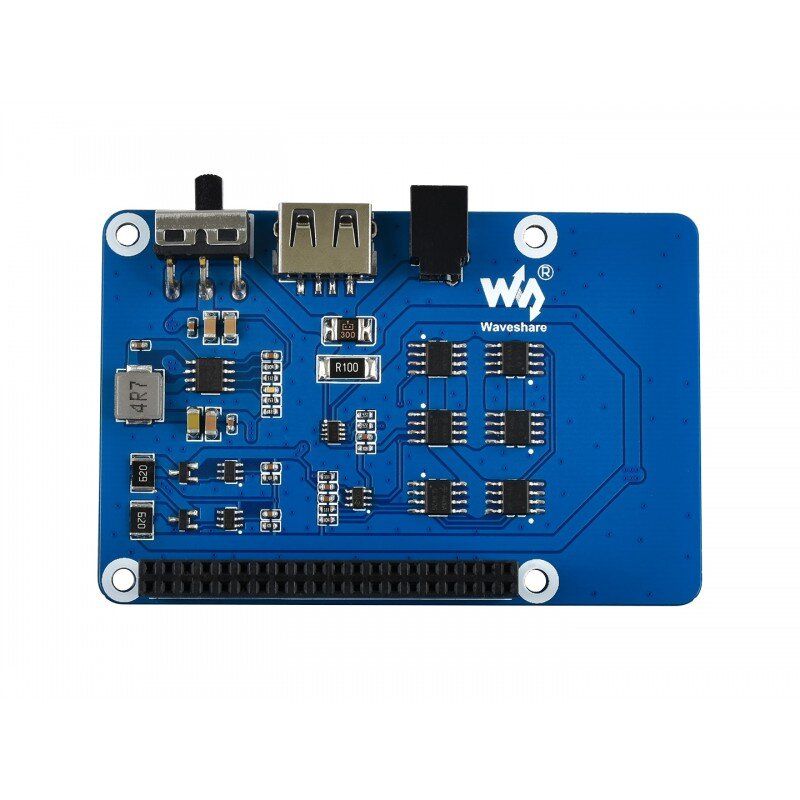

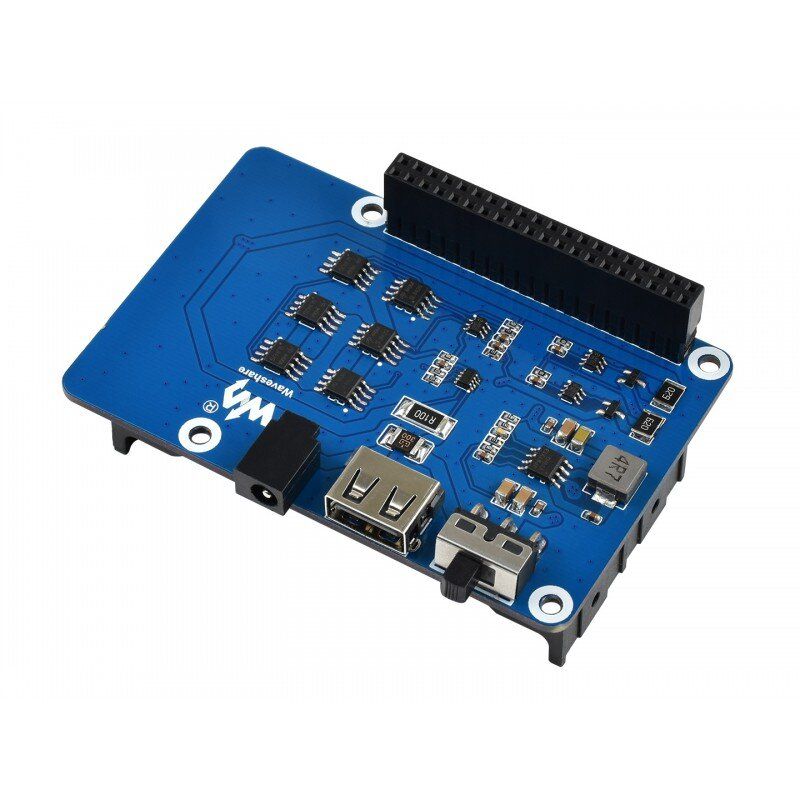

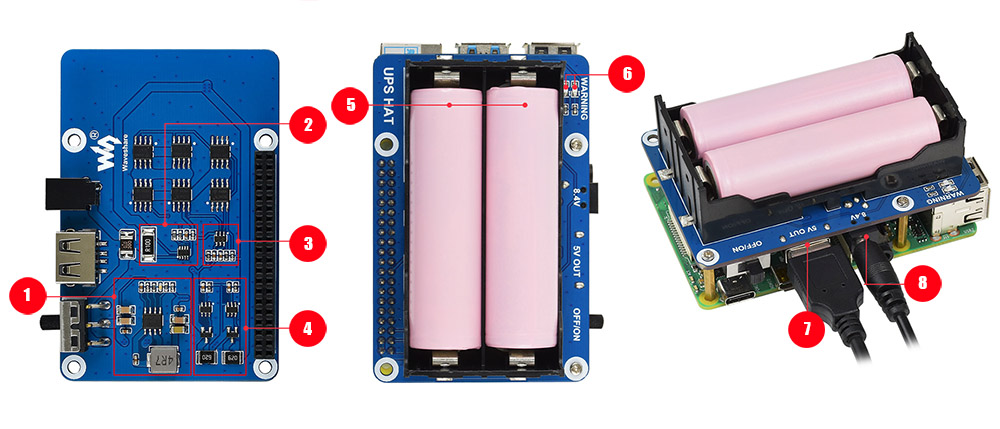

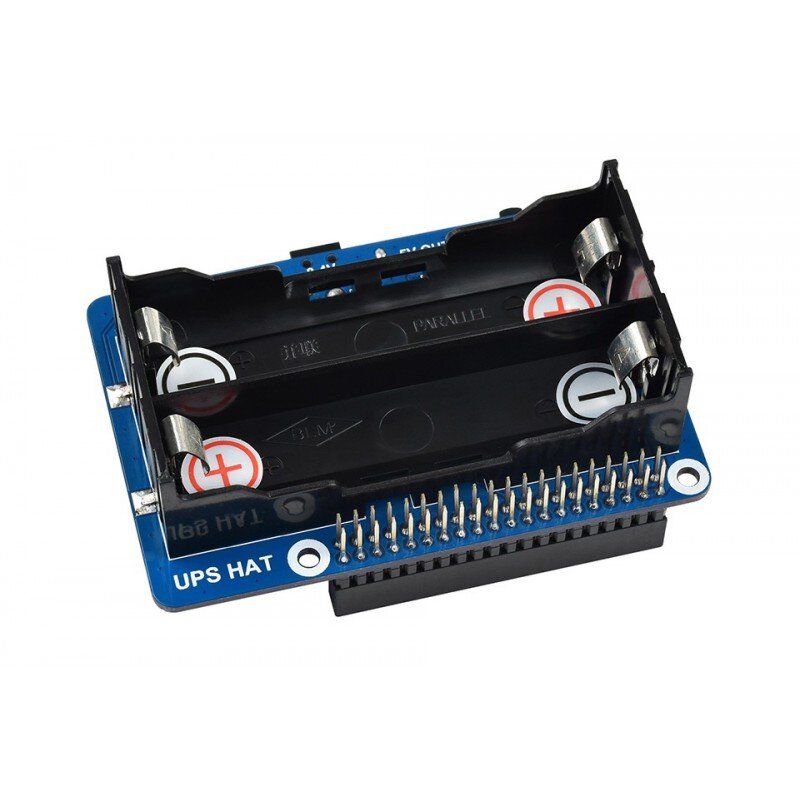

Елементи плати

• Регулятор 5 V з вихідним струмом до 2.5 A.
• Схема вирівнювання заряду батарей.
• Схема захисту батарей.
• Вузол моніторингу напруги та струму.
• Слоти під акумуляторні батареї 18650 (батареї не входять в комплект).
• Індикатор правильної/неправильної полярності батарей (червоний світлодіод при помилці).
• 5V вихід живлення (USB).
• Роз’єм зовнішнього джерела живлення 8.4 V.

Габарити та вага

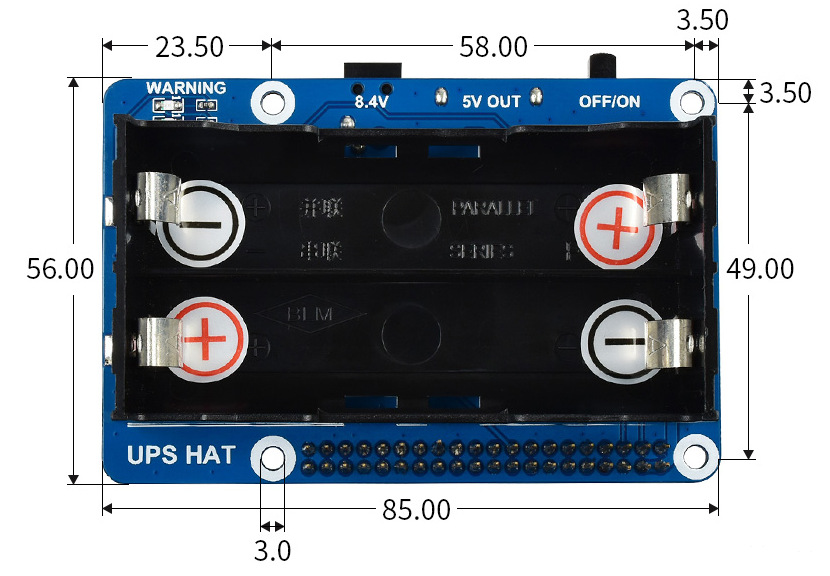

• Габаритні розміри плати: 85 × 56 мм.
• Діаметр монтажних отворів: 3.0 мм.
• Вага: 0.157 кг.

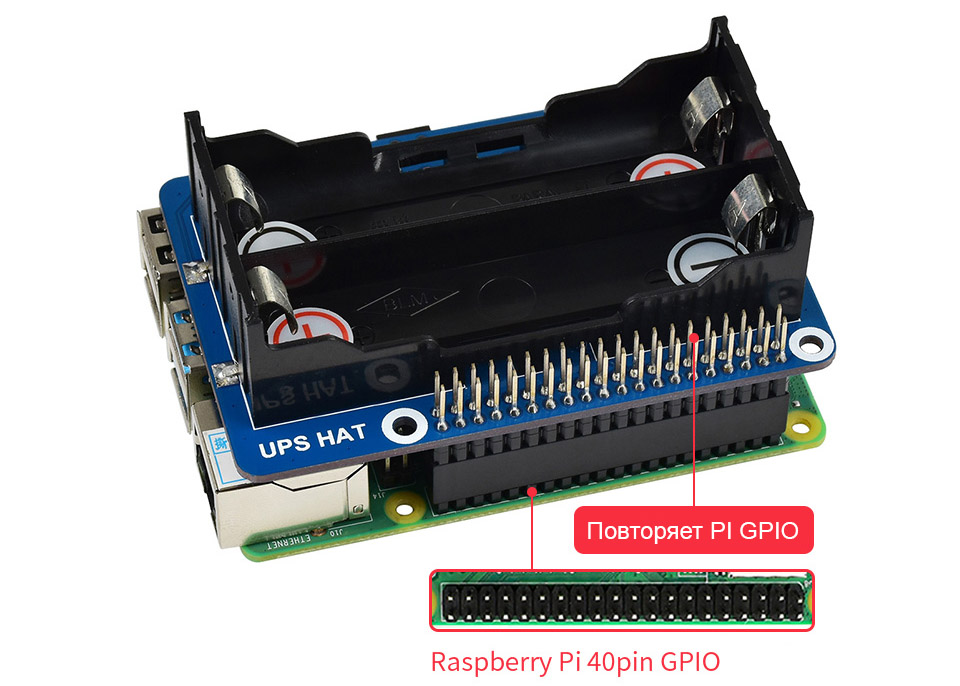

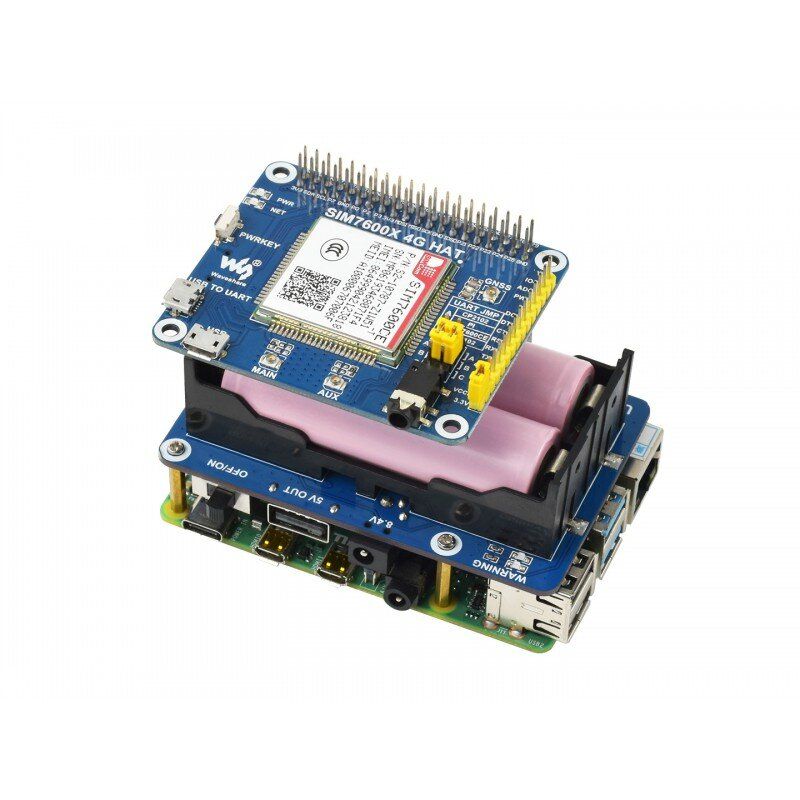

Конструкція плати повністю сумісна з монтажними отворами Raspberry Pi, підключення виконується через один 40-піновий роз’єм GPIO.

Програмне забезпечення та ресурси

Додаткова технічна інформація, схеми підключення та приклади коду доступні на офіційній Wiki-сторінці виробника:

www.waveshare.com/wiki/UPS_HAT

Комплект поставки

1. UPS HAT x1
2. 8.4V зарядний пристрій x1
3. 2x20PIN роз’єм x1
4. Набір кріплення для Raspberry Pi x1

Увага: акумуляторні батареї 18650 в комплект поставки не входять; окремі моделі з вбудованою платою захисту можуть бути довші за 67 мм і не підтримуються.
