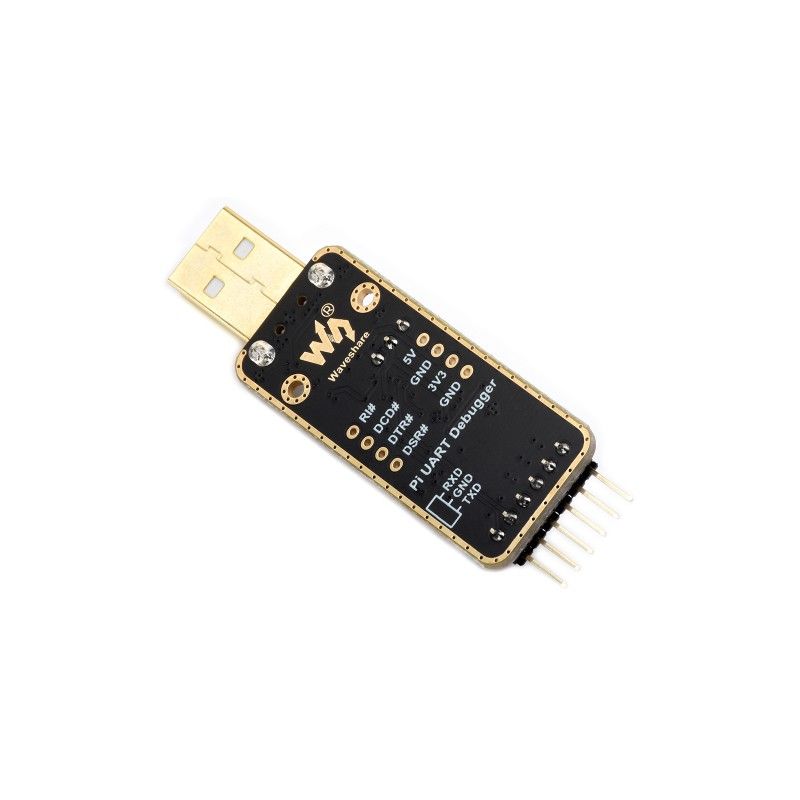

Waveshare USB To UART Debugger Module для Raspberry Pi 5 (26619)

Waveshare USB To UART Debugger Module For Raspberry Pi 5 (26619) від виробника Waveshare, модель 26619 — USB‑UART відлагоджувальний модуль з інтерфейсами USB Type‑A та UART, розроблений для налагодження та моніторингу Raspberry Pi 5 через послідовний порт.

Призначення та сумісність

Pi UART Debugger призначений для зручного підключення Raspberry Pi 5 до ПК чи іншого хоста через USB для налагодження системи по UART у реальному часі. Модуль підходить для розробників, які працюють із консоллю Raspberry Pi 5, налагодженням завантаження та взаємодією з UART‑пристроями.

• Хост‑інтерфейс: USB (роз’єм USB Type‑A).
• Інтерфейс пристрою: UART.
• Діапазон швидкостей зв’язку: 50 біт/с ~ 6 Мбіт/с.
• Підтримувані ОС хоста: Mac, Linux, Android, Windows 7/8/8.1/10/11.
• Спеціально адаптований для підключення до UART портів Raspberry Pi 5.

Основні характеристики

• USB Type‑A конектор для підключення до ПК або іншого USB‑хоста.
• Вбудований UART конектор для безпосереднього з’єднання з UART портом Raspberry Pi 5.
• Підтримка високих швидкостей передачі даних для налагодження в реальному часі.
• Підходить для розробки ПЗ, налагодження коду та взаємодії з UART‑пристроями.
• Просте підключення та налаштування, мінімальний час старту роботи.
• Використовується двостороння обробка плат із покриттям золотом.

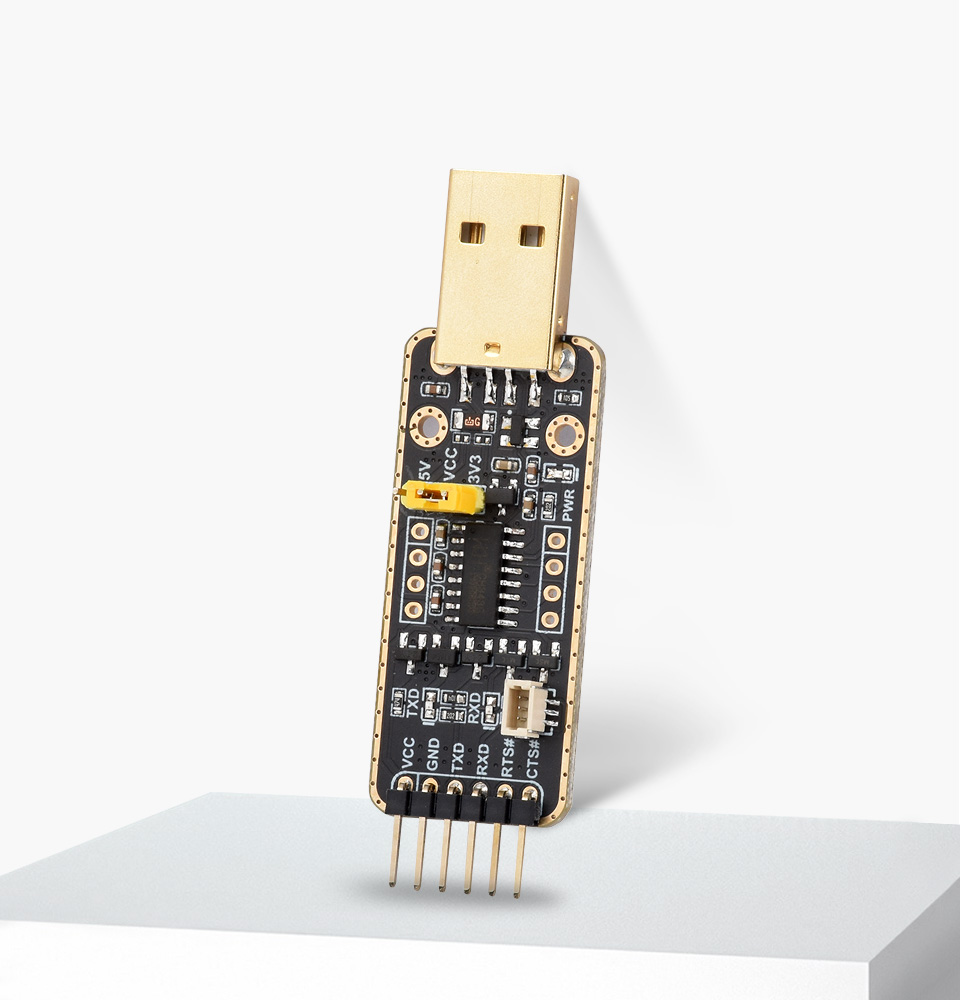

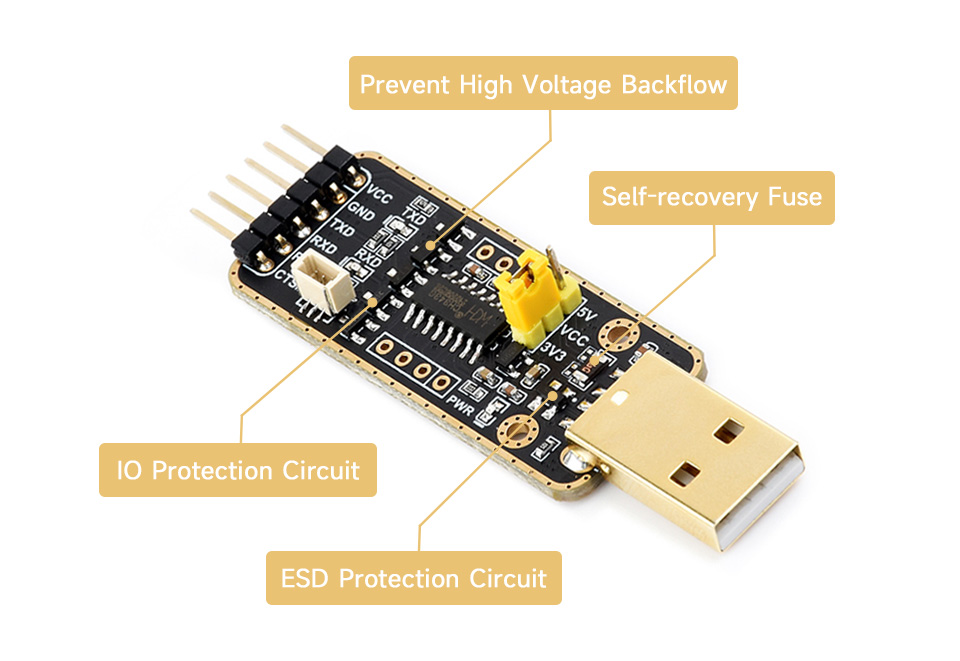

Схеми захисту та живлення

• Вбудований самовідновлювальний запобіжник (захист від надлишкового струму).
• Пригнічувач перехідної напруги для захисту від перенапруги та стрибків напруги.
• Захист від електростатичного розряду, покращена стійкість до ударних навантажень.
• Вбудовані схеми захисту вводу‑виводу, діоди захисту IO.
• Стабільний та безпечний зв’язок завдяки комплексним захисним ланцюгам.
• Перемикач рівня TTL 3,3 В / 5 В для вибору рівня сигналів TTL.
• Підтримка виходу живлення 3,3 В / 5 В для зовнішнього пристрою (модуль живиться від USB, напруга вибирається перемичкою на платі).

ХОСТ‑ІНТЕРФЕЙС: USB

ІНТЕРФЕЙС ПРИСТРОЮ: UART

USB‑інтерфейс пристрою:

• Роз’єм: USB Type‑A.
• Захист: самовідновлювальний запобіжник, захист від електростатичного розряду.

UART інтерфейс:

• Роз’єми: 6‑контактний прямокутний роз’єм; 3‑контактний роз’єм.
• Захист: діод захисту IO.

Інтерфейси та підключення

Підтримує кілька методів підключення до Raspberry Pi 5:

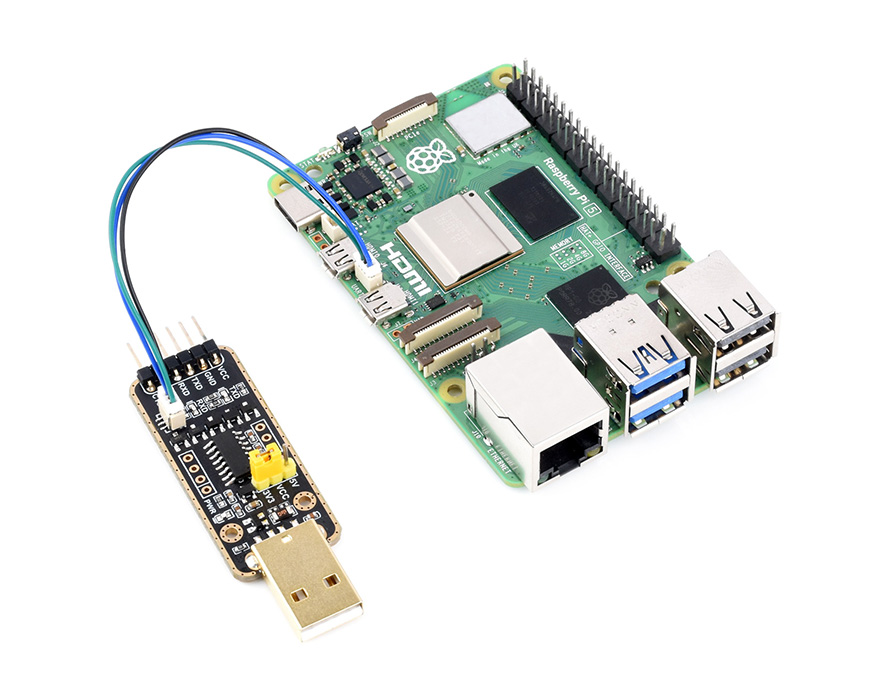

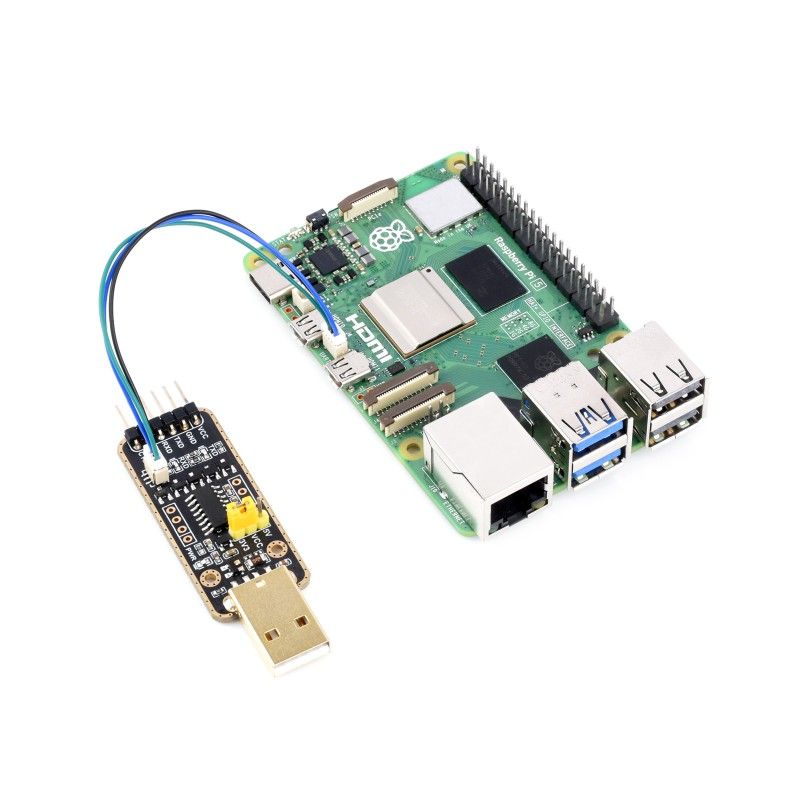

• Підключення до роз’єму налагодження PI5 UART за допомогою 3‑контактного кабелю SH1.0.

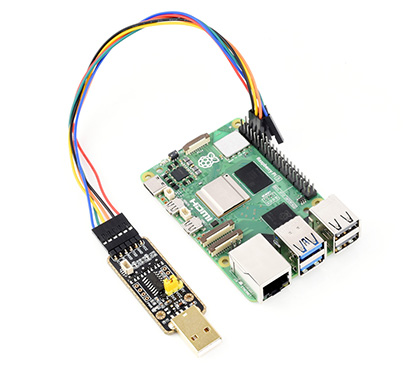

• Підключення до вбудованого 6‑контактного роз’єму та до інтерфейсу PI5 GPIO UART через 6‑контактний кабель.

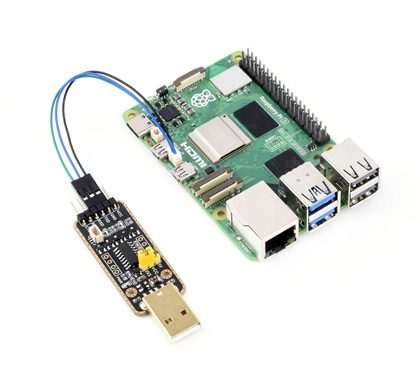

• Підключення до вбудованого 6‑контактного роз’єму та до роз’єму налагодження PI5 UART через 3‑контактний кабель SH1.0.

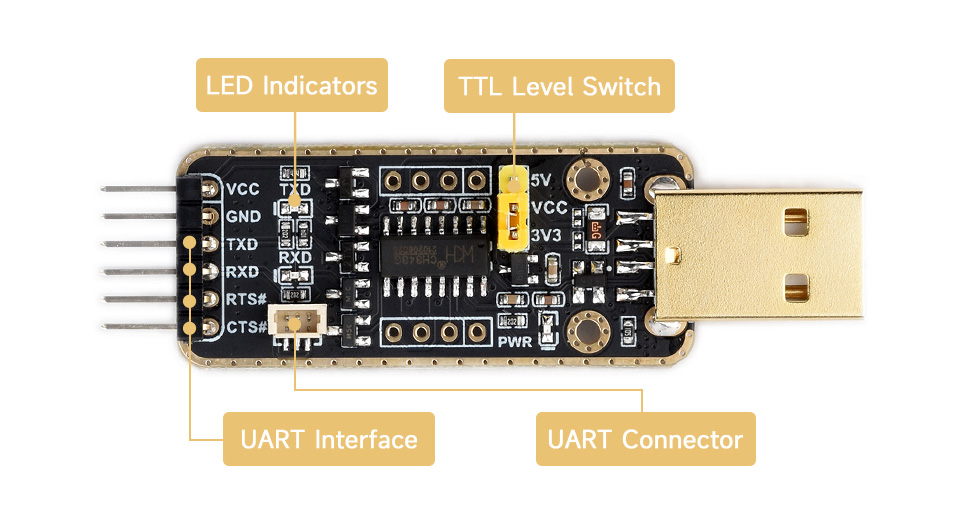

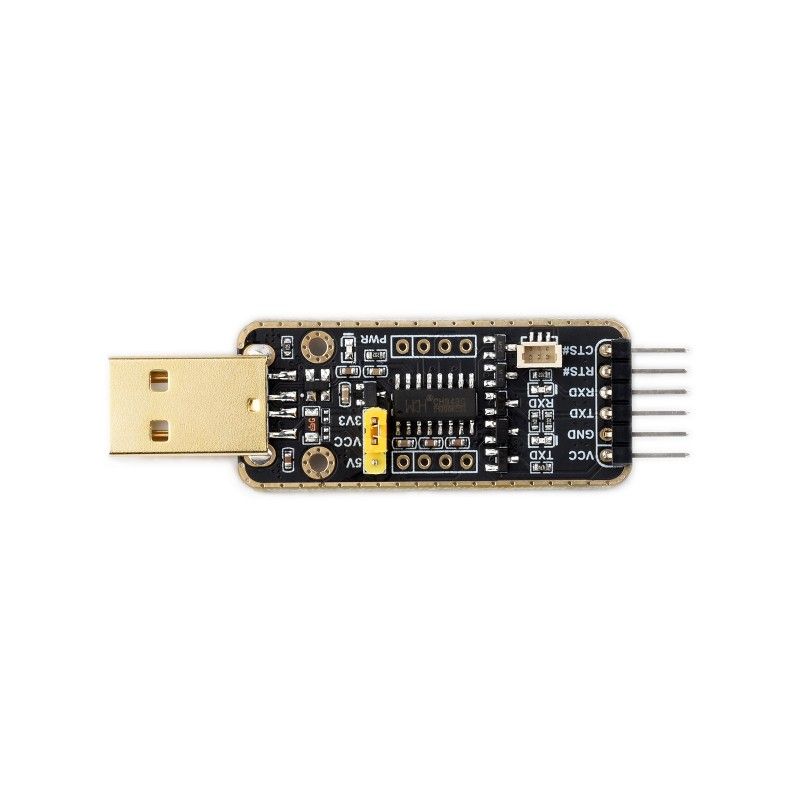

Елементи плати та індикатори

Індикатори:

• PWR — індикатор живлення, вмикається при подачі напруги через USB.
• RXD — світиться при отриманні даних з інтерфейсу пристрою.
• TXD — світиться при передачі даних з USB.

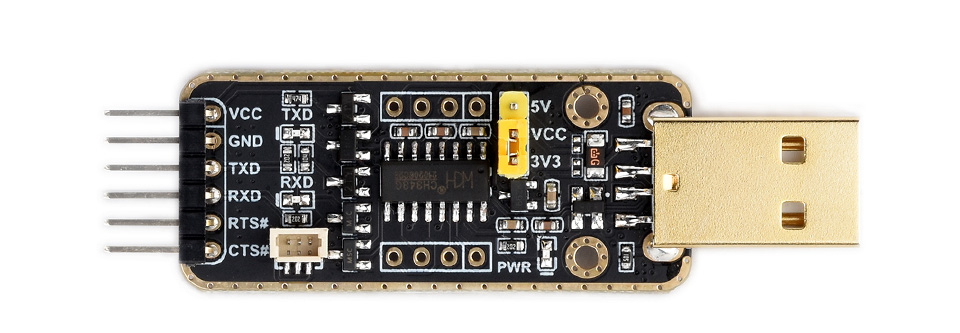

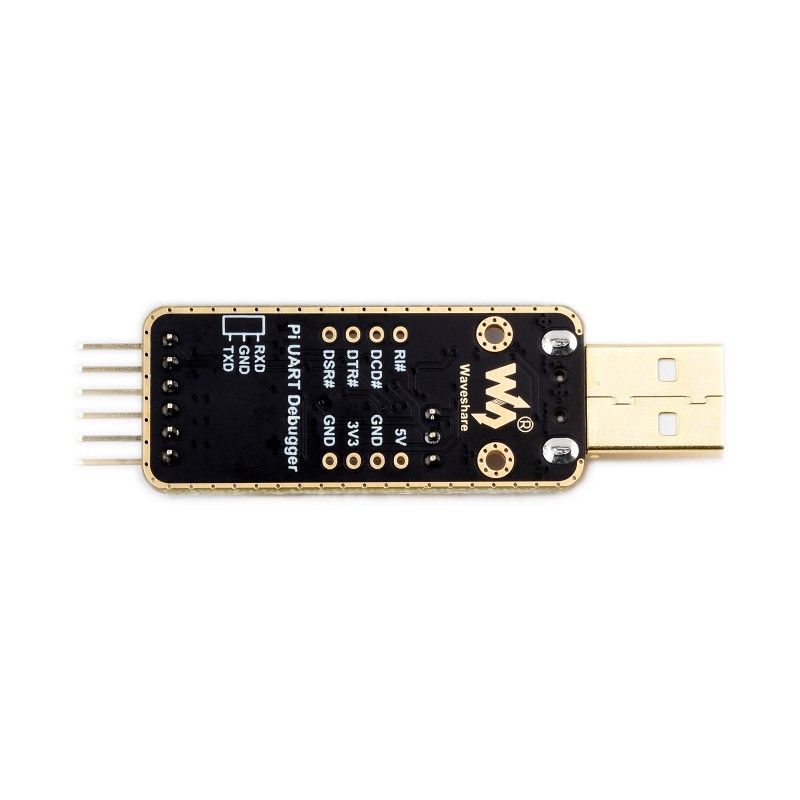

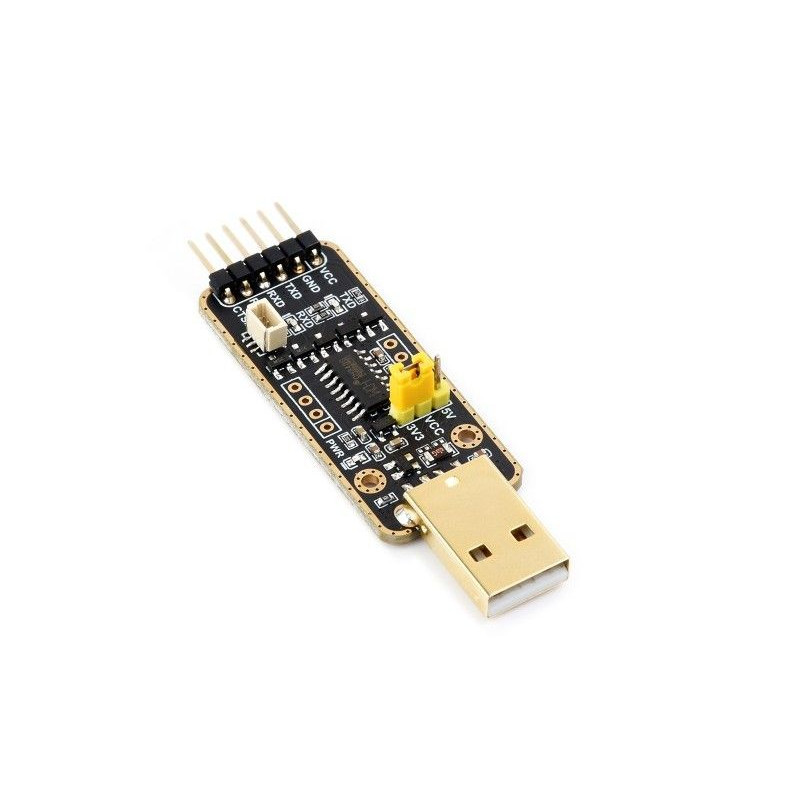

Розпіновка

Виводи UART‑конектора:

• VCC — вихід 5 В або 3,3 В для зовнішнього пристрою (налаштовується перемичкою).
• GND — земля.
• TXD — підключається до MCU.RXD.
• RXD — підключається до MCU.TXD.
• RTS# — підключення до MCU.CTS.
• CTS# — підключення до MCU.RTS.

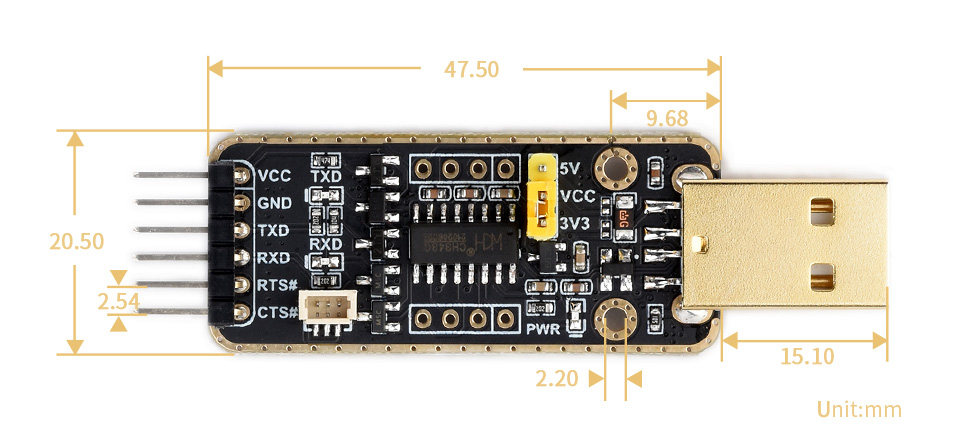

Габарити та вага

• Габаритні розміри: 62,6 мм × 20,5 мм.
• Вага: 0,014 кг.

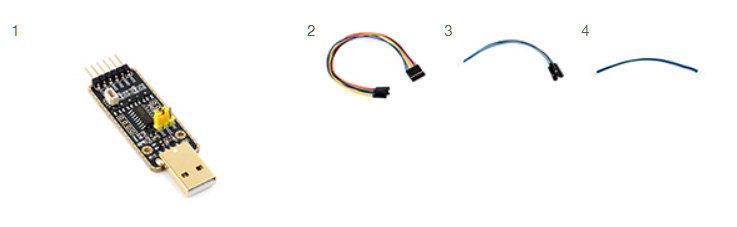

Комплект поставки

1. Pi UART Debugger ×1
2. 6‑контактний кабель squid ×1
3. Роз’єм SH1.0 для кабелю 3PIN ~100 мм ×1
4. Подвійний роз’єм SH1.0 3PIN кабель ~100 мм ×1

Програмне забезпечення та ресурси

Детальна технічна інформація, схеми підключення та приклади використання доступні на офіційній Wiki‑сторінці виробника:

www.waveshare.com/wiki/Pi_UART_Debugger
