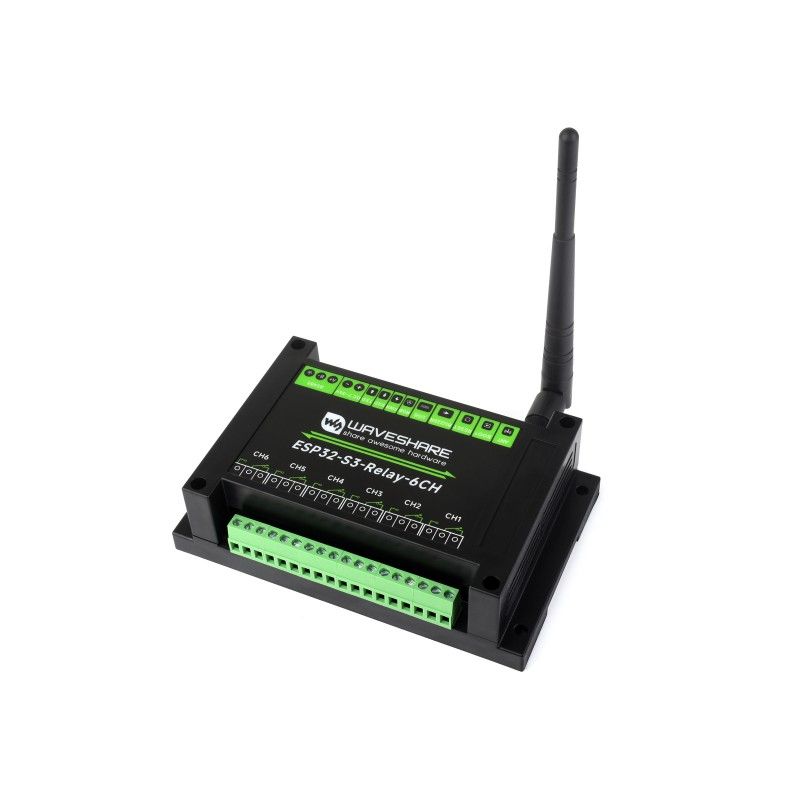

Waveshare ESP32-S3 Relay 6CH (26756) плата реле на ESP32-S3 з Wi-Fi та Bluetooth

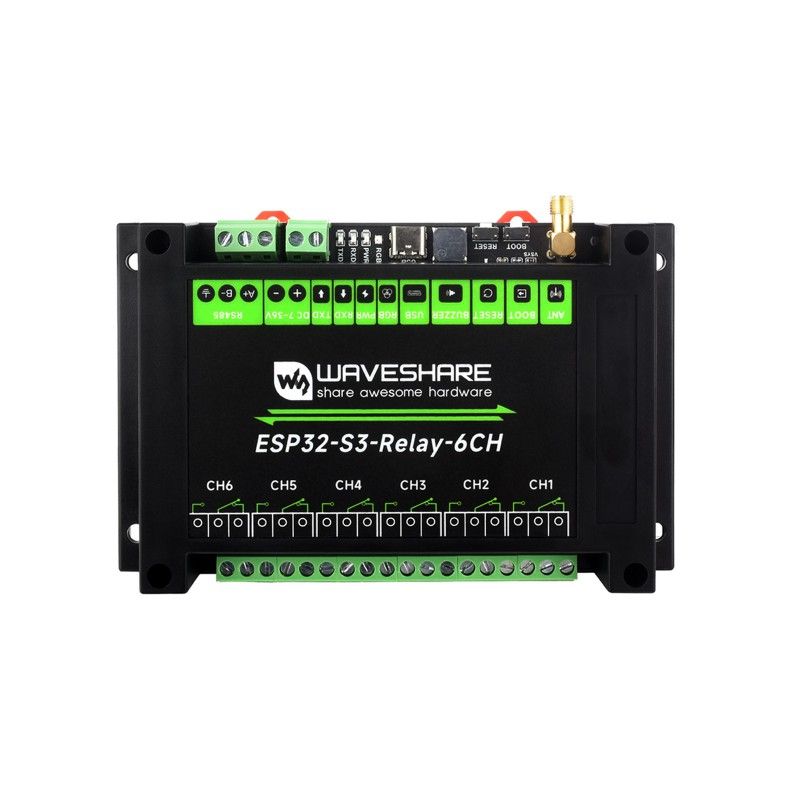

Waveshare ESP32-S3 Relay 6CH (26756) – промисловий 6-канальний релейний модуль на базі MCU ESP32-S3 з Wi‑Fi 2,4 ГГц, Bluetooth LE, ізольованим RS485 та роз’ємом Raspberry Pi Pico HAT, виробництво Made in China.

Призначення та сумісність

Модуль Waveshare ESP32-S3 Relay 6CH (модель 26756) призначений для керування до шести реле в промислових системах автоматизації та AIoT-рішеннях. Підходить для дистанційного керування навантаженнями 250VAC/30VDC, підключення до промислових модулів і датчиків RS485 Modbus, а також для розширення функцій через сумісні Raspberry Pi Pico HAT.

Основні характеристики

• Мікроконтролер: ESP32-S3 (ESP32-S3-WROOM-1U-N8 за замовчуванням), 32-розрядний двоядерний Xtensa LX7 до 240 МГц, з апаратними можливостями AI та безпековим шифруванням.
• Кількість релейних каналів: 6, контактна форма 1НО/1НЦ.

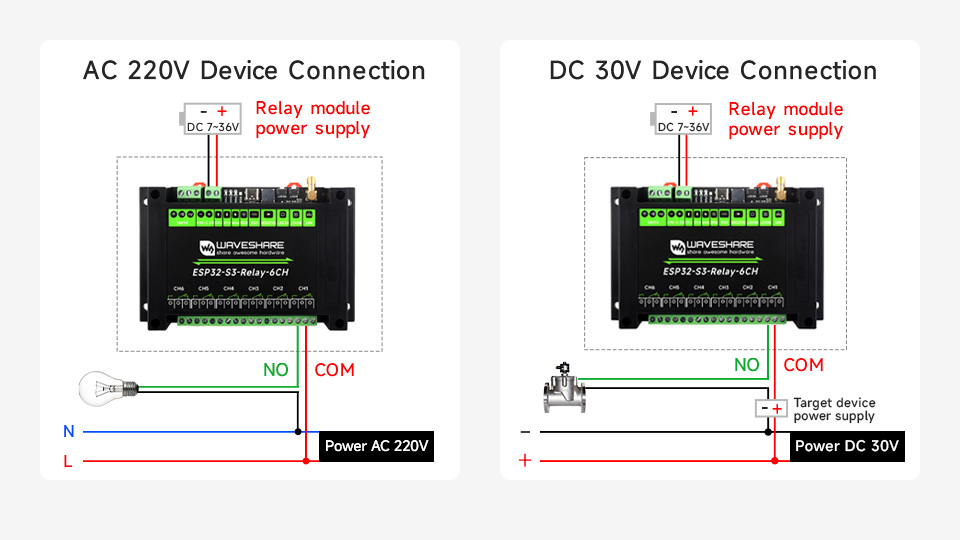

• Номінал контактів реле: ≤10A 250VAC або ≤10A 30VDC – керування побутовою технікою 220 В AC та низьковольтними навантаженнями до 30 В DC.
• Країна виробника: Made in China.

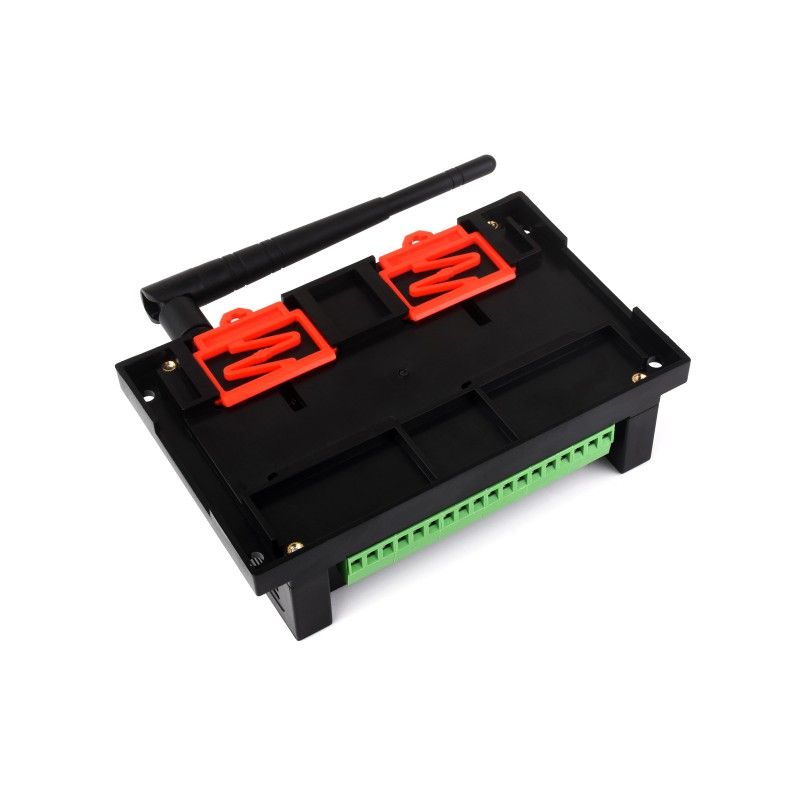

• Корпус із ABS з можливістю монтажу на DIN-рейку.
• Індикатори стану: PWR (живлення), TXD/RXD для RS485, програмований RGB-світлодіод WS2812.
• Вбудований пасивний зумер з керуванням частотою через GPIO21.
• Апаратні кнопки RESET і BOOT для керування режимами ESP32-S3.

Бездротові можливості

• 2,4 ГГц Wi‑Fi (802.11 b/g/n) для підключення до мережі та віддаленого керування реле.
• Bluetooth 5, BLE для інтеграції з іншими бездротовими пристроями.

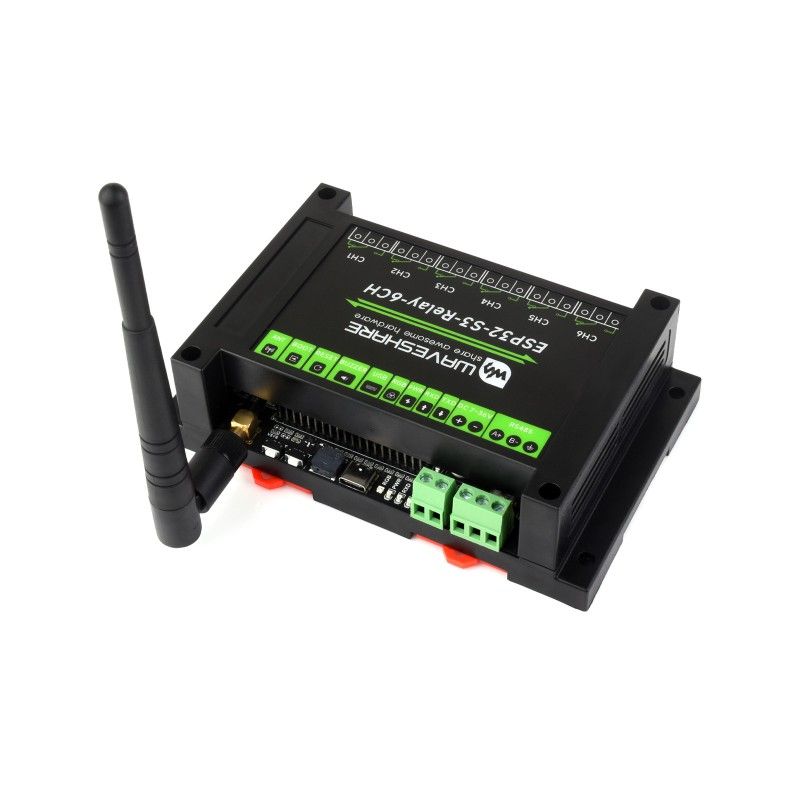

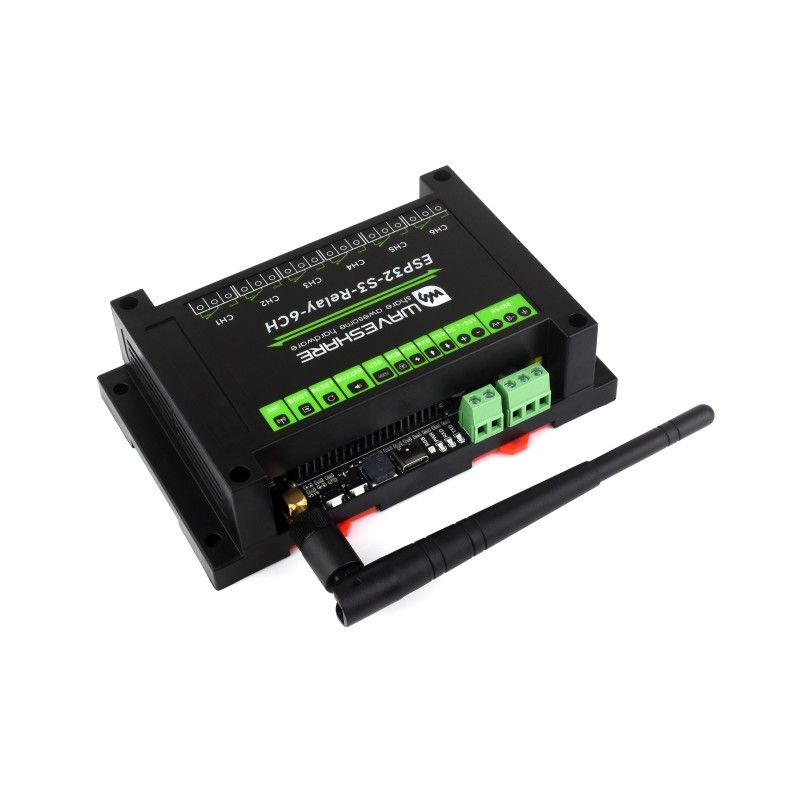

• Зовнішня 2.4G 4dB SMA антена (у комплекті) для стабільного радіозв’язку.

Інтерфейси та підключення

• RS485 (ізольований):
  • Роз’єм: гвинтова клема.
  • Апаратне автоматичне керування напрямком.
  • Захист: TVS-діод від перенапруги та ESD.
  • Вбудований узгоджувальний резистор 120R, вмикається перемичкою.

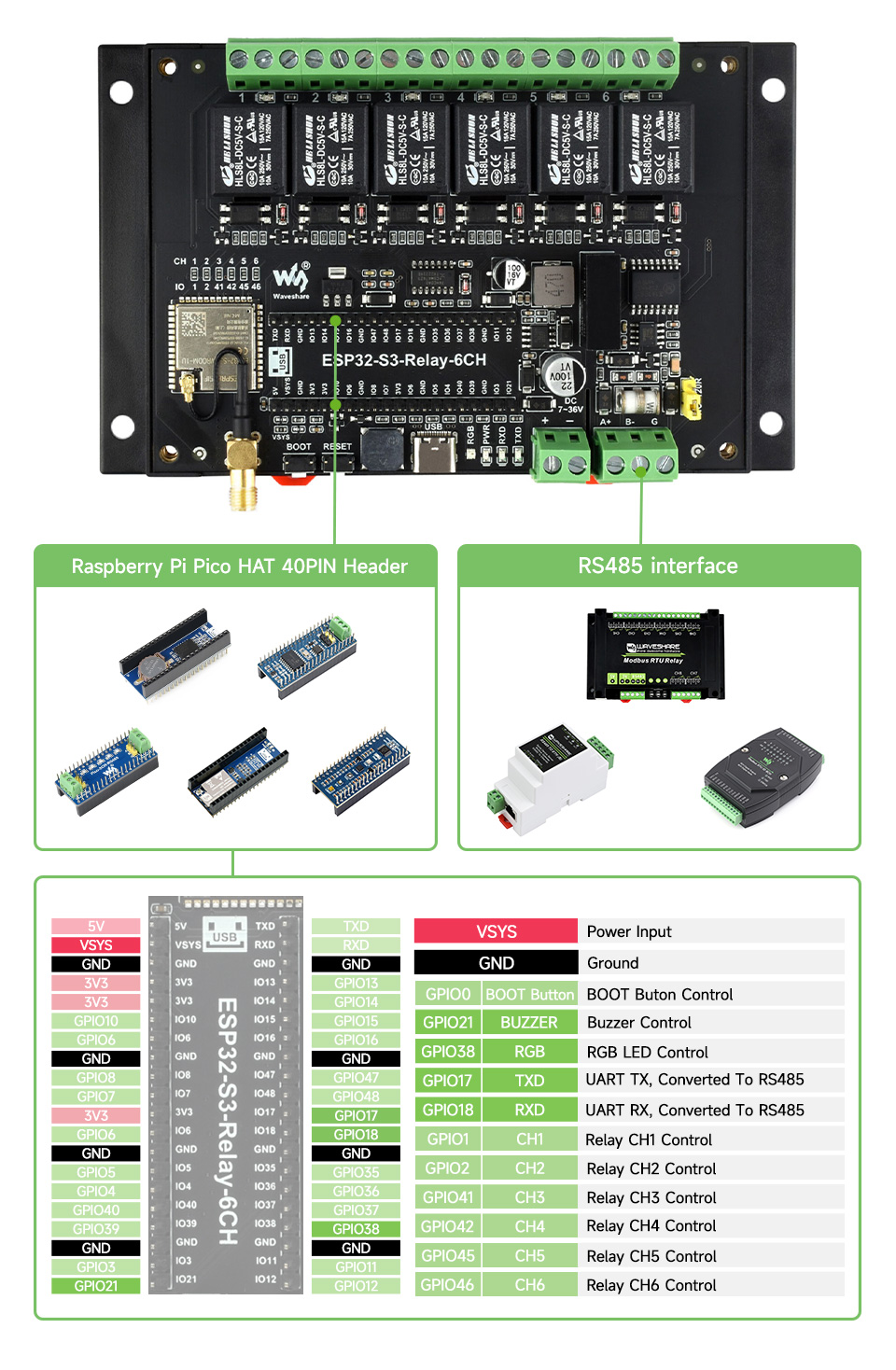

• Розширення Raspberry Pi Pico HAT:
  • Вбудований 40-контактний роз’єм, сумісний з деякими Raspberry Pi Pico HAT.
  • Можливість додати RTC, CAN, RS232, LoRa, датчики тощо.
• USB Type‑C:
  • Живлення 5 В.
  • Інтерфейс для завантаження прошивки та USB-зв’язку.
• Гвинтові клеми реле для підключення навантаження.
• Гвинтові клеми живлення з діапазоном вхідної напруги 7–36 В DC.
• Роз’єм SMA для зовнішньої антени Wi‑Fi/Bluetooth.

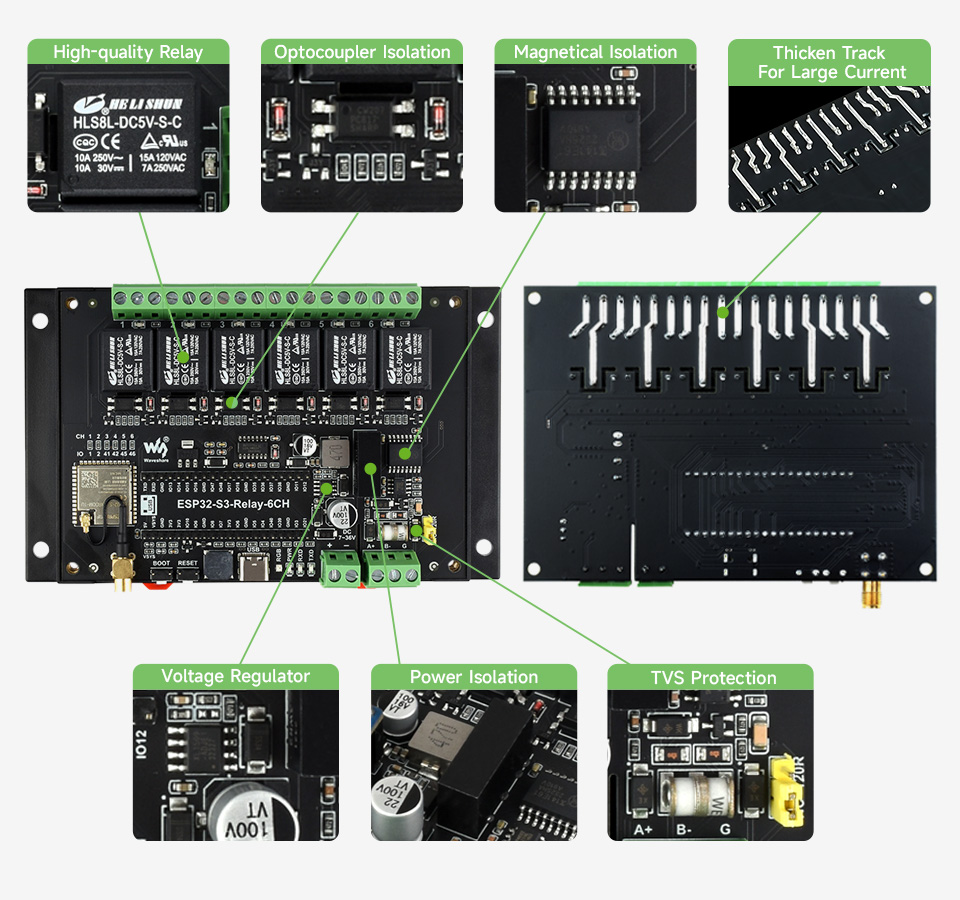

Схеми захисту та ізоляції

• Оптронна ізоляція релейних каналів – зменшення впливу високовольтних кіл на логіку керування.
• Цифрова ізоляція ліній керування для захисту від перешкод зовнішніх сигналів.
• Ізоляція вбудованого джерела живлення – стабільна ізольована напруга без окремого живлення ізольованого терміналу.
• TVS-діод для придушення імпульсних перенапруг.
• Керамічна газорозрядна трубка для додаткового захисту.

Програмне забезпечення та ресурси

• Підтримка Arduino та MicroPython.
• Комплексний SDK, ресурси для розробників та навчальні посібники виробника.
• Приклади мережевих застосунків з Waveshare.Cloud із використанням MQTT для візуалізації даних.
• Документація та приклади: www.waveshare.com/wiki/ESP32-S3-Relay-6CH.

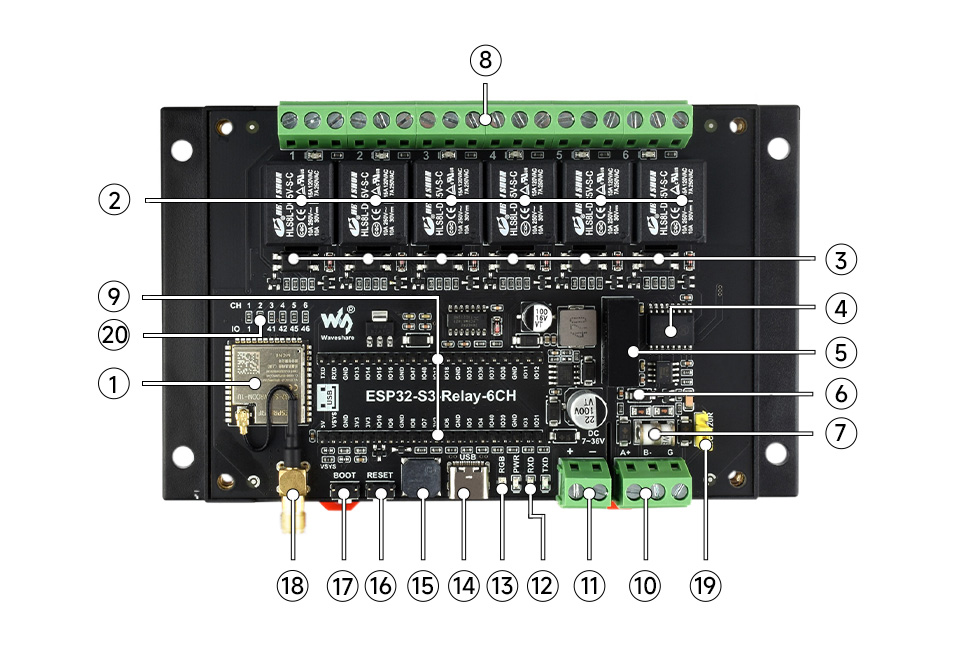

Елементи плати

1. ESP32-S3: до 240 МГц, Wi‑Fi 2,4 ГГц і BLE.
2. 6-канальні реле (≤10A 250VAC або ≤10A 30VDC на канал).
3. Оптронна ізоляція реле.
4. Цифрова ізоляція сигналів.
5. Ізольоване джерело живлення.
6. Діод TVS.
7. Керамічна газорозрядна трубка.
8. Гвинтові клеми реле.
9. 40‑pin роз’єм Raspberry Pi Pico HAT.
10. Інтерфейс RS485.
11. Гвинтова клема живлення 7–36 В DC.
12. Світлодіодні індикатори PWR, RXD, TXD.
13. Світлодіод WS2812 RGB (GPIO38).
14. Роз’єм USB Type‑C.
15. Пасивний зумер (GPIO21).
16. Кнопка RESET ESP32.
17. Кнопка BOOT ESP32.
18. SMA-роз’єм зовнішньої антени.
19. Перемичка узгоджувального резистора RS485 (120R).
20. Налаштування контактів керування реле за замовчуванням.

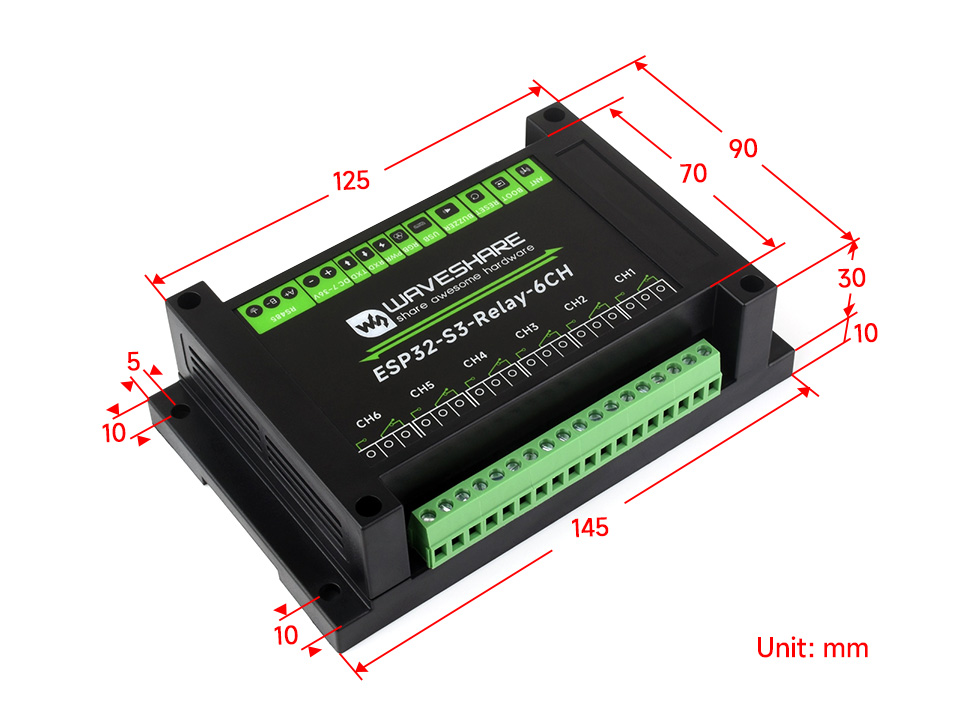

Габарити та вага

• Габаритні розміри: 145 мм × 90 мм × 30 мм.
• Вага: 0,244 кг.

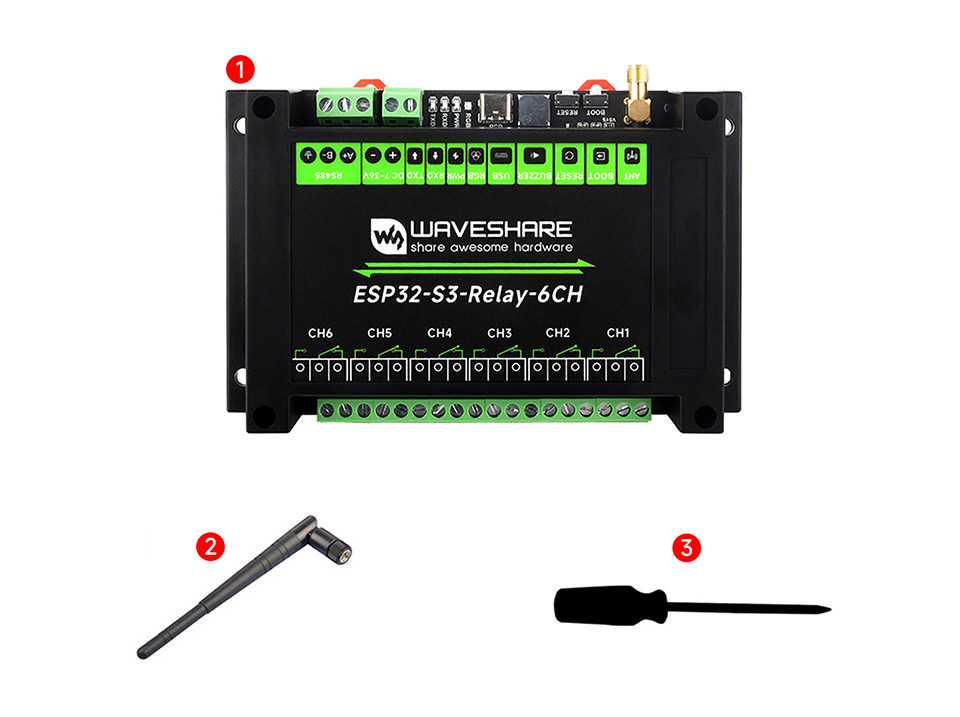

Комплект поставки

1. ESP32-S3-Relay-6CH x1.
2. 2.4G 4DB SMA антена x1.
3. Викрутка x1.

Вбудована схема захисту з кількома рівнями ізоляції забезпечує надійну роботу в промисловому середовищі.

Шість високоякісних реле з підтримкою RS485 і Wi‑Fi/Bluetooth дають змогу побудувати віддалено керовані системи автоматизації з візуалізацією даних через MQTT та Waveshare.Cloud.

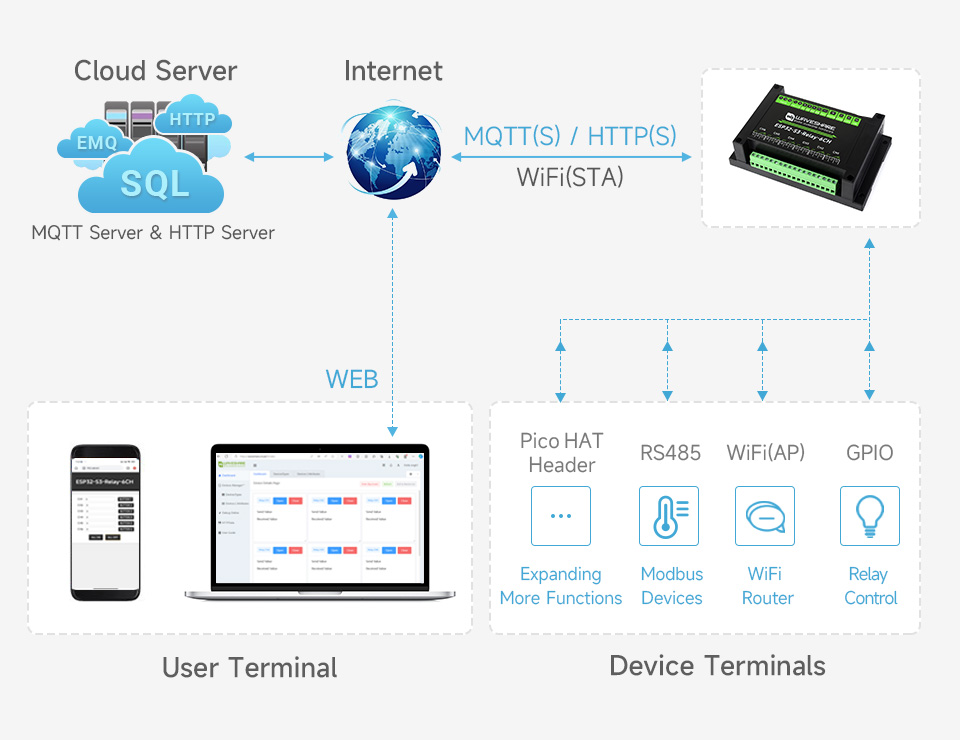

Приклади застосування: модуль демонструє роботу з хмарним сервісом Waveshare.Cloud через MQTT, що спрощує реалізацію віддаленого моніторингу та керування реле.
