Адаптер USB-CAN-FD (25029) для підключення CAN-шини через USB

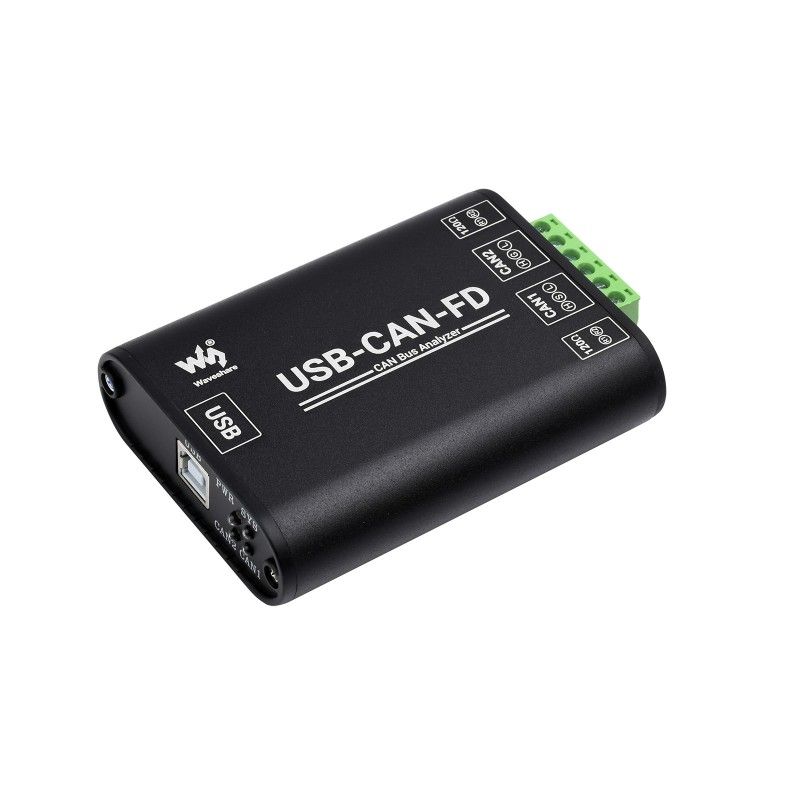

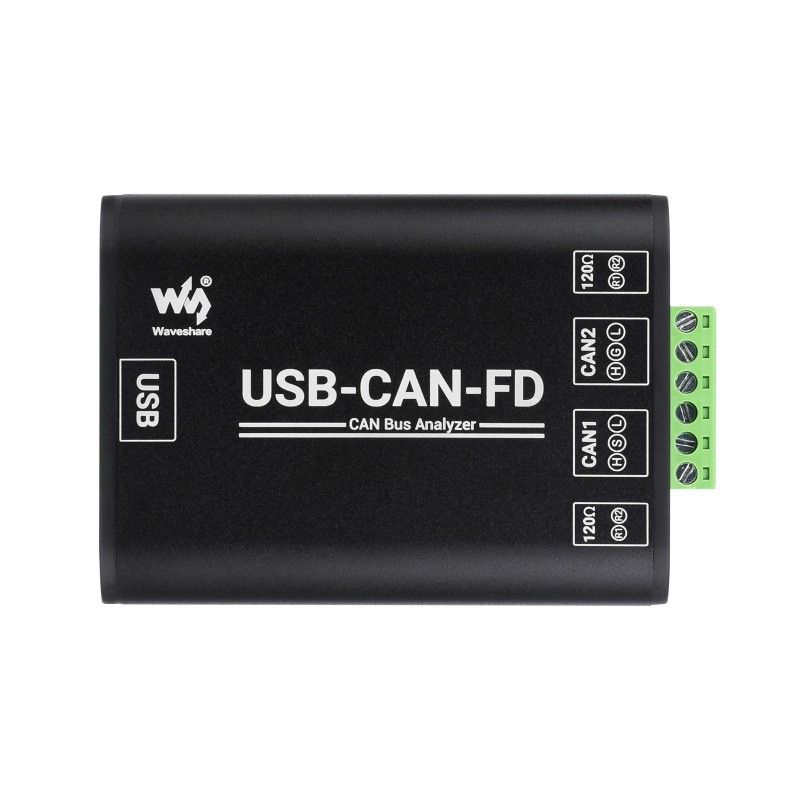

Адаптер USB-CAN-FD (25029) від Waveshare, модель 25029, — промисловий USB‑адаптер (USB Type B) для роботи з шиною CAN/CAN FD, з двома ізольованими каналами CAN FD та підтримкою протоколів CAN2.0A/B і ISO 11898-1 CAN FD V.1.0.

Призначення та сумісність

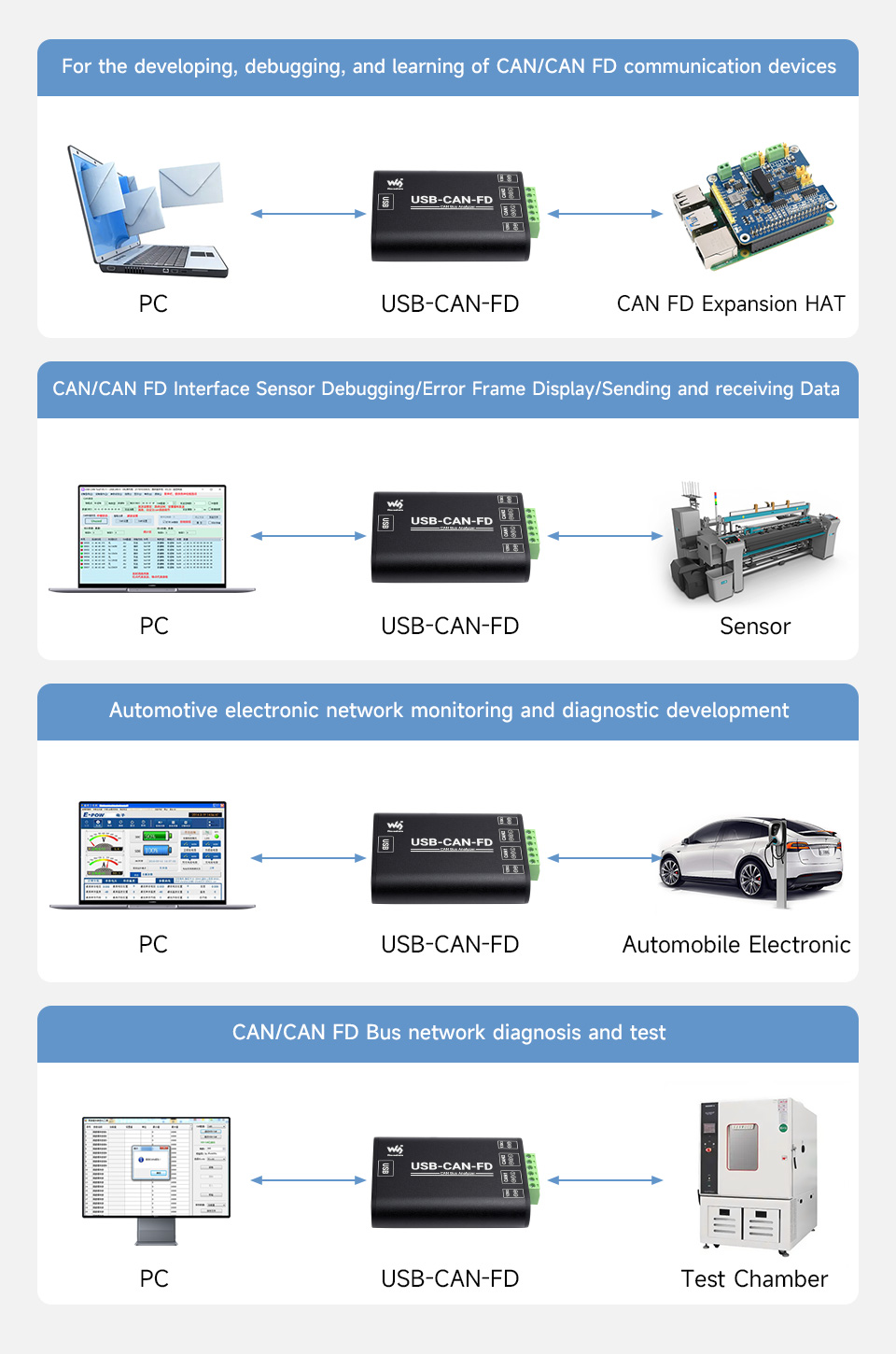

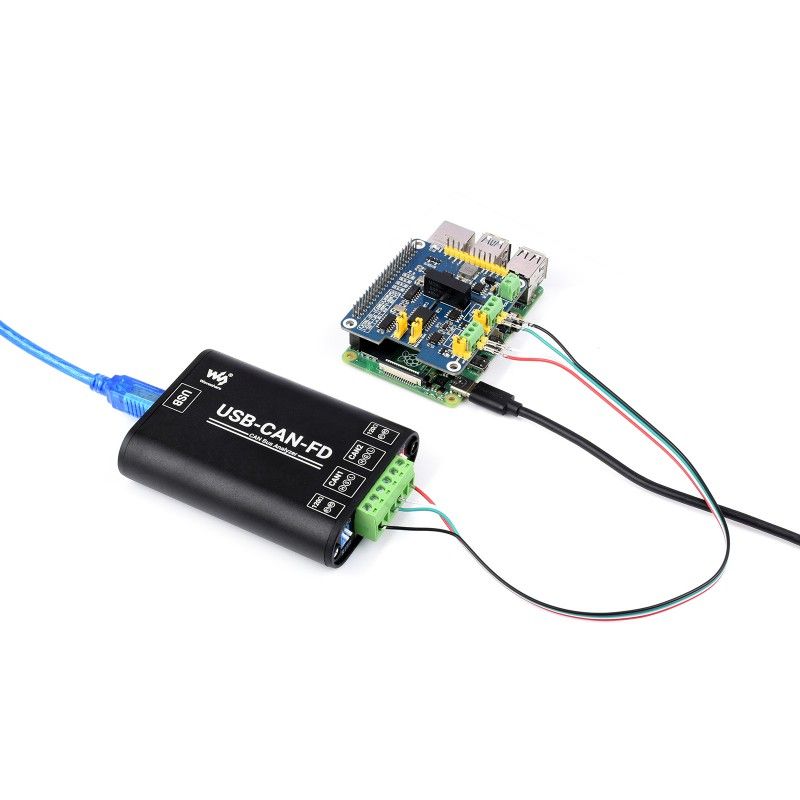

Адаптер призначений для підключення ПК або промислового керуючого хоста до мережі CAN/CAN FD через USB. Підходить для інженерів, розробників і сервісних фахівців для моніторингу, діагностики, збору й аналізу даних у системах на базі шини CAN/CAN FD у реальному часі.

Підтримувані операційні системи:

• Windows XP/7/8/10/11 (32/64 біт)

Linux наразі не підтримується, драйвери знаходяться на стадії розробки.

Основні характеристики

• Тип продукту: промисловий конвертер інтерфейсу USB в CAN FD, інтерфейсна плата шини CAN/CAN FD та аналізатор протоколу CAN/CAN FD.
• Вбудований високошвидкісний інтерфейс USB2.0.
• Два незалежні інтерфейси шини CAN/CAN FD (CAN1 і CAN2) з повною електричною ізоляцією, ізольована напруга 3000 В DC.
• Підтримувані протоколи: CAN2.0A, CAN2.0B, ISO 11898-1 CAN FD V.1.0, підтримуються стандартні та розширені кадри.

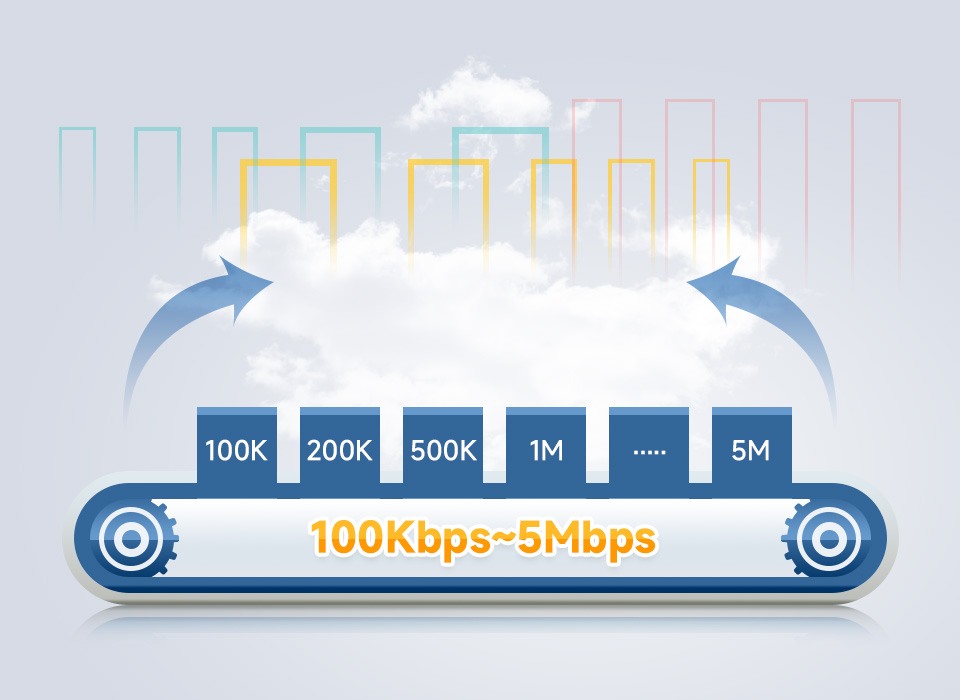

• Діапазон швидкості передачі CAN: 100 Кбіт/с ~ 5 Мбіт/с, налаштовується програмно, підтримується розрахунок та автоматичне визначення параметрів.
• Продуктивність:
  • до 20000 кадрів/с на прийом для кожного каналу CAN/CAN FD;
  • до 5000 кадрів/с на передавання для кожного каналу.
• Буфер на канал: 1500 кадрів у прийомі та 64 кадри у передаванні, з автоматичною повторною передачею у разі помилки.
• Робоча температура: -40…+85 °C.
• Корпус: алюмінієвий сплав + 3D вогнезахисні ізоляційні листи з обох сторін для підвищення електробезпеки та ресурсу.

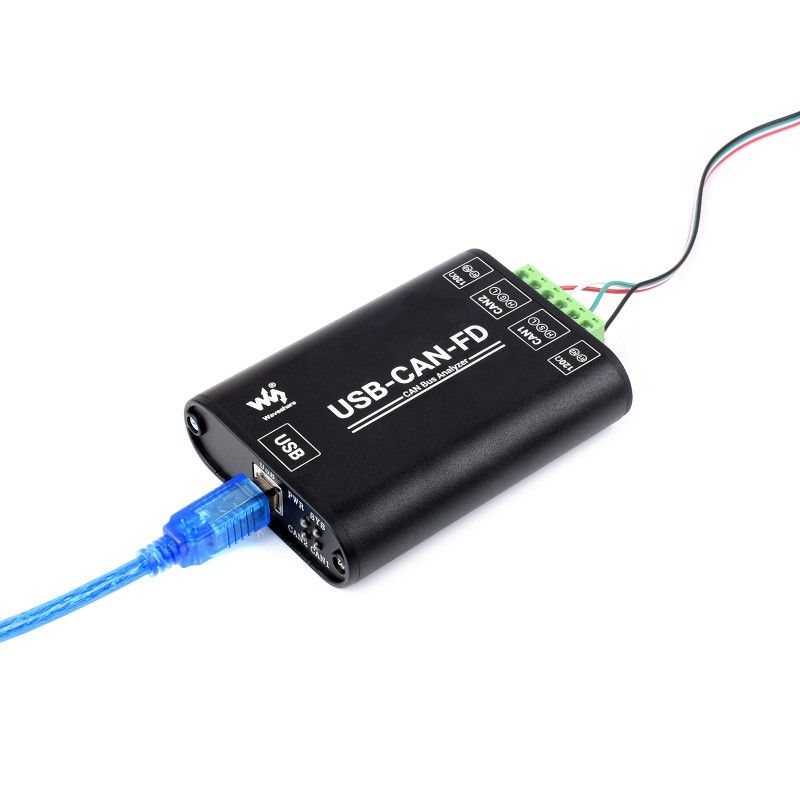

Інтерфейси та підключення

• Інтерфейс до ПК: USB2.0, роз’єм USB Type B, живлення 5 В безпосередньо від USB, без зовнішнього джерела живлення.
• Шина CAN/CAN FD:
  • 2 незалежні канали: CAN1 і CAN2.

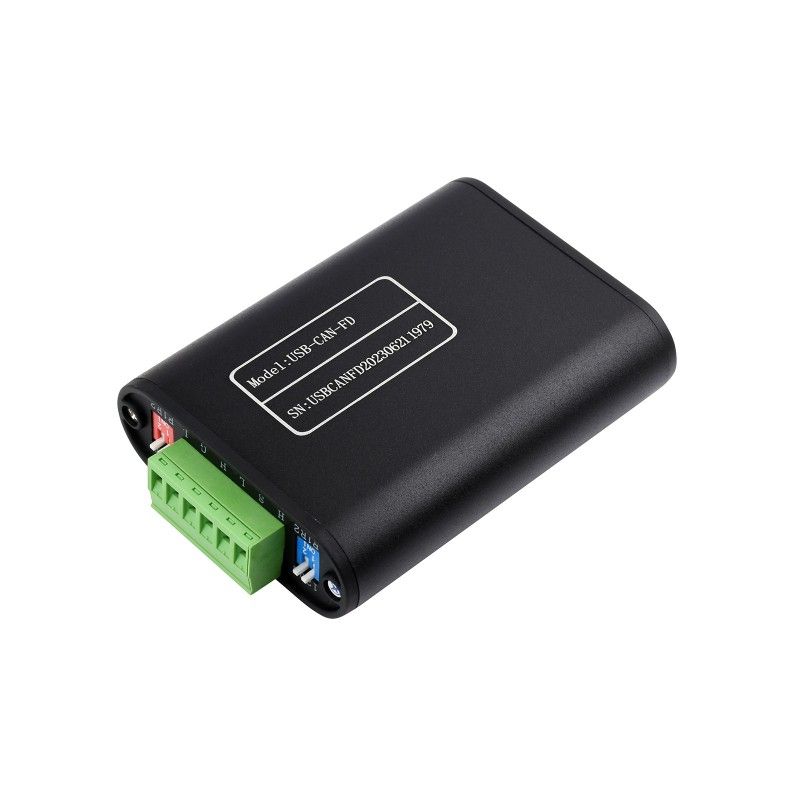

  • Роз’єм: гвинтова клема шини CAN з кроком 5,08 мм (OPEN6).

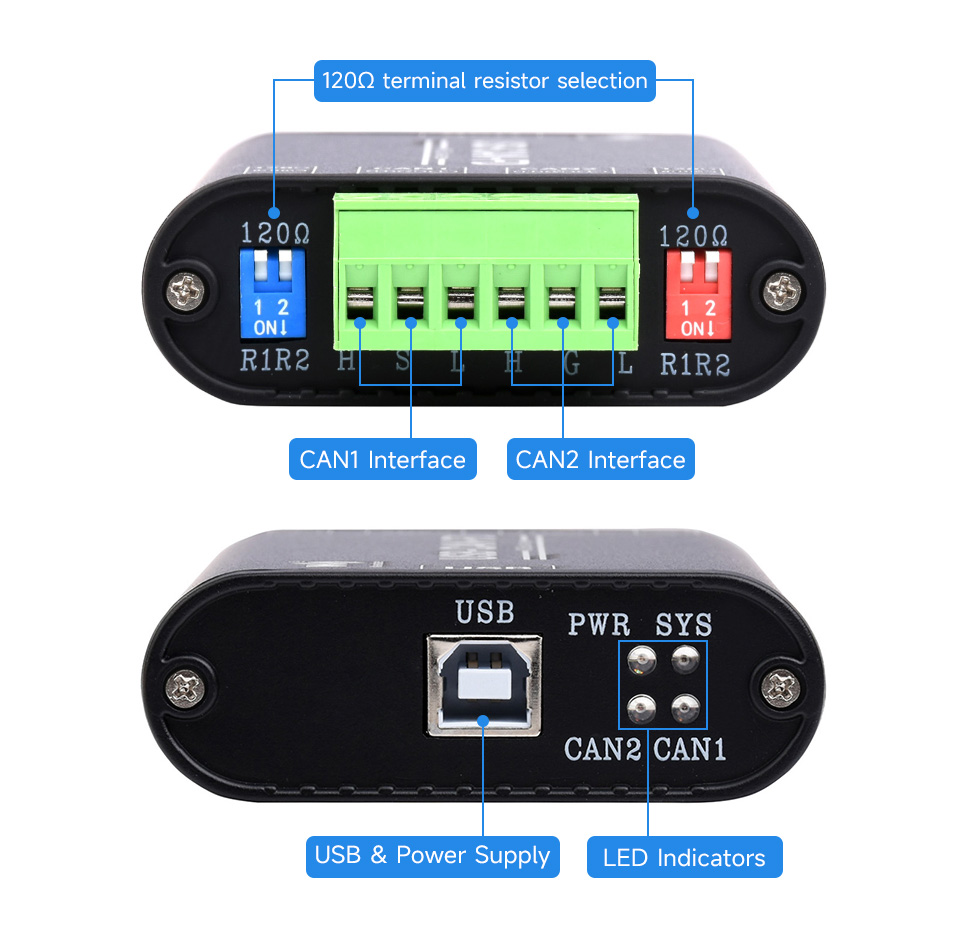

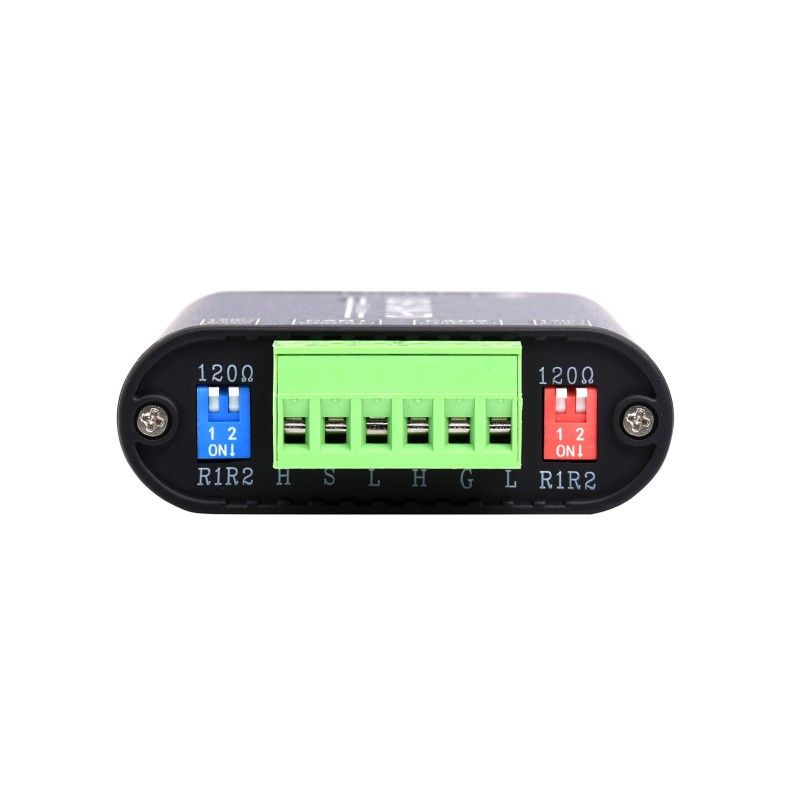

  • Кінцеве узгодження: по два вбудовані резистори 120 Ом на кожен канал, вмикаються перемикачем.

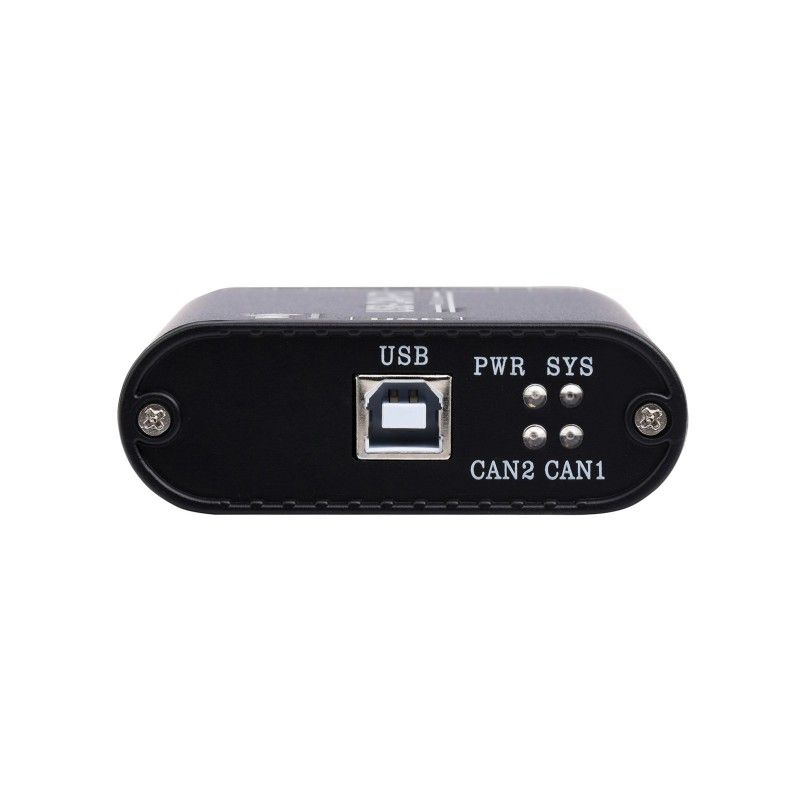

• Світлодіодні індикатори:
  • PWR — індикатор живлення.
  • SYS — індикатор стану системи, світиться при помилці шини.
  • CAN1 — активність каналу CAN1 (миготіння при прийомі/передачі).
  • CAN2 — активність каналу CAN2 (миготіння при прийомі/передачі).

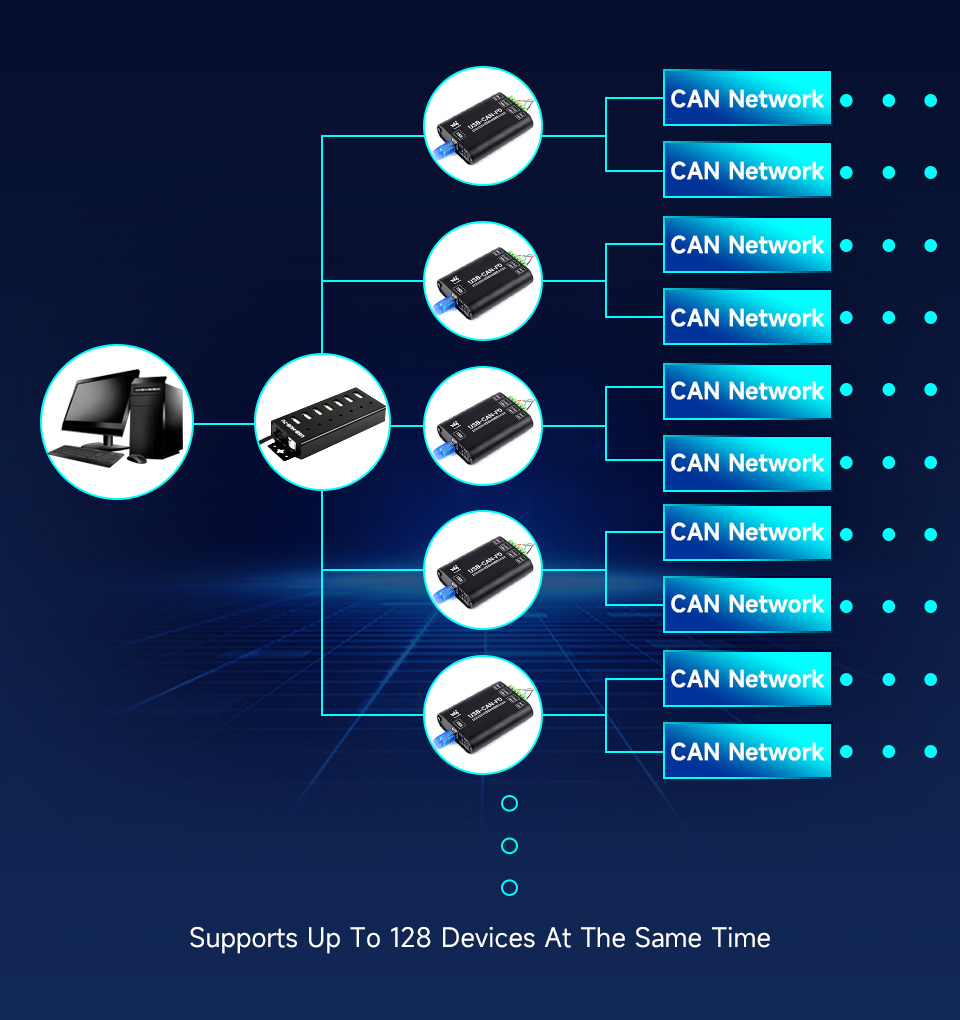

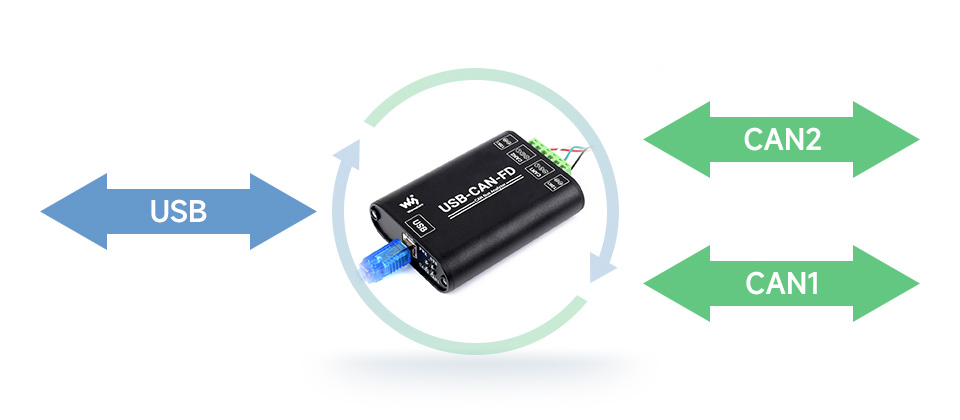

Пристрій підтримує двонаправлену передачу між USB і двома інтерфейсами CAN/CAN FD, канали можуть працювати незалежно, не заважаючи один одному. Один ПК може одночасно працювати з кількома такими адаптерами (тестовано до 128 пристроїв) для паралельного моніторингу кількох CAN-мереж.

Програмне забезпечення та ресурси

Адаптер постачається з драйверами для Windows, програмою CAN FD Tools, прикладами вторинної розробки та навчальними матеріалами. Підтримуються приклади для середовищ розробки:

• C#
• VC
• Delphi
• Qt
• LabVIEW
• Python / Python-Can

Детальну технічну документацію та додаткові матеріали можна знайти у Wiki виробника:

www.waveshare.com/wiki/USB-CAN-FD

Габарити та вага

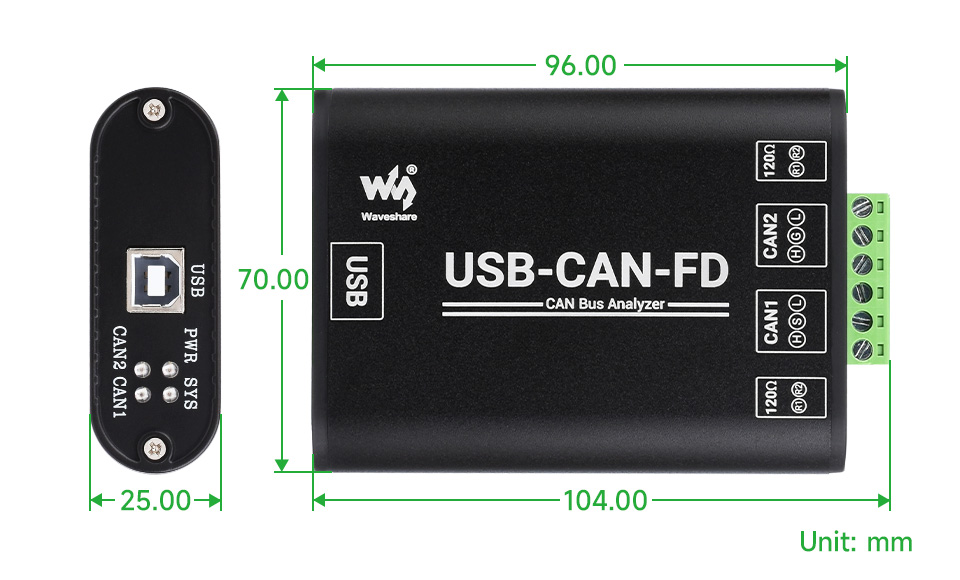

• Габарити: 104 × 70 × 25 мм
• Вага: 0,231 кг

Комплект поставки

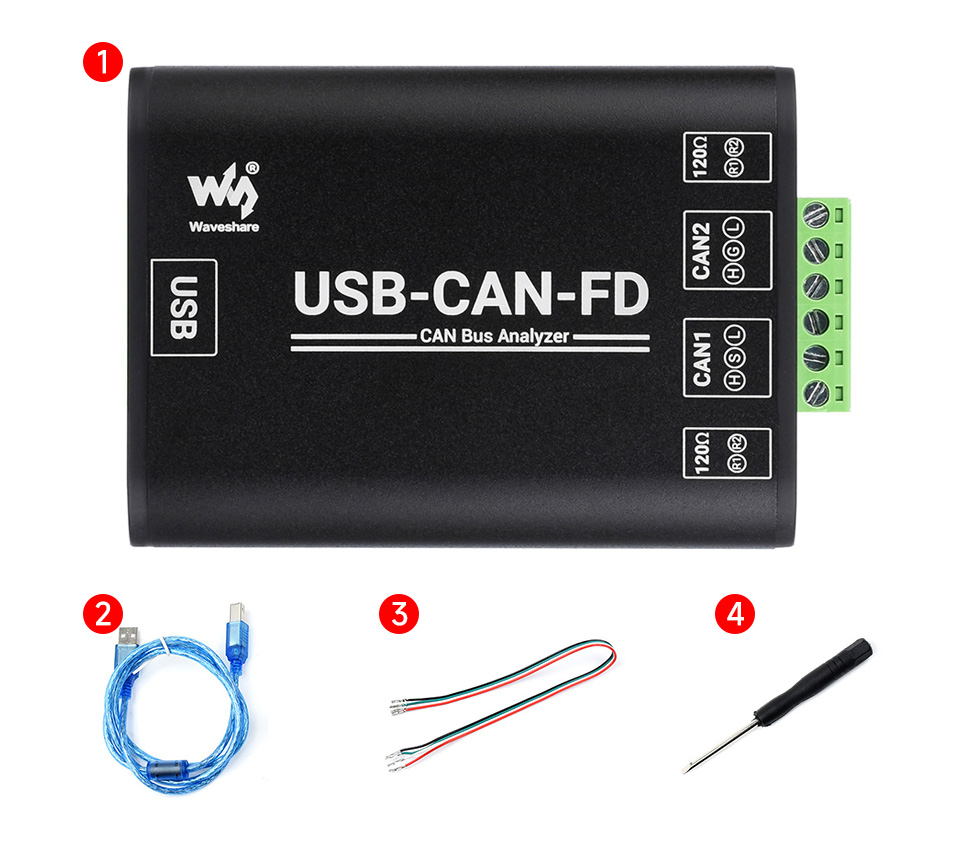

1. USB-CAN-FD x1
2. Кабель USB типу A – USB типу B x1
3. 4-контактний кабель x1
4. Викрутка x1
