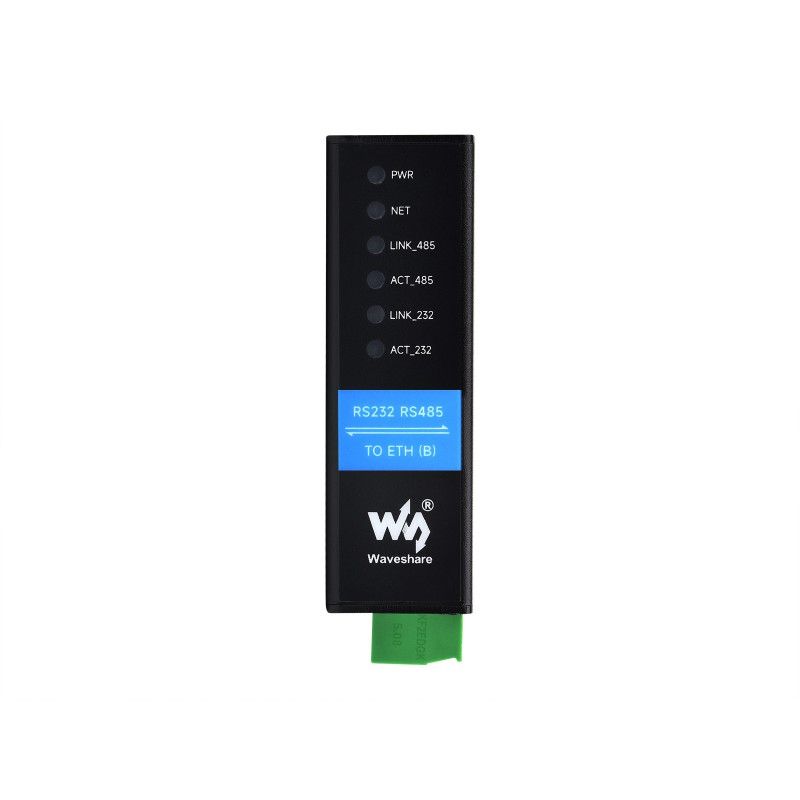

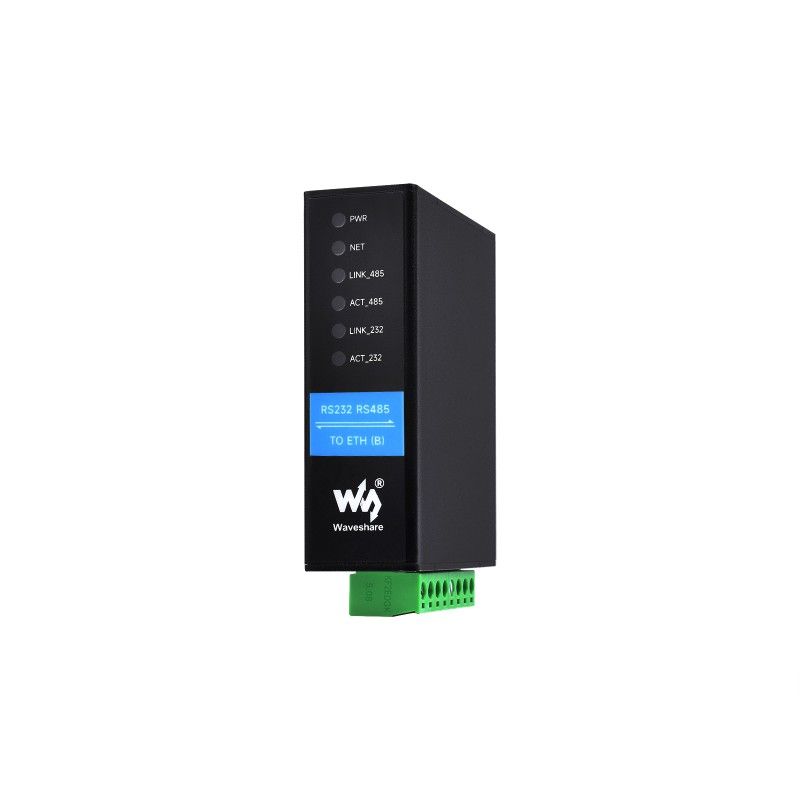

Adapter Адаптер RS232 RS485 TO ETH (B) (25108) конвертер інтерфейсів RS232/RS485 в Ethernet

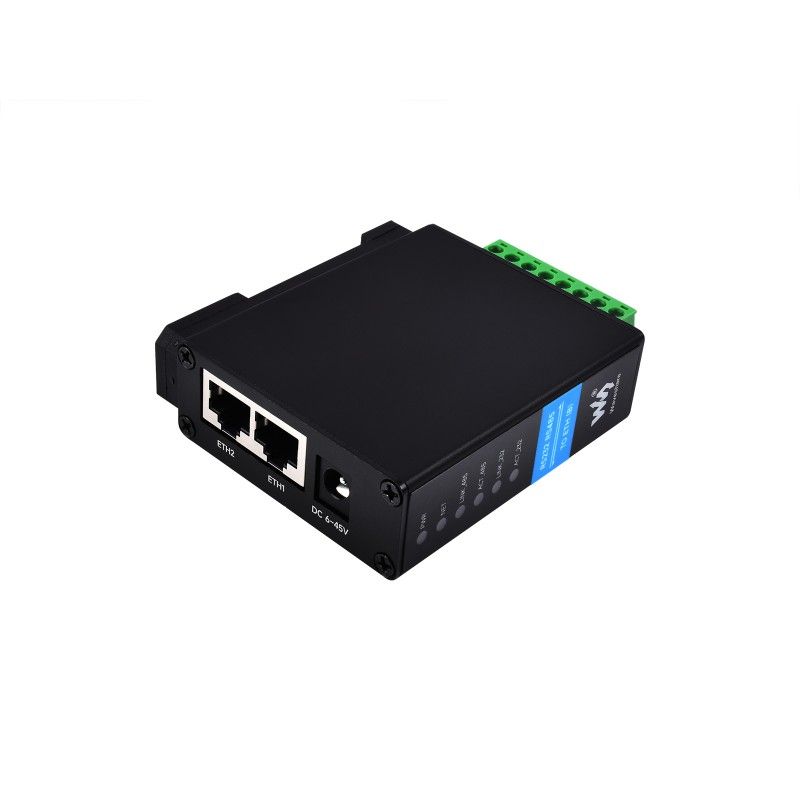

Адаптер RS232 RS485 TO ETH (B) (25108) від Waveshare, модель 25108 – промисловий послідовний сервер для двонаправленої прозорої передачі даних між RS232/RS485 та Ethernet (RJ45), країна виробника: Made in China.

Призначення та сумісність

Пристрій дозволяє підключати обладнання з інтерфейсами RS232 та RS485 до мережі Ethernet через роз’єм RJ45. RS232 і RS485 порти можуть працювати незалежно та одночасно, забезпечуючи прозору передачу даних через Ethernet.

Адаптер підходить для підключення промислових контролерів, датчиків, лічильників, моніторів та іншого обладнання, де потрібні віддалений моніторинг, збір даних, реалізація шлюзу IoT, безпека/моніторинг IoT та інтелектуальний моніторинг приладів.

Основні характеристики

• Тип аксесуара: адаптер послідовний–Ethernet.
• Інтерфейси: 1 × RS232, 1 × RS485, 2 × Ethernet RJ45 (10/100M, автоузгодження, захист від перенапруги 2 кВ).

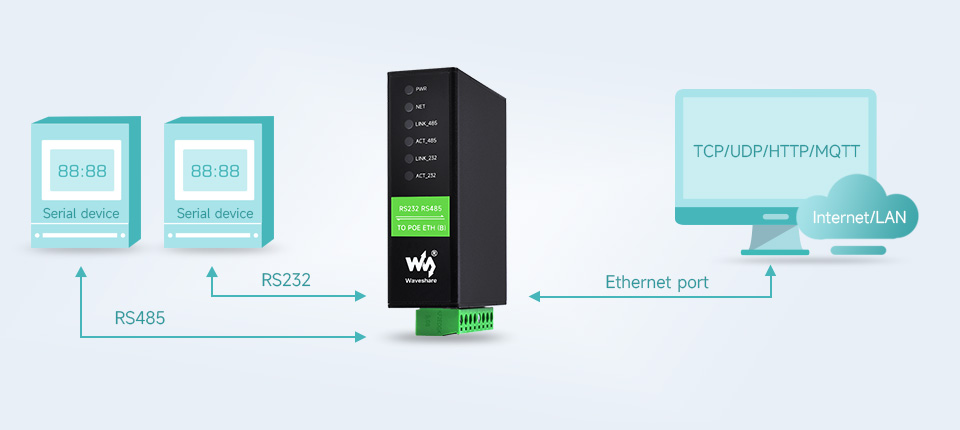

• Двонаправлена прозора передача даних між RS232/RS485 та Ethernet.
• Два незалежні послідовні канали (RS232 та RS485) можуть приймати й передавати одночасно.
• Промислова ізоляція живлення та сигналу, вбудовані засоби захисту (TVS, запобіжник, діод захисту).

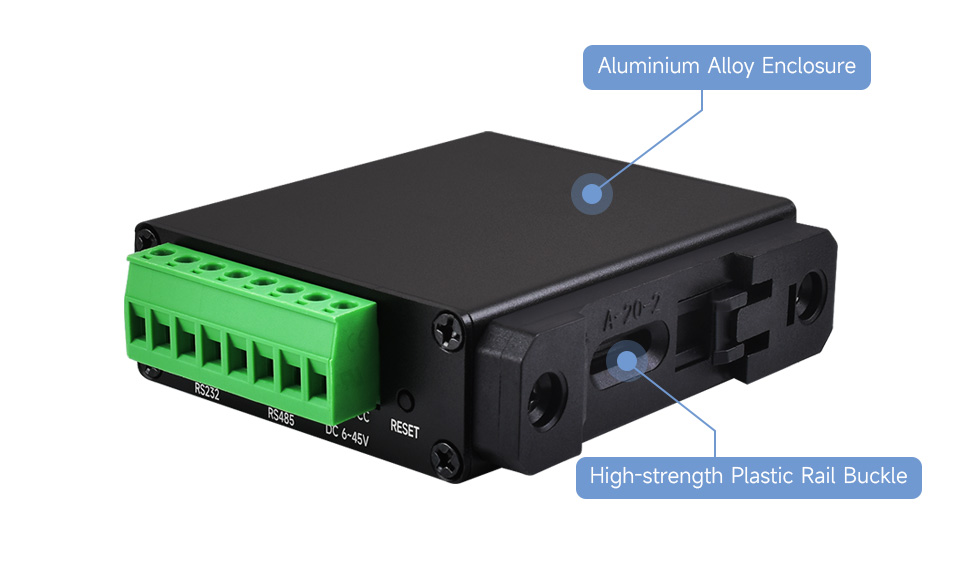

• Корпус з алюмінієвого сплаву з анодним покриттям.

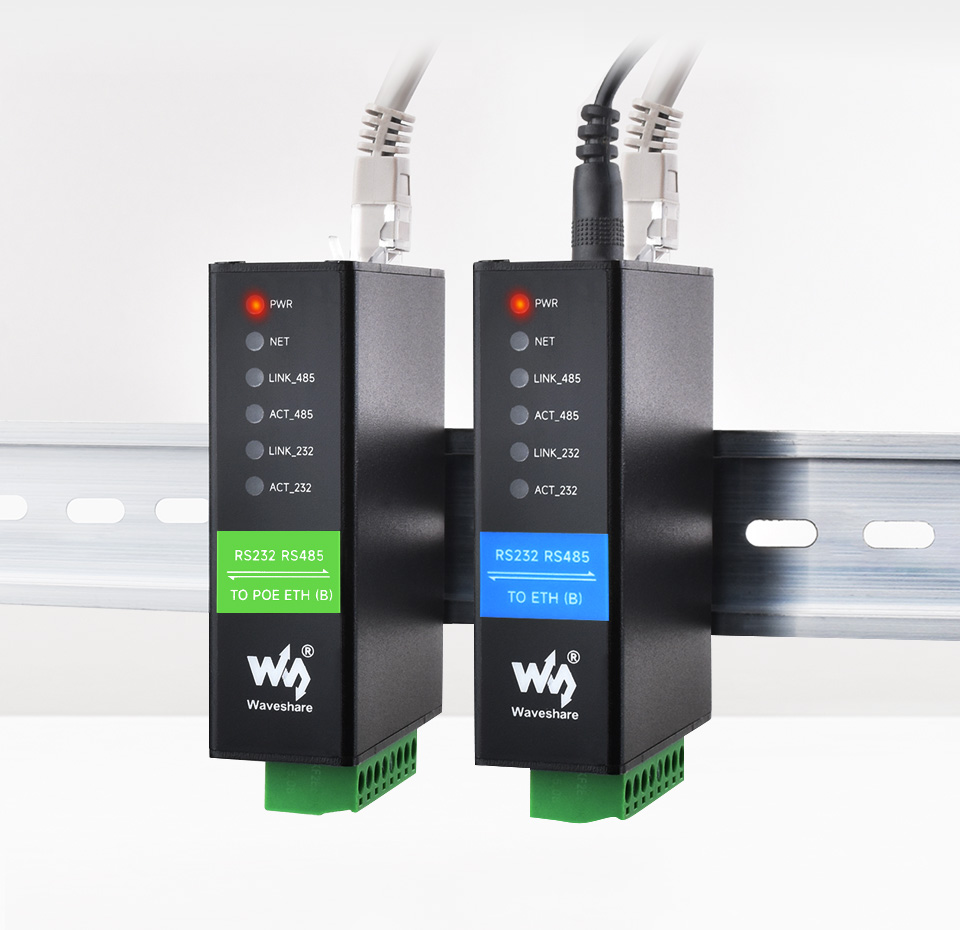

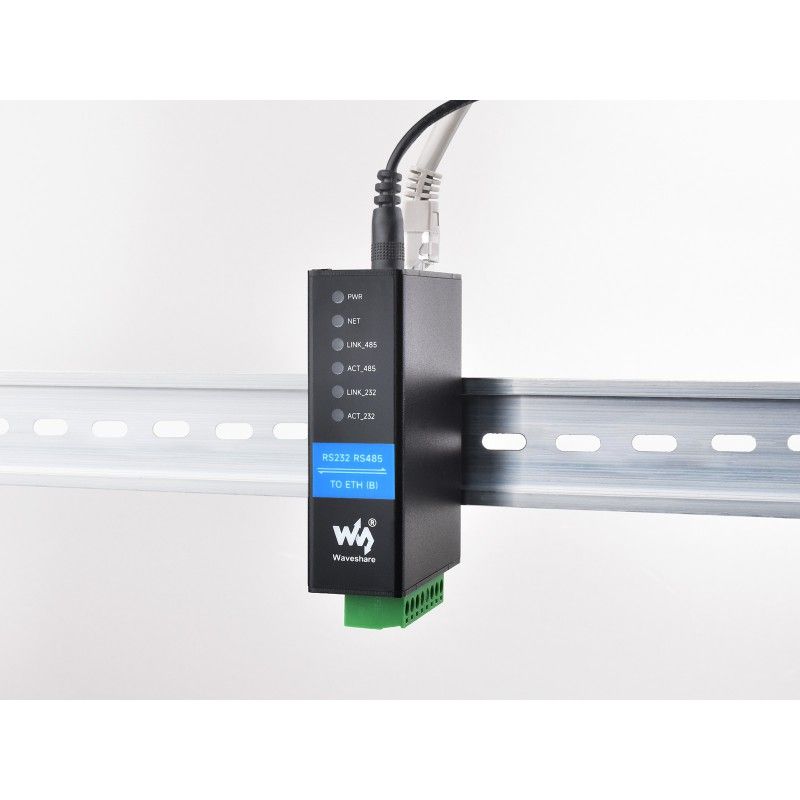

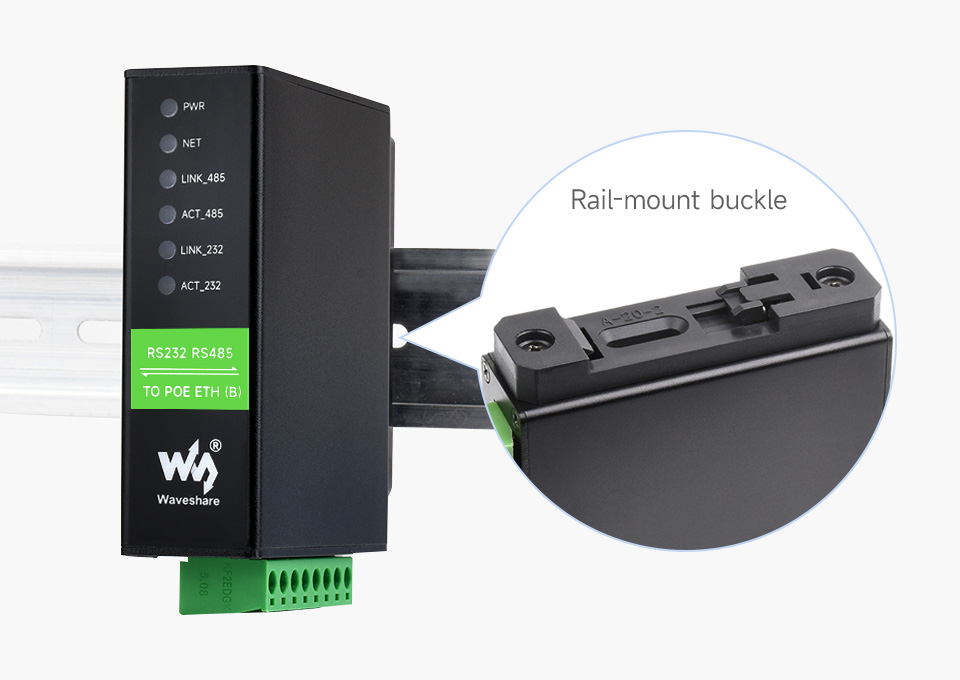

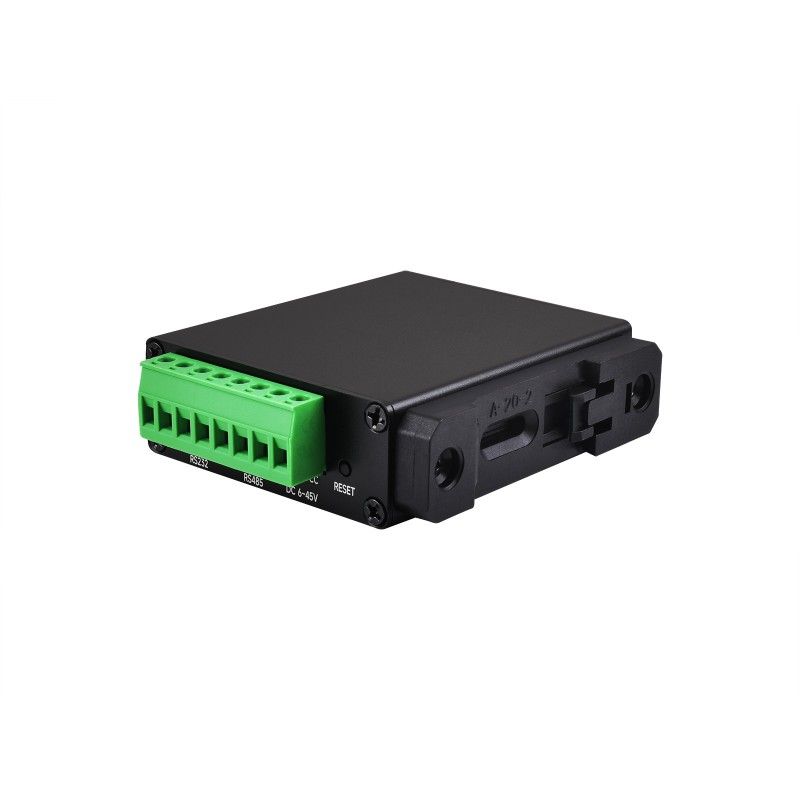

• Підтримка монтажу на DIN-рейку.

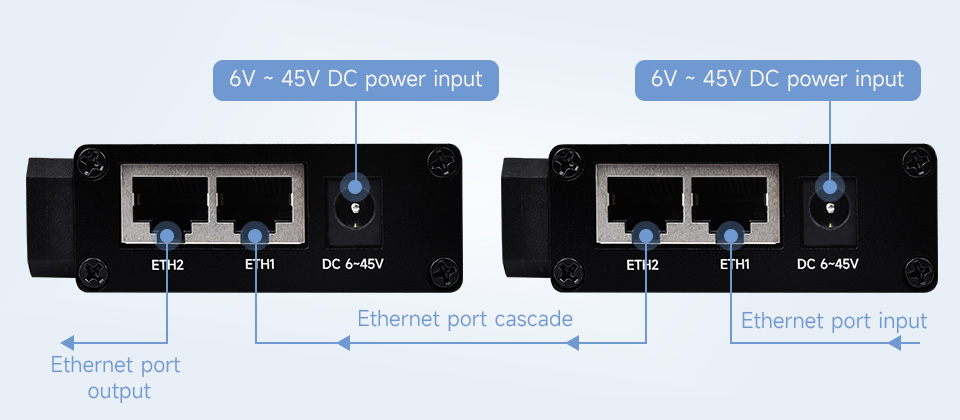

• Два Ethernet-порти, один може використовуватись для каскаду до 8 модулів.

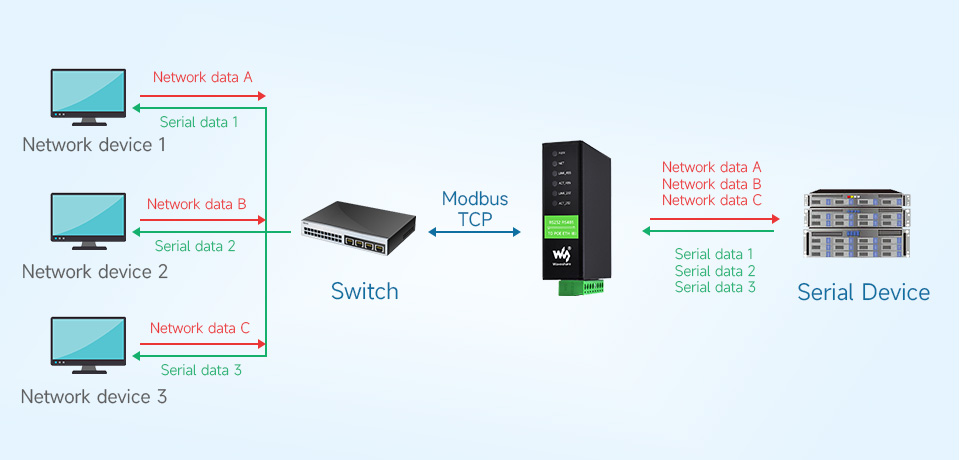

• Підтримка мультіхост-режиму та повторного опитування кількох хостів.

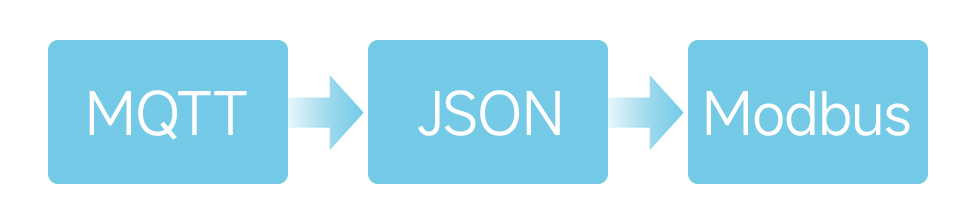

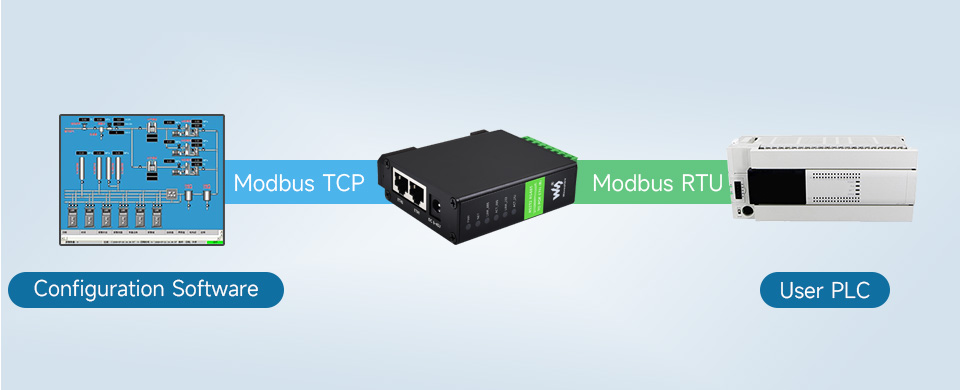

• Підтримка шлюзу Modbus, MQTT/JSON до Modbus та режиму збору даних JSON.
• Конфігурація через веб-інтерфейс, хост-програму або бібліотеку керування пристроєм.
• Незалежний повний дуплекс по Ethernet.
• Протоколи Ethernet: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.

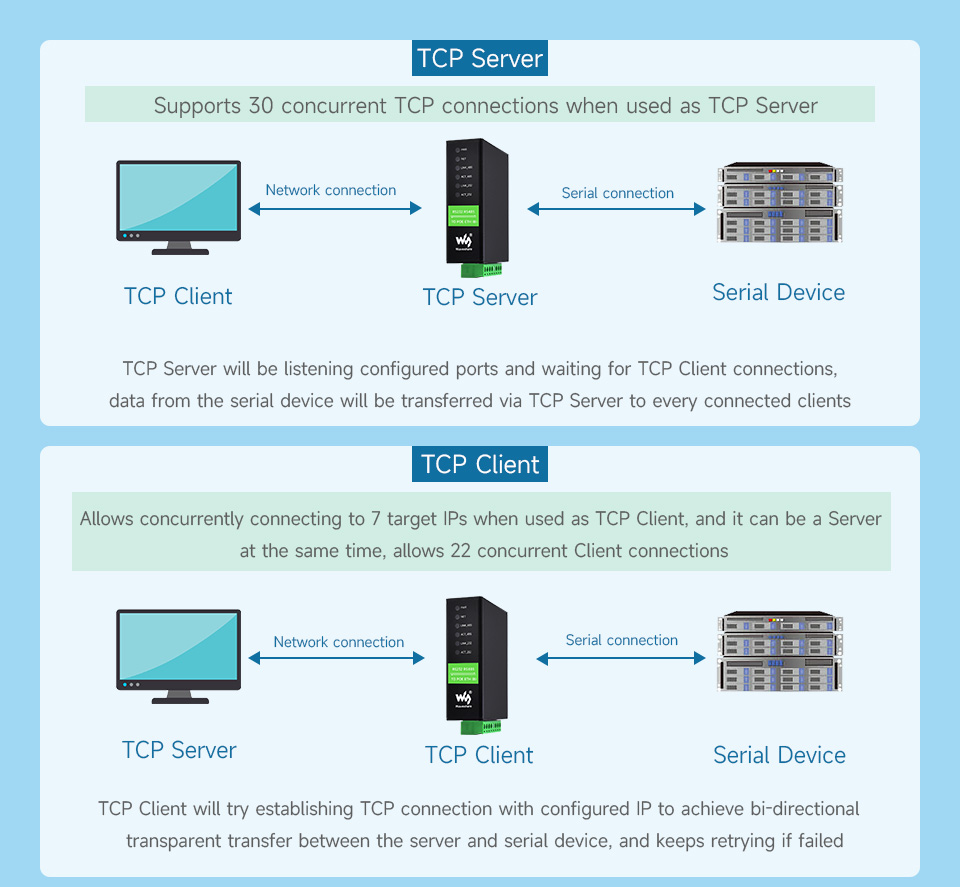

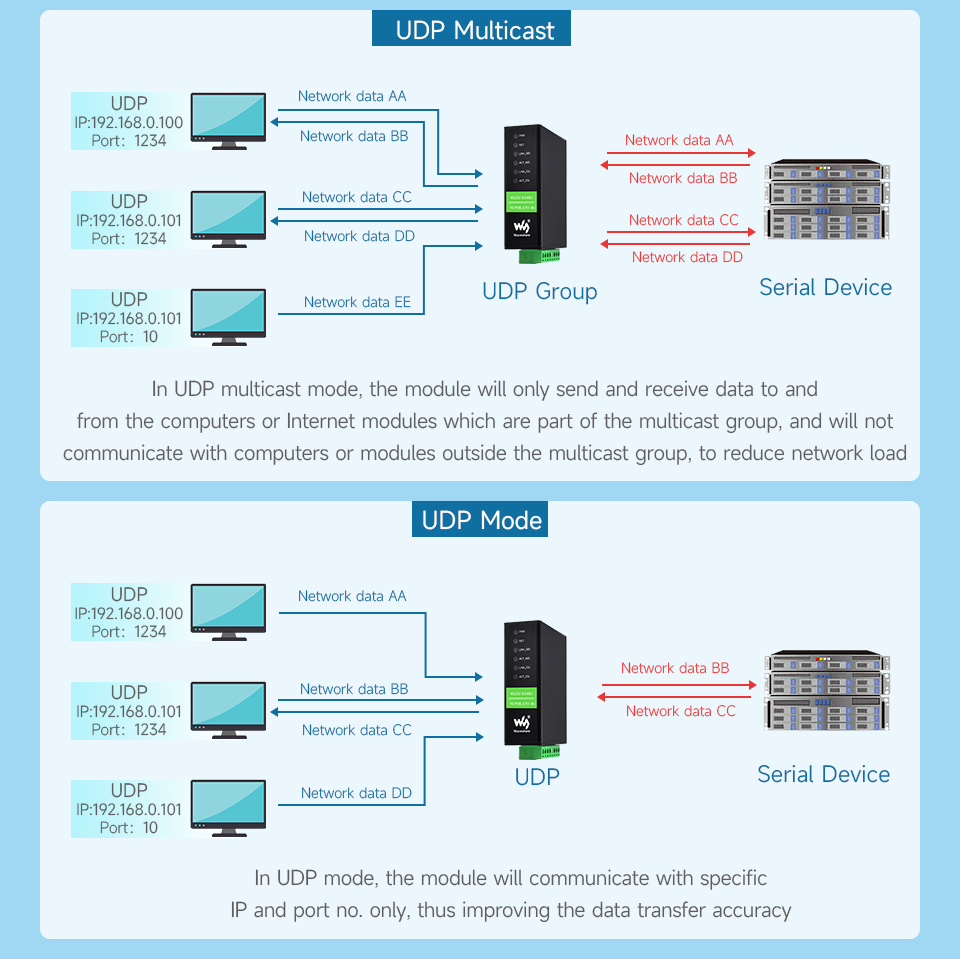

• Режими роботи: TCP Server, TCP Client (сумісно з TCP Server), UDP, UDP multicast, VCOM.
• Підтримка протоколу NTP, DHCP, DNS.

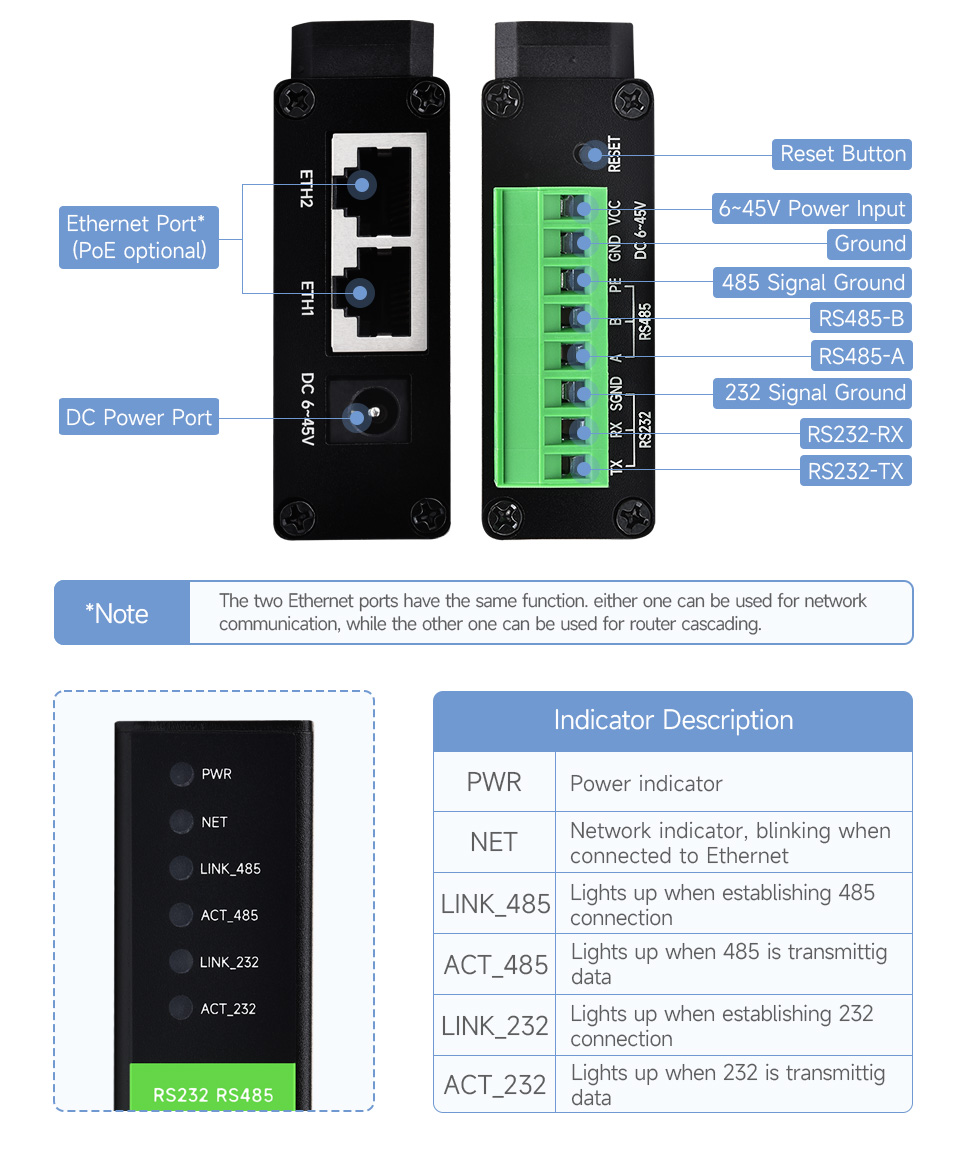

Інтерфейси та підключення

• Ethernet: 2 × RJ45 10/100M з автоузгодженням та захистом від перенапруги 2 кВ.
• Послідовні порти: ізольовані RS232 і RS485 (2 канали, незалежний прийом/передача).
• Швидкість передачі по послідовному інтерфейсу: 300–115200 біт/с.
• Біт парності: none, odd, even, mark, space.
• Біт даних: 5–9 біт, контроль потоку: н/д.

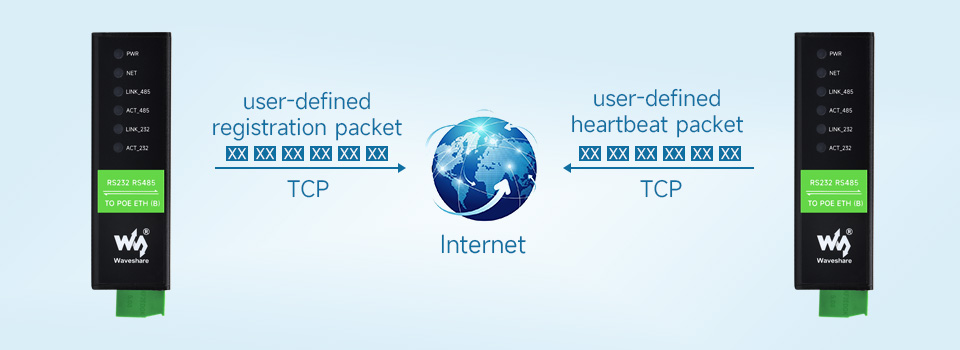

Конфігурація мережевих параметрів здійснюється через веб-браузер або хост-програму; підтримується підключення за IP/доменним ім’ям, а також користувацькі пакети heartbeat/реєстрації для інтеграції з серверами.

Живлення та умови експлуатації

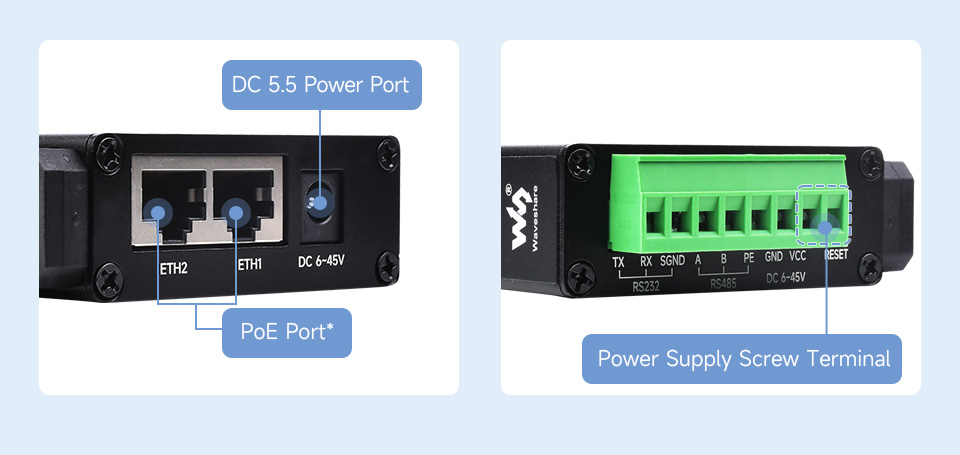

• Живлення: порт DC 5,5 та гвинтова клема постійного струму 6–45 В.
• Широкий діапазон вхідної напруги, промислова ізоляція живлення.
• Робоча температура: -40 ℃ … +85 ℃.
• Відносна вологість: 5 % … 95 %.

Блок живлення не входить до комплекту, рекомендовано використовувати адаптер живлення 12 В (з відповідними характеристиками навантаження).

MQTT, JSON та Modbus

Як шлюз MQTT, пристрій може прозоро передавати послідовні дані на MQTT-сервери (Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо). Отримані Modbus RTU або нестандартні послідовні дані можуть бути проаналізовані у формат JSON і упаковані в MQTT-пакети.

У режимі шлюзу JSON збору даних адаптер зчитує дані з приладів по RS485 (у тому числі Modbus RTU, 645 instrument 97/07 версій та інші нестандартні протоколи RS485), перетворює їх у JSON та надсилає на сервер по MQTT, HTTP POST або HTTP GET. Формат завантажених даних налаштовується через хост-програму.

Габарити та вага

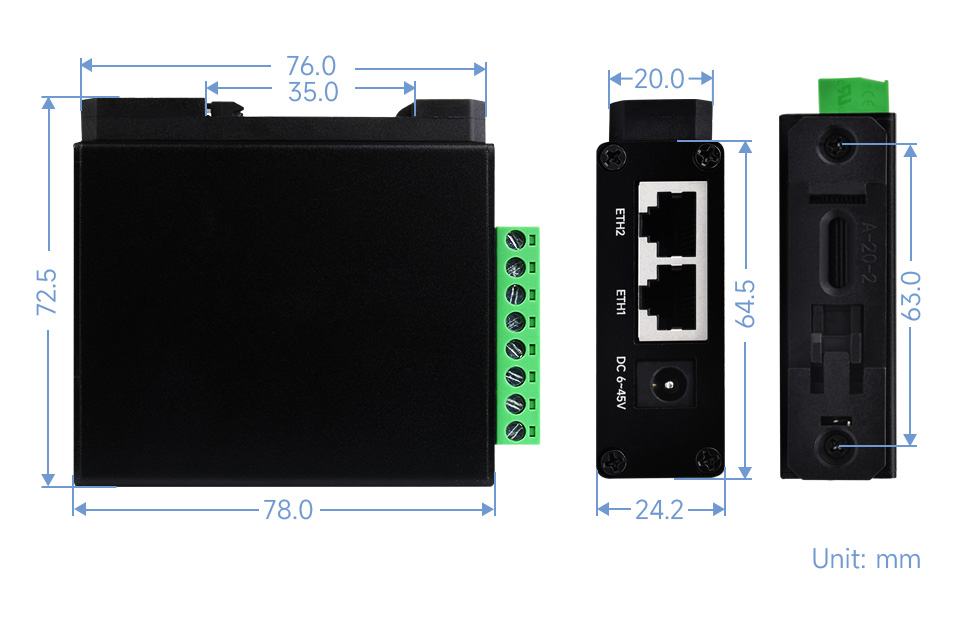

• Габаритні розміри (Д × Ш × В): 78,0 × 72,5 × 24,2 мм.
• Вага: 0,134 кг.

Комплект поставки та ресурси

• 1 × RS232 RS485 TO ETH (B) (адаптер Waveshare).

Докладну технічну інформацію, приклади конфігурації та використання можна знайти у Wiki-відповіднику виробника:
www.waveshare.com/wiki/RS232_RS485_TO_POE_ETH_(B).
