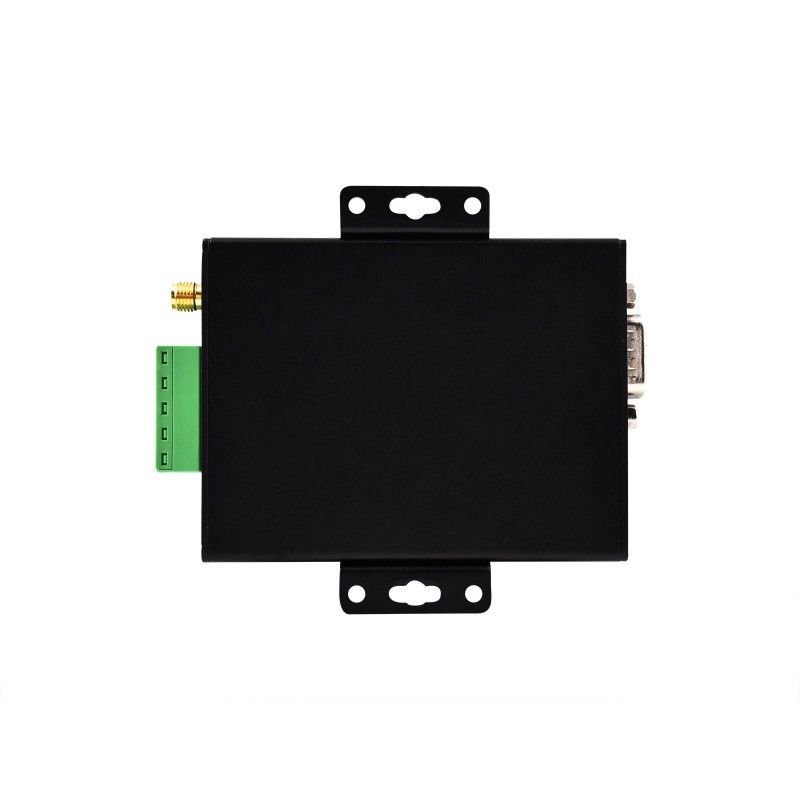

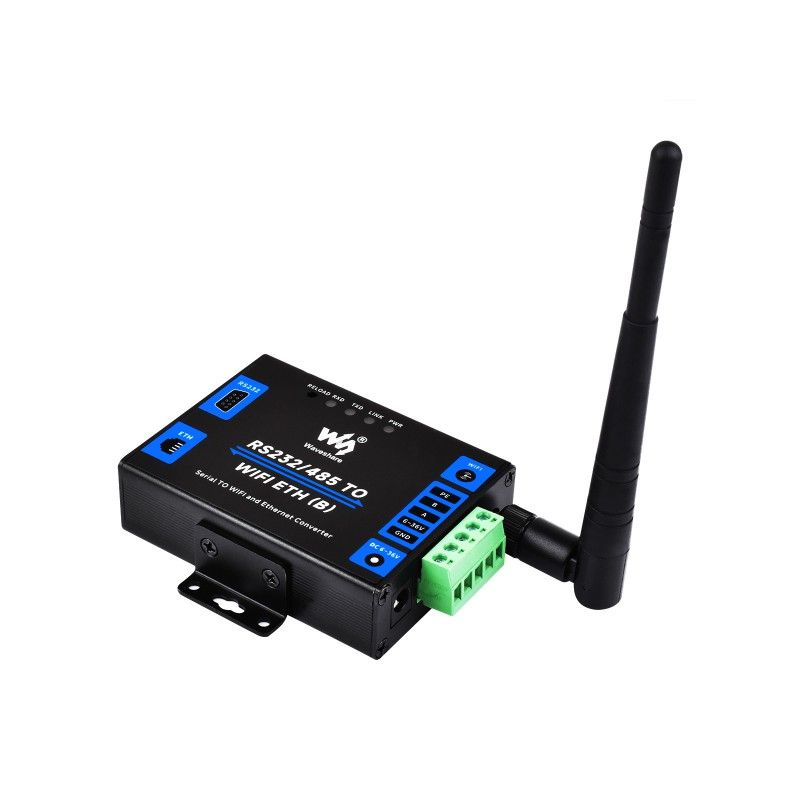

Адаптер RS232/485 to WiFi ETH (B) 25222 – перетворювач інтерфейсів RS232/RS485 у Ethernet/WiFi

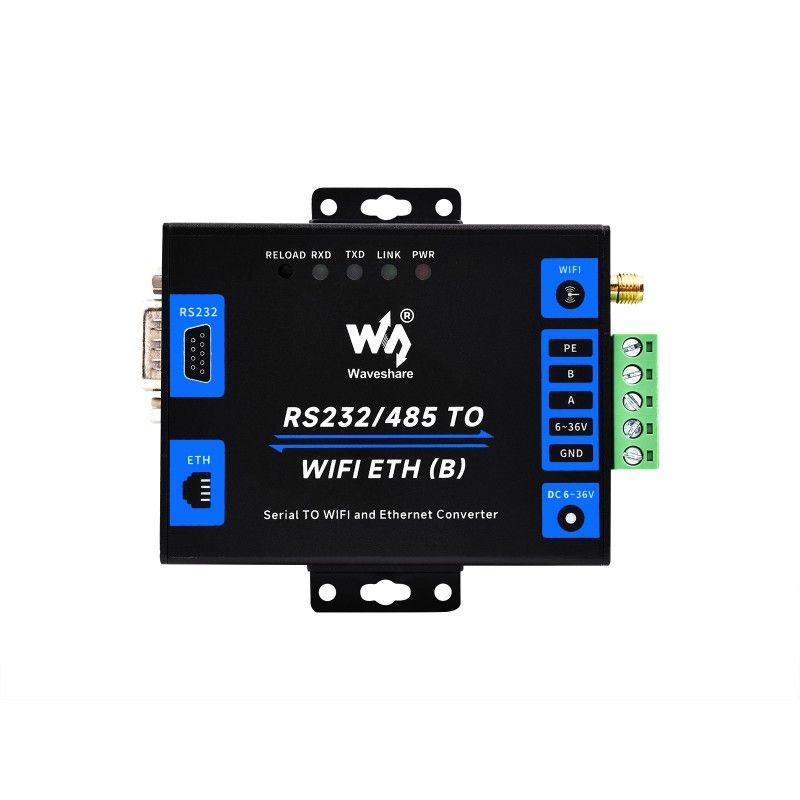

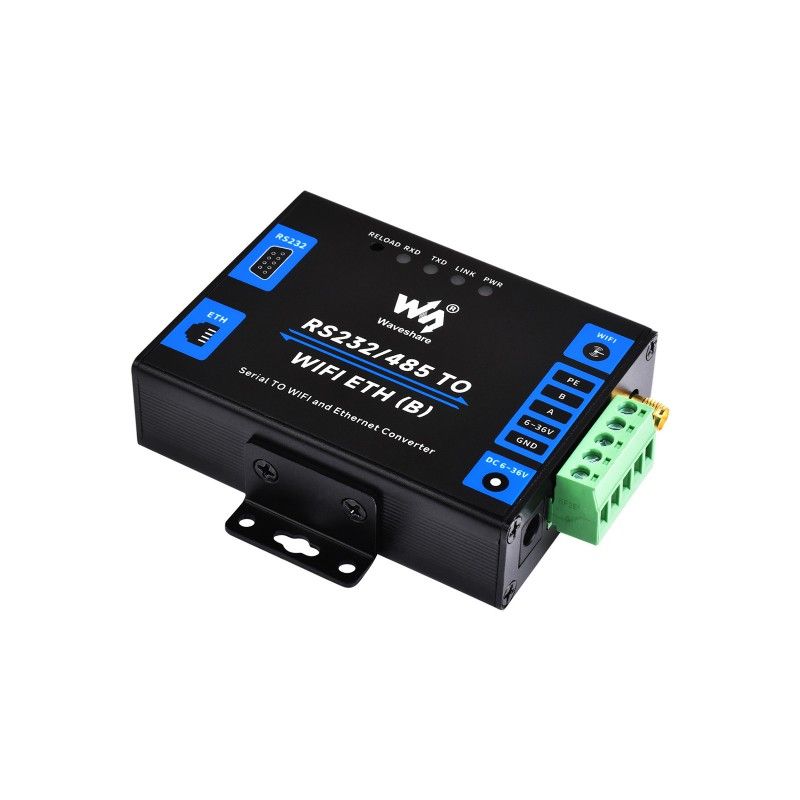

Адаптер RS232/485 TO WIFI ETH (B) (25222) від Waveshare, модель 25222 — промисловий послідовний сервер у металевому корпусі для конвертації RS232/RS485 у Ethernet та Wi‑Fi (Made in China), з живленням 6–36 В DC та підтримкою Modbus і MQTT.

Призначення та сумісність

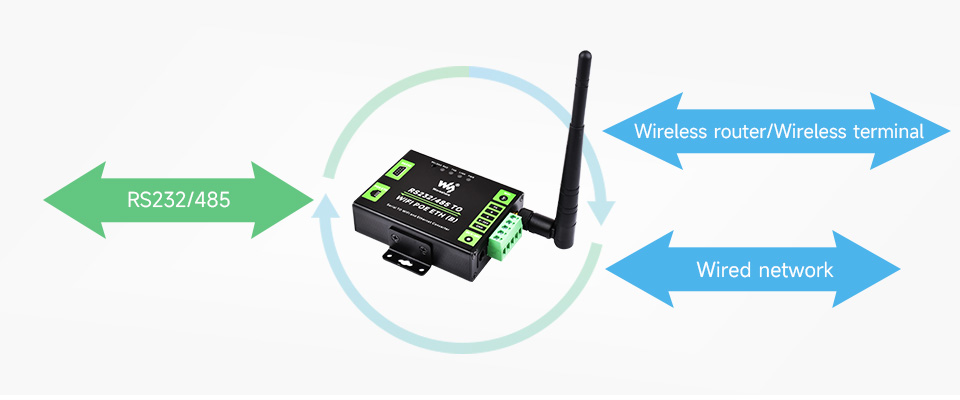

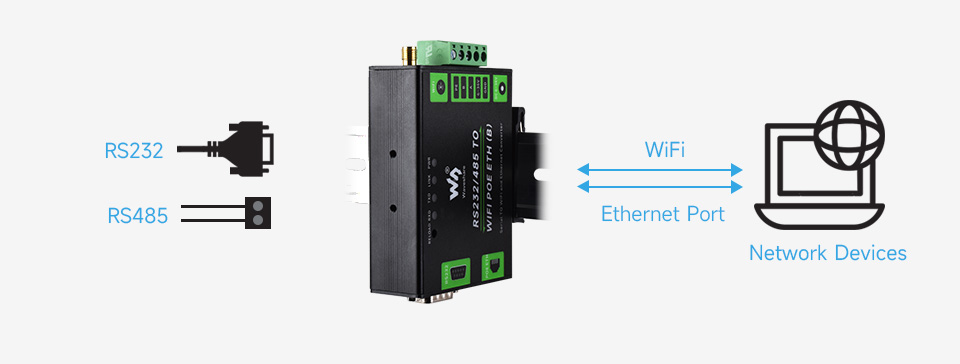

Пристрій призначений для підключення промислових пристроїв з інтерфейсами RS232 або RS485 до комп’ютерних мереж через провідний Ethernet (RJ45) або бездротовий Wi‑Fi. Підходить для систем автоматизації, збору даних, віддаленого моніторингу та інтеграції обладнання в інформаційні системи, зокрема на основі протоколів Modbus і MQTT.

• Інтерфейси: RS232, RS485, Ethernet, Wi‑Fi

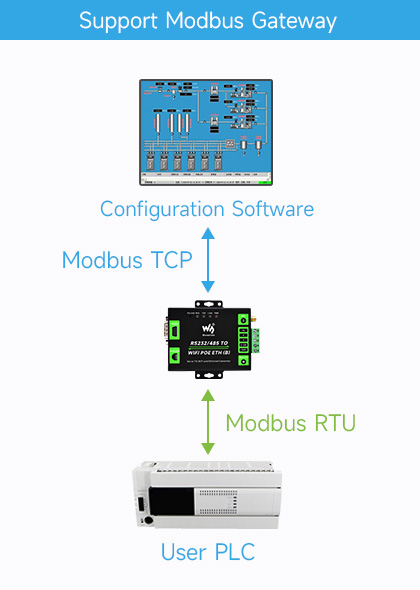

• Протоколи: Modbus TCP ↔ Modbus RTU, MQTT, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP
• Застосування: збір даних із сенсорів та обладнання, віддалене керування, промислові мережі

Основні характеристики

• Промисловий послідовний сервер RS232/485 до Wi‑Fi та Ethernet

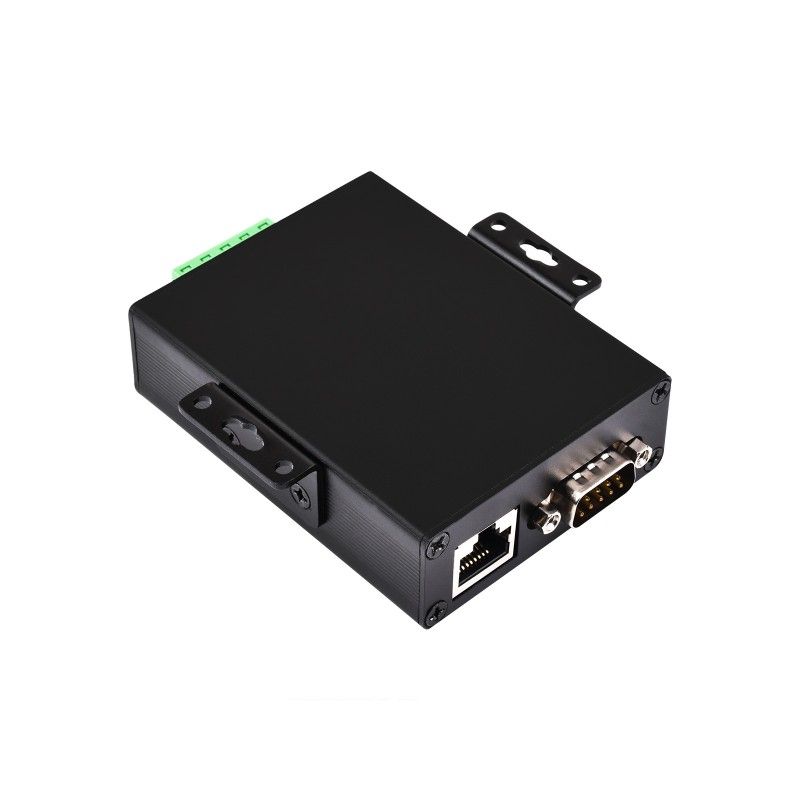

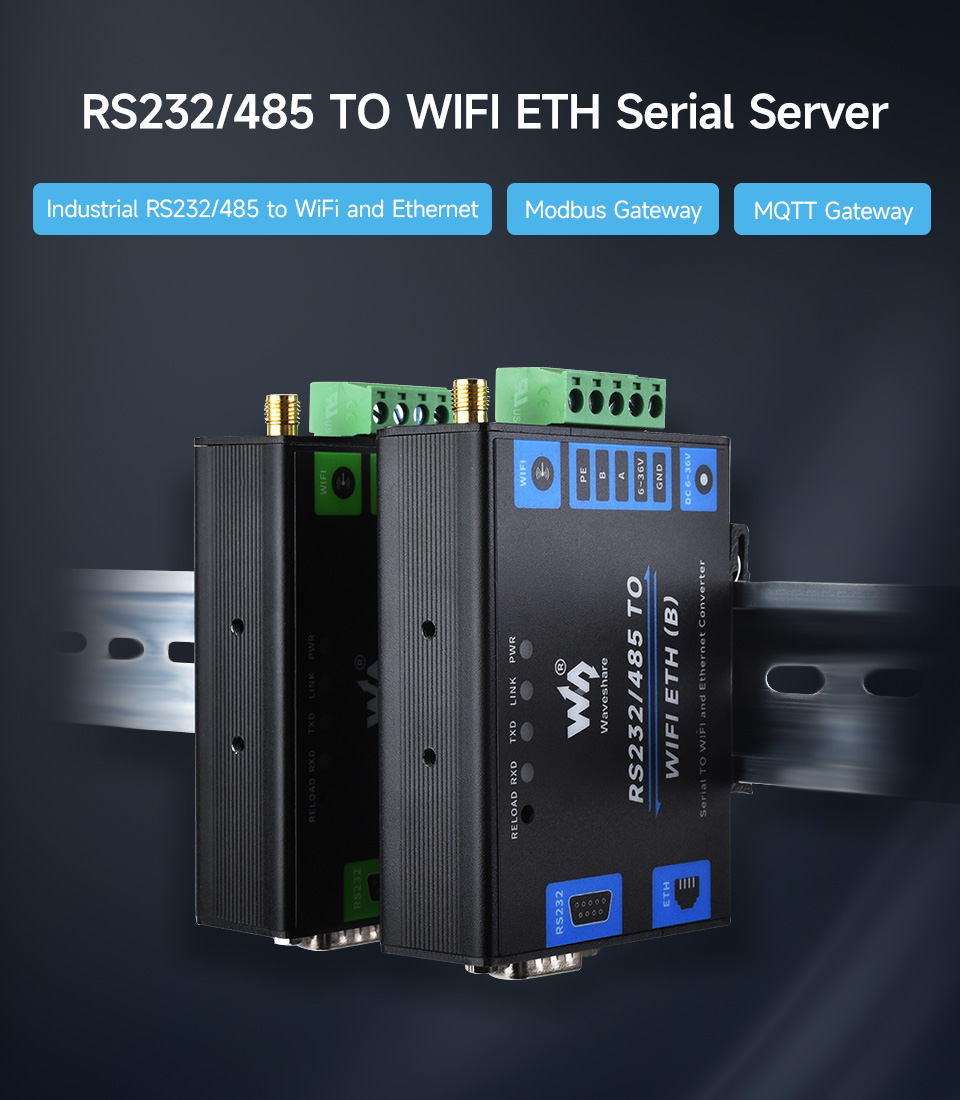

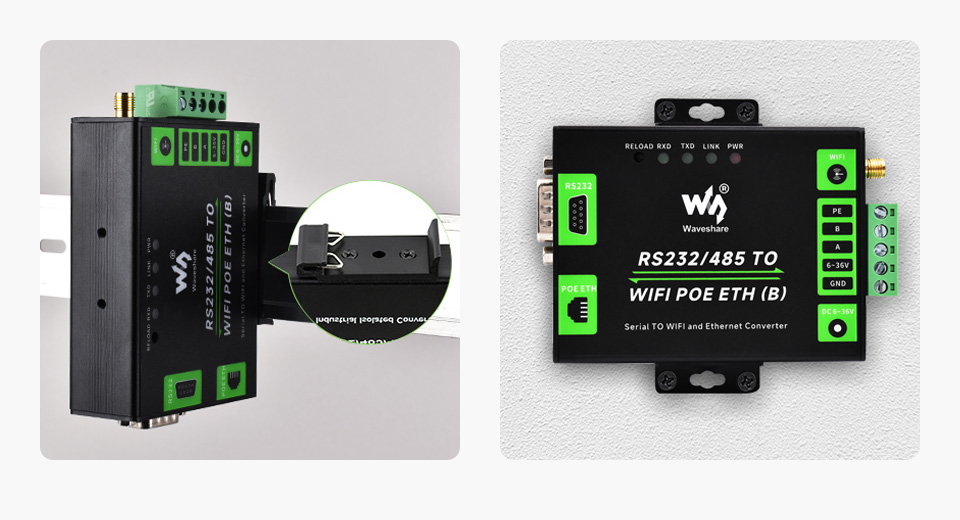

• Металевий корпус промислового класу, настінне та рейкове кріплення
• Живлення: DC 6–36 В через DC Jack 5.5/2.1 або гвинтову клему
• Ethernet: RJ45 10/100 Мбіт/с з автоузгодженням, опція PoE доступна лише у версії PoE
• Wi‑Fi: 802.11b/g/n, режими Station / AP / AP+Station
• Безпека: WPA‑PSK / WPA2‑PSK, шифрування TKIP / AES
• Послідовний порт: RS232 (ESD/EFT), RS485 (ESD/EFT/захист від перенапруги)
• Швидкість передачі: 300–460800 біт/с; 5–9 біт даних; парність: none/odd/even/mark/space

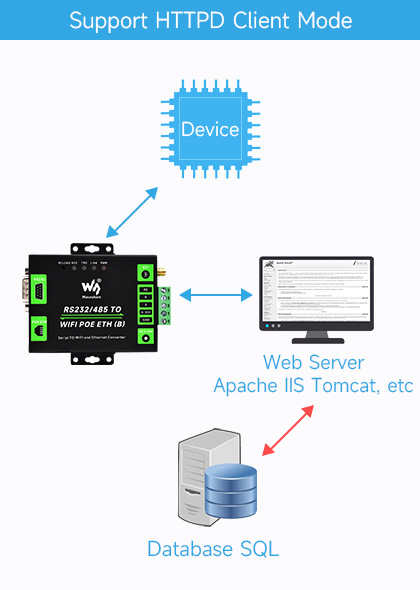

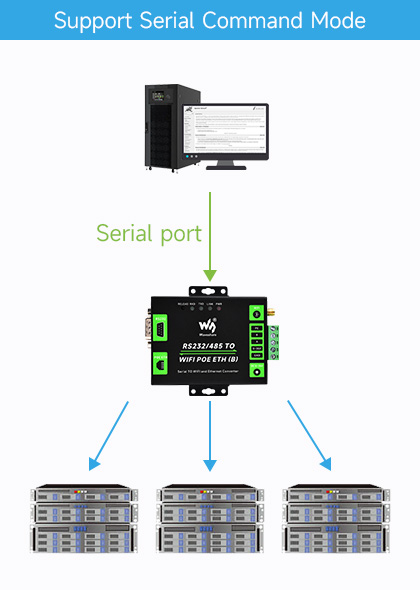

• Режими роботи: прозора передача, послідовна команда, TCP Server/Client, UDP Server/Client, HTTPD клієнт
• Підтримка прямого TCP/IP з’єднання та VCOM
• Робоча температура: -40…+85 ℃; вологість: 5–95% RH
• Габарити: 84 × 64 × 24 мм; вага: 0,157 кг

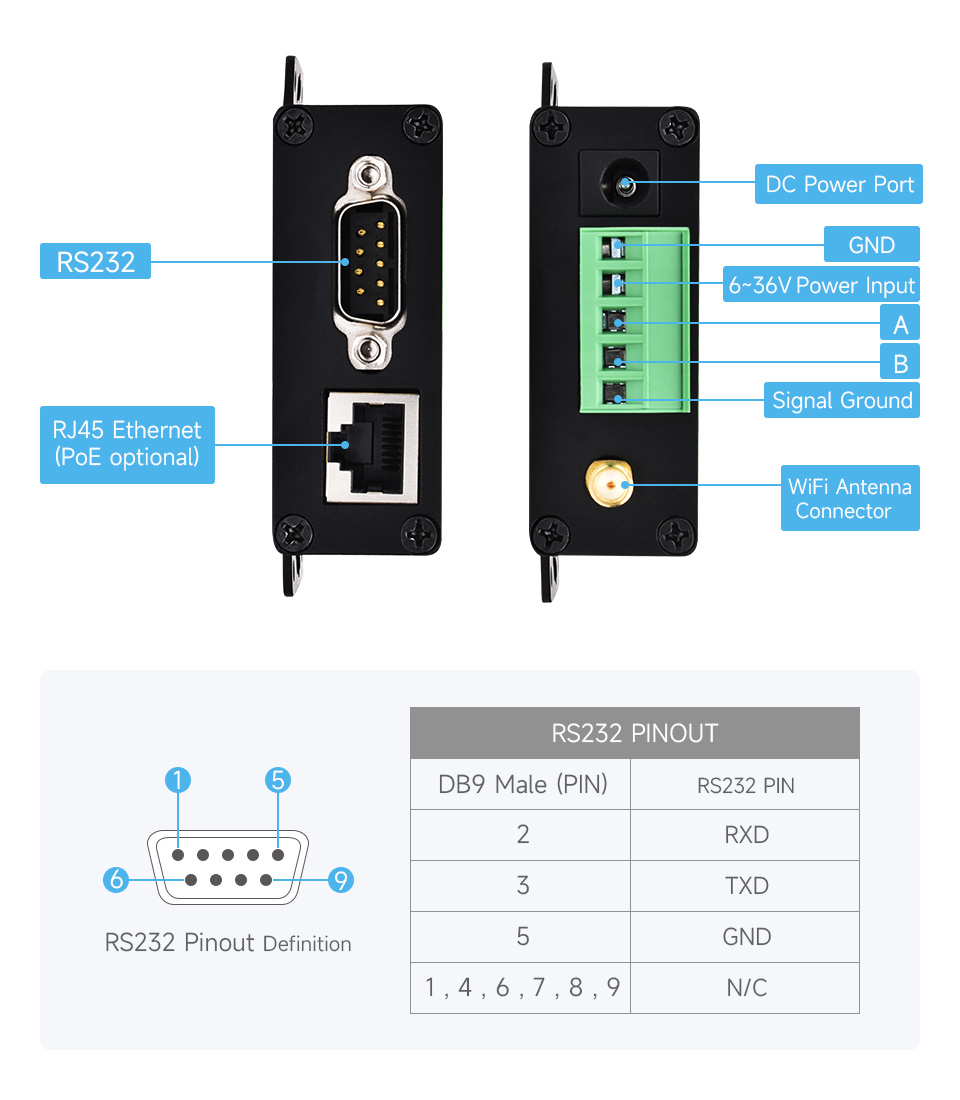

Інтерфейси та підключення

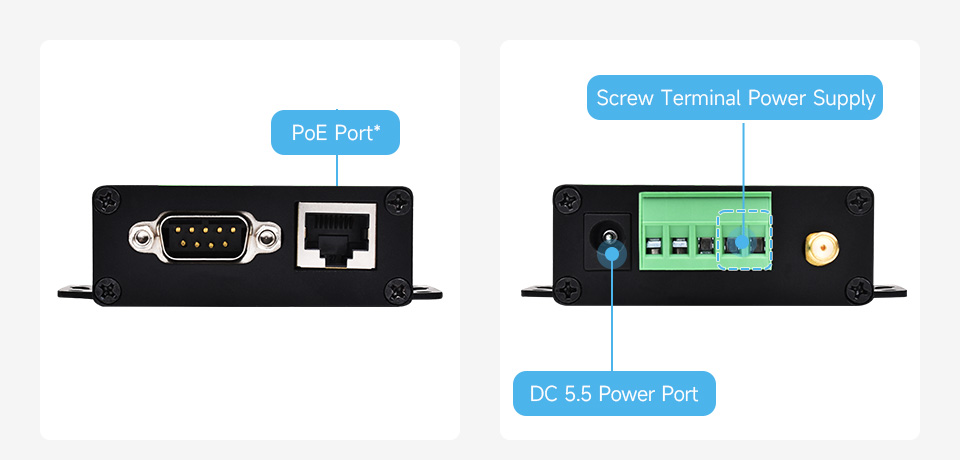

Адаптер має два послідовні інтерфейси (RS232 та RS485) та мережевий порт RJ45 Ethernet. Живлення подається через роз’єм DC 5.5/2.1 або гвинтову клему; у версії з PoE можливе живлення через Ethernet відповідно до IEEE 802.3af.

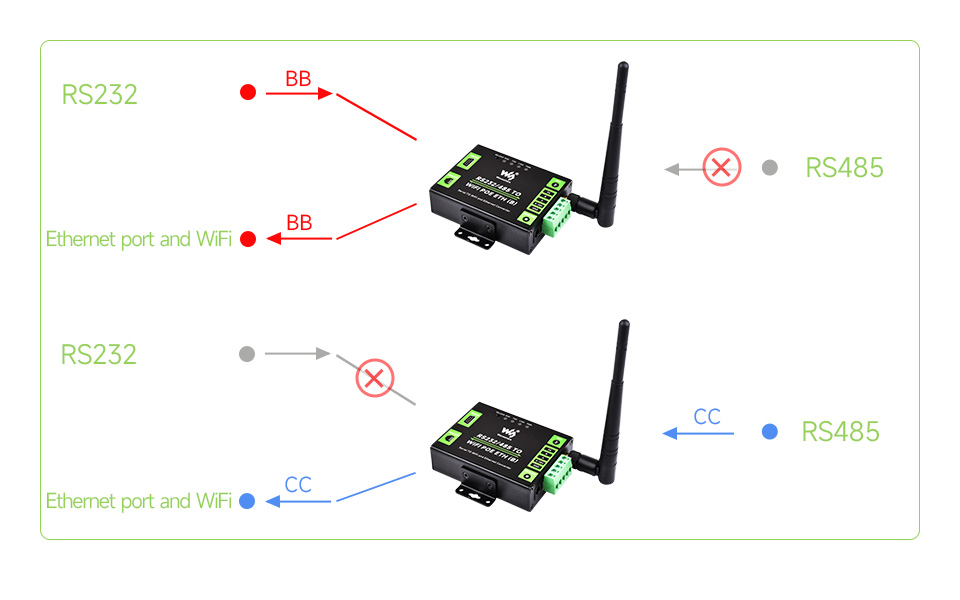

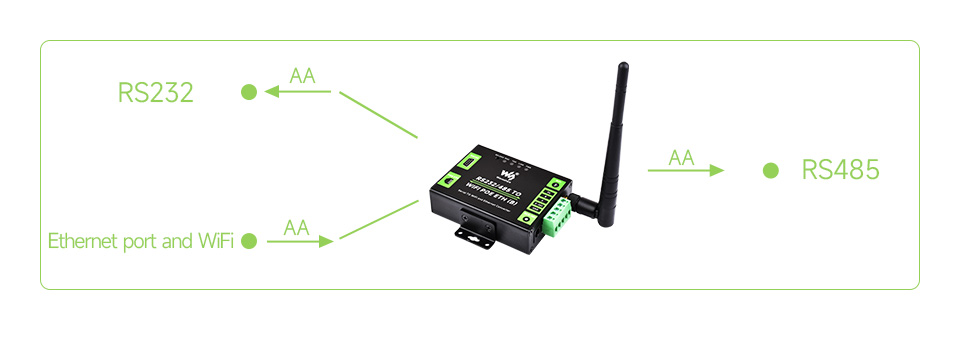

• Режим Ethernet/Wi‑Fi → RS232/RS485: мережеві інтерфейси можуть одночасно передавати дані на обидва послідовні порти.
• Режим RS232/RS485 → Ethernet/Wi‑Fi: у кожен момент часу дані передає лише один із портів RS232 або RS485.
• Підтримка кількох сценаріїв живлення з широким діапазоном вхідної напруги 6–36 В.

Бездротові можливості

• Діапазон частот Wi‑Fi: 2,412–2,484 ГГц

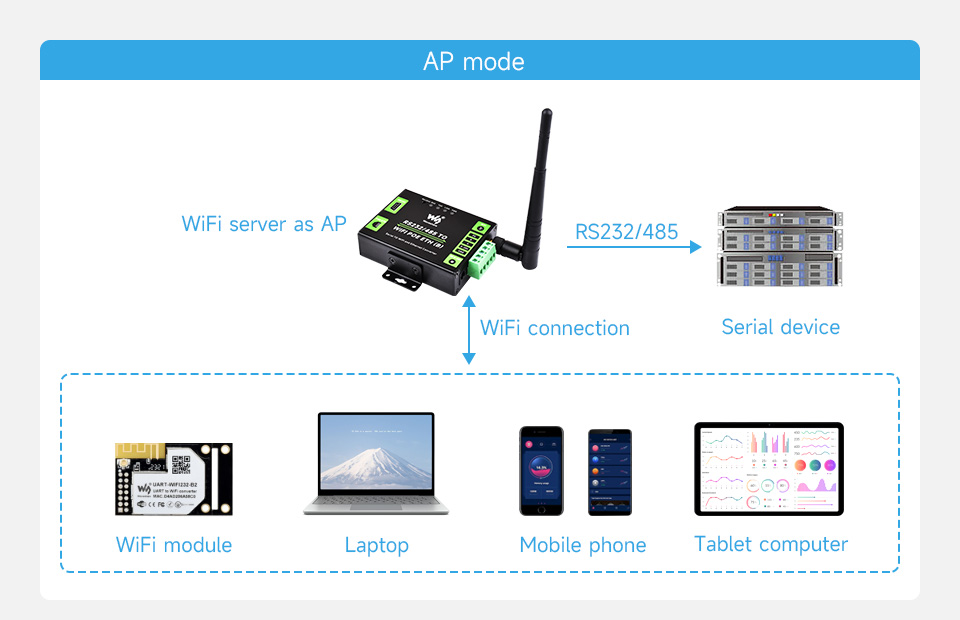

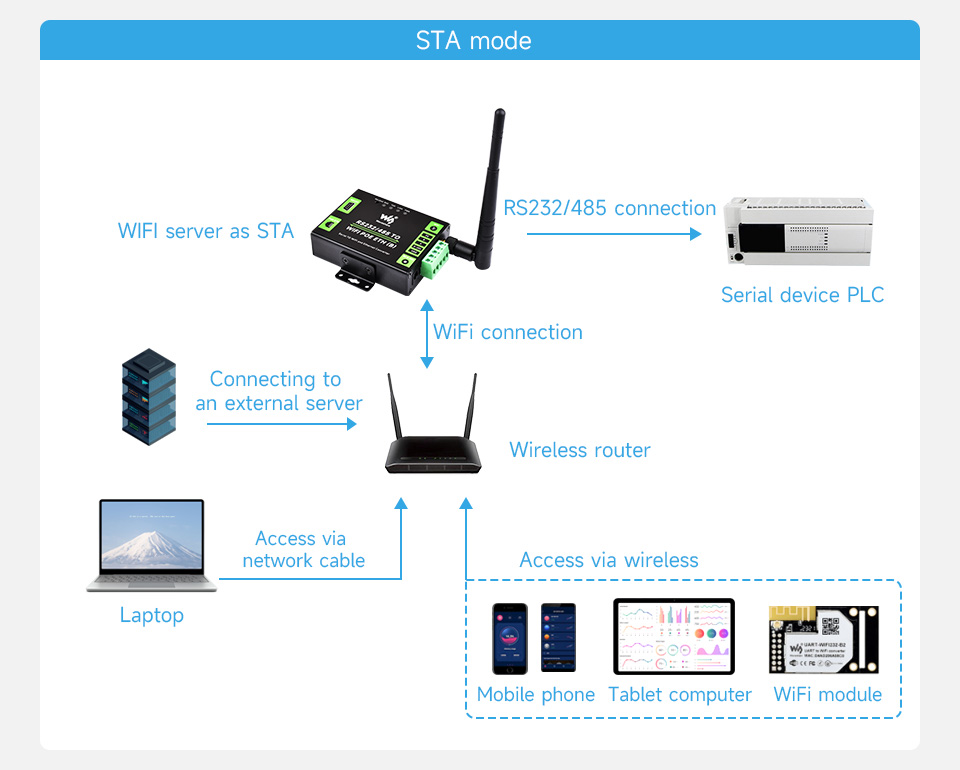

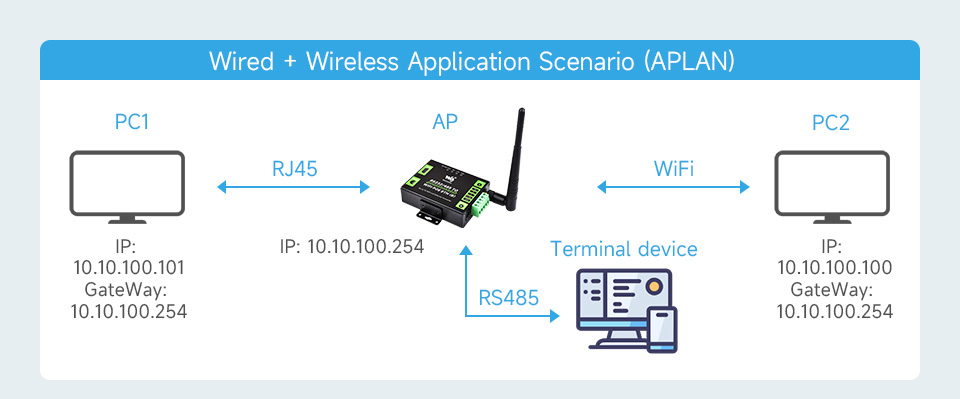

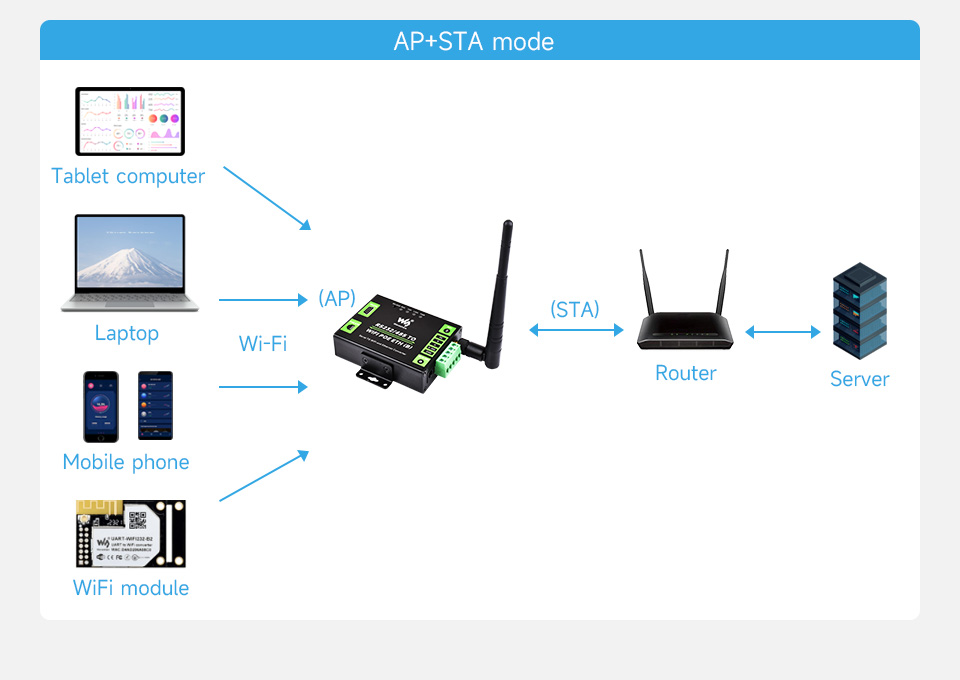

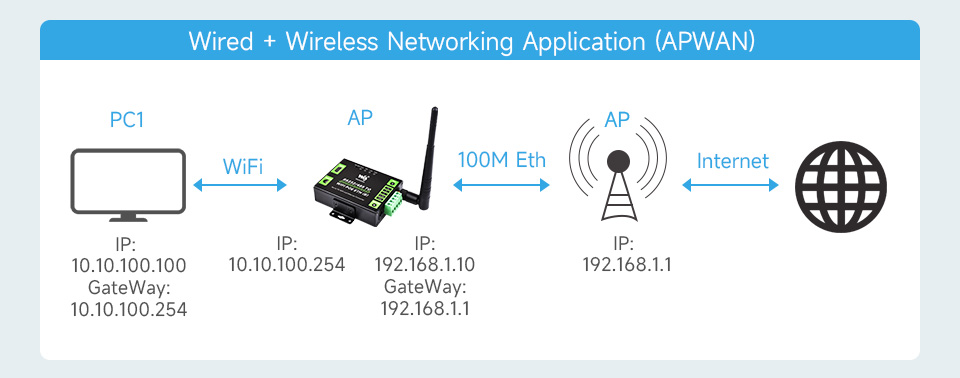

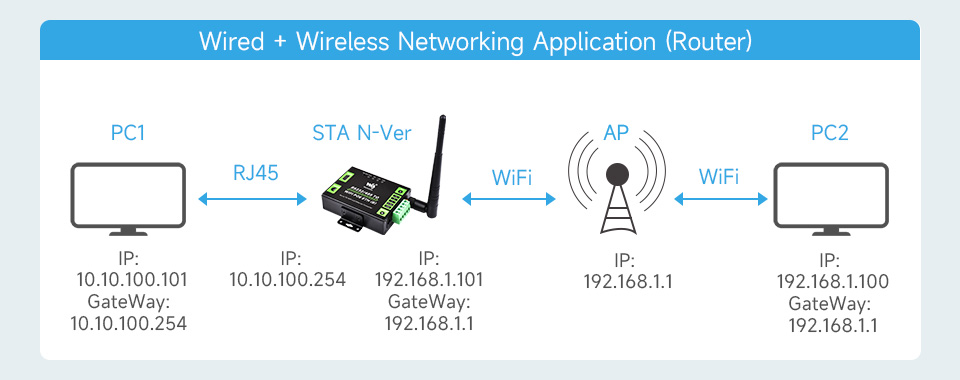

• Режими бездротової мережі: AP, STA, AP+STA
• Потужність передавання: до +19 dBm (802.11b), до +18 dBm (802.11g), до +17 dBm (802.11n)
• Чутливість приймача: до -89 dBm (802.11b), -81 dBm (802.11g), -73/‑71 dBm (802.11n)
• Підтримка багатосерверних сценаріїв: надсилання даних на різні сервери без перезавантаження

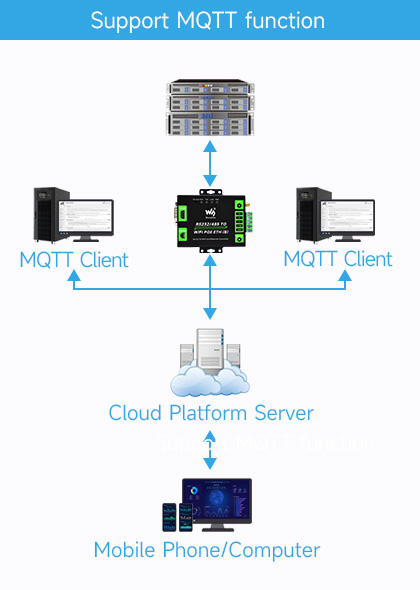

• MQTT: підписка до 6 повідомлень та публікація до 6 тем

Програмне забезпечення та ресурси

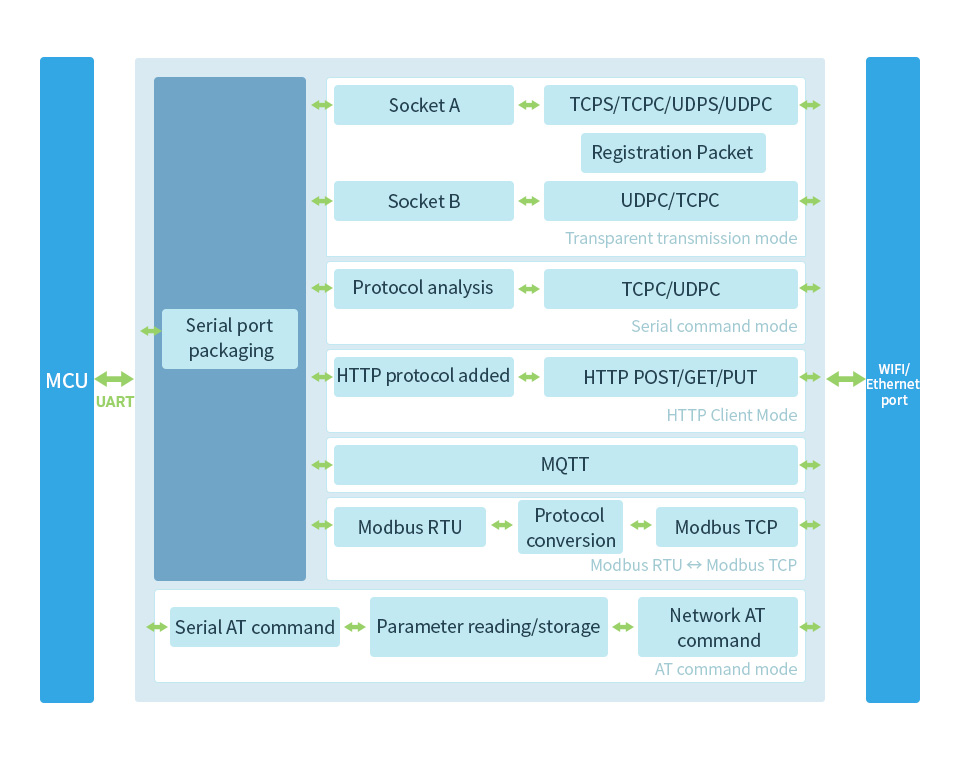

Конфігурація пристрою виконується з хоста, через веб‑інтерфейс або послідовні AT‑команди. Підтримується робота в режимі прозорої передачі, HTTP‑клієнта та конвертації Modbus TCP ↔ Modbus RTU, що спрощує інтеграцію в існуючі SCADA та IoT‑системи.

Детальна документація та приклади доступні у Wiki виробника:
www.waveshare.com/wiki/RS232/485_TO_WIFI_ETH_(B)

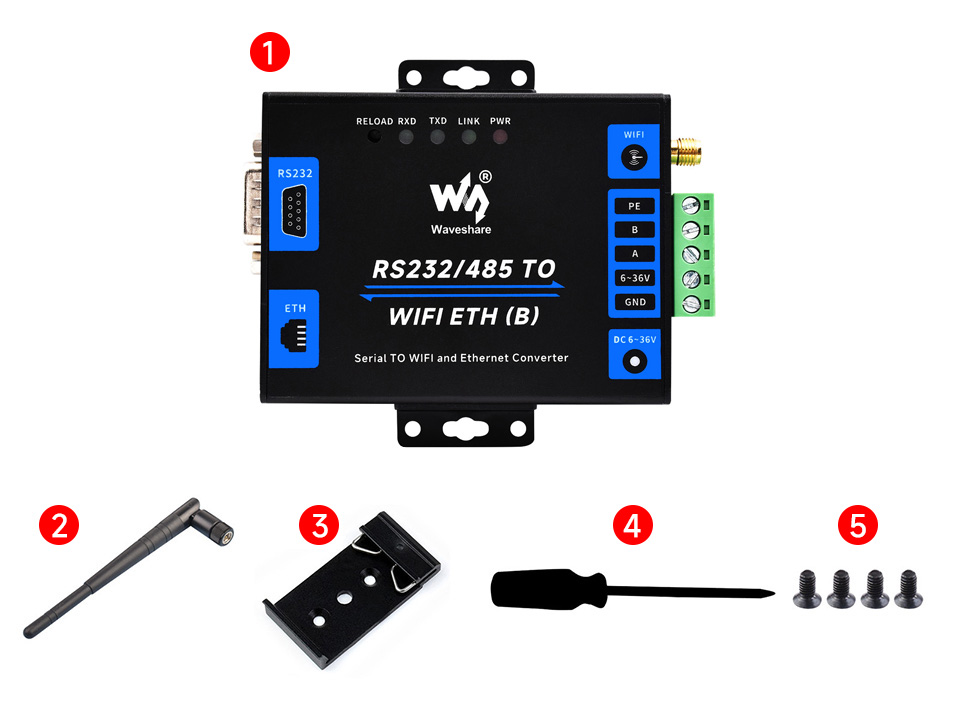

Комплект поставки

1. RS232/485 TO WIFI ETH (B) ×1
2. Антена 2.4G WiFi ×1
3. Пряжка на рейку ×1
4. Викрутка ×1
5. Пакет гвинтів ×1

Ілюстрації та схеми

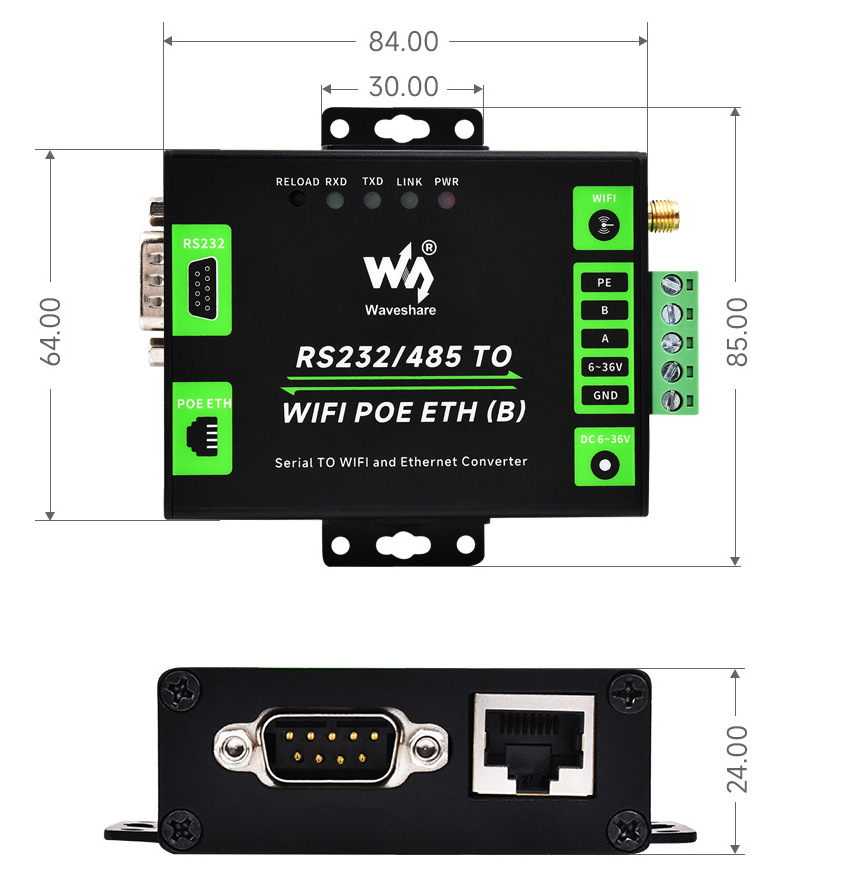

Габарити та упаковка

Корпус має розміри 84 × 64 × 24 мм, що спрощує монтаж у щитах та на DIN‑рейці.
