USB конвертер USB TO 4CH RS232 female port (27022) – перехідник 4x RS232

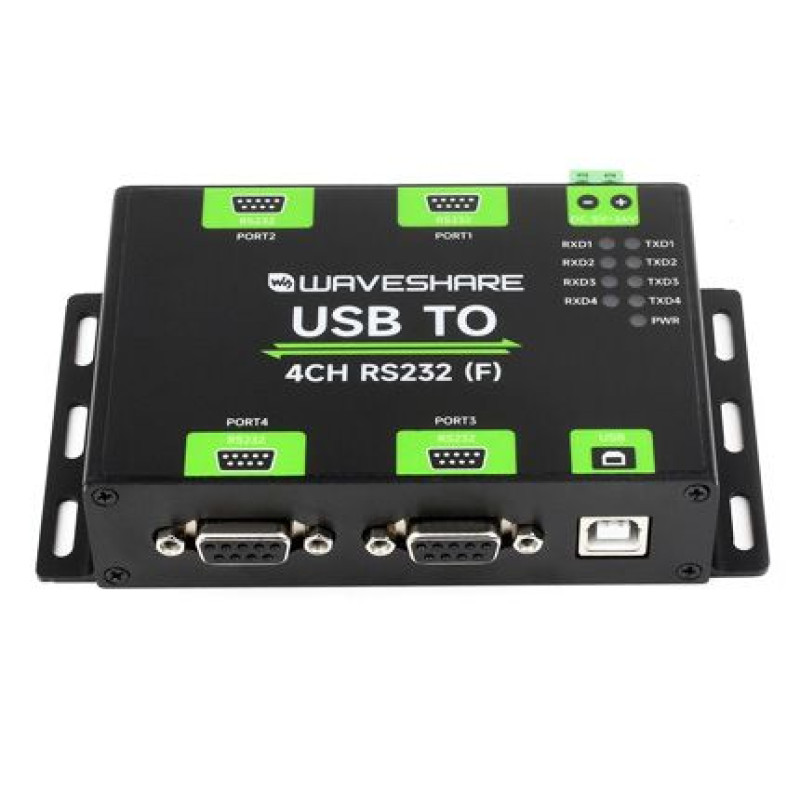

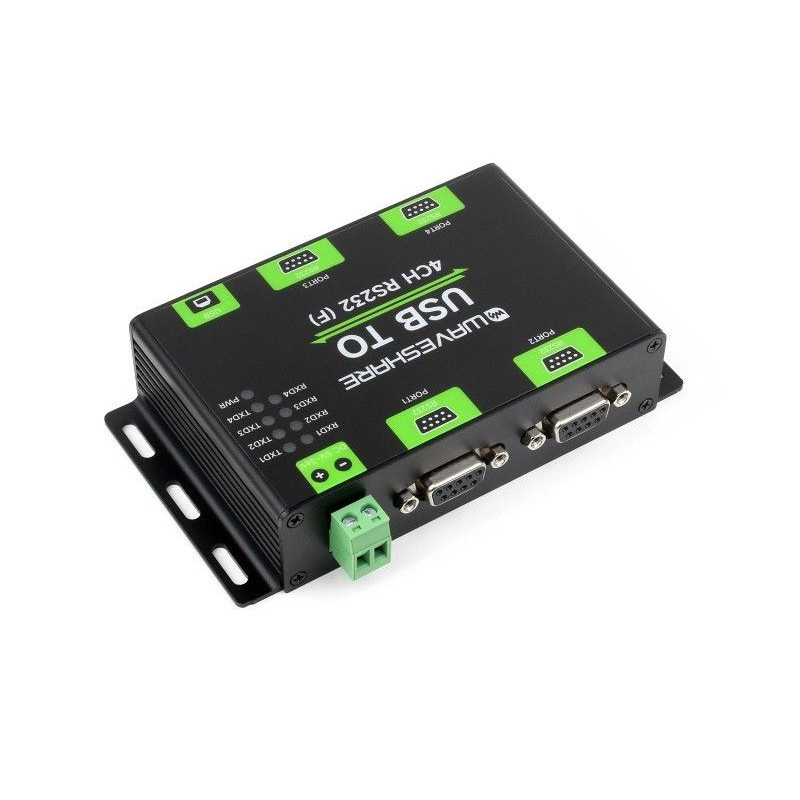

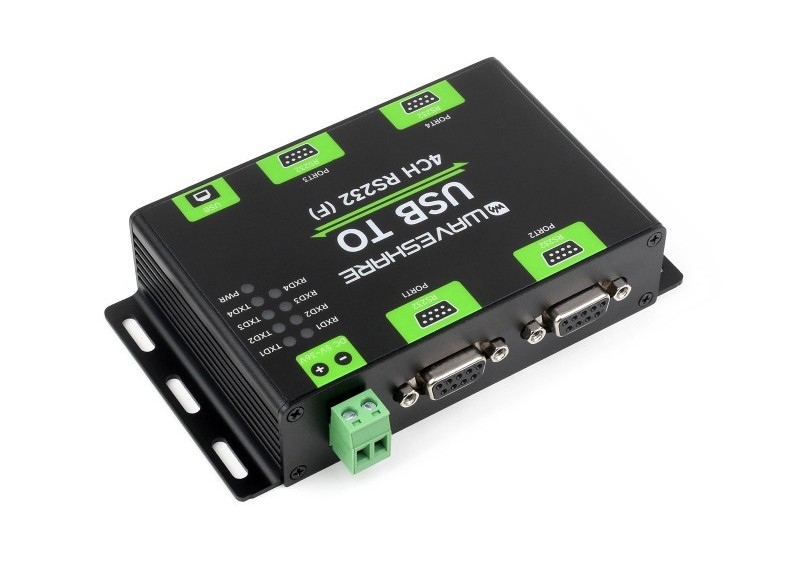

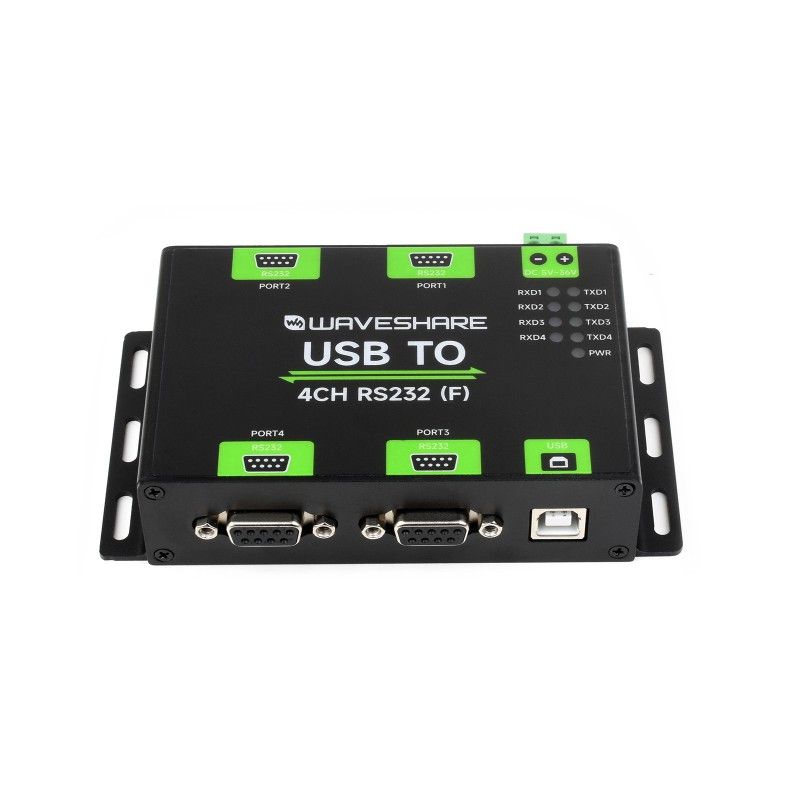

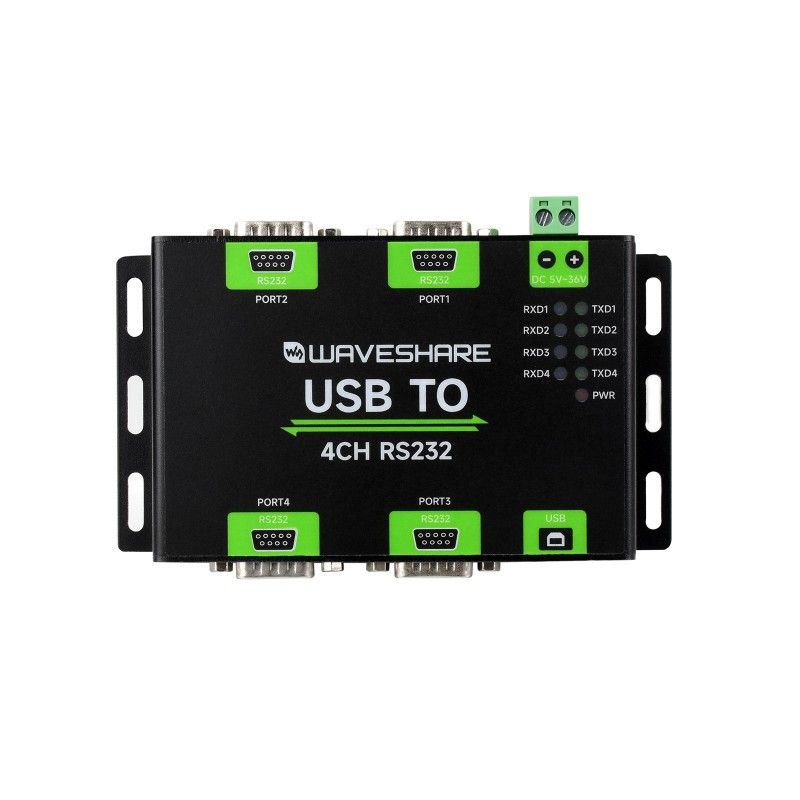

USB TO 4CH RS232 female port (27022) від Waveshare, модель 27022 — промисловий ізольований USB–RS232 конвертер на чіпі FT4232HL з чотирма RS232 портами, інтерфейсом USB Type‑B, країна виробника: Made in China.

Призначення та сумісність

Адаптер USB TO 4CH RS232 female port (27022) забезпечує конвертацію сигналів між USB та RS232, дозволяючи підключати до чотирьох пристроїв з інтерфейсом RS232 до комп’ютера чи іншого хоста з USB. Завдяки гальванічній ізоляції, захистам та розширеному температурному діапазону він підходить для промислових систем автоматизації, контролю та моніторингу.

Пристрій сумісний з операційними системами MacOS, Linux, Android та Windows 11 / 10 / 8.1 / 8 / 7 і працює в режимі Plug‑and‑Play, без потреби у додатковому ПЗ (за наявності стандартної підтримки FTDI у системі).

Основні характеристики

• Тип аксесуара: адаптер / конвертер USB–RS232.
• Оригінальний чіп FT4232HL з підтримкою до 4 незалежних каналів RS232.
• 4 ізольовані RS232 порти (DB9 male/female) для одночасного підключення до чотирьох пристроїв.
• Промислова гальванічна ізоляція між USB та RS232 інтерфейсами.
• Вбудована цифрова ізоляція unibody: ізоляція сигналу, висока завадостійкість, низьке енергоспоживання.
• Вбудований TVS (Transient Voltage Suppressor) для придушення імпульсних перенапруг, блискавкозахисту та захисту від електростатичного розряду.
• Вбудований самовідновлюваний запобіжник і захисні діоди для захисту від перенапруги та підвищення стійкості до імпульсних завад.

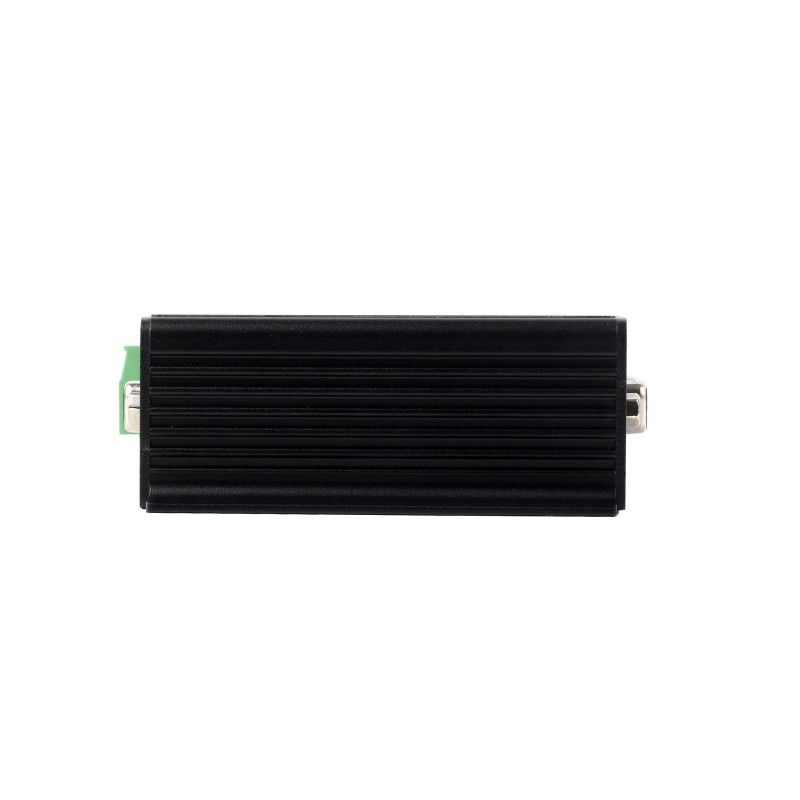

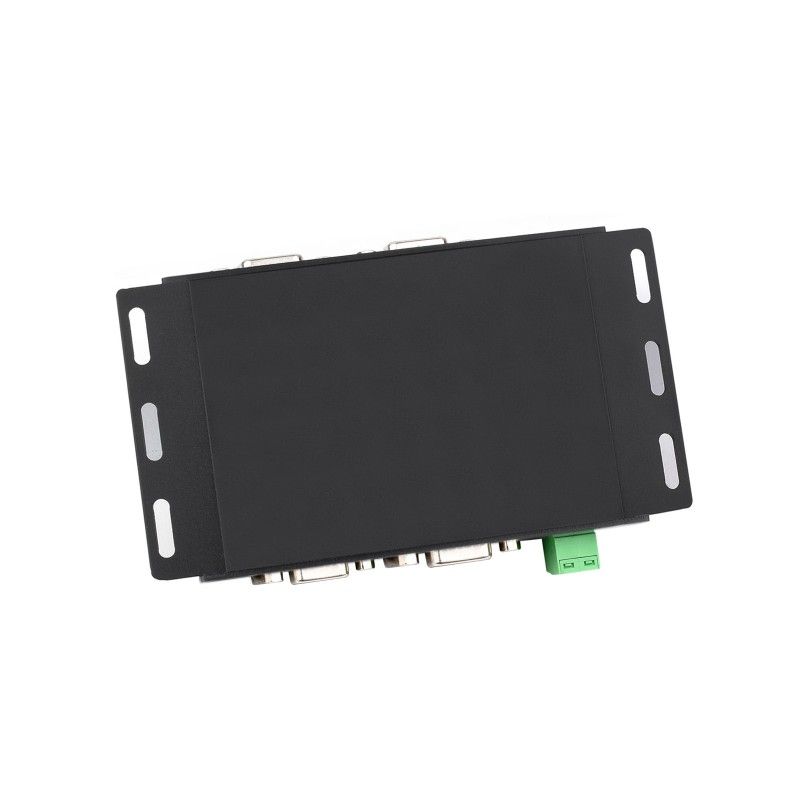

• Міцний корпус з алюмінієвого сплаву з піскоструминною обробкою та анодним окисненням.
• 9 світлодіодів індикації: живлення (PWR), TXD1–4, RXD1–4 для візуального контролю роботи кожного порту.
• Діапазон робочих температур: −40 ℃ ~ +85 ℃.
• Діапазон вологості: 5% RH ~ 95% RH.

Інтерфейси та підключення

• Хост-порт USB:
  • Інтерфейс (female): USB Type‑B.
  • Робоча напруга: 5 В.
  • Захист: самовідновлюваний запобіжник 200 мА, ізольований вихід.
  • Типова відстань передачі по USB: до ~5 м.
• Інтерфейс живлення:
  • Вхід: гвинтова клема 5 ~ 36 В DC, широкий діапазон джерел живлення.
  • Захист від переполюсування (анти‑реверс).
  • Ізоляція вбудованого джерела живлення забезпечує стабільну ізольовану напругу.
• Ізольований RS232:
  • Протокол: RS232.
  • Роз’єм: DB9 male/female (female порт згідно з назвою виробу).
  • Режим передачі: точка‑точка.
  • Типова відстань передачі: близько 15 м.
  • Захист: діод TVS, захист від перенапруги, ESD, ізоляція живлення та сигналу.
• Швидкість обміну: від 300 біт/с до 921600 біт/с.

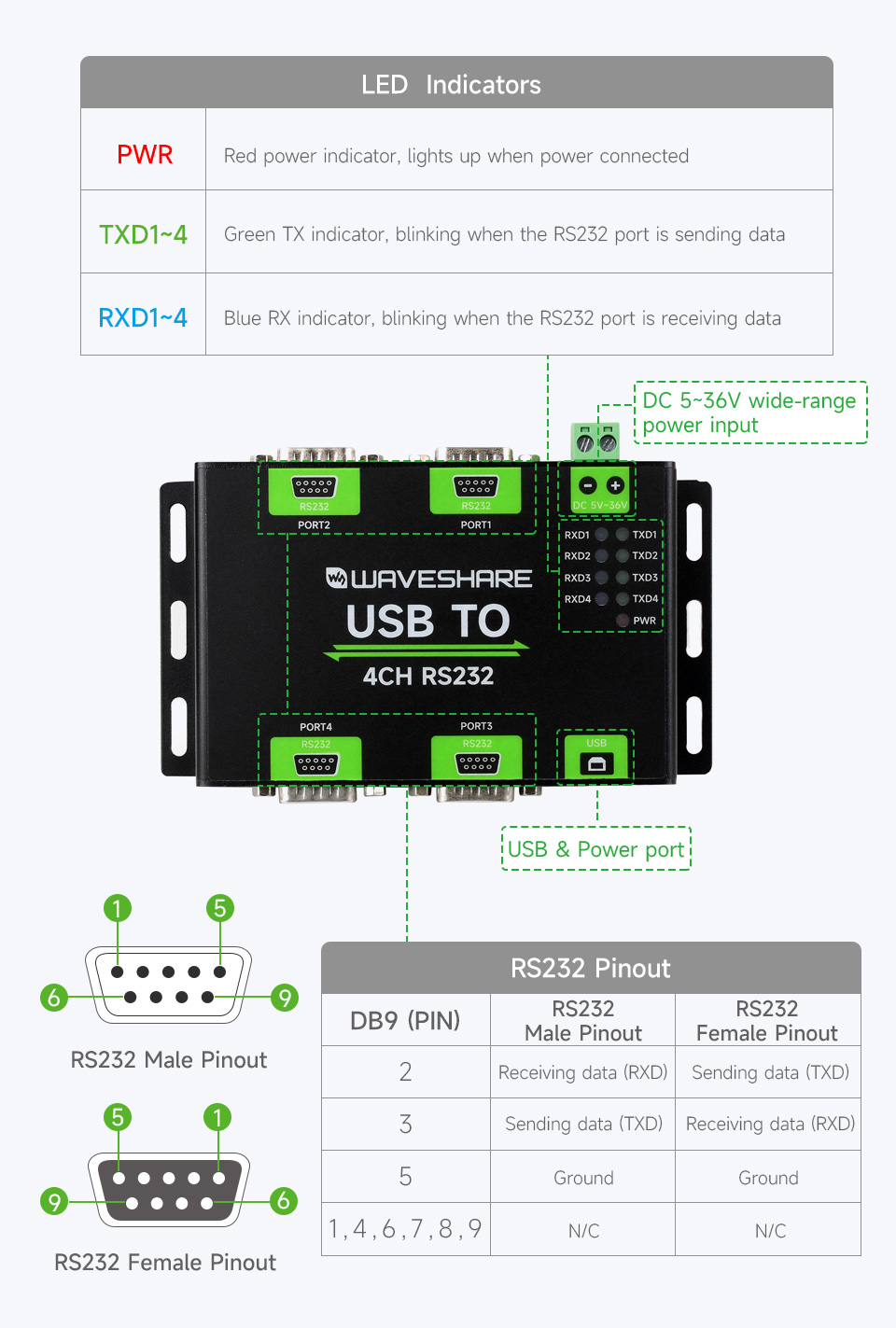

Індикатори та діагностика

• PWR — червоний індикатор живлення, світиться при наявності живлення по USB.
• TXD1–4 — зелені індикатори передачі, блимають при надсиланні даних по відповідному RS232 порту.
• RXD1–4 — сині індикатори прийому, блимають при отриманні даних.

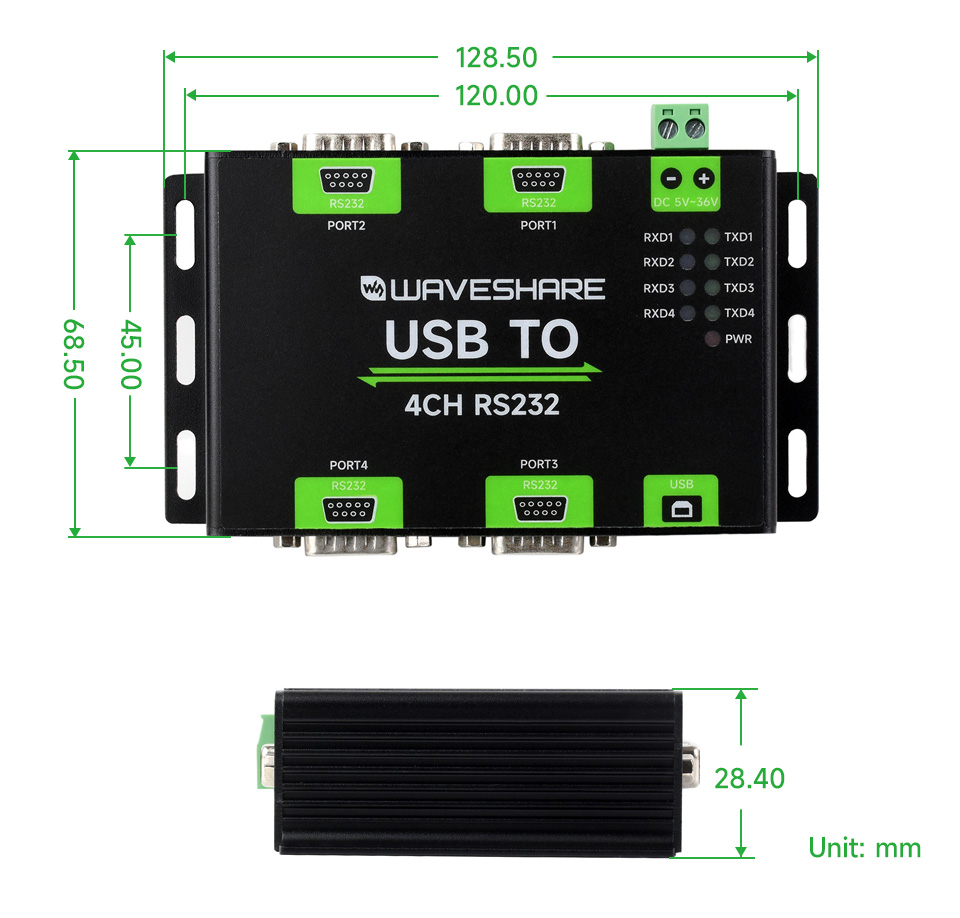

Габарити та вага

• Габаритні розміри: 128,5 мм × 68,5 мм × 28,4 мм.
• Вага: 250 г.

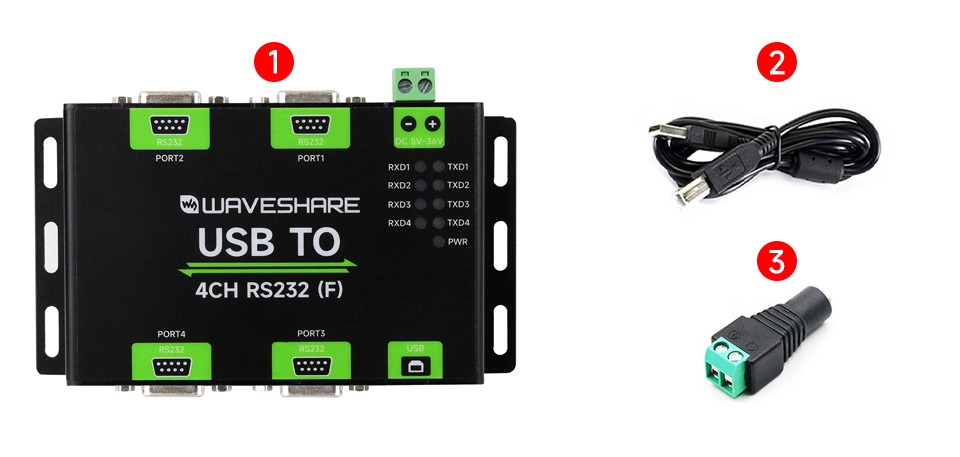

Комплект поставки

1. Адаптер USB TO 4CH RS232 (F) ×1
2. Кабель USB type‑A to type‑B ~1,2 м ×1
3. Адаптер живлення ×1

Програмне забезпечення та ресурси

WIKI: www.waveshare.com/wiki/USB_TO_4CH_RS232
