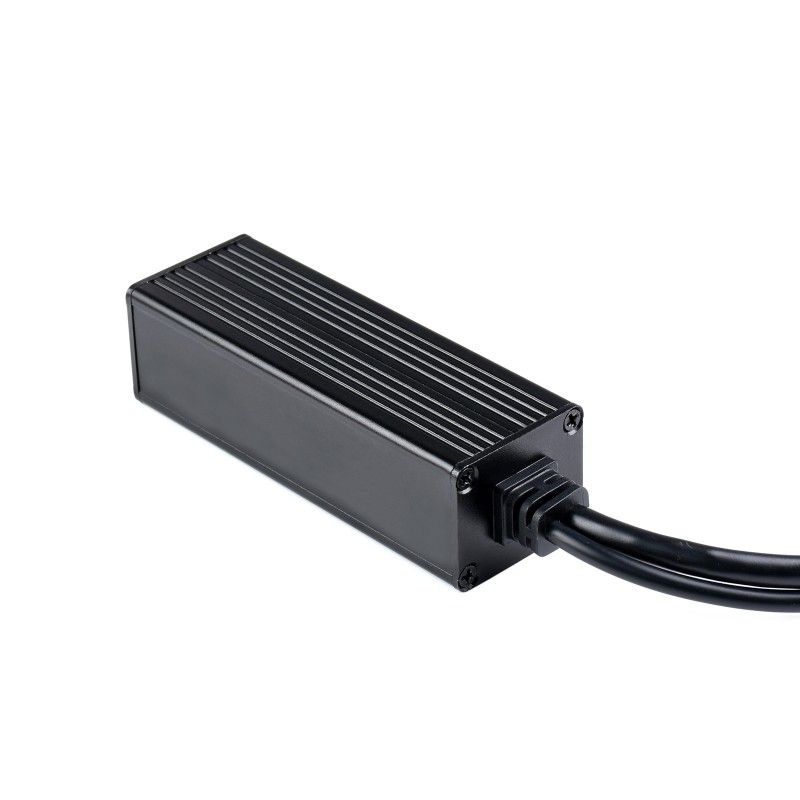

Industrial Gigabit PoE Splitter DC Power Output – сплітер живлення та даних для мережевого обладнання

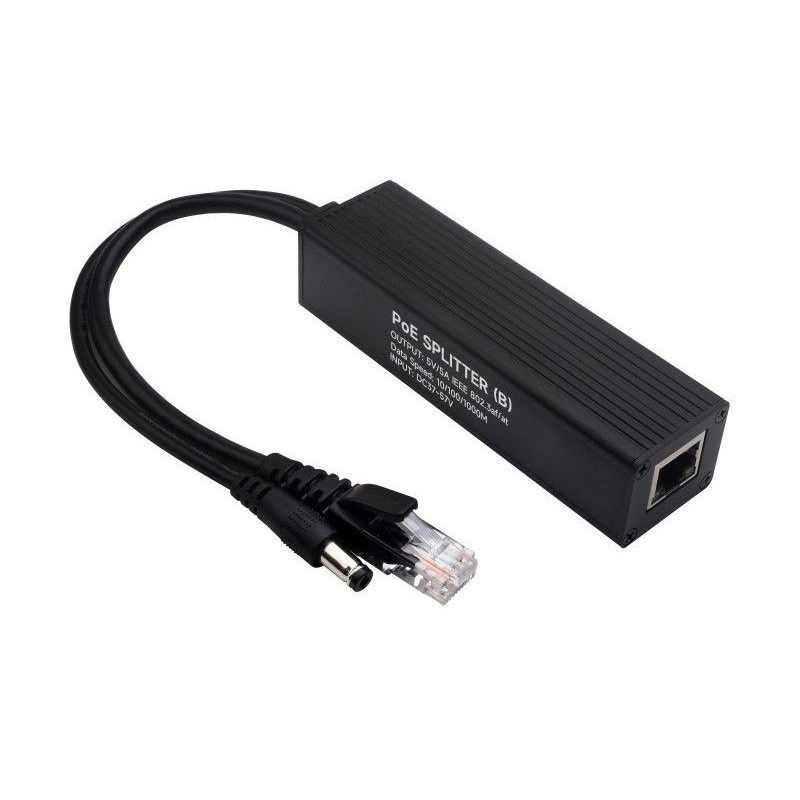

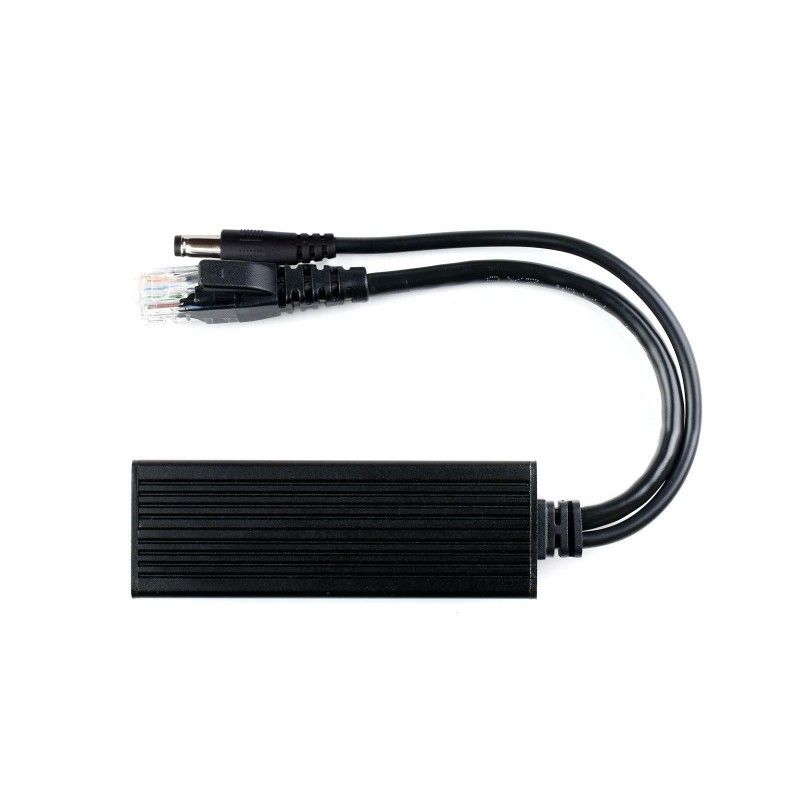

Сплітер Industrial Gigabit PoE Splitter (DC Power Output) від Waveshare, модель V129232 — промисловий Gigabit Ethernet PoE‑сплітер (адаптер) з виходом живлення 5 В 5 А через роз’єм DC Jack 5.5/2.1, країна виробника: Made in China.

Призначення та сумісність

Сплітер призначений для розподілу живлення та даних, отриманих по одному кабелю Ethernet з підтримкою PoE, на окремі лінії: Gigabit Ethernet і постійне живлення 5 В. Це дозволяє живити та підключати до мережі пристрої з живленням 5 В через існуючу PoE‑інфраструктуру Ethernet.

• Живлення та передача даних до IP‑камер через один Ethernet‑кабель.
• Підключення та живлення мережевих пристроїв (точки доступу, комутатори, роутери) з живленням 5 В.
• Живлення пристроїв автоматизації (датчики, контролери) через PoE‑мережу.

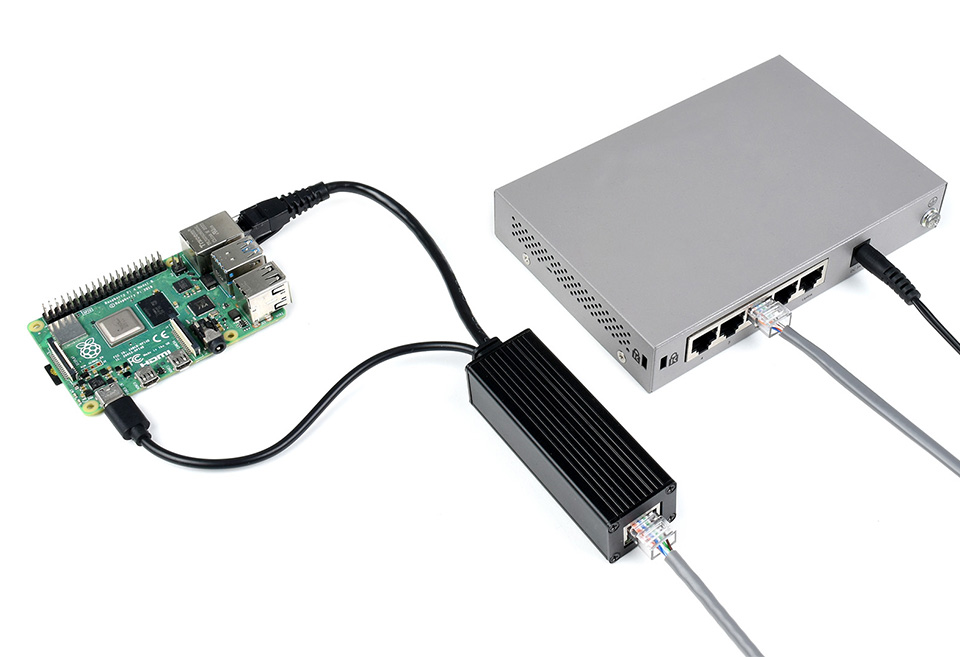

• Використання разом із PoE‑комутатором для живлення Raspberry Pi або інших мережевих пристроїв на 5 В.
• Застосування в промислових системах, де потрібні стабільне живлення та надійна передача даних.

Основні характеристики

• Тип аксесуара: адаптер / PoE‑сплітер промислового призначення.

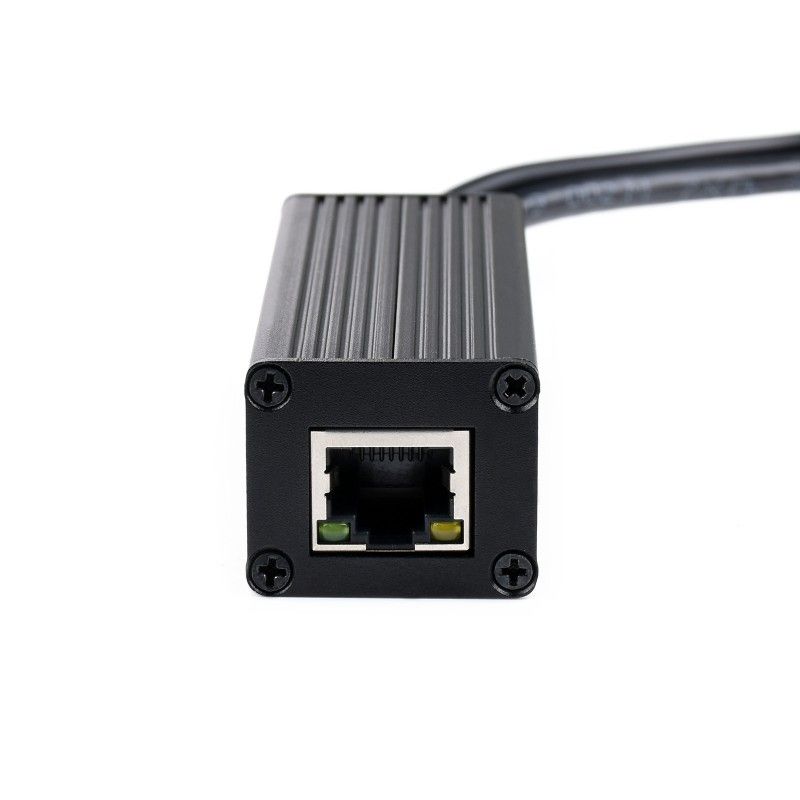

• Інтерфейс (female): RJ45 Gigabit Ethernet для передачі даних.
• Інтерфейс (male): DC Jack 5.5/2.1 для виходу постійного живлення 5 В.
• Протокол: Ethernet PoE, стандарт IEEE 802.3 af/at PoE Ethernet.
• Швидкість передачі даних: 10/100/1000 Мбіт/с (Gigabit Ethernet).
• Вихідна потужність: 5 В 5 А (макс.).
• Вхідна напруга PoE: 37 В ~ 57 В.
• Джерело живлення PoE: підтримка пар 1/2(+), 3/6(-), 4/5(+), 7/8(-).
• Кабель: Cat‑5 UTP.
• Світлодіодний індикатор вхідного PoE‑живлення.
• Робоча температура: від −40 °C до +85 °C.

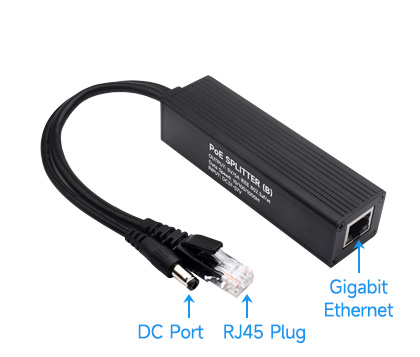

Інтерфейси, живлення та надійність

Пристрій використовує PoE‑живлення по стандартних парах Ethernet‑кабелю та розділяє його на:

• Gigabit Ethernet лінію даних (RJ45).
• Стабілізований вихід 5 В через DC Jack 5.5/2.1.

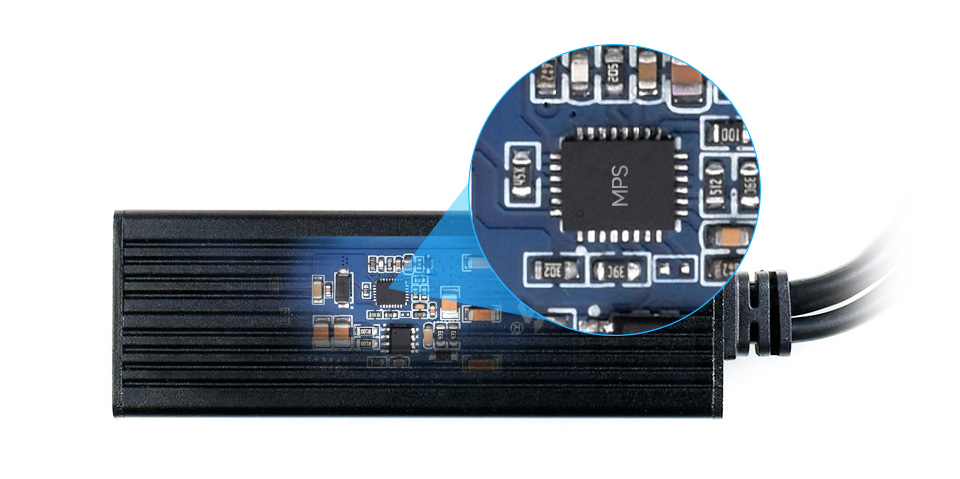

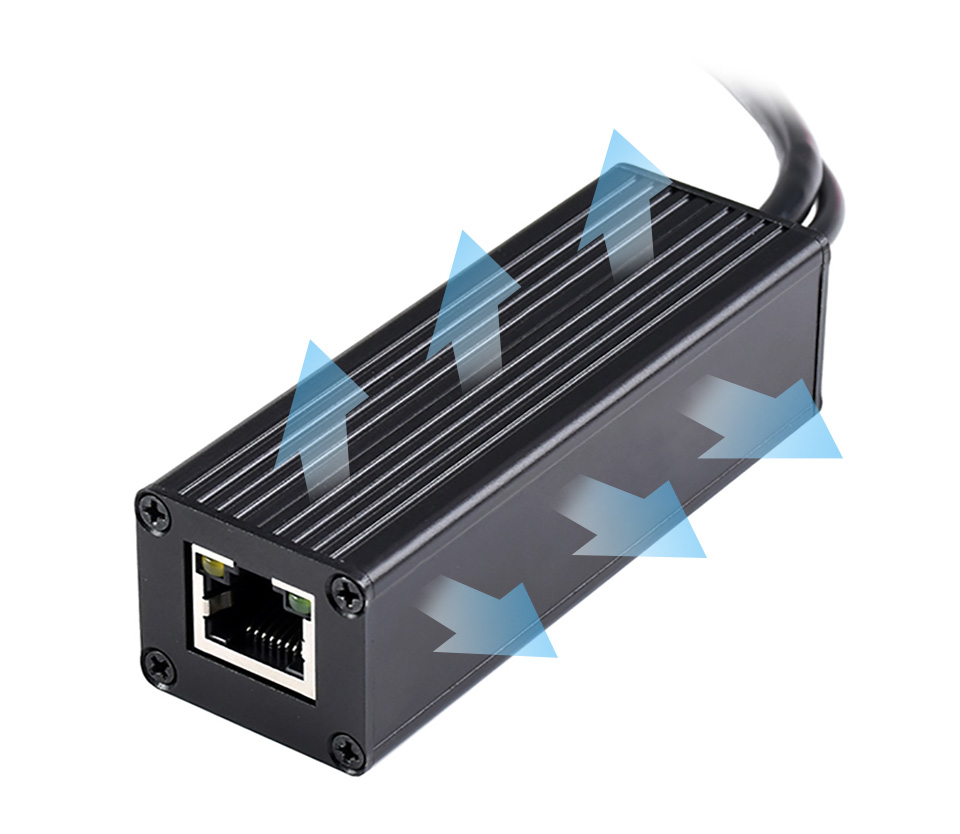

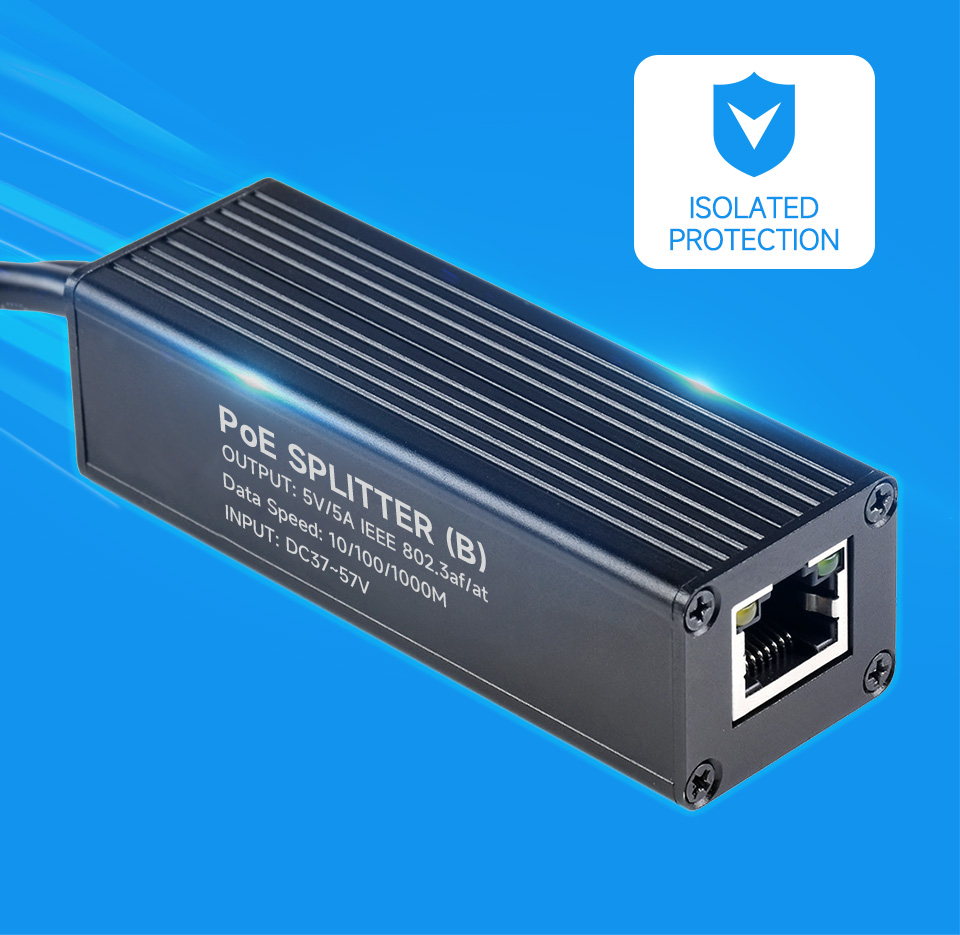

Вбудований контролер MPS (Monolithic Power Systems) реалізує високоефективну схему імпульсного джерела живлення (SMPS) з ізольованим захистом, що підвищує безпеку живлення підключеного обладнання. Промисловий рівень захисту доповнюється міцним корпусом із алюмінієвого сплаву з покращеним відведенням тепла.

Імпульсне джерело живлення (SMPS) з ізольованою схемою забезпечує ефективний захист по лінії живлення пристрою, мінімізуючи ризики перевантаження та перенапруги.

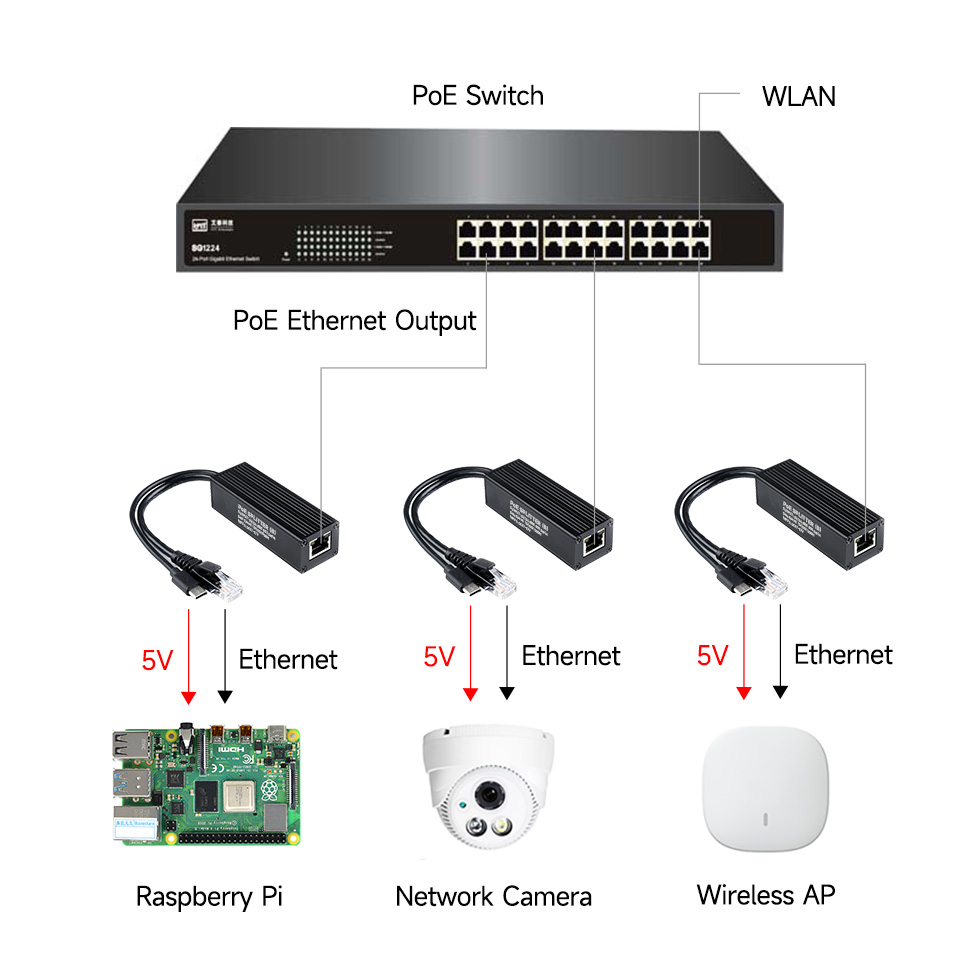

Приклади застосування

Сплітер можна використовувати як доступне рішення для подачі живлення з PoE‑комутатора або іншого PoE‑джерела на:

• Raspberry Pi та інші мережеві SBC/пристрої, що живляться від 5 В.
• IP‑камери спостереження з живленням 5 В і Ethernet‑інтерфейсом.
• Мережеві точки доступу, комутатори, роутери з входом 5 В (через DC 5.5/2.1).
• Промислові датчики, контролери та вузли систем автоматизації, підключені до Ethernet.

Габарити та вага

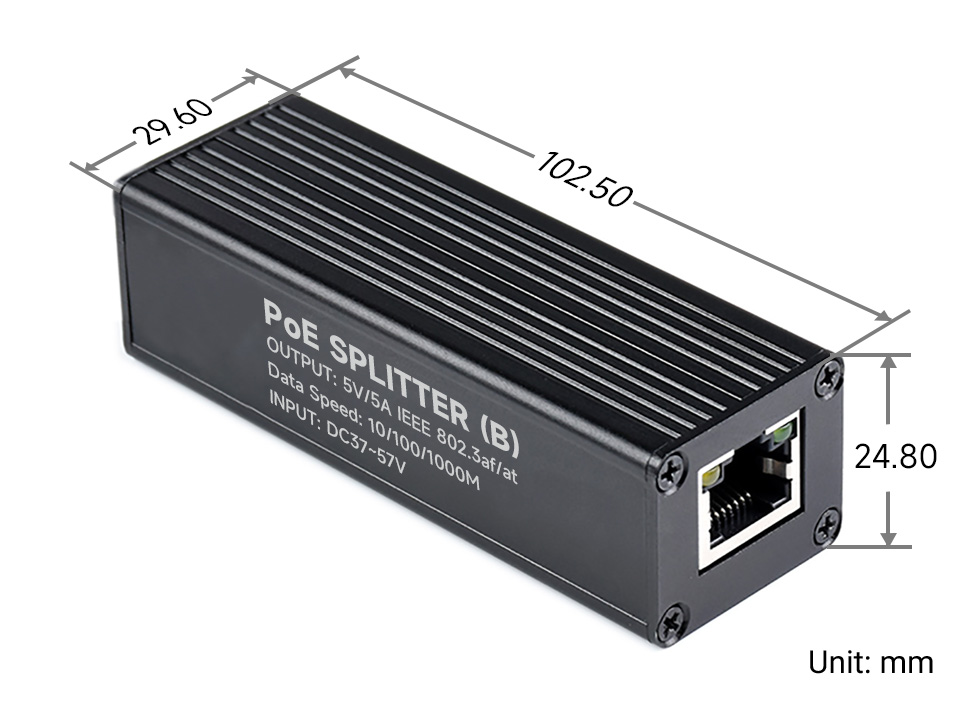

• Габаритні розміри: 102,5 мм × 29,6 мм × 24,8 мм.
• Вага: 0,109 кг.

Комплект поставки

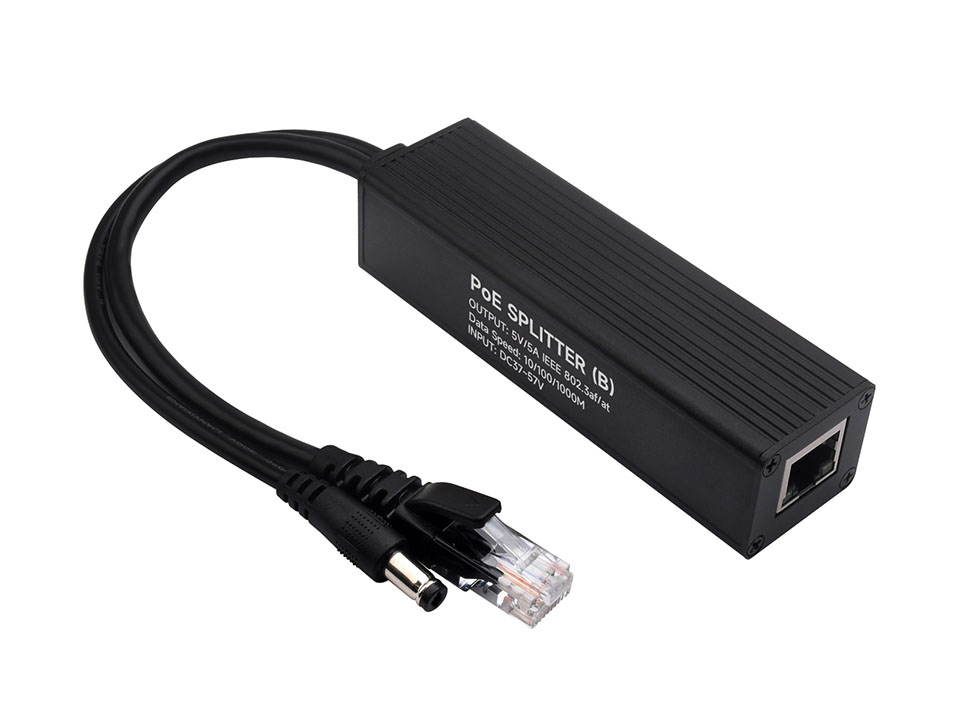

• POE‑SPLITTER‑25W‑5.5‑2.1 ×1
