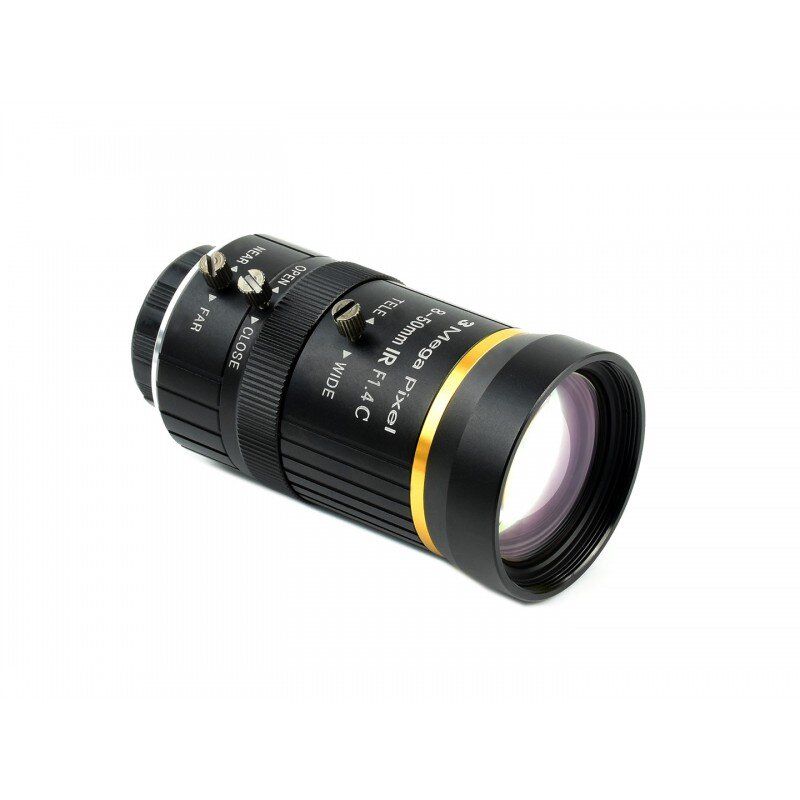

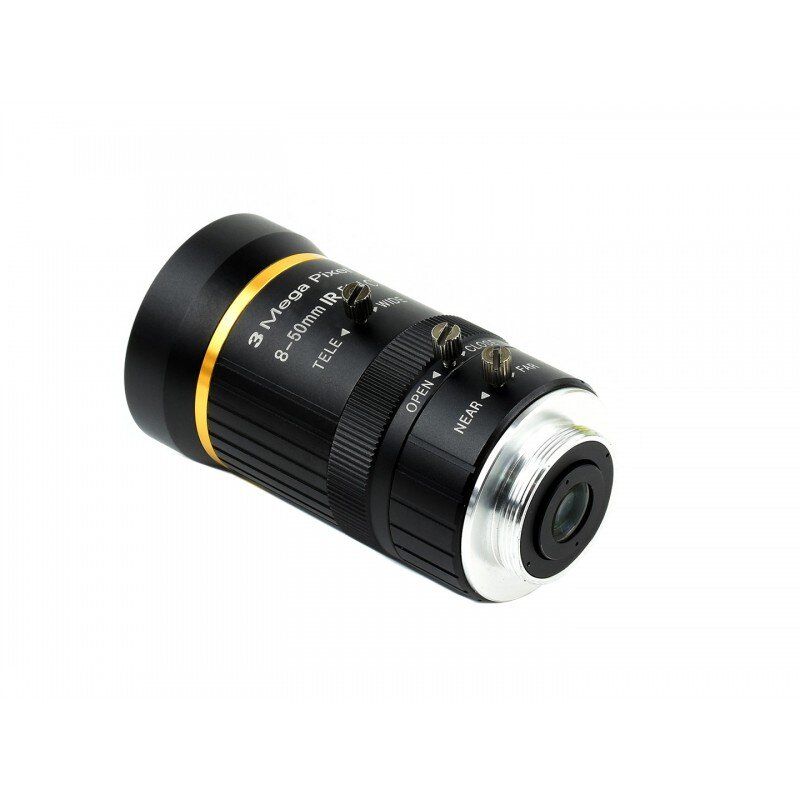

Raspberry PI Zoom Lens 8-50mm об’єктив для камер Raspberry Pi

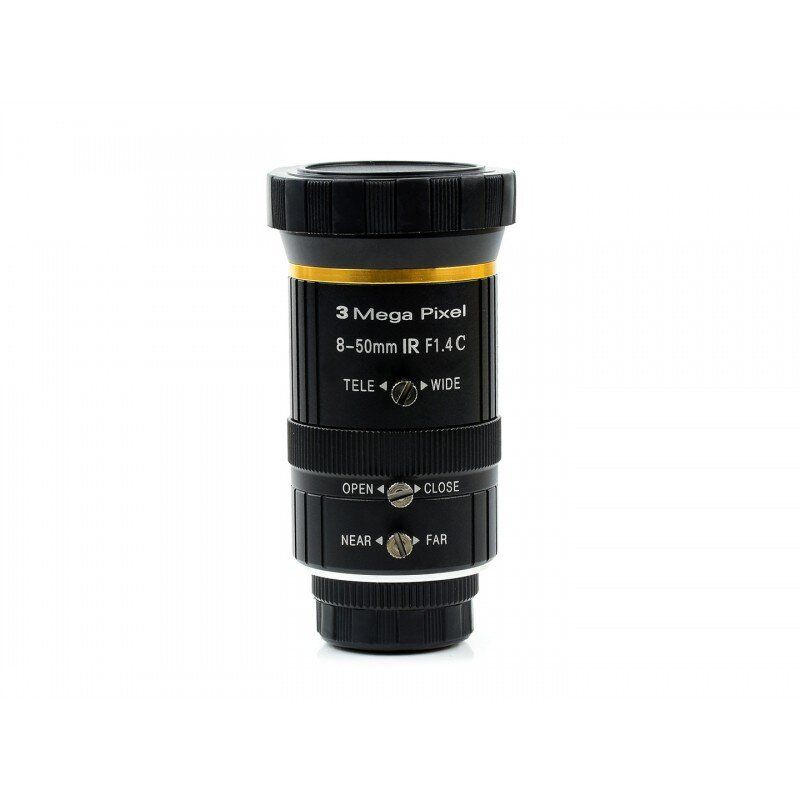

Об'єктив Raspberry PI Zoom Lens 8-50mm виробника Raspberry Pi, модель V91850, — промисловий телеоб'єктив зі змінною фокусною відстанню 8–50 мм (C-mount / CS-mount), призначений для роботи з камерою Raspberry Pi High Quality Camera, країна виробника: Made in China.

Призначення та сумісність

Raspberry PI Zoom Lens 8-50mm — змінний телеоб'єктив для побудови систем машинного зору, спостереження та точного кадрування на базі Raspberry Pi High Quality Camera. Ключова особливість — можливість плавно змінювати фокусну відстань від 8 до 50 мм, змінюючи кут огляду без переміщення камери.

Сумісні одноплатні комп’ютери Raspberry Pi:

• Raspberry Pi 4 Model B
• Raspberry Pi 3 Model B / B+
• Raspberry Pi 3 Model A+
• Raspberry Pi 2 Model B / B+
• Raspberry Pi 1 Model B / B+
• Raspberry Pi 1 Model A+
• Raspberry Pi Zero / Zero W (через додатковий кабель для Raspberry Pi Zero v1.3, не входить у комплект)

Об’єктив приєднується до камери високої якості Raspberry Pi (Raspberry Pi High Quality Camera) через C-CS адаптер, що входить до комплекту.

Основні характеристики

• Тип: промисловий телеоб’єктив зі змінною фокусною відстанню
• Фокусна відстань: 8–50 мм

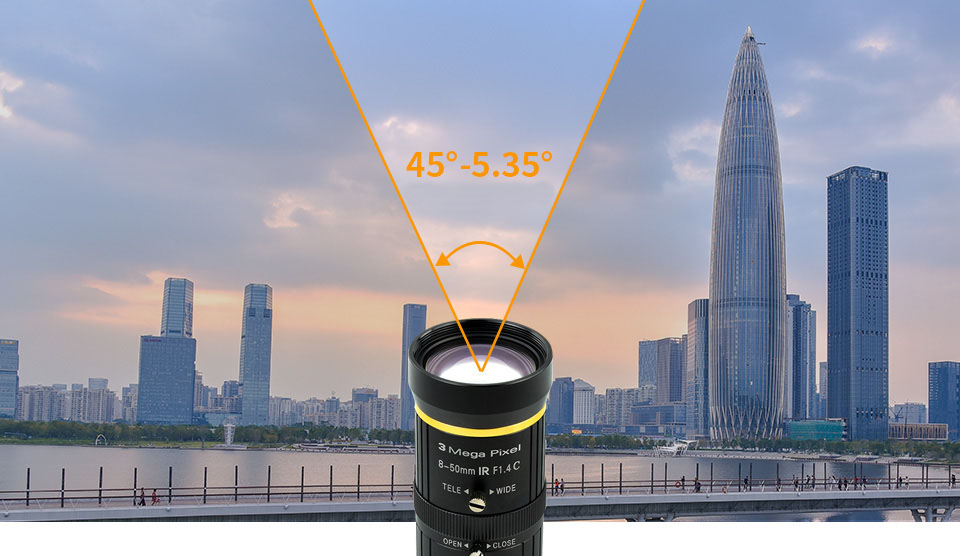

• Кут огляду: 45° – 5.35° (залежно від фокусної відстані)
• Тип кріплення: C-mount, CS-mount (через адаптер)
• Формат зображення: 1/2.3"
• Мінімальна відстань до об’єкта: 0.20 м
• Регулювання: ручне налаштування діафрагми
• Габарити: Φ40.00 × 68.30 мм
• Вага об’єктива: 148 г
• Загальна вага виробу (з упаковкою): 0.177 кг

Телеоб’єктив із високою роздільною здатністю дає змогу фіксувати дрібні деталі та змінювати композицію кадру з однієї точки зйомки за рахунок оптичного зуму.

А — наближення області А
В — наближення області В

Регульована фокусна відстань та підключення

Об’єктив оснащений механічними кільцями для ручного налаштування фокусної відстані та діафрагми. Це дозволяє оптимізувати кадр під конкретну сцену чи завдання, зберігаючи фокус із фіксованої точки монтажу камери.

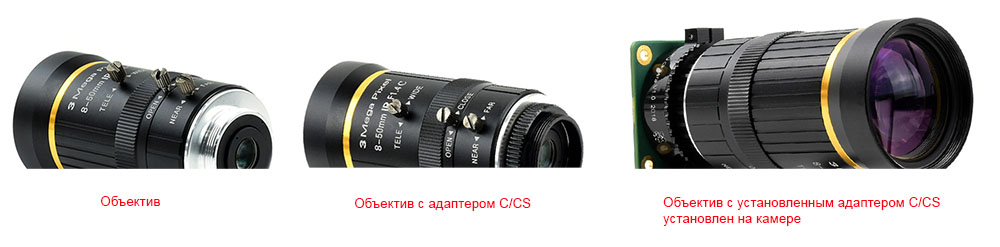

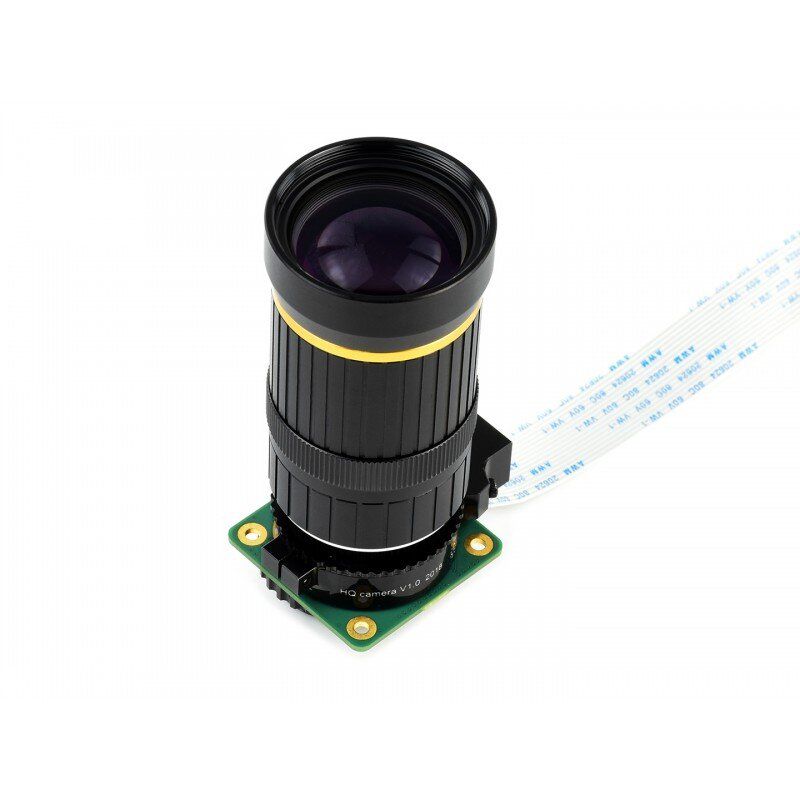

Підключення до Raspberry Pi High Quality Camera здійснюється за допомогою C-CS адаптера:

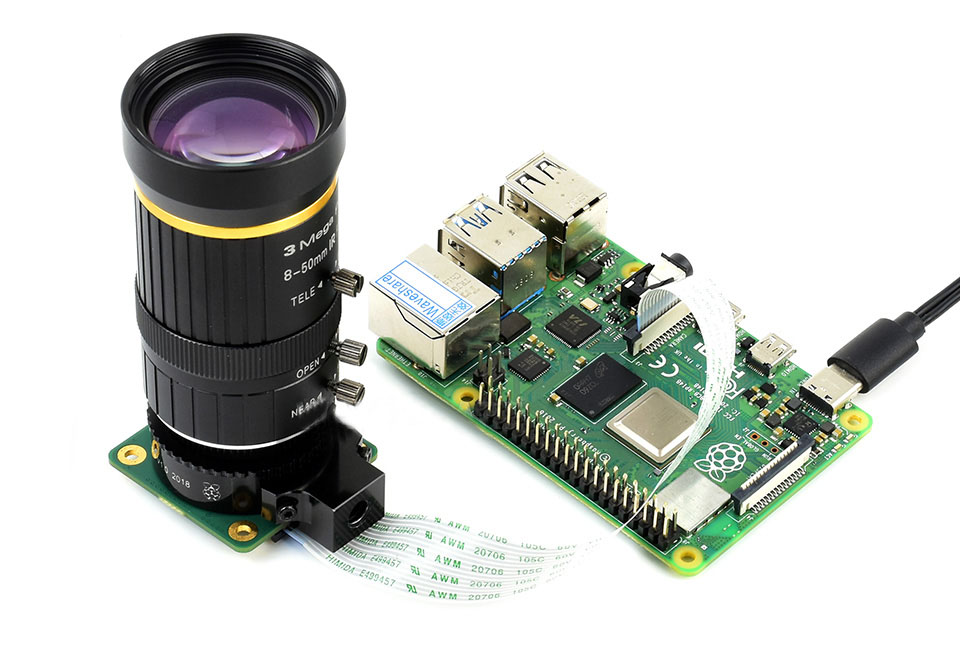

Подальше підключення камери до плати Raspberry Pi відбувається стандартним шлейфом камери (у комплекті з камерою Raspberry Pi High Quality Camera):

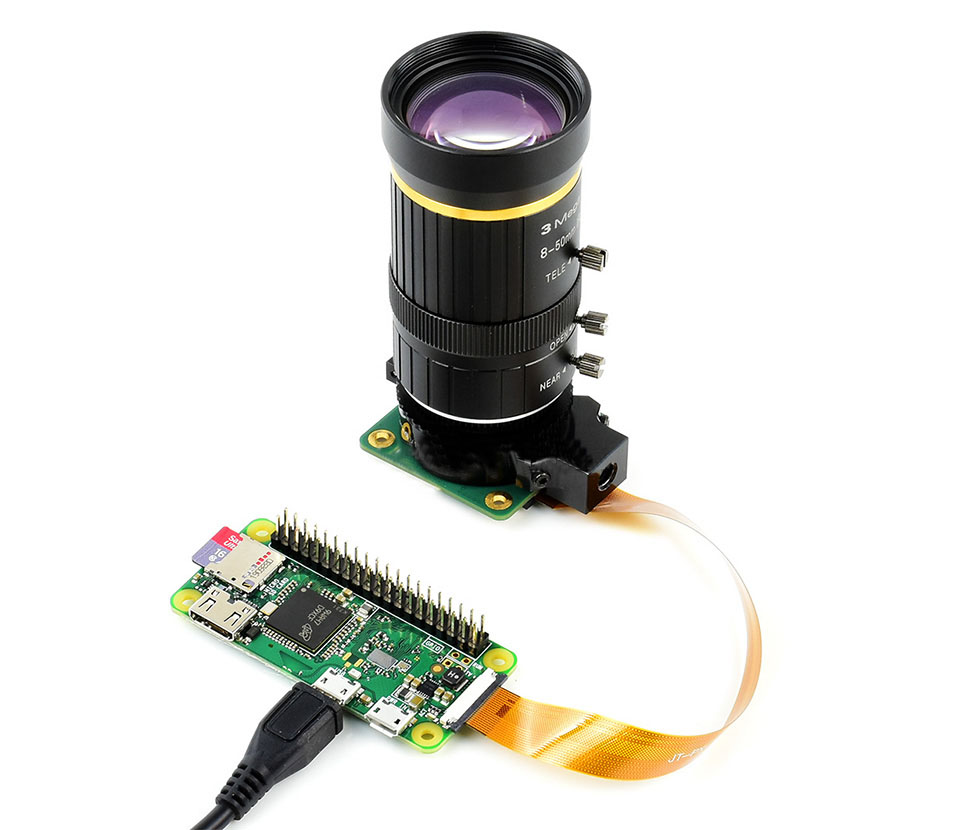

Для Raspberry Pi Zero / Zero W потрібен окремий вузький кабель для камери Raspberry Pi Zero v1.3 (не входить у комплект):

УВАГА! Плати Raspberry Pi і камера високої якості Raspberry Pi, показані на фотографіях, до комплекту поставки НЕ входять.

Габарити та порівняння з іншими об’єктивами

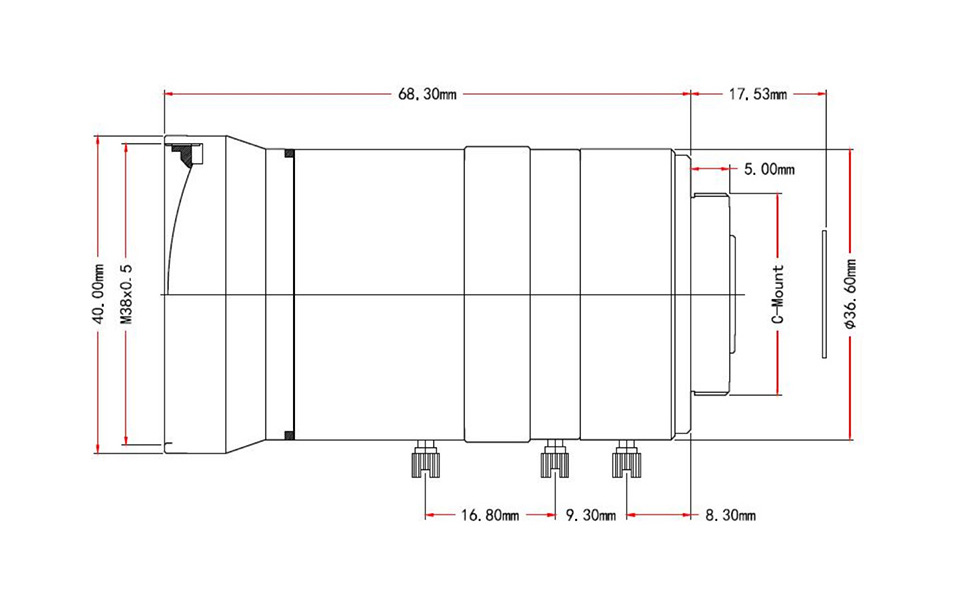

Габаритні розміри об’єктива наведені на схемі нижче:

Нижче наведено порівняння різних об’єктивів для Raspberry Pi High Quality Camera, включно з 8–50 мм Zoom-об’єктивом:

	6mm ширококутний об'єктив	16mm телеоб'єктив	25mm телеоб'єктив	35mm телеоб'єктив	8-50mm Zoom-об'єктив
формат зображення	1/2"	1"	2/3"	1"	1/2.3"
Фокусна відстань	6mm	16mm	25mm	35mm	8-50mm
діафрагма	F1.2	F1.4-16	F1.4-16	F1.7-16	F1.4
адаптер кріплення	CS-mount	C-mount
Кут огляду	63°	1" 44.6° × 33.6° 2/3" 30.0° × 23.2° 1/1.8" 24.7° × 18.6° 1/2" 21.8° ×16.4°	2/3" 20.2° × 15.1° 1/1.8" 16.5° × 12.4° 1/2" 14.5° × 10.5°	1" 20.9° × 15.8° 2/3" 14.4° × 10.8° 1/2" 10.5° × 7.9°	45°-5.35°
задній фокус	7.53mm	17.53mm
оптична довжина	-	67.53mm	-	-	-
спотворення	-	1"（-0.7%） 1/2"（-0.5%） 1/3"（-0.15%）	0.05%	0.35%	-
Мінімальна відстань до об'єкта	0.20m	0.20m	0.25m	0.30m	0.20m
Розмір	Φ30.00 × 34.00mm	Φ39.00 × 50.00mm	Φ34.00 × 34.00mm	Φ35.00 × 34.00mm	Φ40.00×68.30mm
Налаштування	Manual aperture adjustment
вага	53g	133.7g	82g	78g	148g

Програмне забезпечення та ресурси

Додаткова інформація щодо роботи з Raspberry Pi High Quality Camera доступна на вікі сторінці виробника:

www.waveshare.com/wiki/Raspberry_Pi_HQ_Camera

Комплект поставки

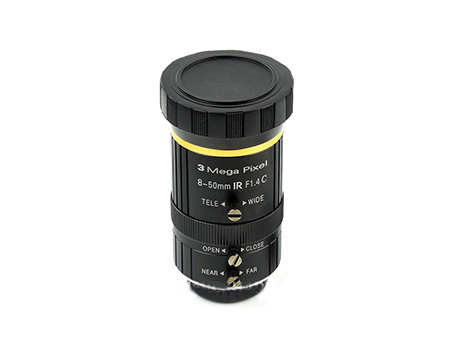

• 8-50mm Zoom Lens for Pi телеоб'єктив ×1
• C-CS адаптер
