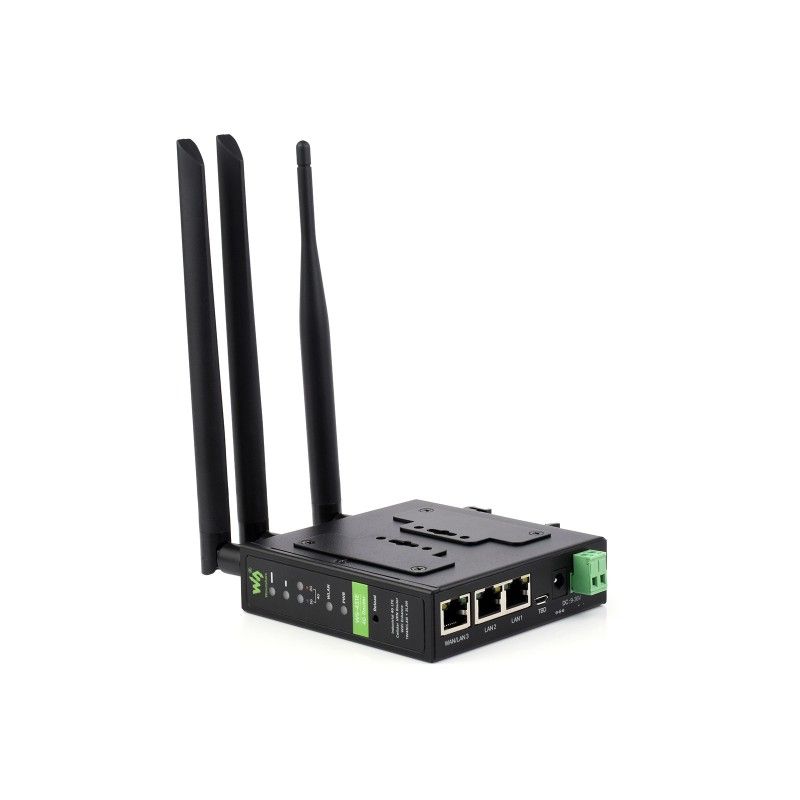

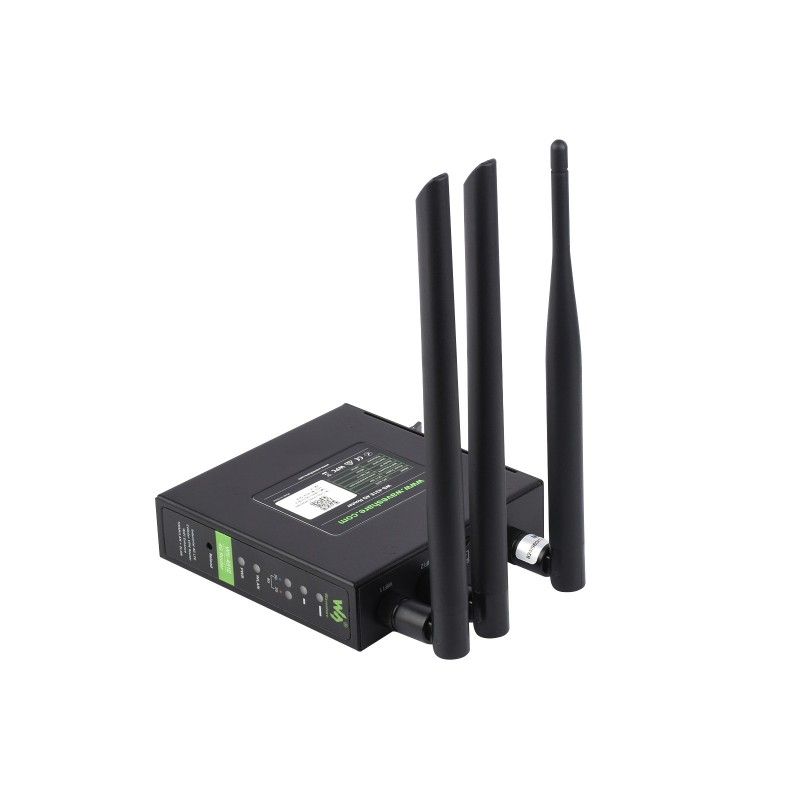

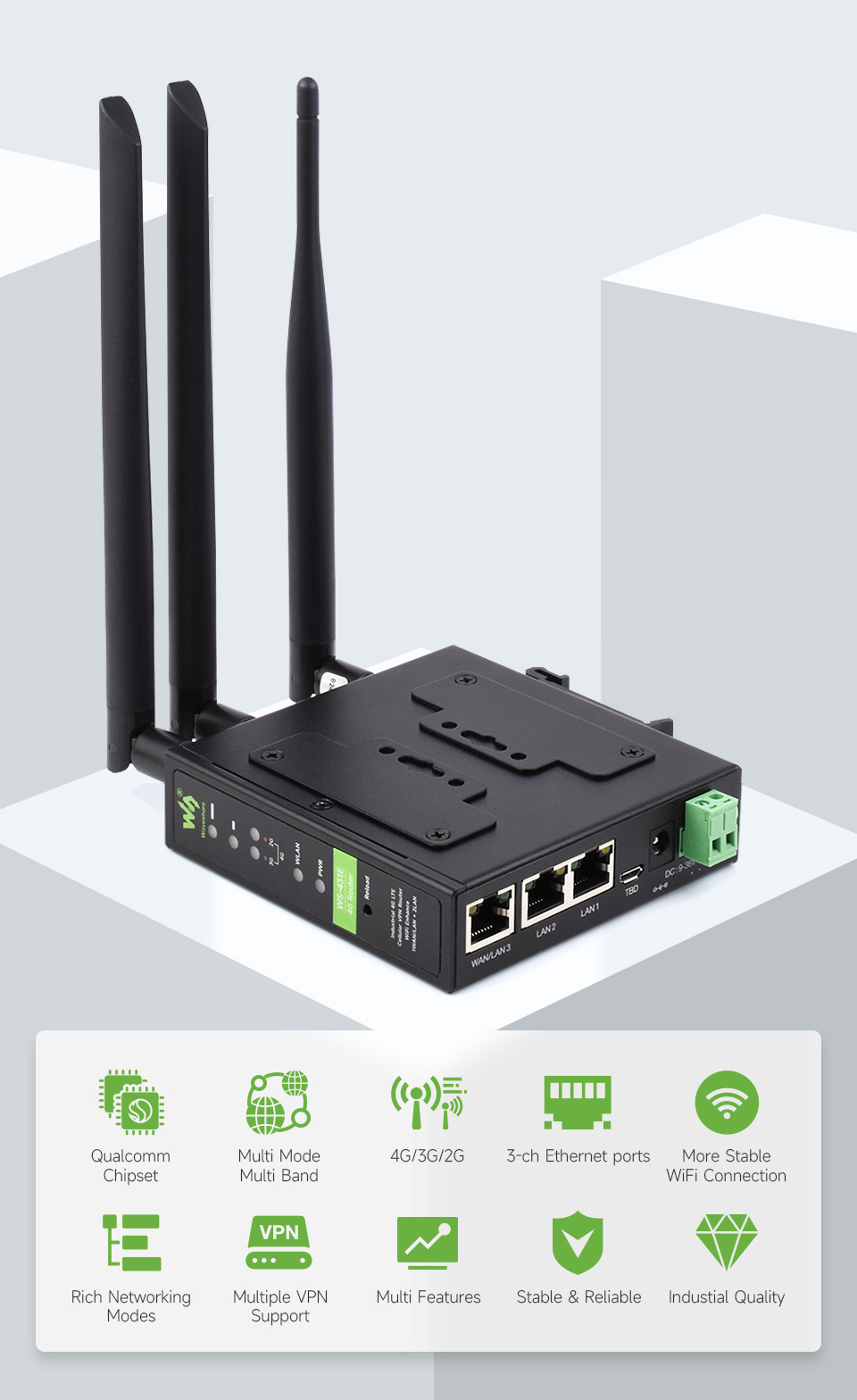

Waveshare WS-431E 4G Router (24769) промисловий маршрутизатор з підтримкою 4G/LTE

Waveshare WS-431E 4G Router (24769) від виробника Waveshare, модель 24769, — промисловий 4G/3G/LTE-A Wi‑Fi маршрутизатор на базі рішення Qualcomm з Ethernet-портами та підтримкою VPN, виготовлений у країні походження Made in China.

Призначення та сумісність

Маршрутизатор WS-431E 4G Router призначений для організації стабільного доступу до Інтернету через стільникові мережі 4G/3G/2G або дротовий WAN із роздачею по Wi‑Fi та Ethernet. Підходить для рішень IoT та M2M, зокрема сервісних і інспекційних роботів, мереж безпілотних автомобілів, мереж масажних крісел, автомобілів AGV та інших промислових сценаріїв.

Пристрій може виступати як Wi‑Fi точка доступу, Wi‑Fi клієнт або Wi‑Fi реле, забезпечуючи гнучке інтегрування в існуючу мережеву інфраструктуру та розгортання великомасштабних мереж для корпоративних користувачів.

Основні характеристики

• Тип модуля: 4G, 3G, LTE-A, Wi‑Fi.
• Стільникові діапазони:
  • TDD-LTE: B38/40/41
  • FDD-LTE: B1/3/7/8/20/28A
  • WCDMA: B1/8
  • GSM/EDGE: B3/8
• Wi‑Fi: IEEE 802.11b/g/n, 2,4 ГГц, швидкість передачі до 300 Мбіт/с, MIMO 2×2.
• Дальність Wi‑Fi: до 500 м на відкритому просторі (фактична відстань залежить від умов).
• Промисловий металевий корпус, ступінь захисту IP30, рівень ЕМС 3.
• Подвійний апаратний та програмний Watchdog для 7×24 стабільної роботи.

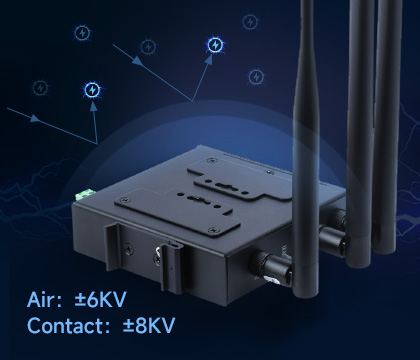

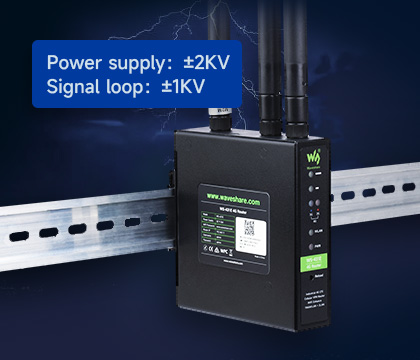

• Захист від перенапруги (рівень 3) та ESD (рівень 3).
• Робоча температура: −20℃…+70℃, вологість 5%…95% без конденсації.

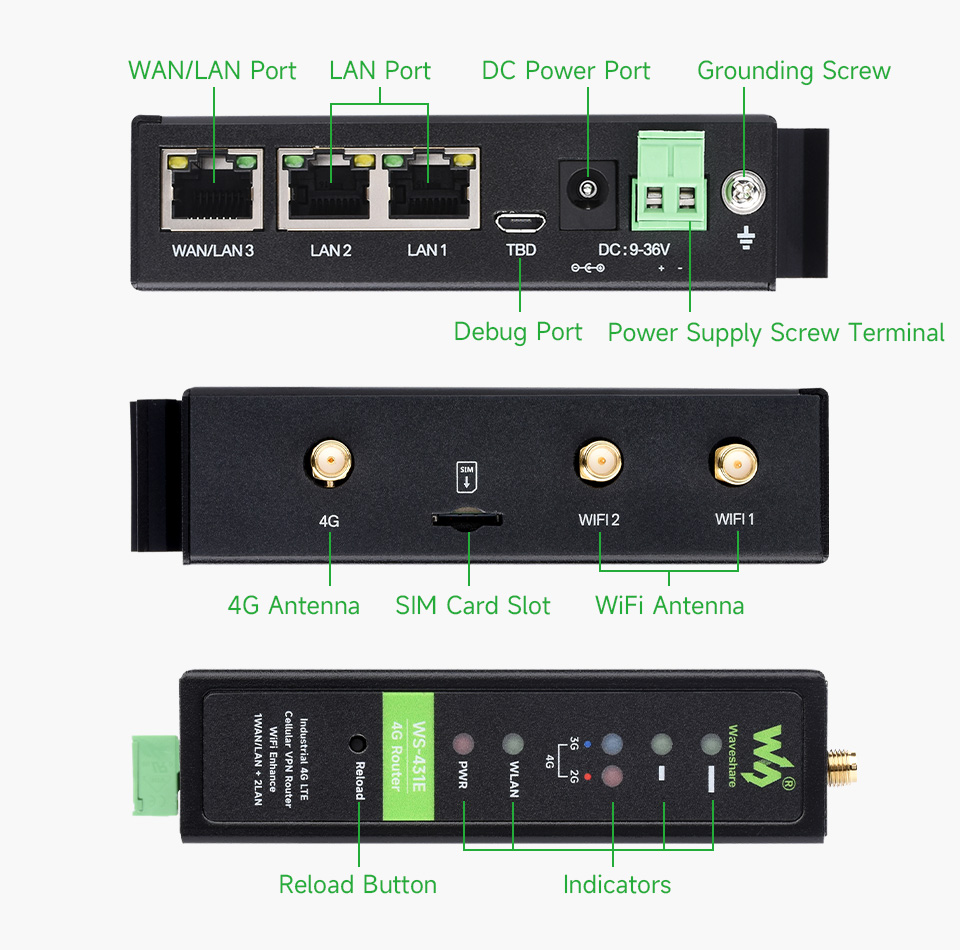

Інтерфейси та підключення

• WAN/LAN: 1 порт RJ45 10/100 Мбіт/с (конфігурований як WAN або LAN), авто MDI/MDIX, ізоляція 1,5 кВ.
• LAN: 2 порти RJ45 10/100 Мбіт/с, авто MDI/MDIX, ізоляція 1,5 кВ.
• Слот SIM: Nano SIM (3 В/1,8 В).
• Антени: стандартні SMA-K; у комплекті 1 антена 4G та 2 антени Wi‑Fi.
• Інтерфейс TBD для налагодження.
• Кнопка Reset з відновленням заводських налаштувань.
• Гвинт заземлення для захисту.

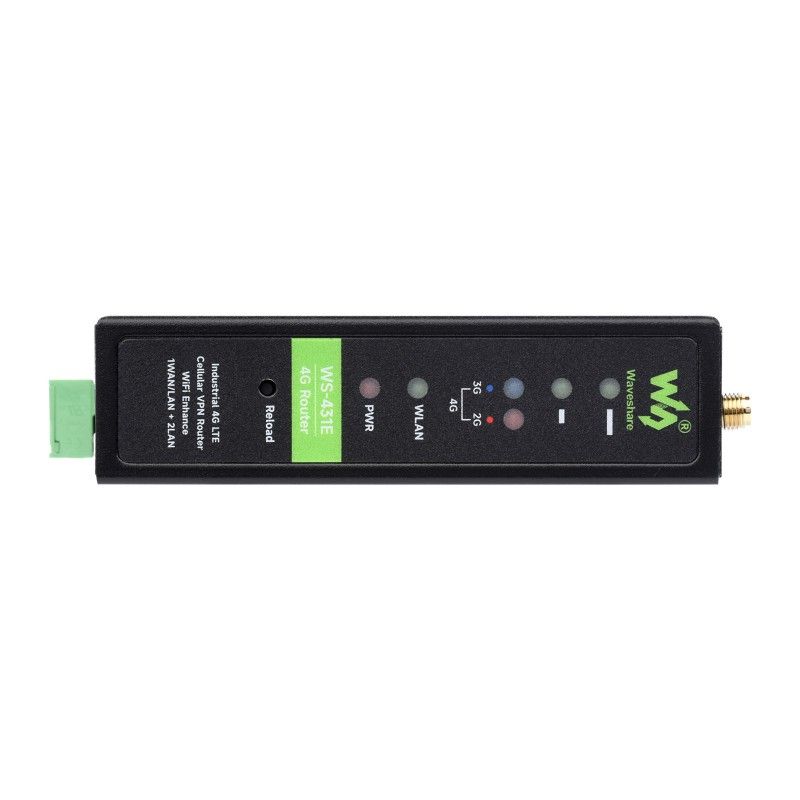

Індикатори стану дозволяють контролювати живлення, активність Wi‑Fi, тип стільникової мережі (2G/3G/4G) та рівень сигналу (2 світлодіоди SIG).

Бездротові можливості та VPN

WS-431E інтегрує стільниковий модуль 4G LTE та Wi‑Fi-модуль на базі двох чіпів Qualcomm (окремо для Wi‑Fi Master Control і стільникового зв’язку), що підвищує стабільність і стійкість до перешкод.

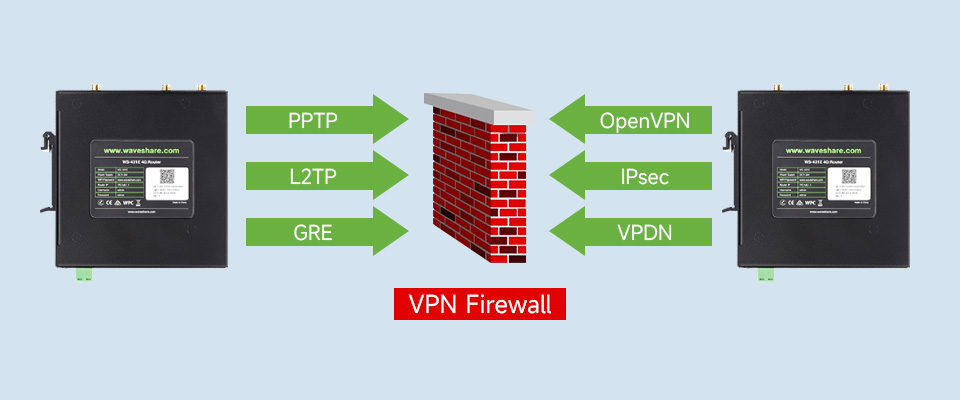

Маршрутизатор підтримує декілька протоколів VPN для захисту даних:

• OpenVPN
• IPsec
• PPTP
• L2TP
• GRE

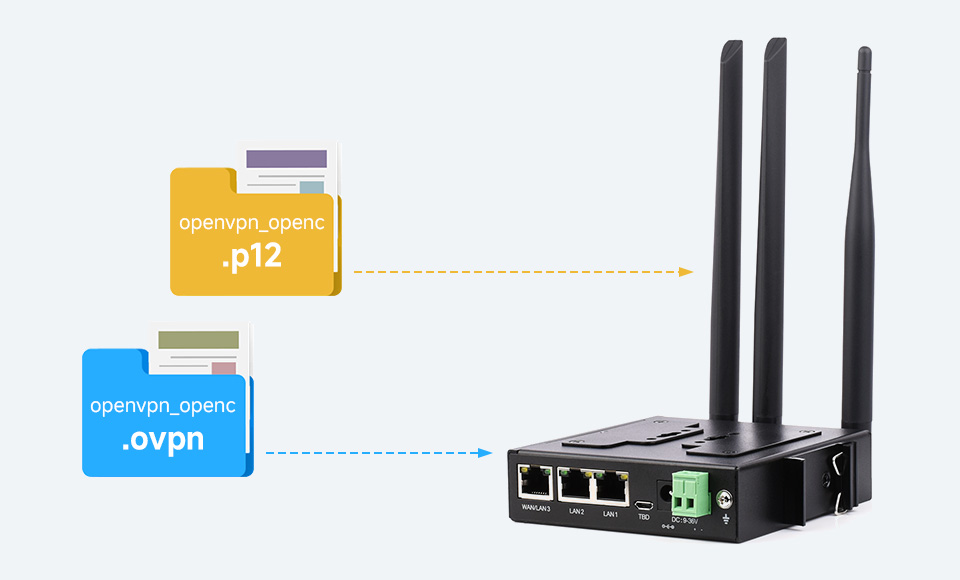

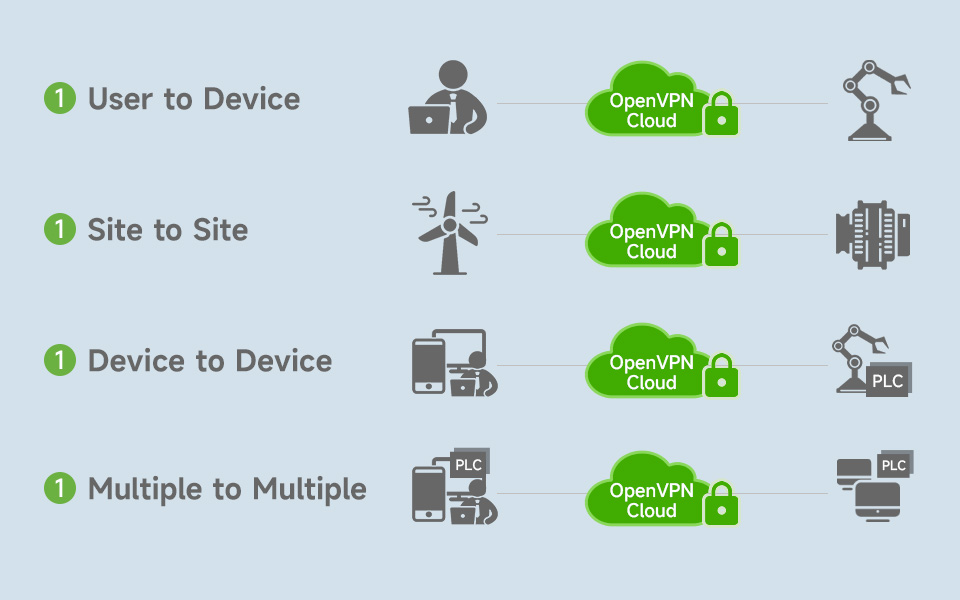

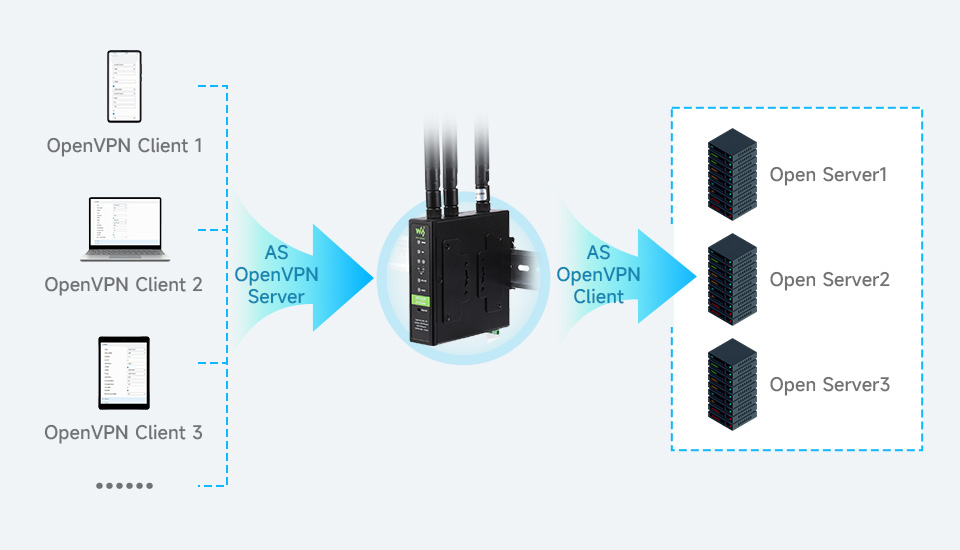

Реалізовано покращений дизайн OpenVPN: пристрій може працювати як клієнт до трьох різних OpenVPN-серверів одночасно, а також як OpenVPN-сервер. Підтримується імпорт конфігураційних файлів ovpn та сертифікатів PKCS#12 «в один клік».

Сумісний із різними OpenVPN-серверами, зокрема OpenVPN® Cloud Connexa™, OpenVPN® Access Server, OpenVPN® @AWS EC2, OpenVPN з відкритим кодом, Opnsense, pfSense тощо.

Режими роботи та надійність

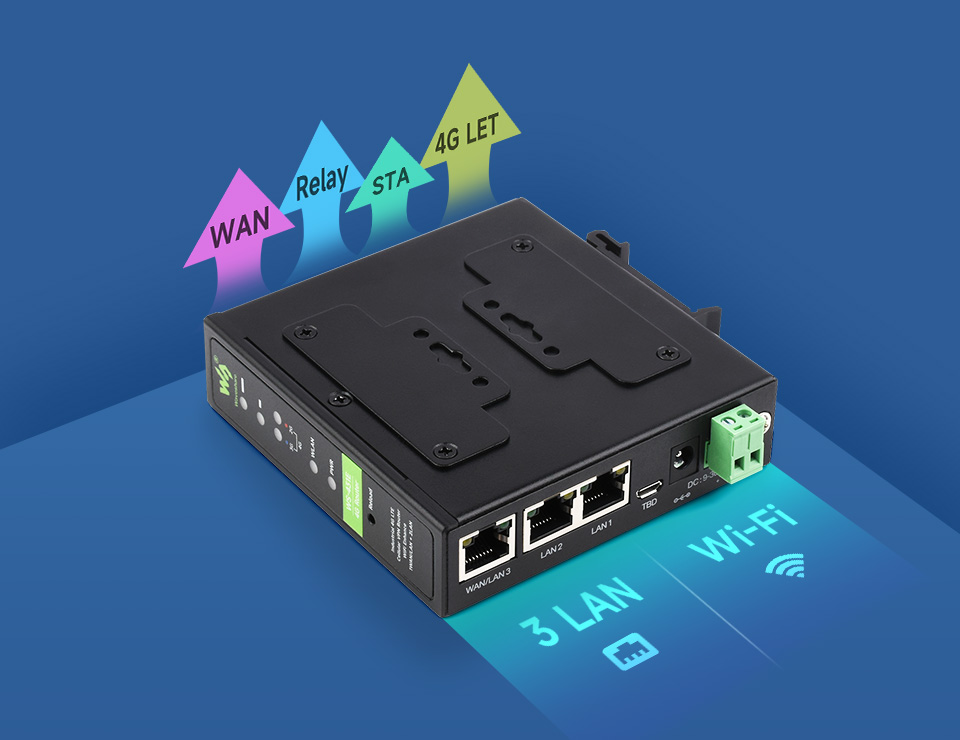

Маршрутизатор підтримує кілька режимів доступу до Інтернету — стільниковий, дротовий та Wi‑Fi — з можливістю вільного перемикання та своєчасного відновлення сервісу у разі збою мережі. Підключення клієнтських пристроїв можливе через Ethernet та Wi‑Fi.

Промисловий дизайн передбачає:

• Подвійний Watchdog (апаратний та програмний) для безперервної роботи 7×24.
• Захист від перенапруги, блискавки та перехідних стрибків напруги.
• ESD-захист від статичної електрики (пил, дуга тощо).

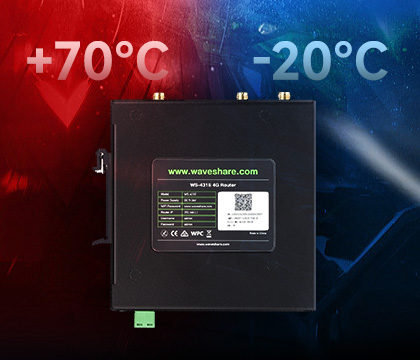

• Розширений температурний діапазон −20℃…+70℃.

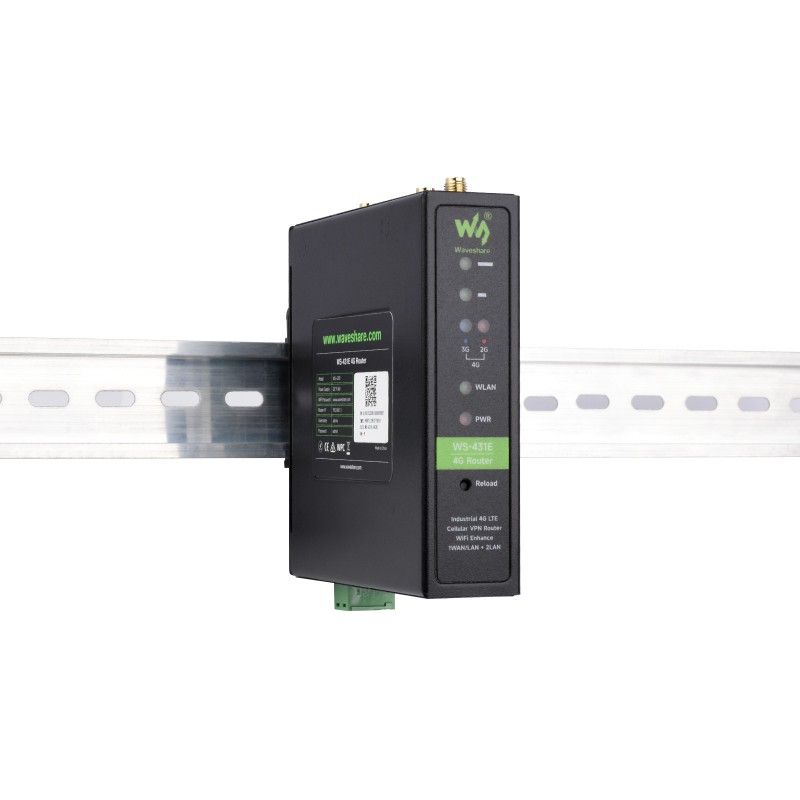

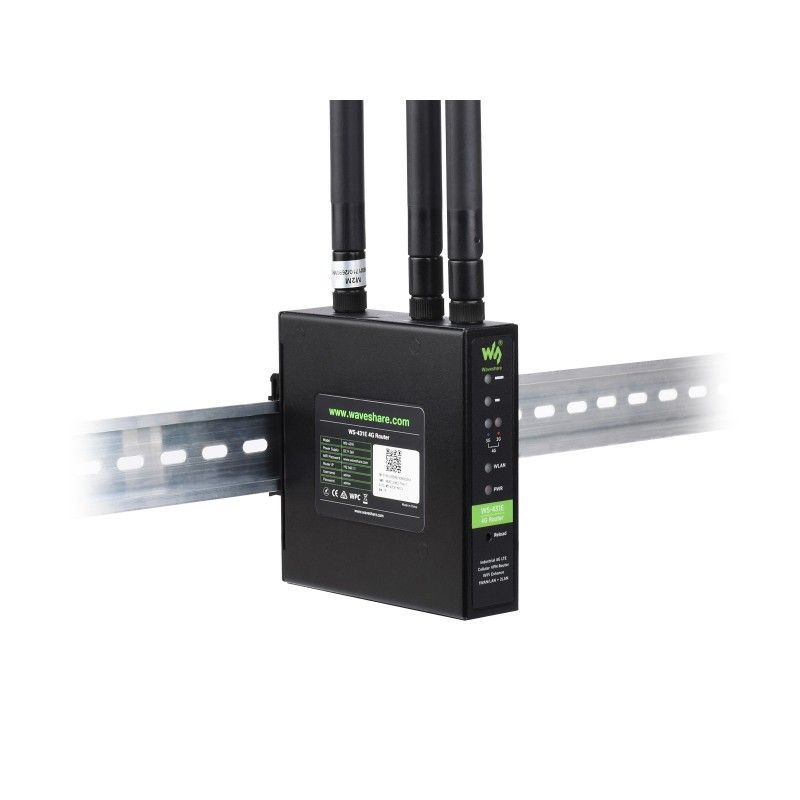

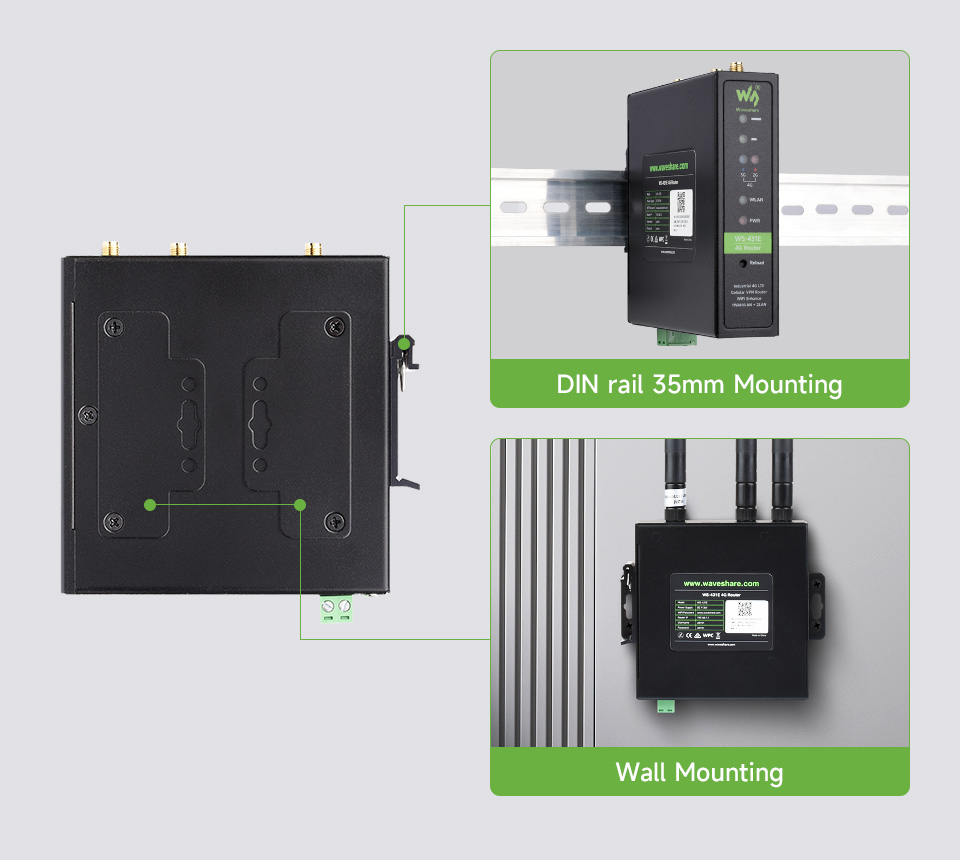

Передбачено настінний монтаж, кріплення на DIN-рейку та настільне розміщення, що спрощує інтеграцію маршрутизатора в шафи автоматики та промислові об’єкти.

Живлення, габарити та вага

• Адаптер живлення: DC 12 В / 1 А.
• Вхідна напруга: DC 9–36 В.
• Споживаний струм: приблизно 260 мА при 12 В (середнє значення).

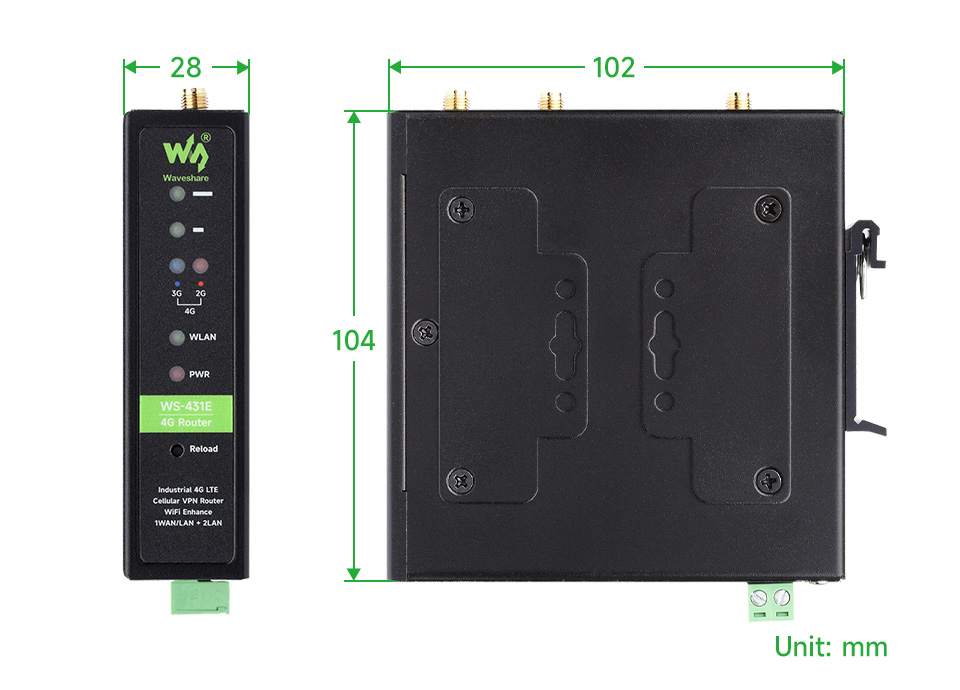

• Габарити: 104,0 × 102,0 × 28,0 мм.
• Вага: 0,66 кг.

Wiki: www.waveshare.com/wiki/WS-431E_4G_Router

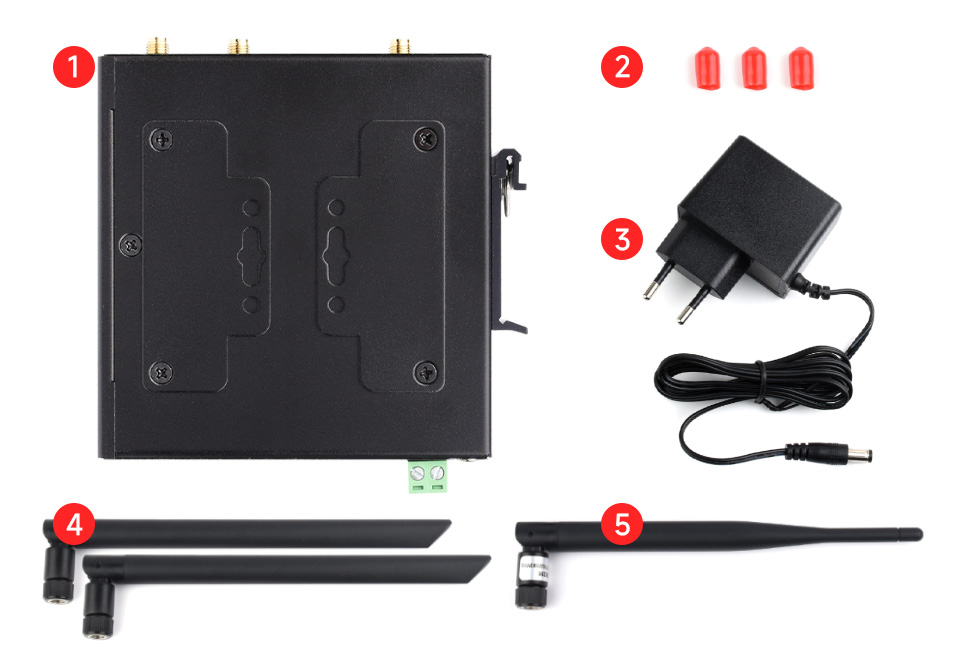

Комплект поставки

1. WS-431E 4G Router × 1
2. Захисний ковпачок SMA 3 шт × 1
3. Блок живлення 12 В 1 А (EU) × 1
4. Антена Wi‑Fi 2 шт × 1
5. Антена 4G × 1
