Адаптер PL2303 USB To UART (TTL) Communication Module Micro 24681

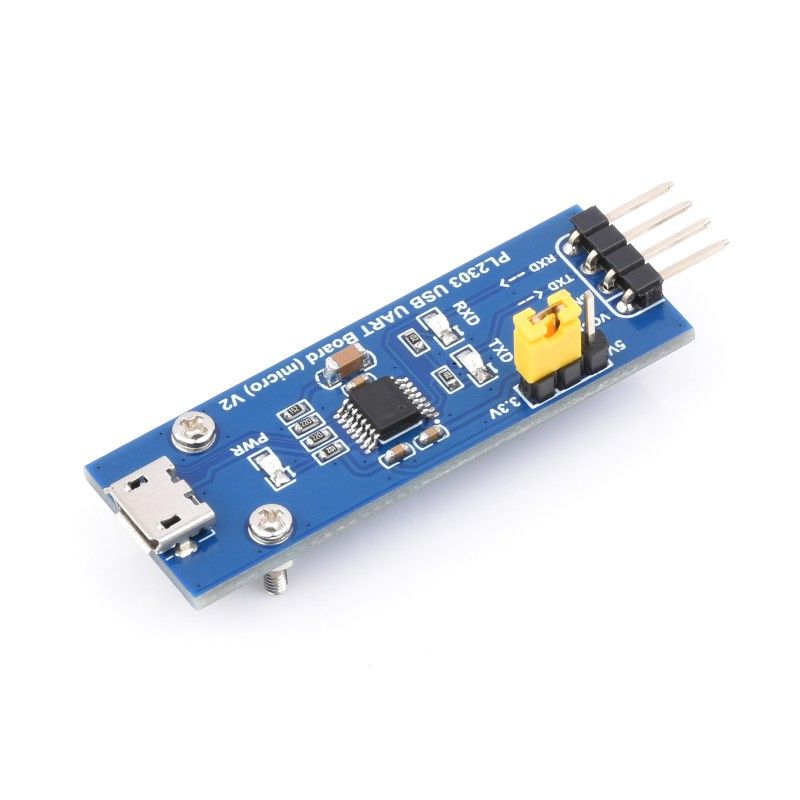

Адаптер PL2303 USB To UART (TTL) Communication Module Micro (24681) від Waveshare, модель 24681, це USB‑UART (TTL) перетворювач на базі чіпа PL2303GS з роз'ємом microUSB, виробництва Made in China.

Призначення та сумісність

Модуль PL2303 USB To UART (TTL) Communication Module Micro забезпечує обмін даними між ПК або іншим пристроєм з USB‑портом і UART‑пристроями з рівнями TTL. Він дозволяє злагодити USB‑інтерфейс із UART‑портами мікроконтролерів, Arduino, Raspberry Pi та інших пристроїв, що використовують UART для серійної комунікації.

Використовується протокол UART (Universal Asynchronous Receiver/Transmitter) із сигналами TTL, що робить модуль зручним для налагодження та обміну даними у вбудованих системах та навчальних проєктах.

Основні характеристики

• Чіп нової версії PL2303GS.
• Інтерфейс: USB – microUSB (female).
• Підтримувані протоколи: TTL, UART.
• Сумісність з ОС: Windows XP / 7 / 8 / 10 / 11 / ...
• Три режими живлення VCCIO (через перемичку):
  • VCCIO = 5 V: вихід 5 V;
  • VCCIO = 3,3 V: вихід 3,3 V;
  • відкрита перемичка: живлення від цільової плати (1,8 V / 2,5 V / 3,3 V / 5 V).
• Світлодіодні індикатори стану: TXD, RXD, PWR.
• Тип аксесуара: адаптер.
• Країна виробника: Made in China.

Інтерфейси та підключення

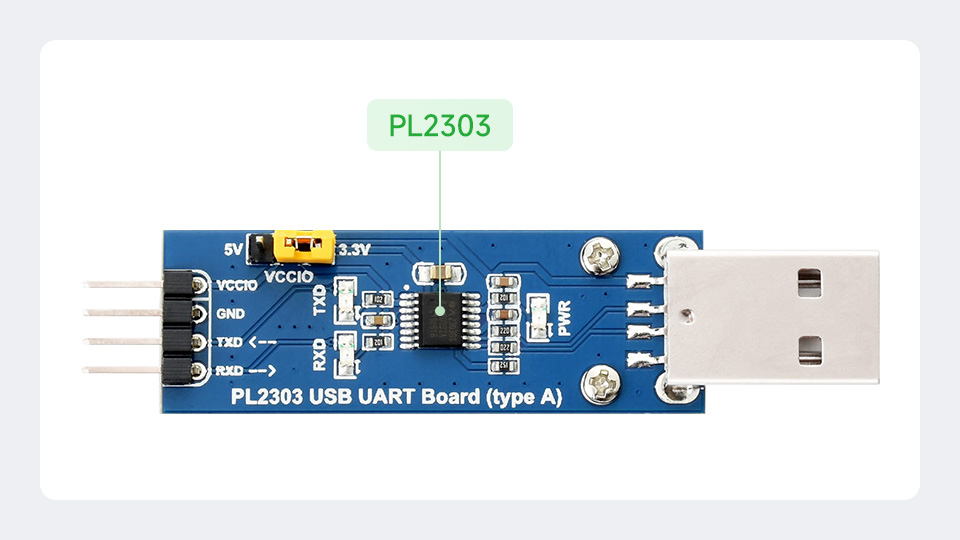

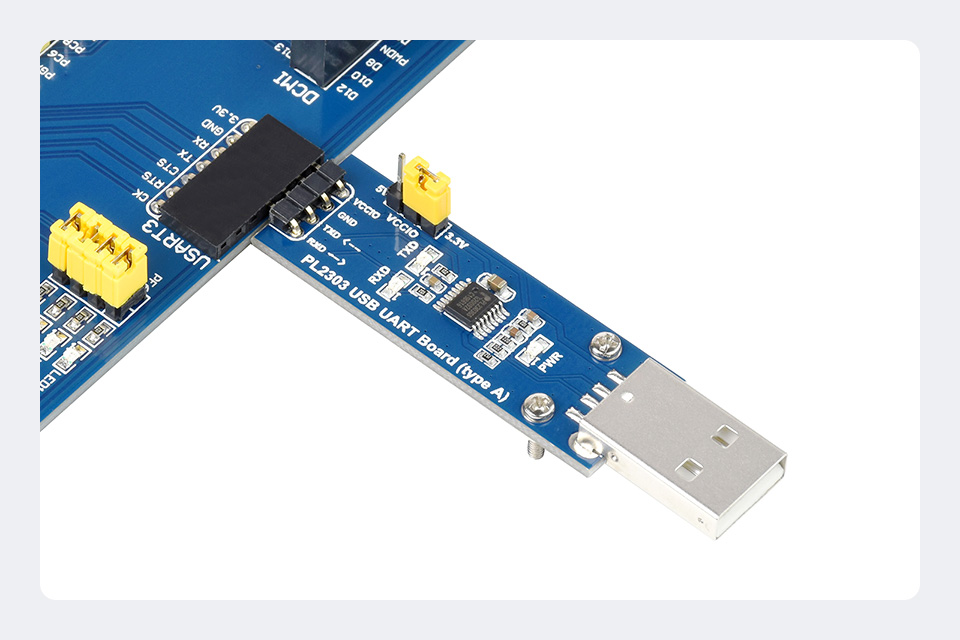

Модуль працює як перетворювач сигналів між USB та UART (TTL). Підключення до мікроконтролера (на прикладі версії з USB Type A, принцип однаковий):

• VCCIO ↔ 3,3 V або 5 V вихід (модуль живиться від USB, перемичка на платі встановлюється на 3,3 V або 5 V відповідно).
• GND ↔ GND цільової плати.
• TXD ↔ MCU.RX (напрямок сигналу: MCU.RX PL2303 → PC.RX).

За допомогою відповідного програмного забезпечення на комп’ютері можна передавати дані між USB‑портом і UART‑пристроєм, використовуючи стандартні команди UART‑протоколу.

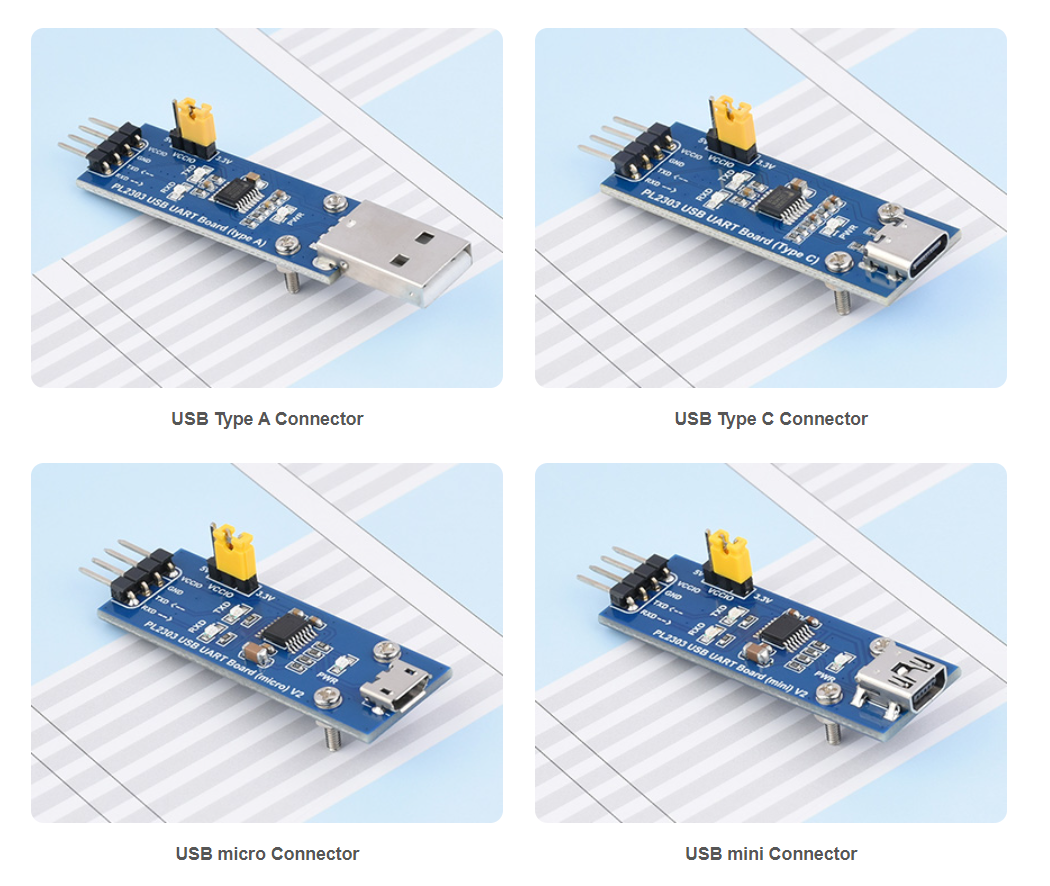

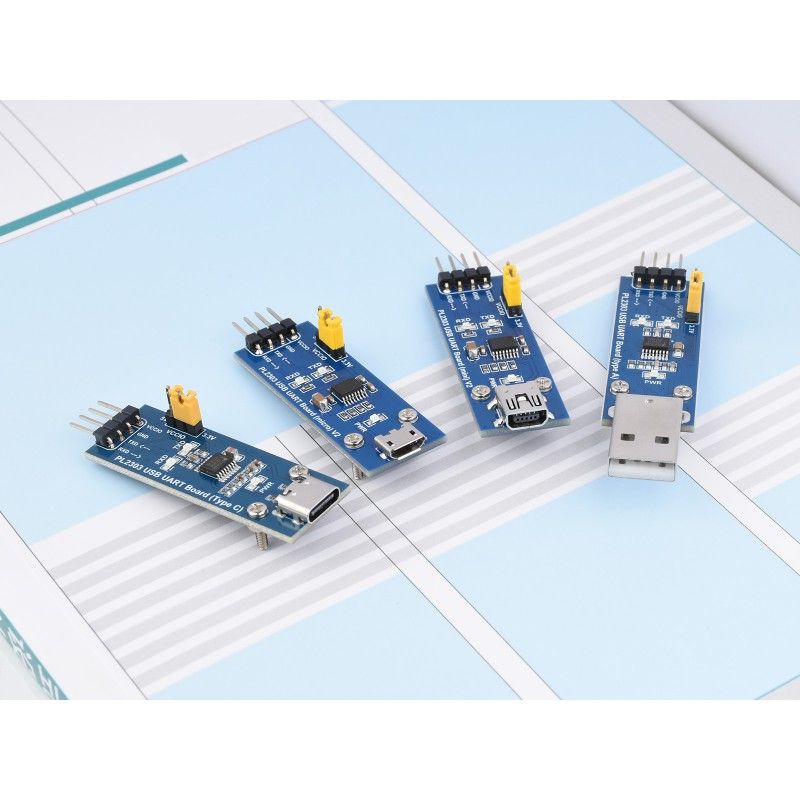

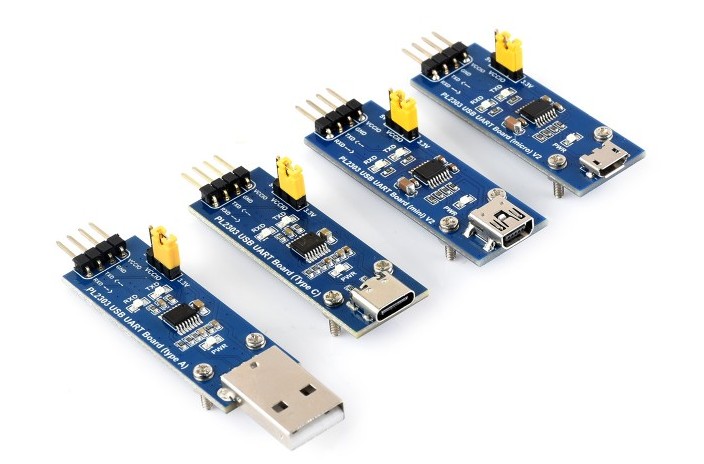

Модифікації цього модуля PL2303 можуть мати різні типи USB‑конекторів (Micro USB, Mini USB, USB Type A, USB‑C), що дозволяє обрати варіант під потрібний інтерфейс. У даній версії використовується роз'єм microUSB.

Габарити та вага

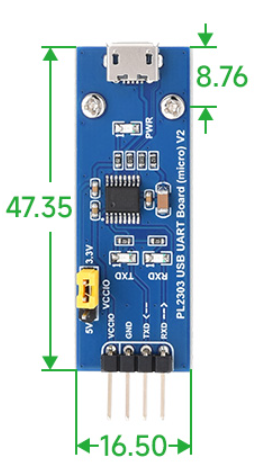

• Габаритні розміри: 47,35 мм × 16,5 мм.
• Вага: 0,008 кг.

Програмне забезпечення та ресурси

Детальна документація, схеми та додаткові матеріали доступні на Wiki‑сторінці виробника:

Wiki: www.waveshare.com/wiki/PL2303_USB_UART_Board_V2

Комплект поставки

1. Плата PL2303 USB UART Micro USB ×1.
2. Кабель з'єднувальний 4‑контактний ×1.
