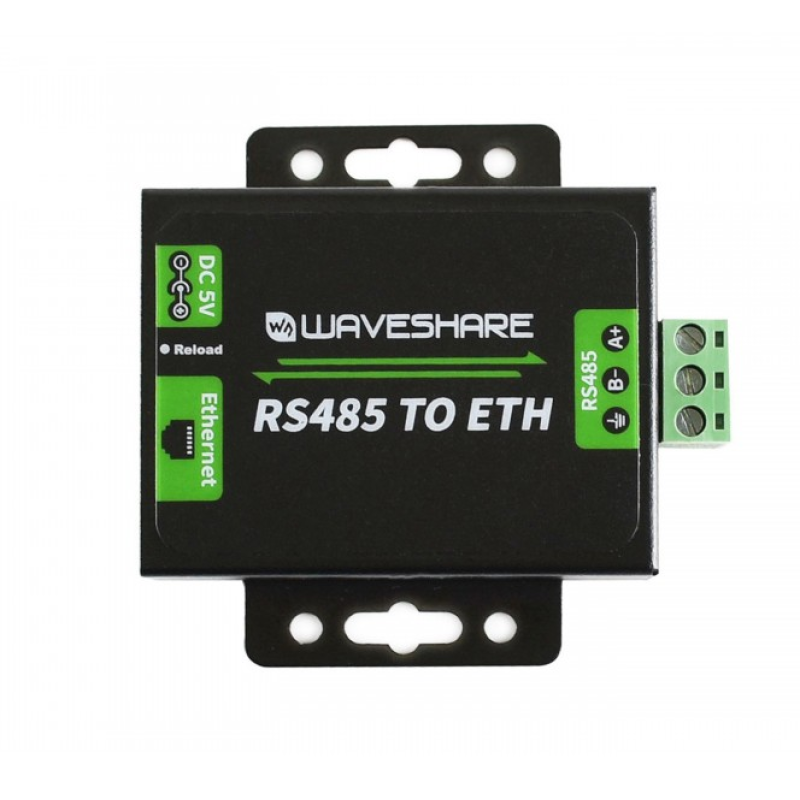

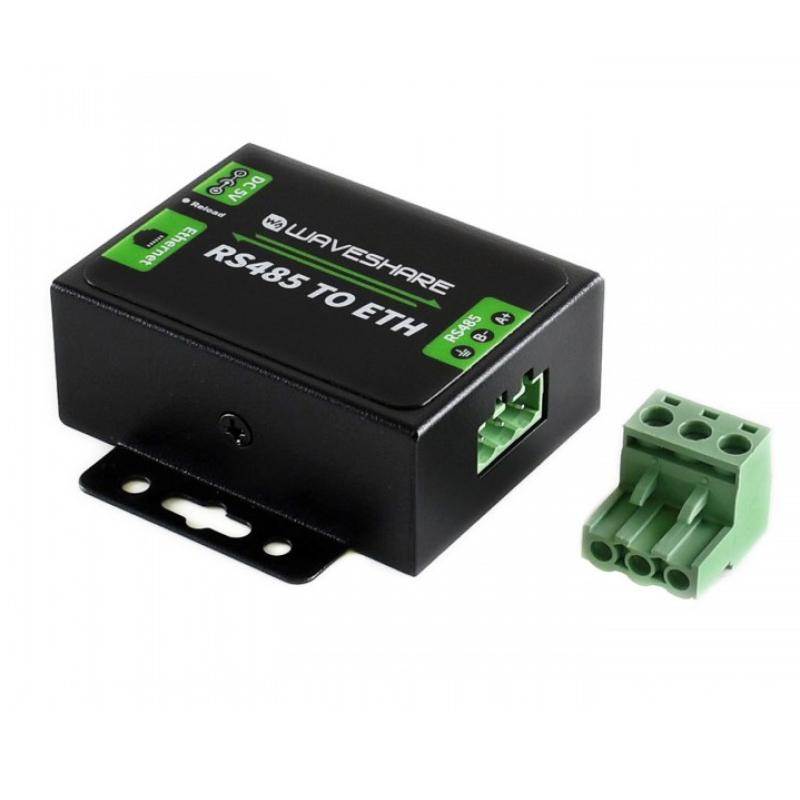

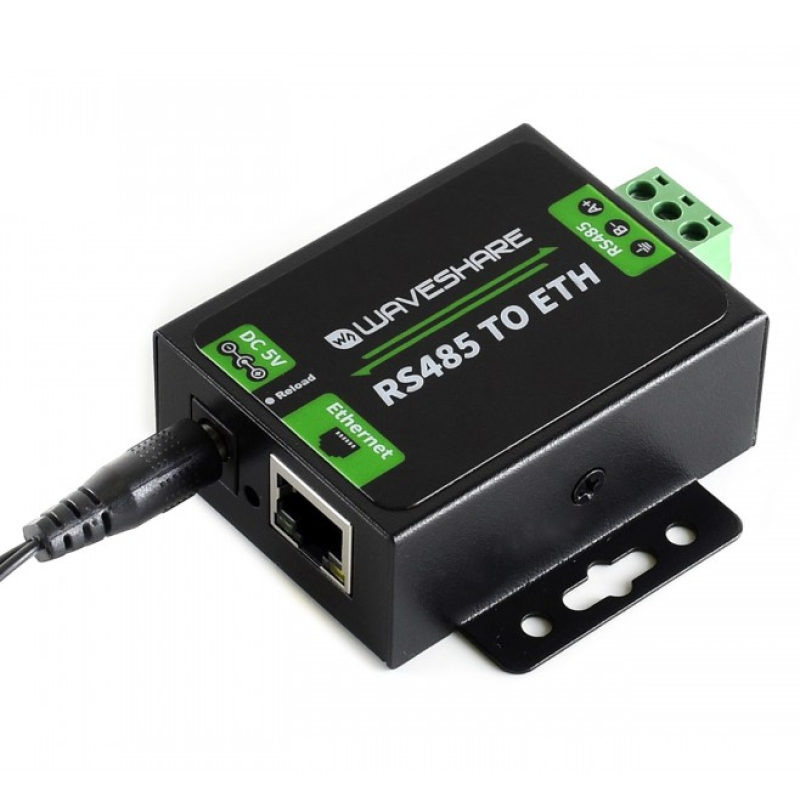

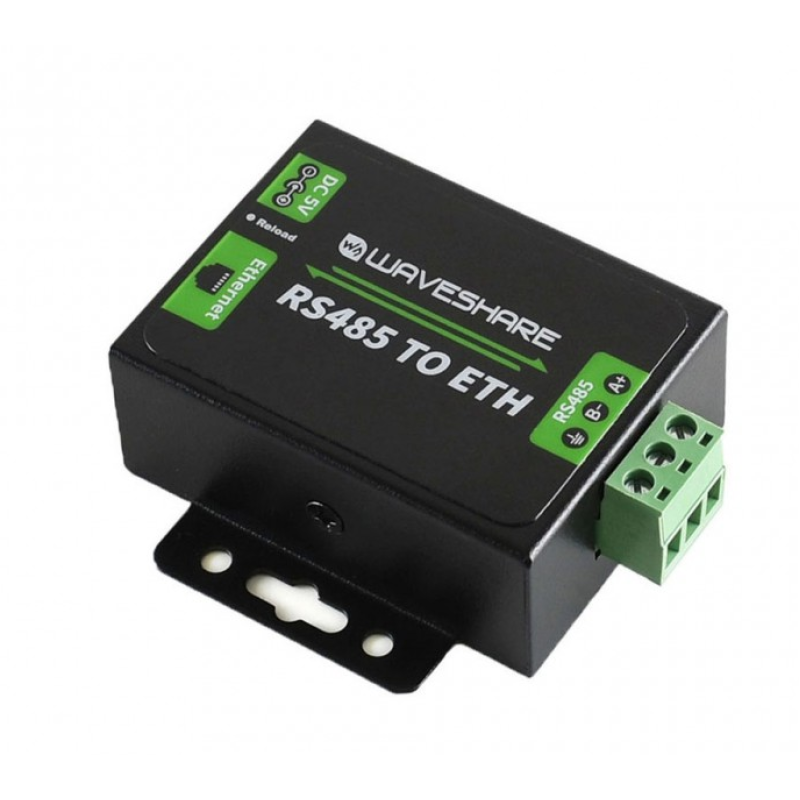

Адаптер RS485 TO ETH (16529) – перетворювач інтерфейсу RS485 в Ethernet

Адаптер RS485 TO ETH (16529) від виробника Waveshare, модель 16529, забезпечує апаратне перетворення між інтерфейсом RS485 та мережевим портом RJ45 Ethernet на базі 32-бітного ARM M0; країна виробника: Made in China.

Призначення та сумісність

Адаптер призначений для підключення пристроїв з інтерфейсом RS485 до Ethernet-мережі через роз’єм RJ45. Підтримуються протоколи RS485 та Ethernet, що дозволяє використовувати модуль у вбудованих системах, промислових контролерах та інших пристроях, де потрібен обмін даними по IP-мережі.

Основні характеристики

• 32-бітний процесор ARM серії M0 для високої швидкості та ефективності роботи.
• Режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт (GET і POST).
• Налаштування через веб-сторінку, AT-команди, послідовний та мережевий протоколи, доступний протокол конфігурації для інтеграції у власне ПЗ.
• Підтримка пакетів пульсу для контролю актуальності з’єднання та активного отримання даних.
• Пакети реєстрації, що настроюються, для ідентифікації різних пристроїв після встановлення з’єднання.
• Можливість налаштування веб-сторінки конфігурації модуля.
• Підтримка протоколу, подібного до RFC2217, для роботи з пристроями зі змінними параметрами послідовного порту.
• Механізм KeepAlive з автоматичним перепідключенням при розриві з’єднання.
• Перезавантаження по тайм-ауту (watchdog за відсутності даних) з налаштовуваним часом, для довготривалої стабільної роботи.
• Підтримка DNS (доменне ім’я та налаштовуваний DNS-сервер) і DHCP, можливість автоматичного або статичного IP.
• Оновлення прошивки через мережу.
• Відновлення заводських налаштувань програмно та/або апаратно.
• Заводська MAC-адреса з можливістю зміни.
• Програмне забезпечення в комплекті: утиліта конфігурації модуля, інструмент тестування TCP/UDP, програмне забезпечення віртуального послідовного порту VCOM.
• Приклади коду для хост-комп’ютера (socket), VB, C++, Delphi, Android, iOS тощо.

Інтерфейси та підключення

• Ethernet:

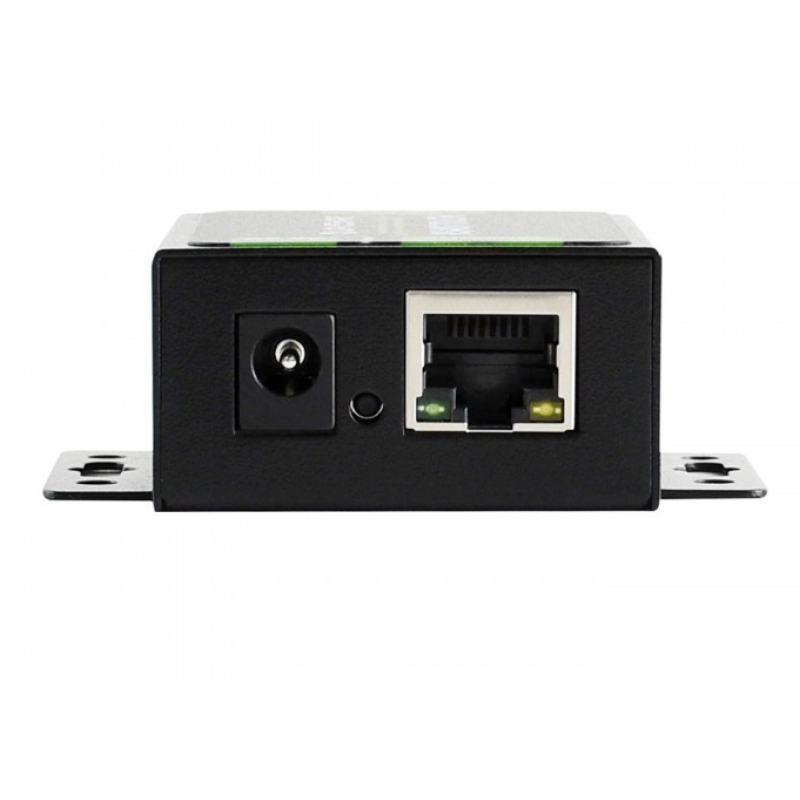

  • Роз’єм: 4-контактний RJ45.
  • Швидкість зв’язку: 10/100 Мбіт/с, Auto-MDI/MDIX (працює як з прямим, так і з перехресним кабелем).
  • Захист інтерфейсу: електромагнітна ізоляція 1,5 кВ.
  • Підтримувані протоколи: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-клієнт.
  • Кеш TX: 6 Кбайт; кеш RX: 4 Кбайт.
• RS485:

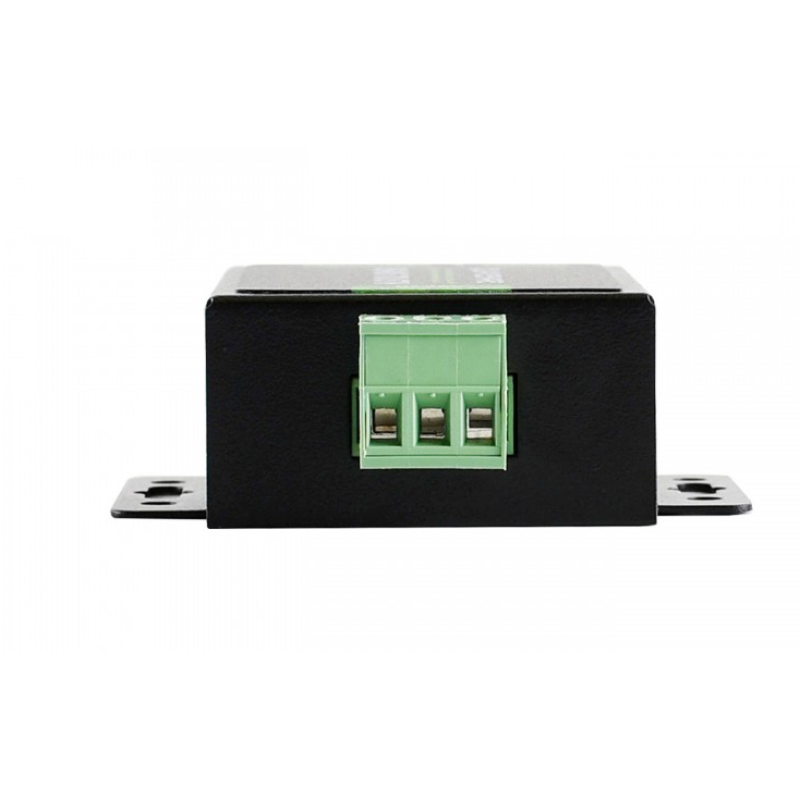

  • Роз’єм: гвинтовий затиск (A+, B-, GND).
  • Біт даних: 5, 6, 7 або 8.
  • Стоповий біт: 1 або 2.
  • Біт парності: Ні, Непарний, Парний, Мітка, Пропуск.
  • Швидкість передачі: 600 біт/с ~ 230,4 кбіт/с.
  • Кеш RX: 800 байт.
  • Апаратне керування потоком: немає.
  • Захист: ESD-захист 2 кВ, резистори підтягування RS485 pull-up/down 2,2 кОм.

Живлення

• Джерело живлення: 5,0 ~ 7,0 В (рекомендовано 5 В).
• Робочий струм: 150 мА (при 5 В).
