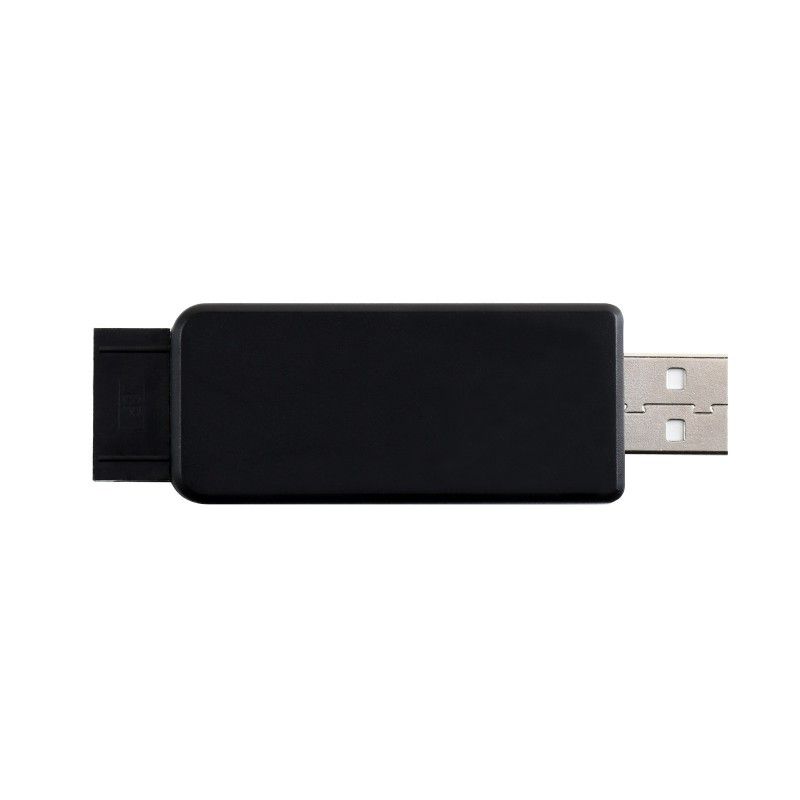

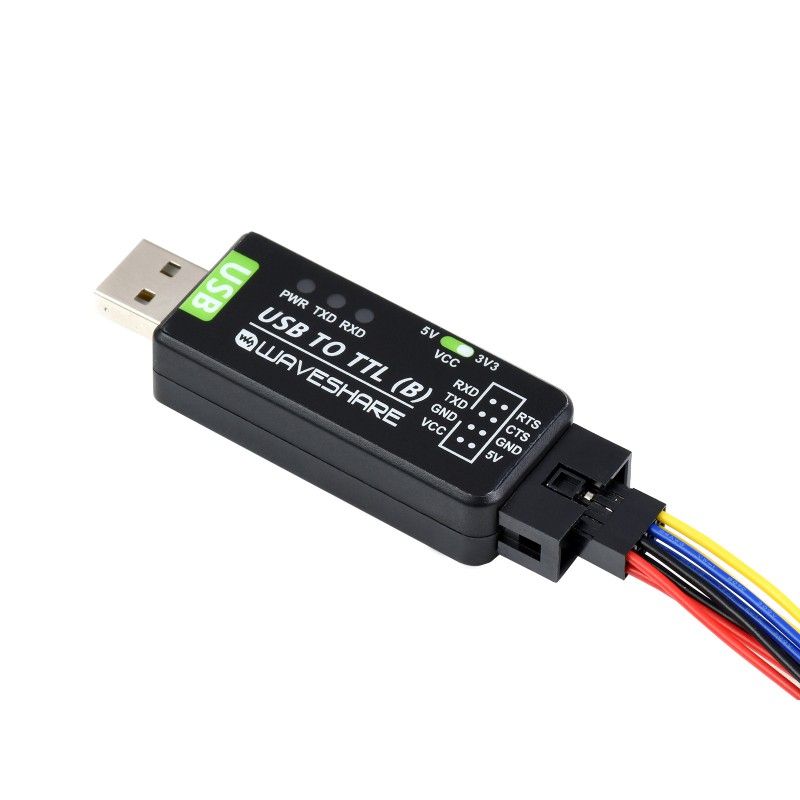

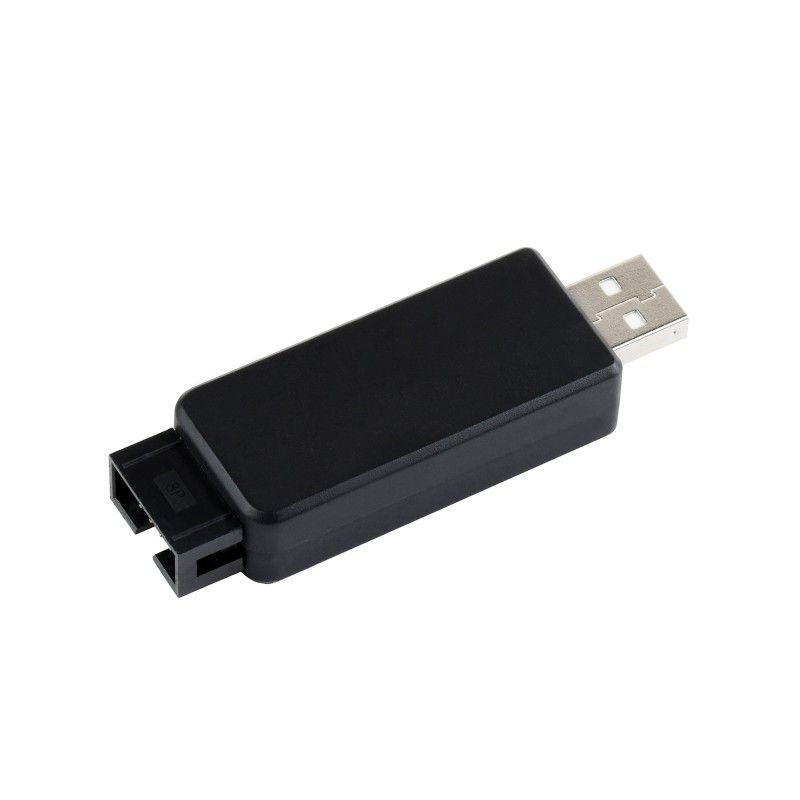

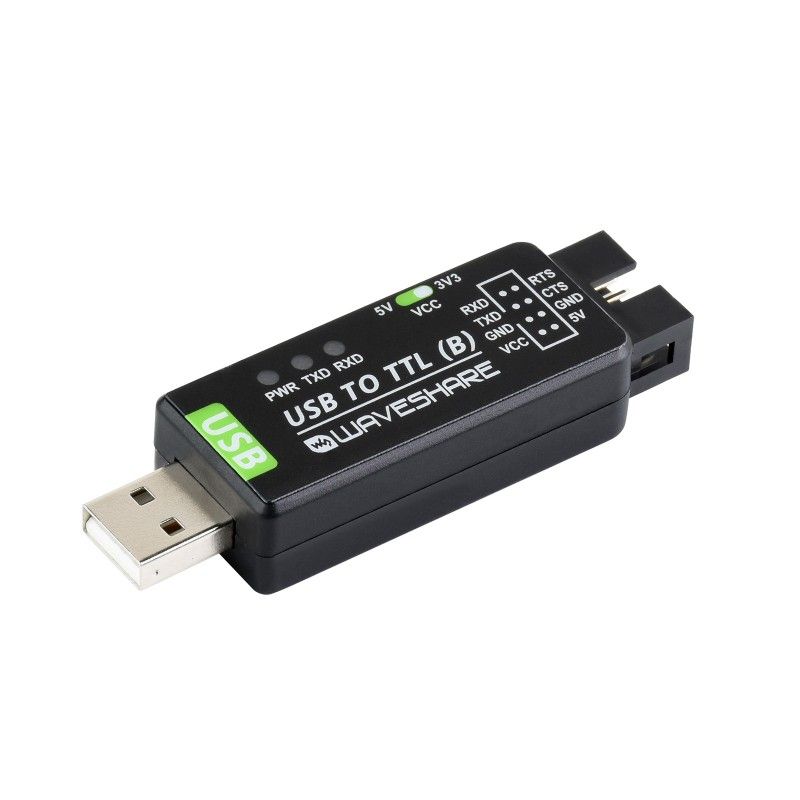

Адаптер USB TO TTL (B) 21550 – перехідник USB‑UART для підключення TTL пристроїв

Адаптер USB TO TTL (B) (21550) від Waveshare, модель 21550, — це USB‑адаптер з інтерфейсом USB Type‑A та послідовним портом TTL/UART, побудований на оригінальному чіпі CH343G; країна виробника: Made in China.

Призначення та сумісність

Адаптер USB TO TTL (B) (21550) призначений для конвертації сигналів між інтерфейсами USB та TTL/UART, що використовуються для організації зв’язку між комп’ютером та електронними пристроями. Оригінальний чіп CH343G забезпечує стабільну роботу та підтримку різних операційних систем, що дозволяє використовувати адаптер з широким спектром програмного забезпечення для налагодження, програмування та обміну даними.

Основні характеристики

• Тип аксесуара: адаптер USB–TTL/UART.
• Інтерфейс до хоста: USB Type‑A.
• Протоколи: TTL, UART.
• Чіп: оригінальний CH343G для надійної та стабільної роботи.
• Діапазон швидкості передавання даних: від 50 біт/с до 6 Мбіт/с.
• Вбудований послідовний порт TTL з перемикачем рівня напруги 3,3 В / 5 В для вибору рівня TTL.
• Якісний пластиковий корпус.

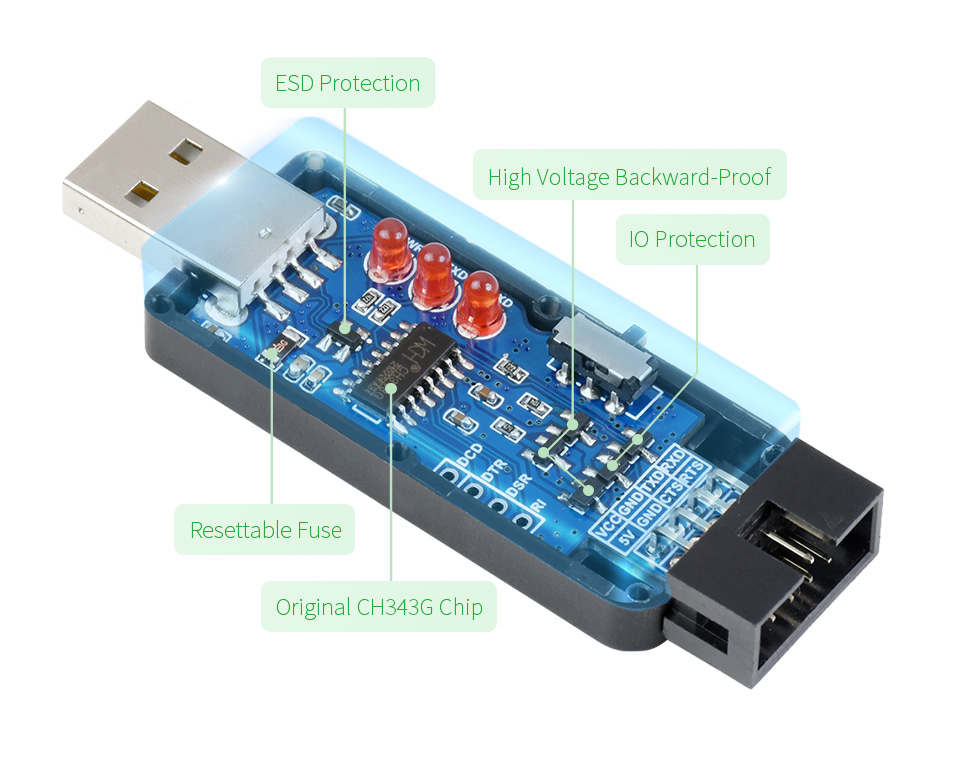

Захист та індикатори

• Вбудований запобіжник із можливістю перезавантаження та TVS‑діод для захисту від перевантаження по струму, перенапруги, зворотної полярності та електростатичного розряду, що підвищує ударостійкість та стабільність зв’язку.
• Схема захисту вводу‑виводу для придушення перенапруг на лініях UART.
• Захист на USB‑порту: плавкий запобіжник, захист від електростатичного розряду.
• Захист на UART‑роз’ємі: захисний діод IO.

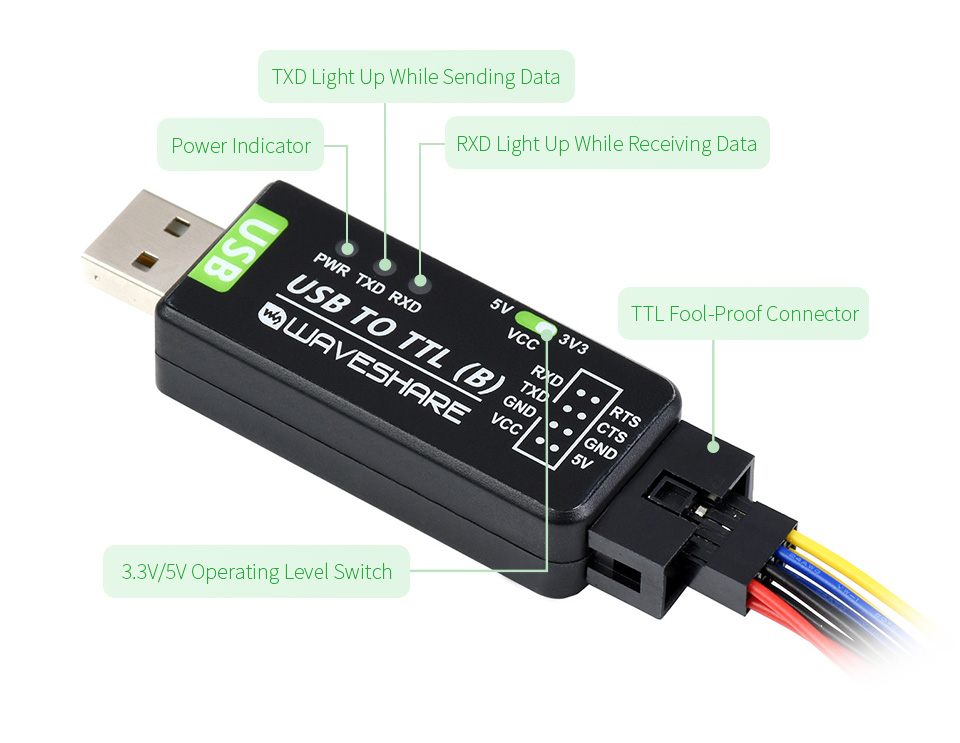

• 3 світлодіодні індикатори:
  • PWR — індикатор живлення, світиться червоним при наявності напруги USB.
  • TXD — індикатор передавання даних через USB‑порт.
  • RXD — індикатор приймання даних з боку пристрою.

Інтерфейси та підключення

• Хост‑порт: USB Type‑A.
• Пристрій‑порт: UART.
• Роз’єм UART: 8‑контактний надійний роз’єм (IDC), комплектується 8‑контактним захищеним дротом.

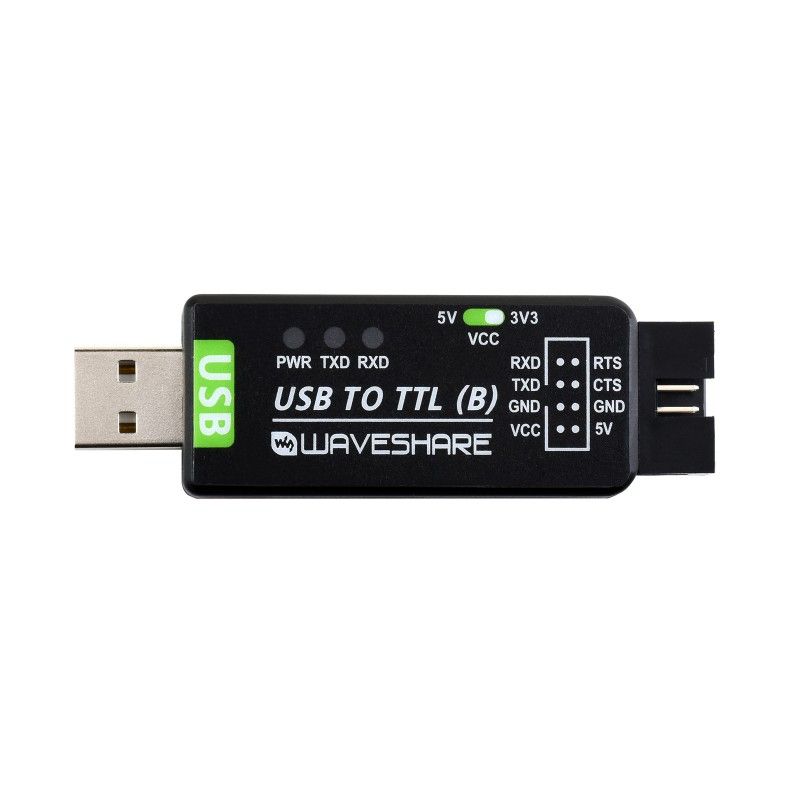

Призначення контактів (на роз’ємі UART):

• 5V — вихід 5 В.
• VCC — вихід 3,3 В або 5 В (задається перемикачем рівня).
• GND — земля.
• TXD — підключення до MCU.RX.
• RXD — підключення до MCU.TX.
• RTS — підключення до MCU.CTS.
• CTS — підключення до MCU.RTS.

Три світлодіодні індикатори дозволяють швидко оцінити наявність живлення та активність ліній TX/RX, що зручно при програмуванні та налагодженні послідовних інтерфейсів.

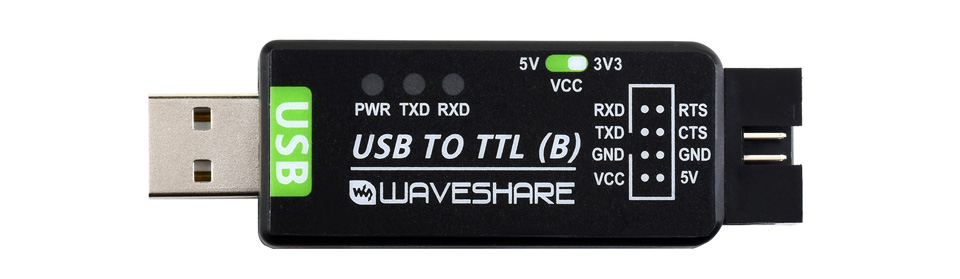

Розпіновка

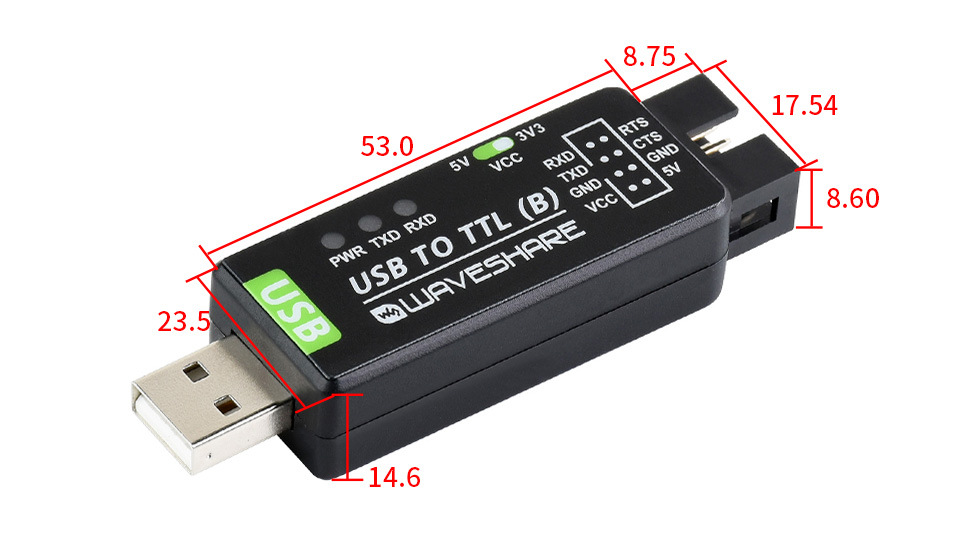

Габарити та вага

• Габаритні розміри: 14,6 мм × 23,5 мм × 61,75 мм.
• Вага: 0,021 кг.

Програмне забезпечення та ресурси

Wiki: USB_TO_TTL_(B)

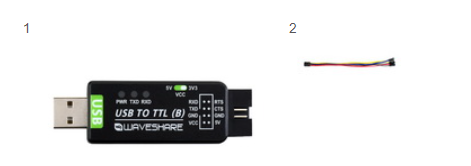

Комплект поставки

1. USB TO TTL (B) ×1.
2. 8‑контактний захищений дріт ×1.
