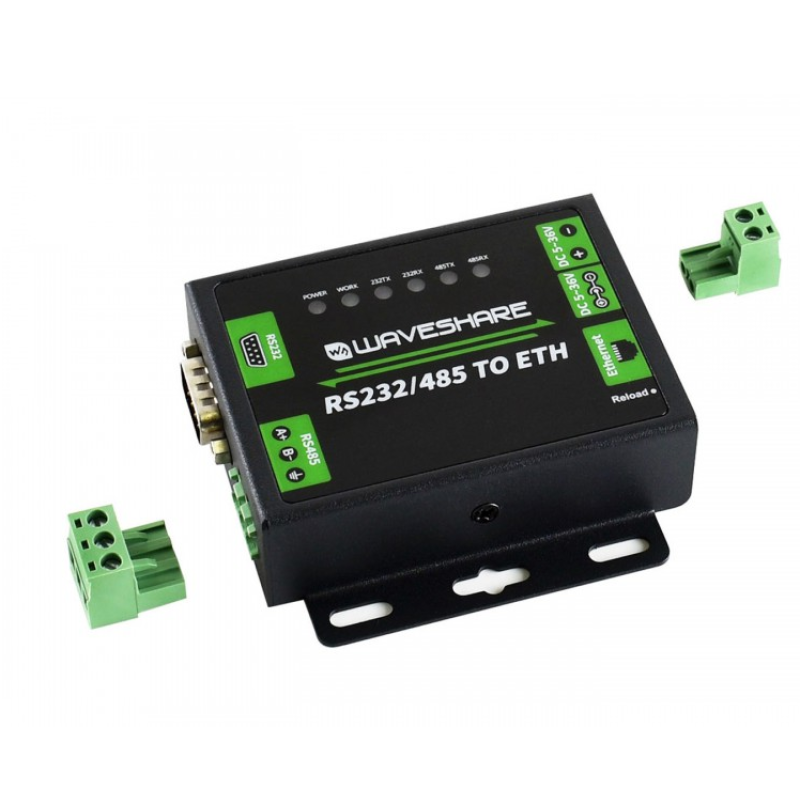

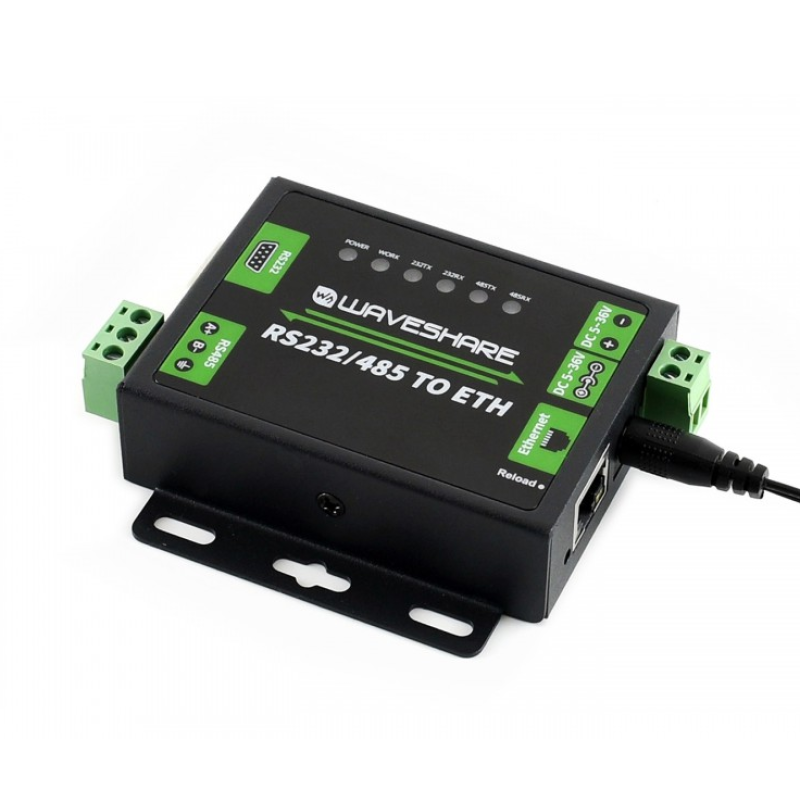

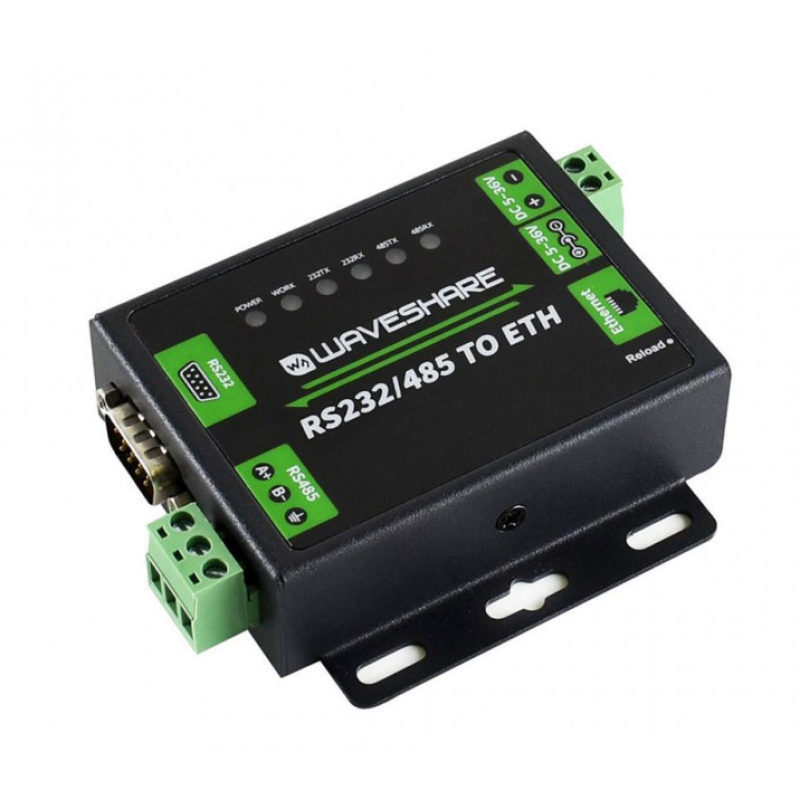

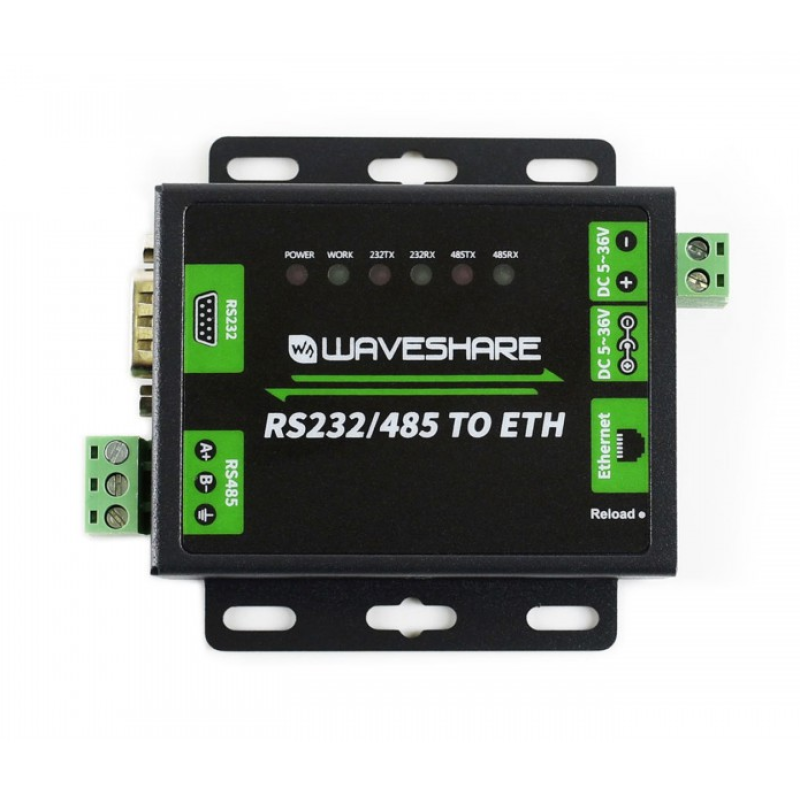

Адаптер RS232/485 TO ETH (16530) для перетворення інтерфейсів RS-232 і RS-485 в Ethernet

Адаптер RS232/485 TO ETH (16530) від Waveshare, модель 16530 — промисловий перетворювач інтерфейсів RS232/RS485 в RJ45 Ethernet з підтримкою TCP/UDP/HTTPD/Websocket і гнучким налаштуванням через веб-інтерфейс, виробництво: Made in China.

Призначення та сумісність

Адаптер призначений для прозорої двосторонньої передачі даних між послідовними інтерфейсами RS232/RS485 і мережею Ethernet. Підходить для промислових систем, де необхідно виносити пристрої з RS232/RS485 у локальну мережу, інтегрувати їх у сервери, SCADA-рішення або власне ПЗ із використанням стандартних мережевих протоколів, а також для застосувань з протоколом Modbus.

Основні характеристики

• 32-бітний процесор ARM серії M4 з частотою до 120 МГц для високої швидкодії та стабільності.
• Промисловий перетворювач RS232/RS485 ↔ Ethernet з прозорою двосторонньою передачею даних.
• Режими роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт, HTTPD-клієнт (GET/POST).
• Підтримка Modbus та Websocket для промислових застосувань і роботи через веб-сторінку.
• Одночасна незалежна робота інтерфейсів RS232 і RS485.
• Швидкість передачі для послідовних портів: 600 біт/с ~ 230,4 кбіт/с.
• П’ять варіантів перевірки парності: Ні, Непарний, Парний, Помітити, Пропуск.
• Множинні світлодіодні індикатори стану зв’язку та роботи.
• Підтримка DHCP, статичного IP, налаштування DNS і конфігурованого DNS-сервера.
• Підтримка перезавантаження по тайм-ауту та механізму KeepAlive для автоматичного перепідключення.
• Мережеве оновлення прошивки та відновлення заводських налаштувань (програмно/апаратно).
• Заводська MAC-адреса з можливістю зміни.

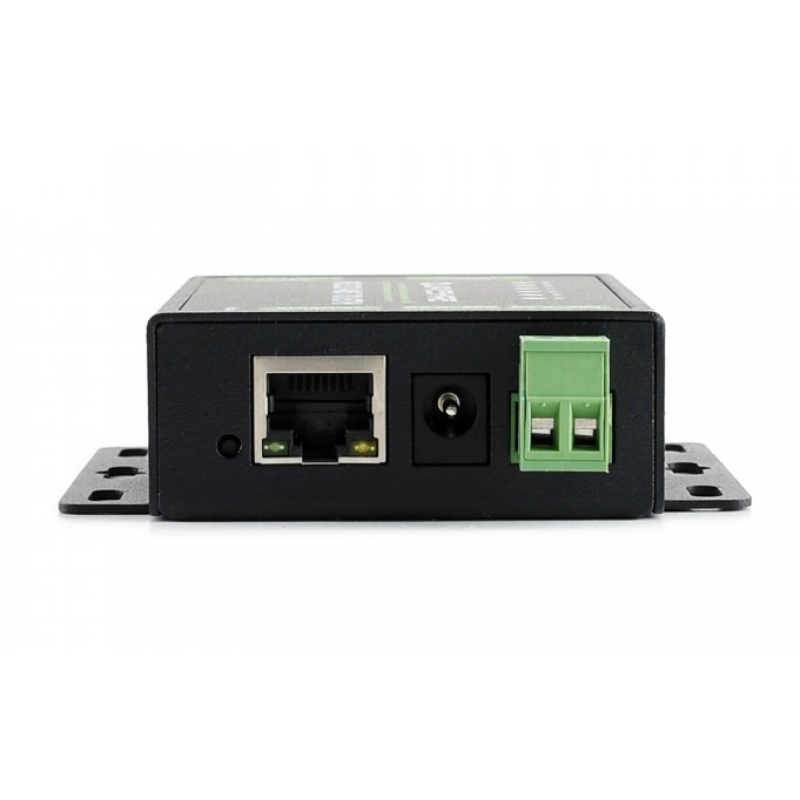

Інтерфейси та підключення

• Ethernet:
  • Роз’єм: 4-контактний RJ45 (female) з автоузгодженням 10/100 Мбіт/с (Auto-MDI/MDIX).
  • Захист інтерфейсу: електромагнітна ізоляція 2 кВ.
  • Підтримувані протоколи: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-клієнт, Websocket.
  • Буфер TX: 16 Кбайт; буфер RX: 16 Кбайт.

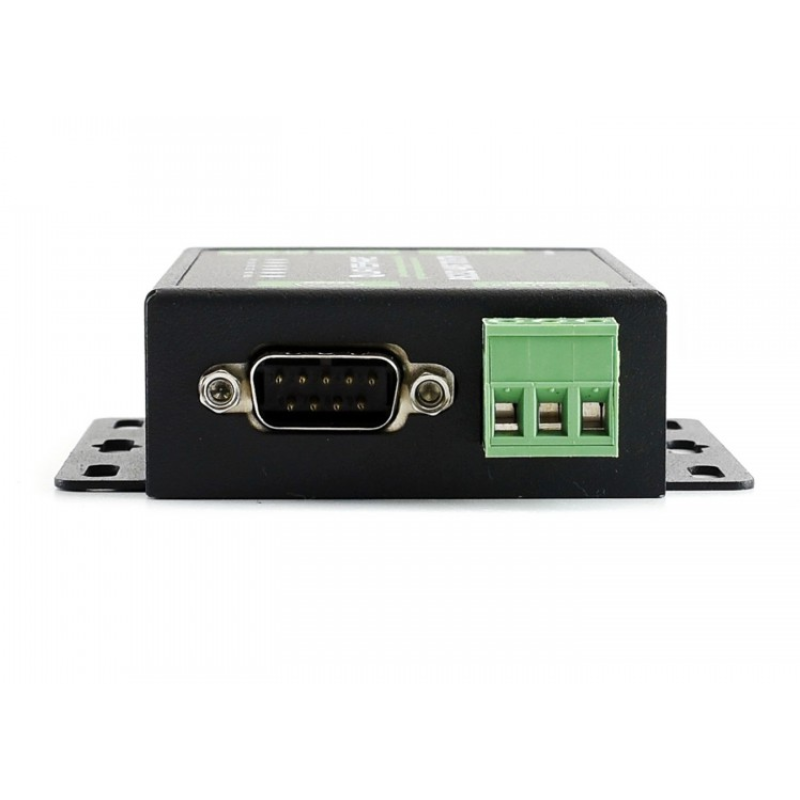

• RS485 / RS232:
  • Роз’єми:
    • RS485: гвинтовий затискач (A+, B-, GND).
    • RS232: DB9 (male).
  • Біт даних: 5, 6, 7, 8.
  • Стоп-біти: 1 або 2.
  • Біт парності: Ні, Непарний, Парний, Метка, Пропуск.
  • Буфер TX: 2 Кбайт; буфер RX: 2 Кбайт.
  • Апаратне керування потоком: RTS/CTS (для RS232).
  • RS485: захист від ЕСР 2 кВ, грозозахист, захист від перенапруги та перевантаження по струму; резистори pull up/down 2,2 кОм.

Налаштування, протоколи та ПЗ

• Налаштування через веб-сторінку, AT-команди, послідовний протокол і мережевий протокол.
• Конфігураційний протокол, який можна інтегрувати у власне програмне забезпечення.
• Підтримка протоколу, подібного RFC2217, для зміни параметрів послідовного порту (швидкість, біти даних тощо) по мережі.
• Підтримка настроюваних пакетів пульсу для контролю зв’язку та отримання даних з датчиків.
• Пакети реєстрації, що автоматично передаються після встановлення з’єднання для ідентифікації пристроїв.
• Настроювана веб-сторінка конфігурації модуля.
• Постачальне ПЗ: утиліта конфігурації модуля, інструмент тестування TCP/UDP, програмне забезпечення віртуального послідовного порту VCOM.
• Приклади коду для хост-комп’ютера (socket), VB, C++, Delphi, Android, iOS тощо.

Живлення

• Діапазон напруги живлення: 5,0 ~ 36,0 В (рекомендовано 5 В).
• Робочий струм: 86,5 мА при 5 В.
