Адаптер USB to UART Board Micro (11324) – плата перетворювач інтерфейсу USB-UART

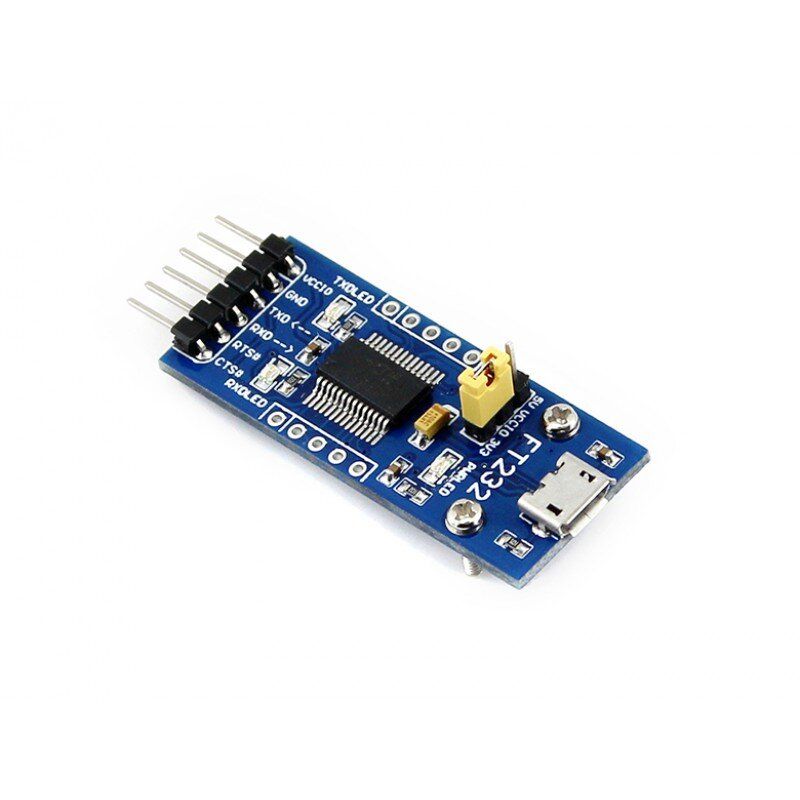

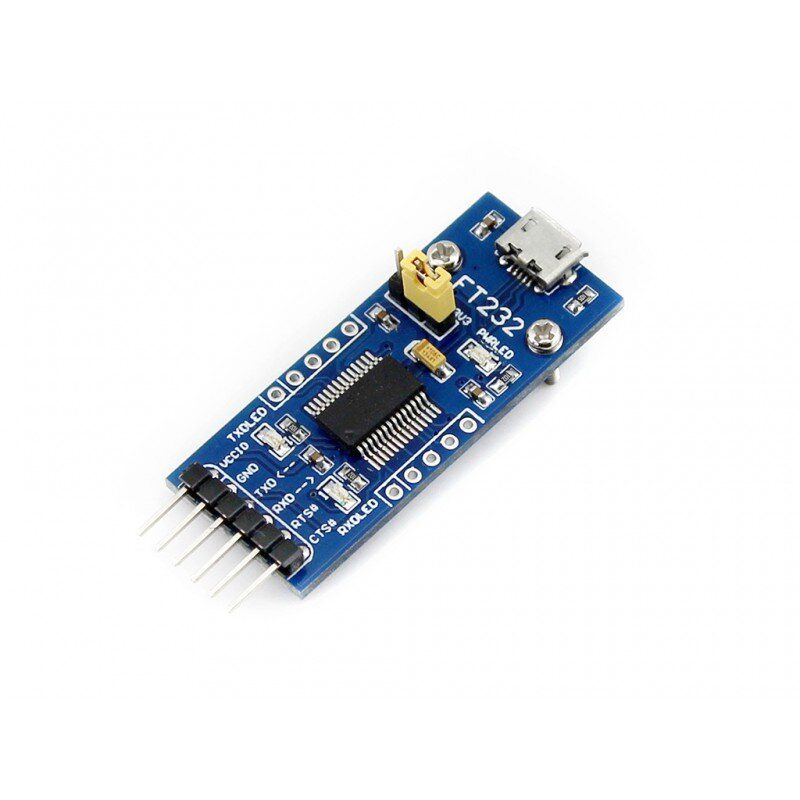

Адаптер USB to UART Board Micro (11324) від Waveshare, модель 11324, на базі оригінального чіпа FT232RL, забезпечує перетворення інтерфейсу USB‑microUSB в UART для підключення мікроконтролерів і мікрокомп'ютерів до ПК; країна виробника: Made in China.

Призначення та сумісність

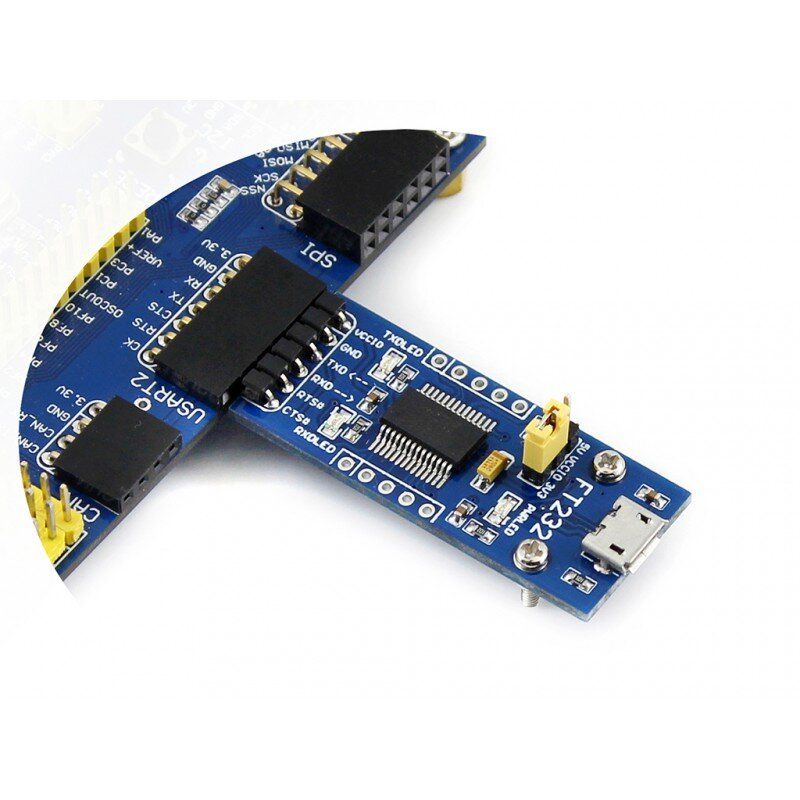

Адаптер призначений для з'єднання пристроїв з UART‑інтерфейсом (MCU, мікрокомп'ютери тощо) з персональним комп'ютером через USB‑microUSB. На стороні ПК використовується USB‑порт, на стороні цільової плати — UART (TXD, RXD, RTS#, CTS#).

Пристрій сумісний з операційними системами Mac, Linux, Android, WinCE, Windows 7/8/8.1/10 (через драйвери FT232RL).

Основні характеристики

• Тип аксесуара: адаптер USB–UART.
• Чіп: оригінальний FT232RL.
• Інтерфейс (female) до ПК: USB – microUSB.
• Протокол обміну з цільовою платою: UART.
• Три режими живлення:
  • вихід 5 В;
  • вихід 3,3 В;
  • живлення від цільової плати (3,3–5 В).
• Станові індикатори:
  • LED TXD;
  • LED RXD;
  • LED POWER.
• Країна виробника: Made in China.
• Вага: 0,013 кг.

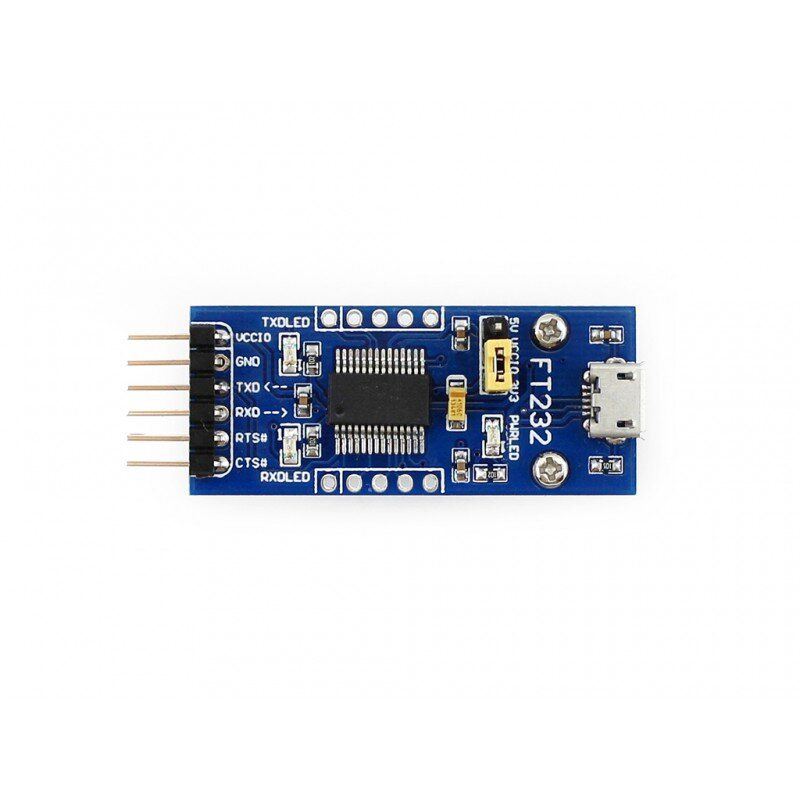

Інтерфейси та підключення

Функціональні роз'єми для підключення до цільової плати:

• TXD, RXD, RTS#, CTS# — підключені до вбудованих паяних роз'ємів.

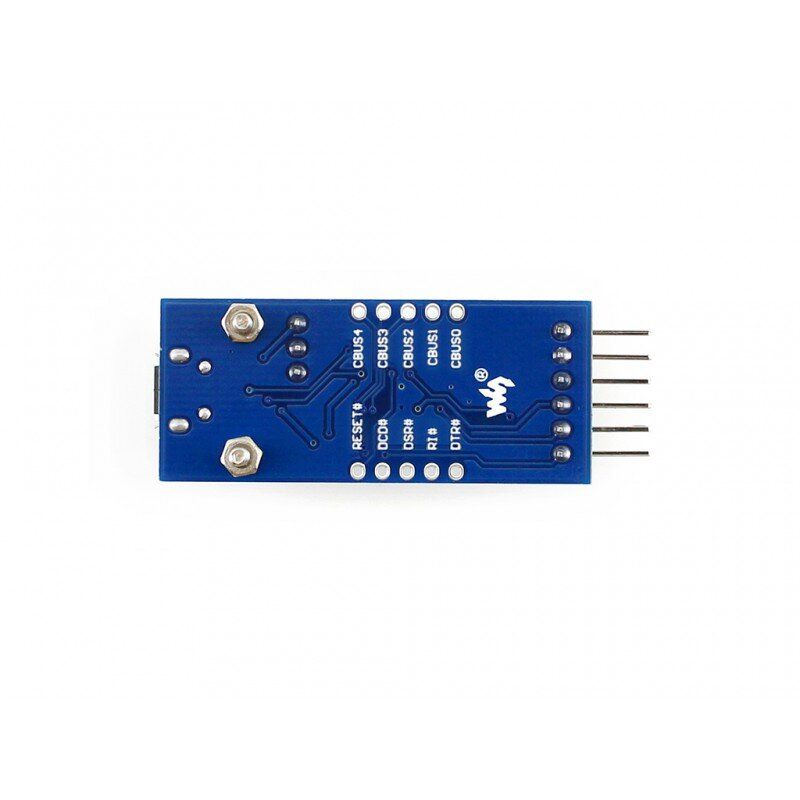

• Інші штирі доступні на просвердлених отворах; в комплекті йдуть окремі штифтові роз'єми для зручного підключення.

Призначення основних виводів:

• VCCIO ↔ вихід 3,3 В або 5 В (модуль живиться від USB; бортова перемичка повинна бути замкнута на 3,3 В або 5 В).
• GND ↔ загальна шина (земля).
• TXD ↔ MCU.RX (напрямок сигналу: MCU.RX FT232 → PC.RX).
• RTS ↔ MCU.CTS (напрямок сигналу: MCU.CTS FT232 → PC.CTS).

Габарити та вага

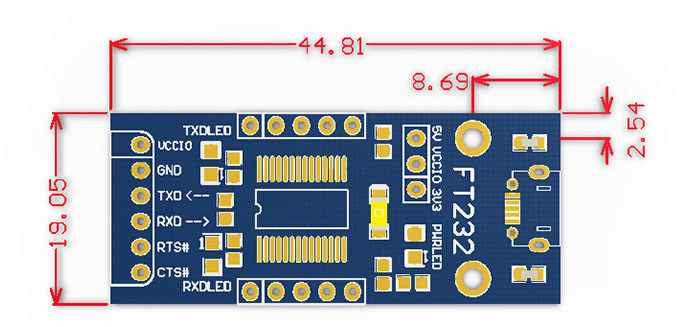

• Габаритні розміри плати: 44,81 мм × 19,05 мм.
• Вага адаптера: 0,013 кг.

Програмне забезпечення та ресурси

Інформація для розробників (Wiki): детальні схеми підключення, опис виводів та приклади використання доступні на офіційній сторінці виробника:
www.waveshare.com/wiki/FT232_USB_UART_Board_(micro)

Комплект поставки

1. FT232 адаптер USB to UART Board Micro — 1 шт.
2. 5‑pin роз'єм папа‑мама — 2 шт.
3. 6‑pin кабель — 1 шт.
