Waveshare Modbus POE ETH Relay (B) релейний модуль з підтримкою Modbus та PoE

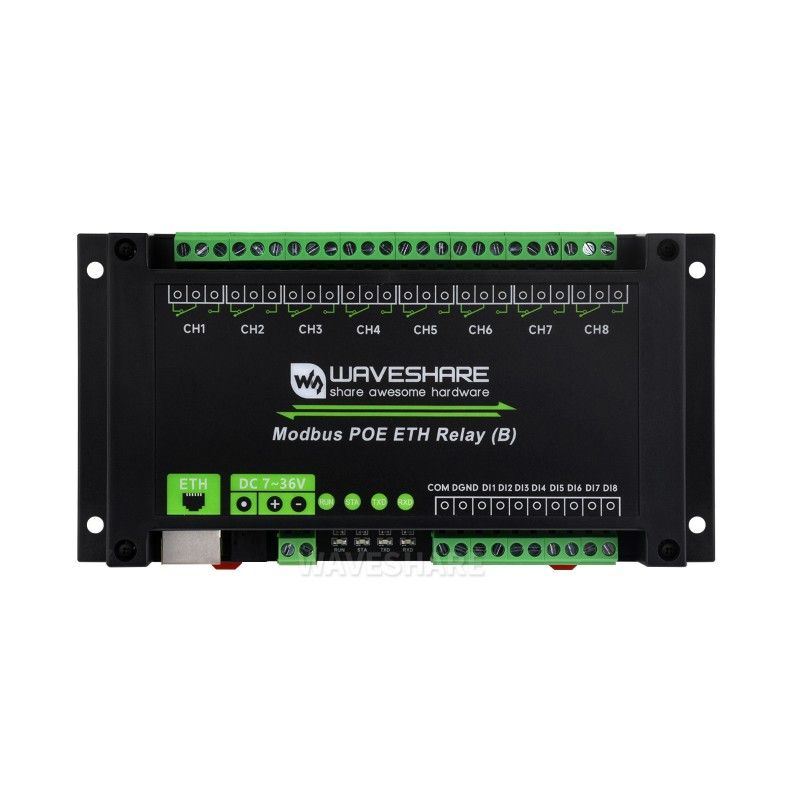

Waveshare Modbus POE ETH Relay (B) від Waveshare, модель V129675 — промисловий 8-канальний релейний модуль з Ethernet‑інтерфейсом, підтримкою PoE та протоколів Modbus RTU/Modbus TCP, виготовлений у Made in China.

Призначення та сумісність

Модуль Waveshare Modbus POE ETH Relay (B) призначений для дистанційного керування навантаженнями через Ethernet у промислових системах автоматизації, системах «розумний дім», розумному сільському господарстві та установках для розведення й землеробства. Підтримка Modbus RTU через Ethernet і Modbus TCP робить пристрій зручним для інтеграції у типові SCADA, контролери та інші системи, що працюють з протоколом Modbus.

Основні характеристики

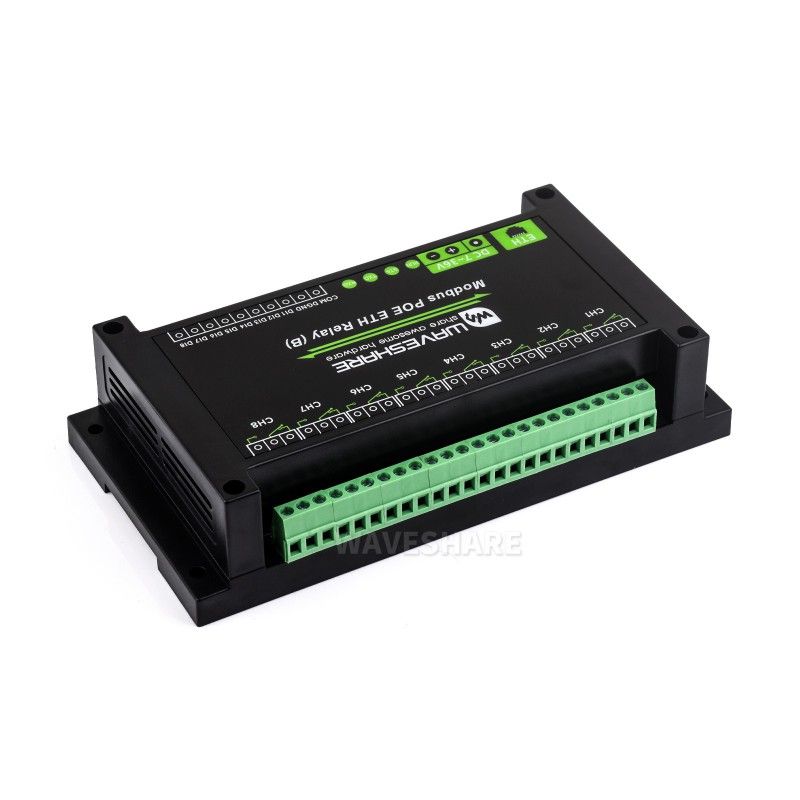

• 8 релейних каналів з контактами 1NO / 1NC та номінальним навантаженням ≤10A 250VAC або ≤10A 30VDC.
• 8 цифрових входів (8DI, 5–36 В) з підтримкою пасивного та активного входу (NPN/PNP) і вбудованою двонаправленою оптронною розв’язкою.
• Підтримка живлення постійним струмом 7–36 В (DC-роз’єм 5,5×2,1 мм або гвинтовий клемник) та живлення по PoE.
• PoE Ethernet‑порт із підтримкою стандарту IEEE 802.3af для живлення та обміну даними одним кабелем.
• Промислове виконання з ізоляцією оптронних пар, що захищає реле від високої напруги та перешкод.
• Схема захисту від переполюсування, яка запобігає пошкодженню при неправильному підключенні живлення.

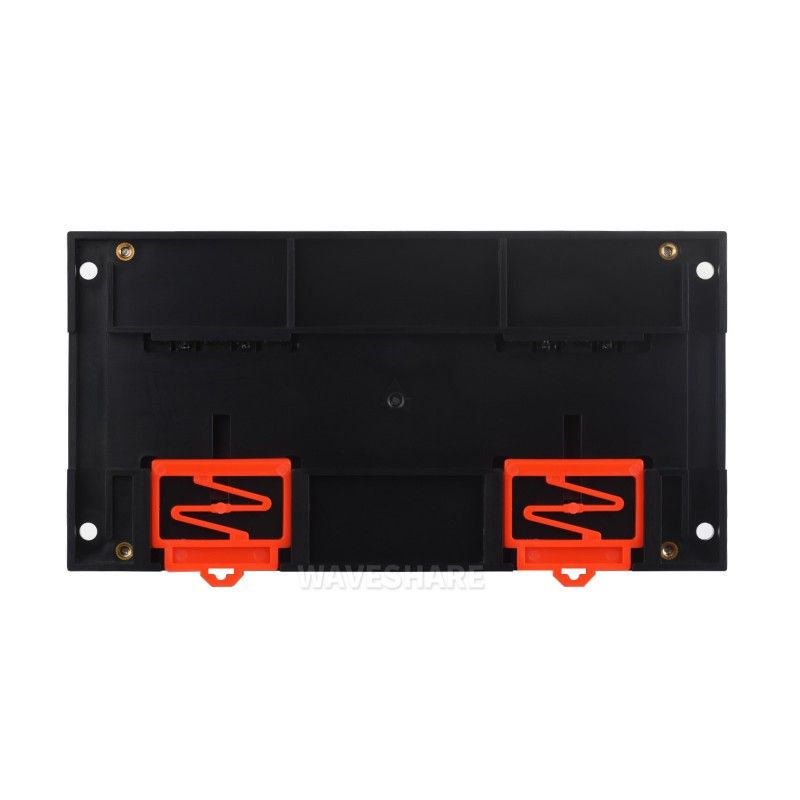

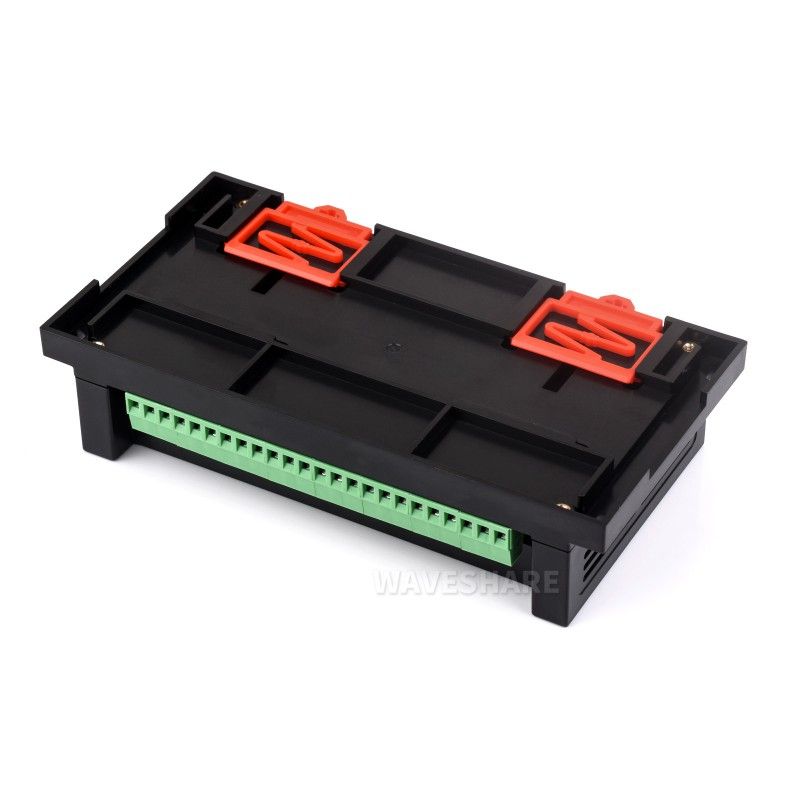

• ABS‑корпус для монтажу на DIN‑рейку 35 мм; можливий настінний монтаж.
• 4 світлодіодні індикатори та мережеві LED для відображення стану MCU та передавання даних.
• Робочий температурний діапазон: -15℃…70℃.
• Вага модуля: 0.251 кг.

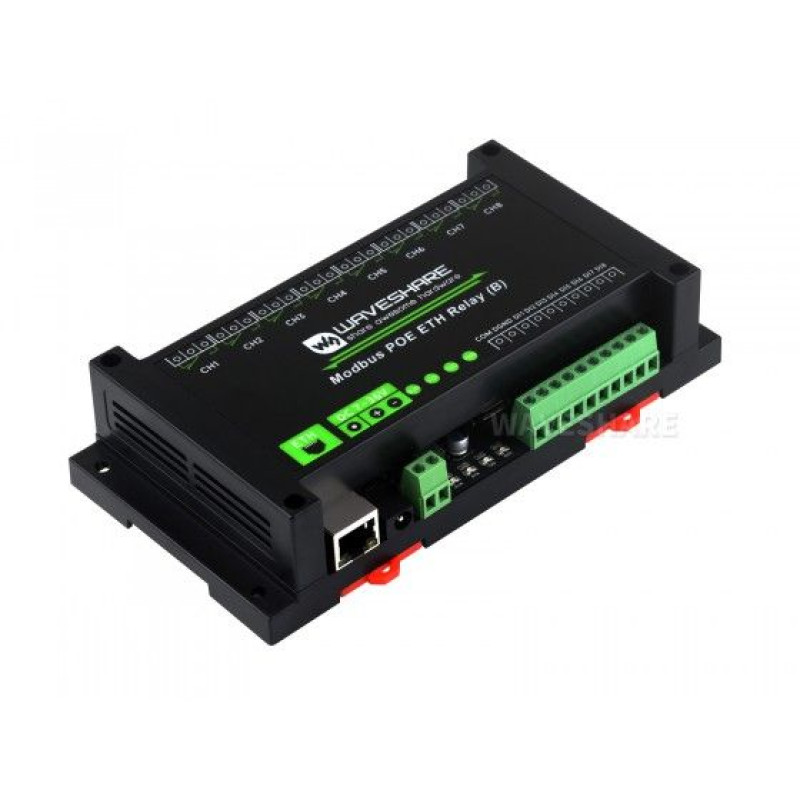

Інтерфейси та підключення

• Комунікаційний інтерфейс: Ethernet‑порт з підтримкою PoE.
• Підтримувані протоколи зв’язку: TCP, UDP, MQTT.
• Підтримка протоколу Modbus: Modbus RTU (через Ethernet) та Modbus TCP для керування релейними виходами та зчитування цифрових входів.
• Керування реле також можливе через MQTT; виробником надано демо‑додаток Alibaba Cloud MQTT.
• Модуль підтримує отримання динамічної IP‑адреси через DHCP та підключення до серверів доменних імен по протоколу DNS.

Налаштування здійснюється через програмне забезпечення або веб‑браузер, що спрощує інтеграцію в існуючу інфраструктуру мережевої автоматизації.

Типові застосування

• Промислові системи: керування клапанами, насосними станціями, автоматичними лініями та іншим контрольним обладнанням.
• Розумний дім: керування кондиціонерами, системами контролю доступу, очищувачами повітря, водонагрівачами тощо.
• Розумне сільське господарство: керування двигунами шторок теплиць, повітродувками та іншим обладнанням.
• Системи розведення та землеробства: керування вентиляторами, освітленням, водопостачанням, системами годування.

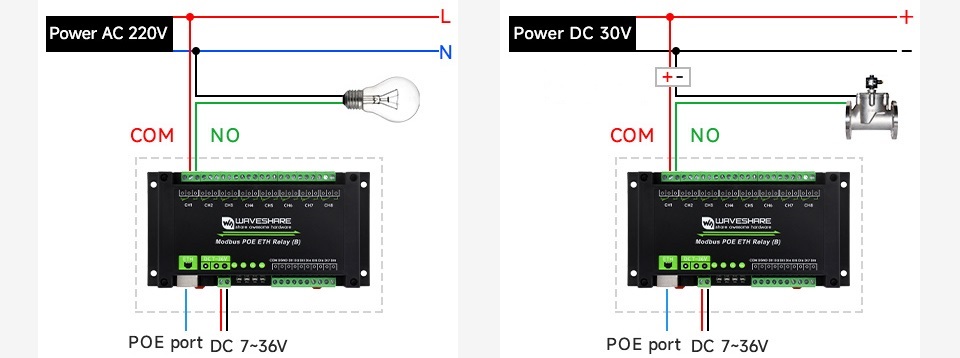

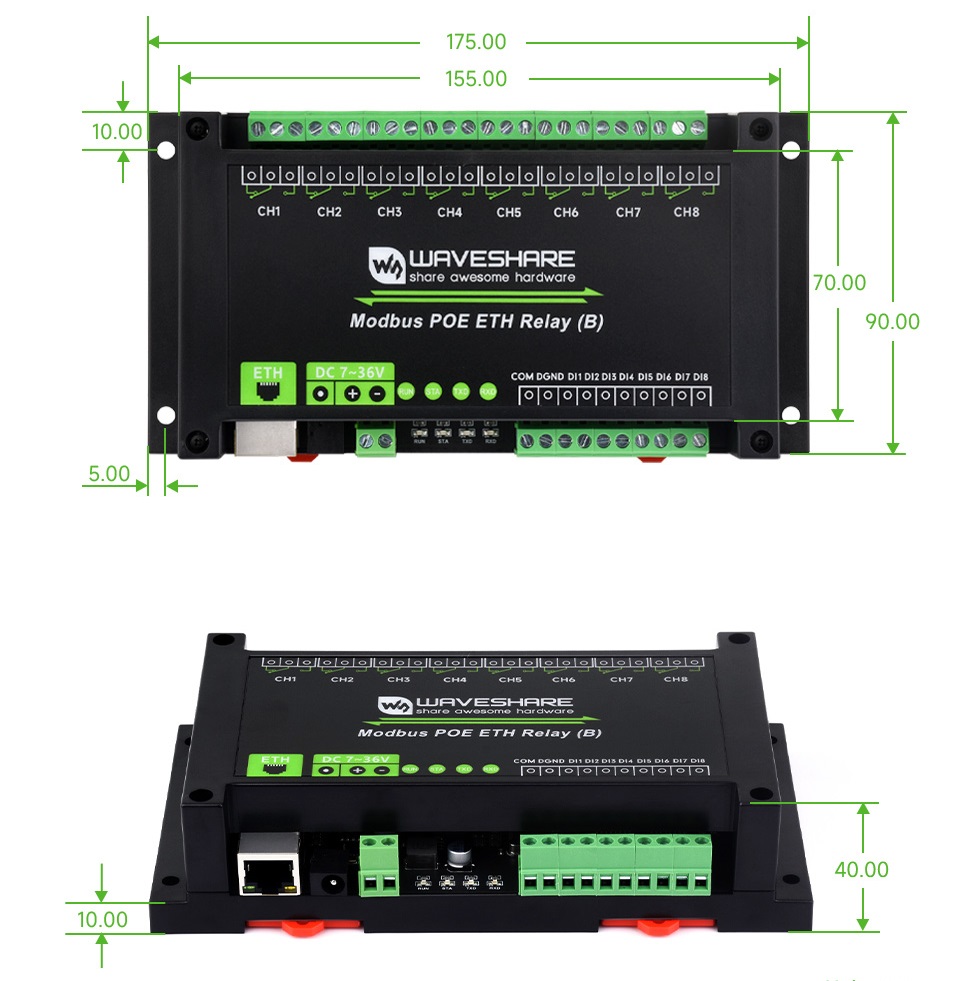

Габарити та вага

Модуль виконано в компактному корпусі для DIN‑рейки, що полегшує монтаж у щитах та шафах автоматики.

Програмне забезпечення та ресурси

Детальна документація, приклади налаштування та роботи з Modbus, TCP/UDP та MQTT доступні у Wiki виробника:

Wiki: http://www.waveshare.com/wiki/Modbus_POE_ETH_Relay_(B)

Комплект поставки

1. Реле Waveshare Modbus POE ETH Relay (B) x1

Примітка: джерело живлення до комплекту не входить. За потреби рекомендується окремо придбати блок живлення 12 В у діапазоні, сумісному із заявленими 7–36 В DC.
