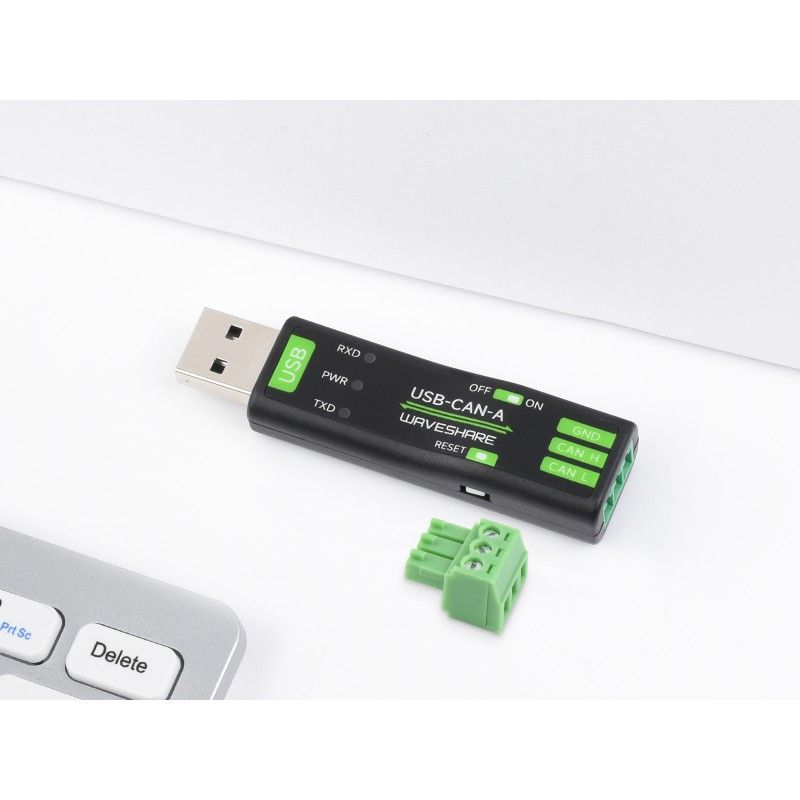

Адаптер USB-CAN-A (23635) USB CAN-адаптер для підключення до шини CAN

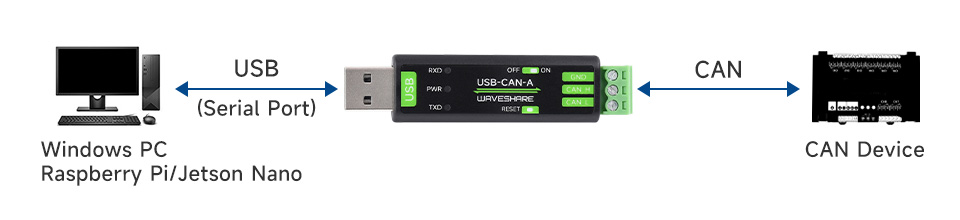

Адаптер USB-CAN-A (23635) - це пристрій, який дозволяє з'єднати USB-порт комп'ютера з контролером мережі CAN (Controller Area Network). Це дозволяє передавати дані між комп'ютером і пристроями, які використовують мережу CAN для комунікації, такі як автомобільні системи управління двигуном, системи безпеки, системи моніторингу тощо. Адаптер USB-CAN-A (23635) може бути використаний для розробки, налагодження та тестування пристроїв, які використовують мережу CAN.

Збирає дані з шини CAN на ПК через USB для керування трансивером, аналізу даних, збору та моніторингу мережі шини CAN

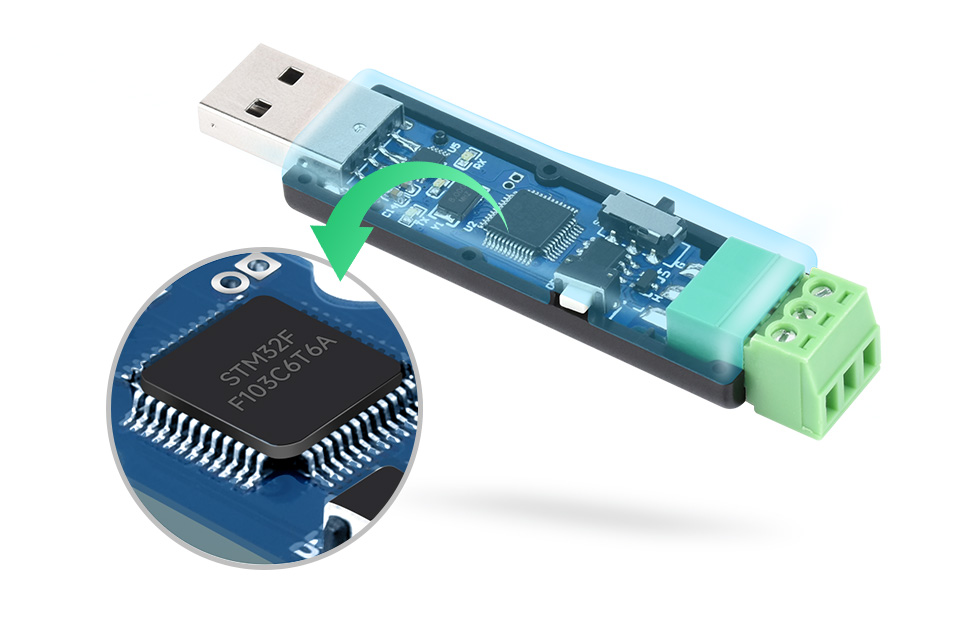

Побудован на базі чіпа STM32F103, що забезпучує стабільний і надійний зв'язок

Основні особливості:

• Підтримує CAN2.0A (стандартна рамка) і CAN2.0B (розширена рамка)
• Швидкість передачі даних CAN налаштовується в діапазоні від 5 Кбіт/с до 1 Мбіт/с
• Підтримує 4 режими роботи: нормальний режим, режим петлі, безшумний режим, тихий режим петлі
• Підтримує кілька режимів надсилання даних CAN: один кадр, кілька кадрів, вручну, регулярне та циклічне надсилання
• Підтримує кілька режимів отримання даних CAN: можна налаштувати отримання даних лише з певного ідентифікатора або вказати ідентифікатор для автоматичної відповіді на налаштовані дані
• Дані можна зберегти як TXT або Excel
• Підтримує виявлення шини CAN для перевірки стану
• Надсилання/отримання даних CAN зі шкалою часу, дозволяє послідовне відображення
• Швидкість передачі віртуального COM-порту USB налаштовується в діапазоні 9600 ~ 2000000 біт/с (2000 000 біт/с за замовчуванням)
• Підтримує встановлення робочих параметрів за допомогою програмного забезпечення конфігурації або послідовної команди, можна зберегти після вимкнення живлення
• Прийнято рішення мікросхеми STM32, стабільний і надійний зв'язок
• Вбудований TVS (Transient Voltage Suppressor), ефективно пригнічує стрибки напруги та перехідні стрибки напруги в ланцюзі
• Поставляється з основним програмним забезпеченням для системи Windows, простим у використанні
• Легка вторинна розробка, просто потрібно змінити команди надсилання та отримання

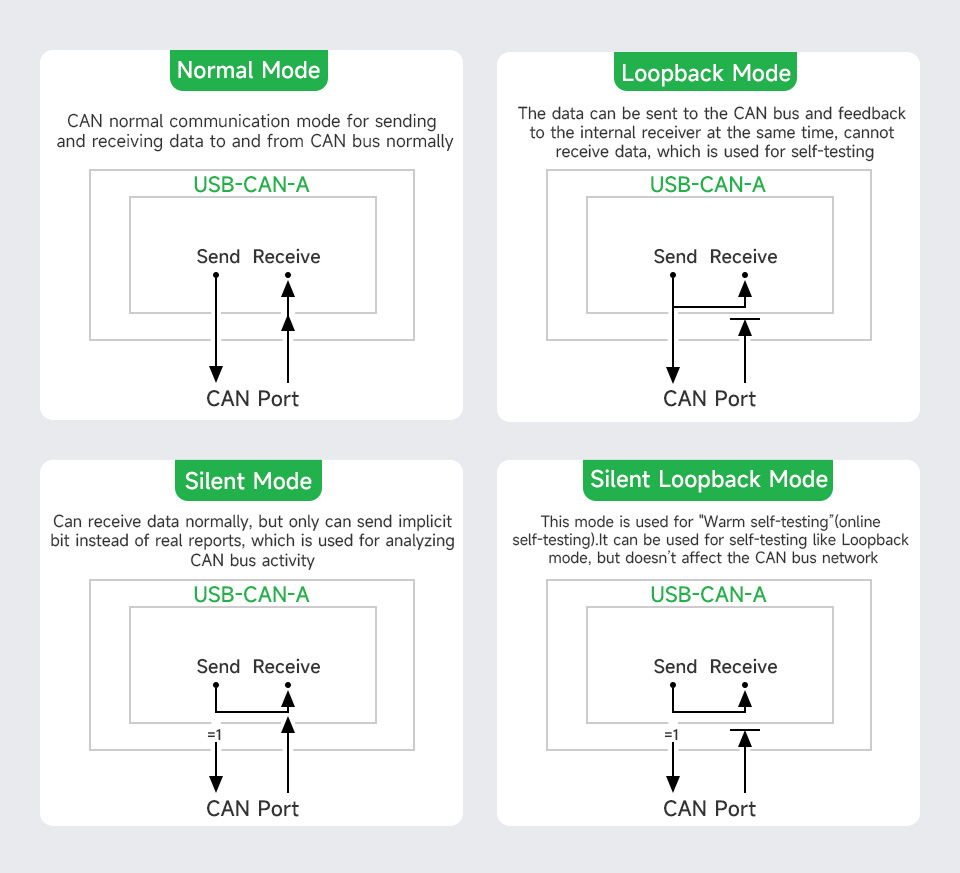

Підтримує кілька режимів роботи:

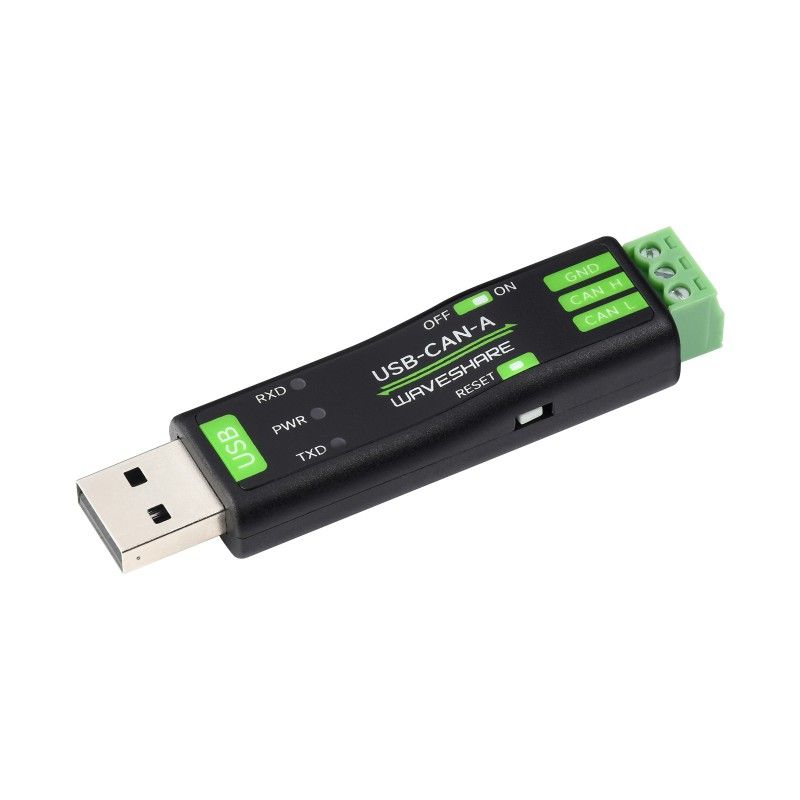

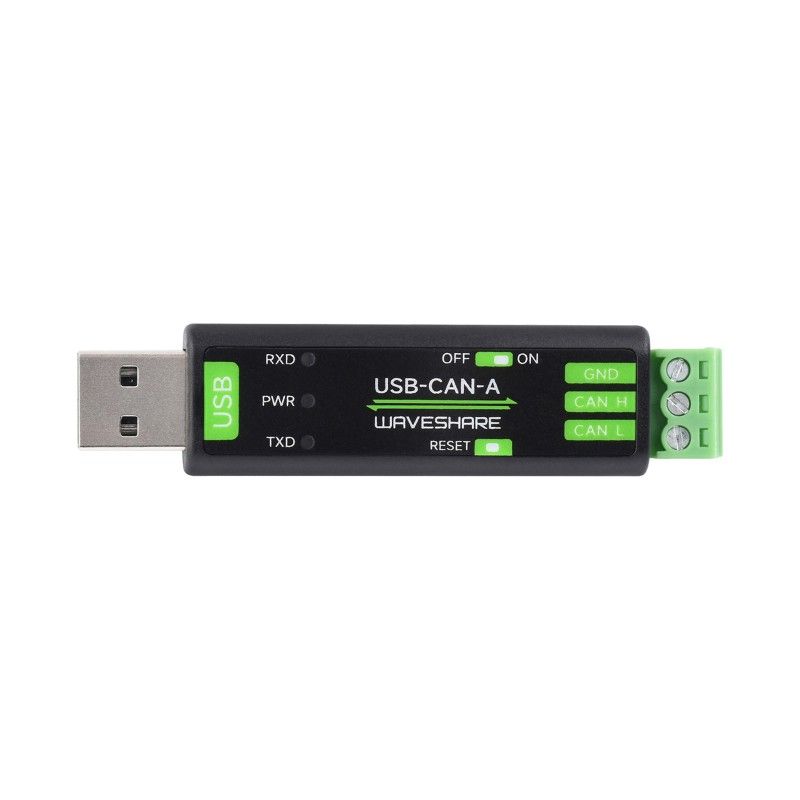

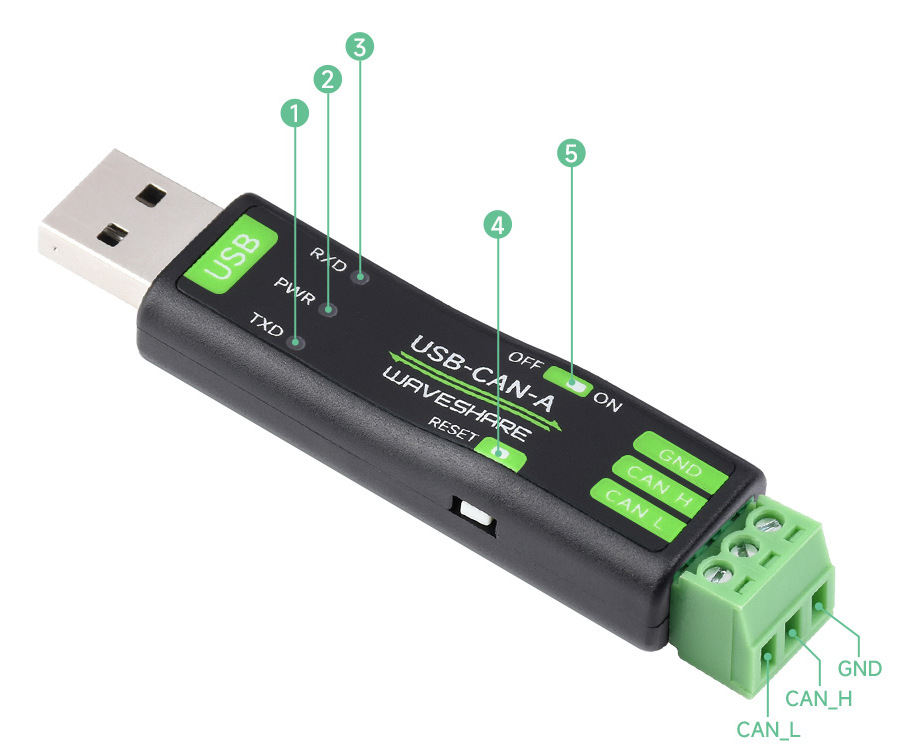

Інтерфейси:

1. TX indicator: блимає коли CAN відправляє дані
2. PWR indicator: світиться червоним коли підключено USB порт
3. RX indicator: блимає коли CAN отримує дані
4. Reset button: скидання налаштувань. Треба натиснути до підключення живлення та відпустити після підключення живлення
5. 120Ohm resistor switch: переключіть на бік терміналу CAN для включення опору, чи на інший бік для відключення

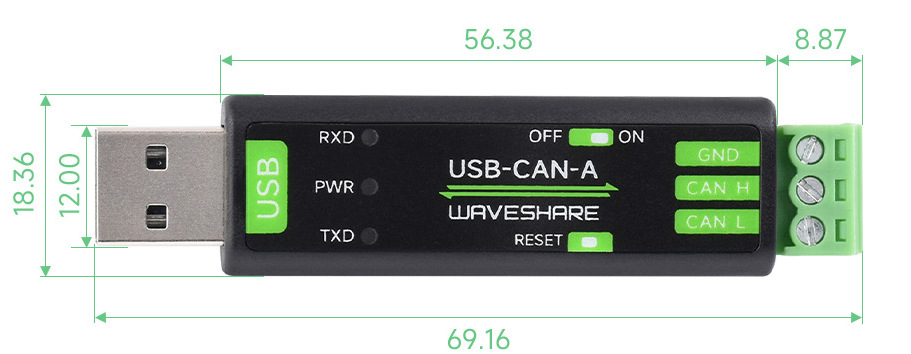

Габаритні розміри: 69,16мм х 18,36мм

WIKI: www.waveshare.com/wiki/USB-CAN-A

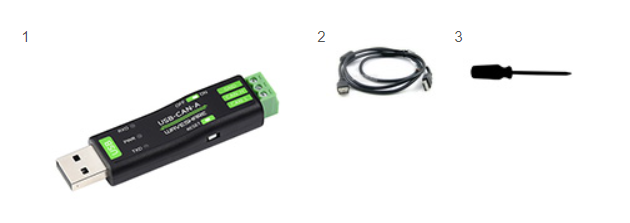

Комплект поставки:

1. USB-CAN-A x1
2. USB-кабель ~1,5 м x 1 шт
3. Викрутка x1

Вага: 0,008 кг
