Адаптер TTL UART to Ethernet Mini Module (24276) для перетворення UART в Ethernet

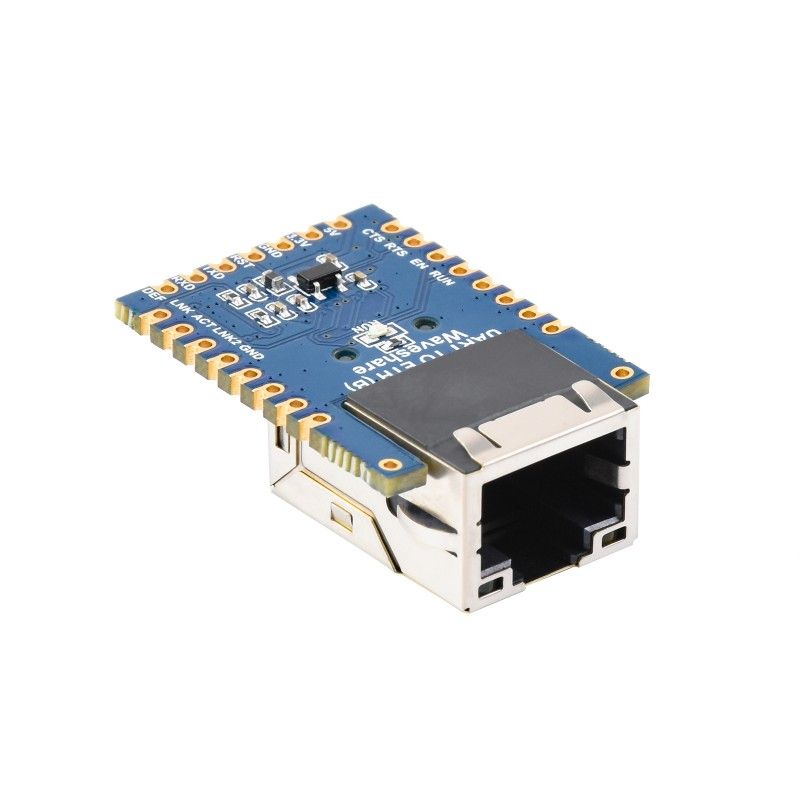

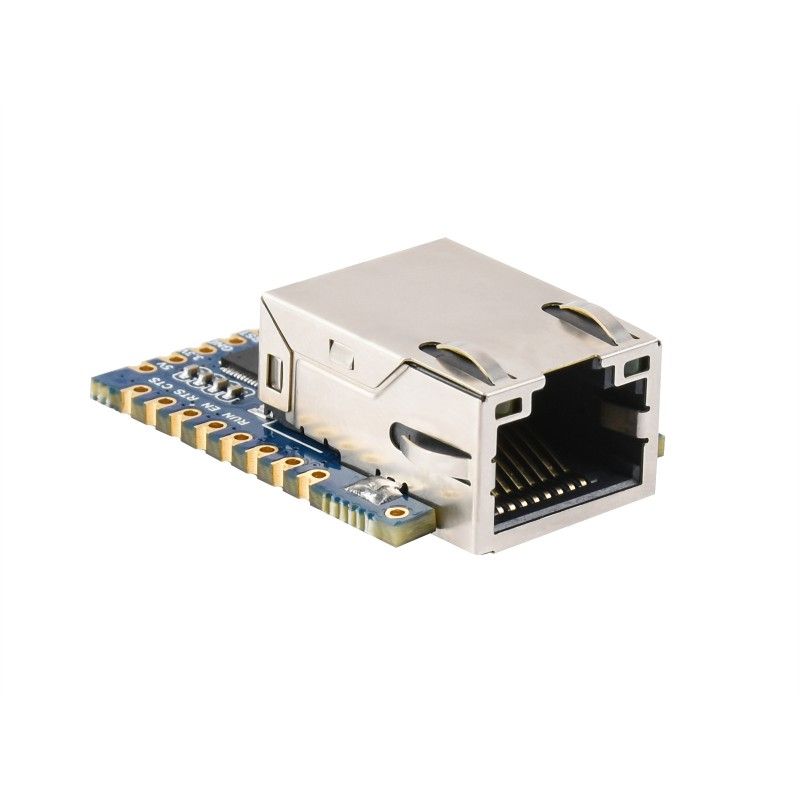

Адаптер TTL UART to Ethernet Mini Module (24276) виробника Waveshare, модель 24276, — це компактний модуль для перетворення інтерфейсу TTL UART в Ethernet з роз'ємом RJ45; країна виробника: Made in China.

Призначення та сумісність

Модуль TTL UART to Ethernet Mini Module призначений для підключення пристроїв із послідовним інтерфейсом TTL UART до дротової мережі Ethernet. Завдяки цьому можна організувати обмін даними між мікроконтролерними або іншими UART-пристроями та мережевою інфраструктурою.

Модуль адаптується до різних головних пристроїв з MCU і може бути вбудований у користувацькі пристрої для мережевої взаємодії через Ethernet.

Основні характеристики

• Тип аксесуара: адаптер.
• Інтерфейси та протоколи: TTL, UART, Ethernet.
• Роз'єм мережі: RJ45 Ethernet (female).
• Компактний модуль з високою інтегрованістю компонентів.

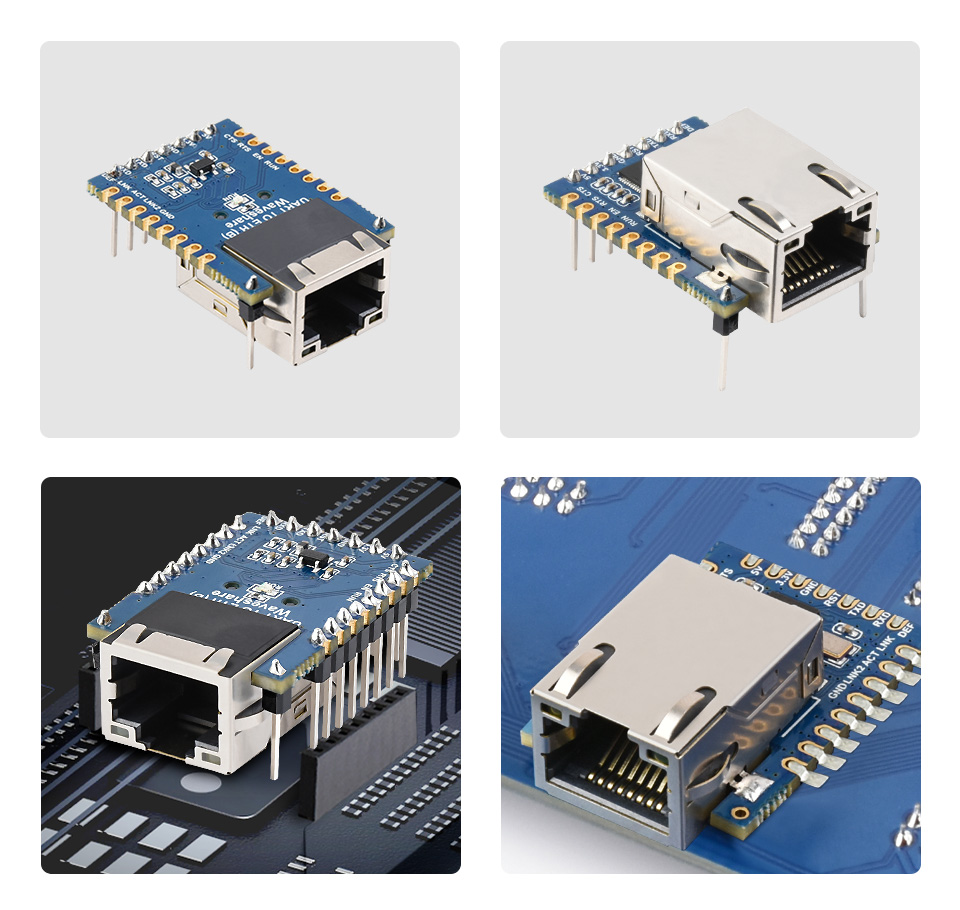

• Монтаж через невеликі «зубчасті» отвори для надійного з'єднання з іншими платами.
• Покриття з іммерсійного золота для підвищеної надійності та стійкості до корозії.

Інтерфейси та режими зв'язку

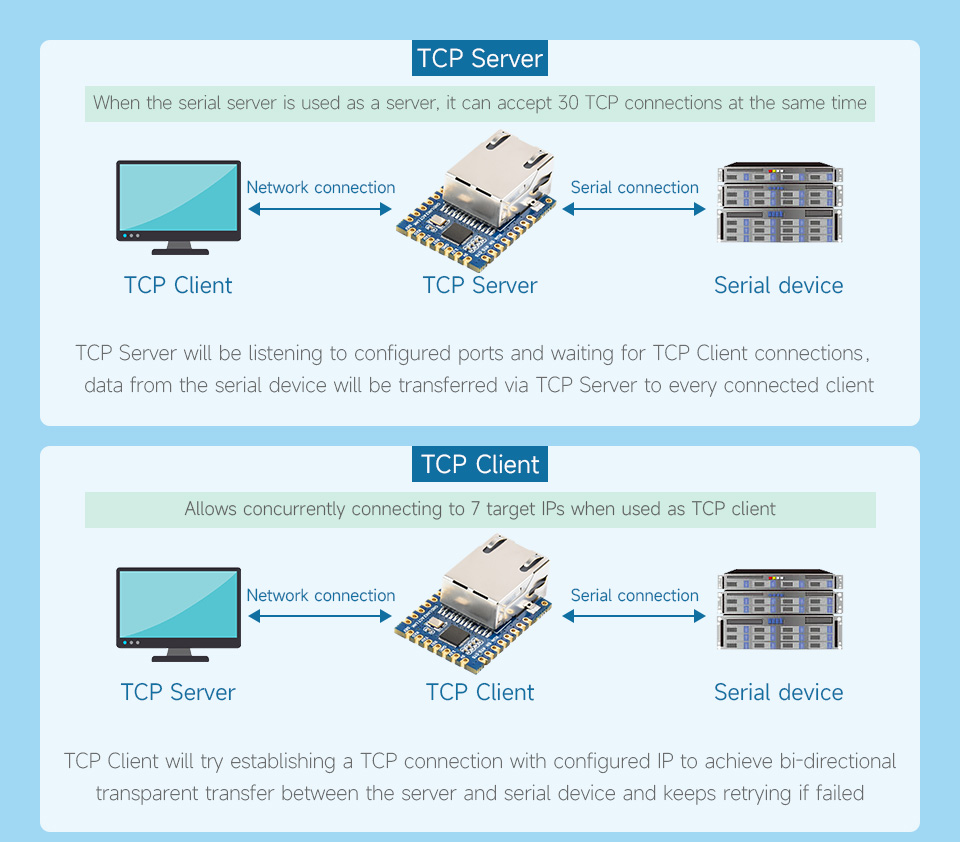

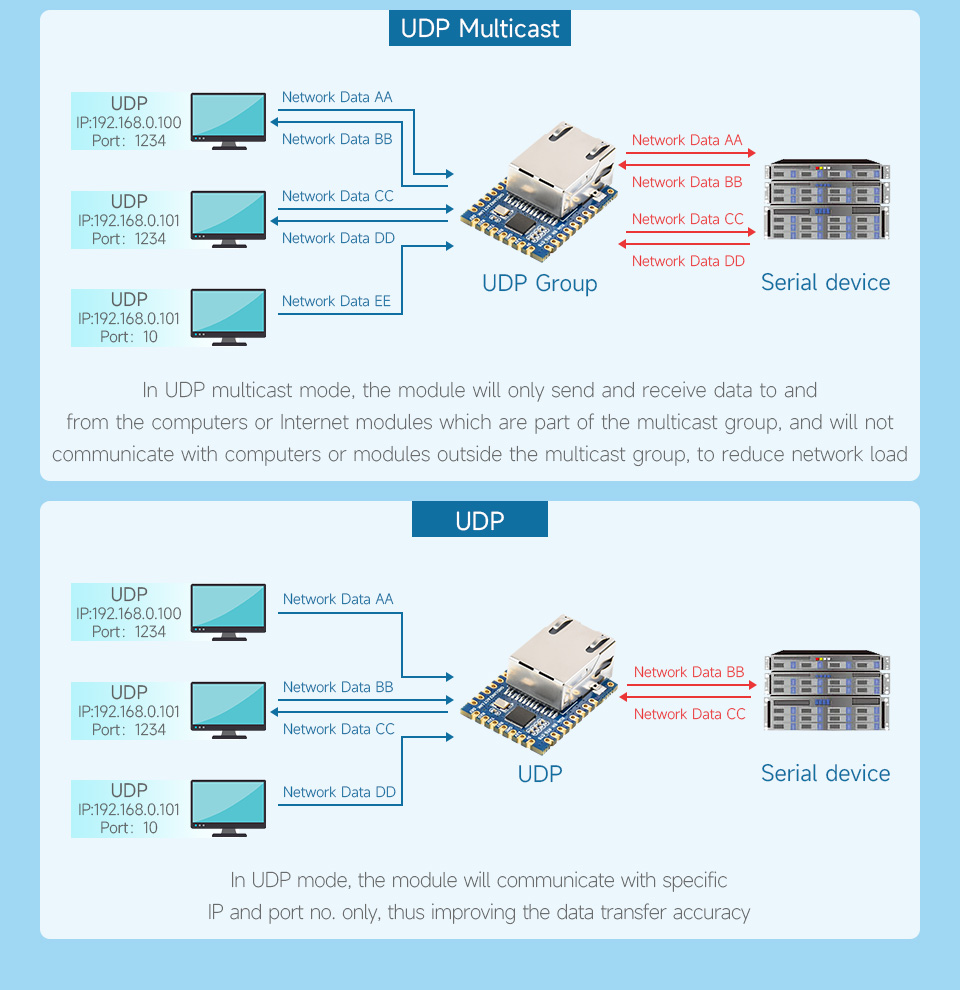

Модуль підтримує кілька режимів мережевої взаємодії для передачі даних між UART-пристроєм і Ethernet:

• TCP Server;
• TCP Client;
• UDP Multicast;
• UDP Mode.

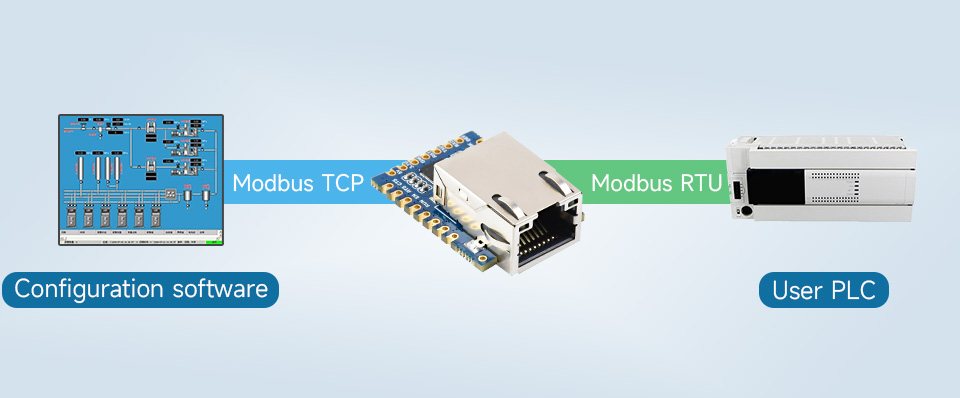

Передбачена підтримка шлюзу Modbus, що дозволяє використовувати модуль для оновлення Modbus Gridding зі спеціальним програмним забезпеченням конфігурації.

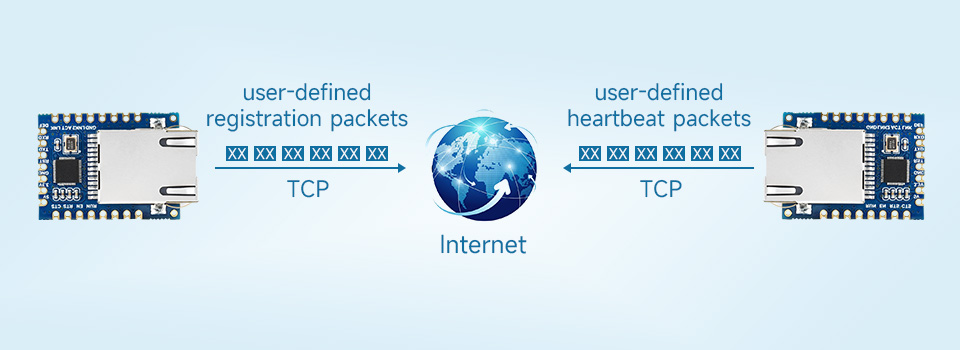

Реалізовано користувацький пакет Heartbeat/реєстрації для простої ідентифікації пристроїв у хмарних рішеннях. Також підтримується протокол NTP для отримання часу з мережі з подальшим послідовним виведенням або використанням при завантаженні даних.

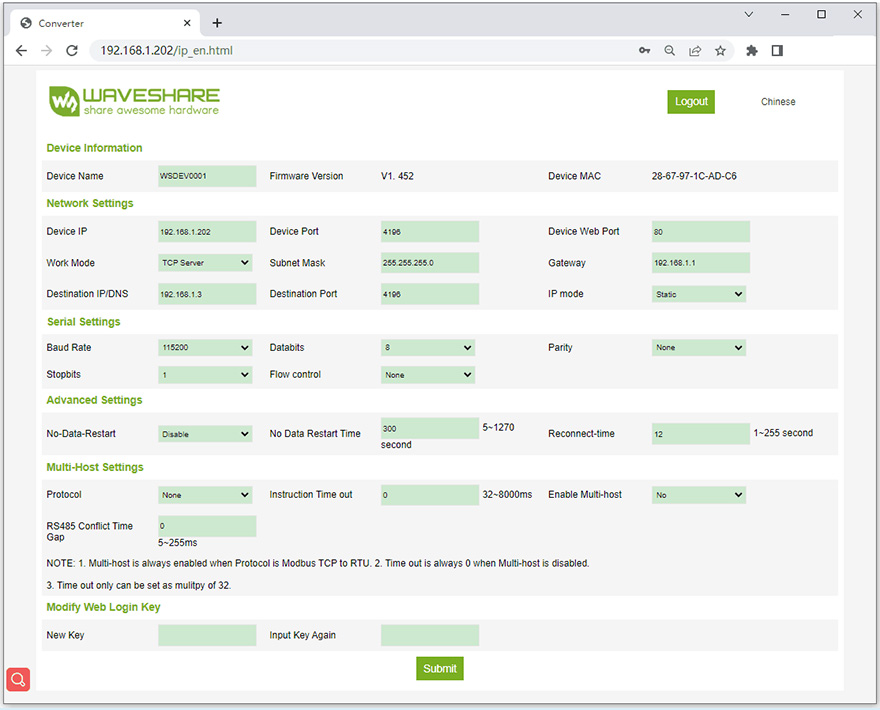

Конфігурація модуля можлива через веб-інтерфейс або за допомогою програмного забезпечення на хост-комп’ютері.

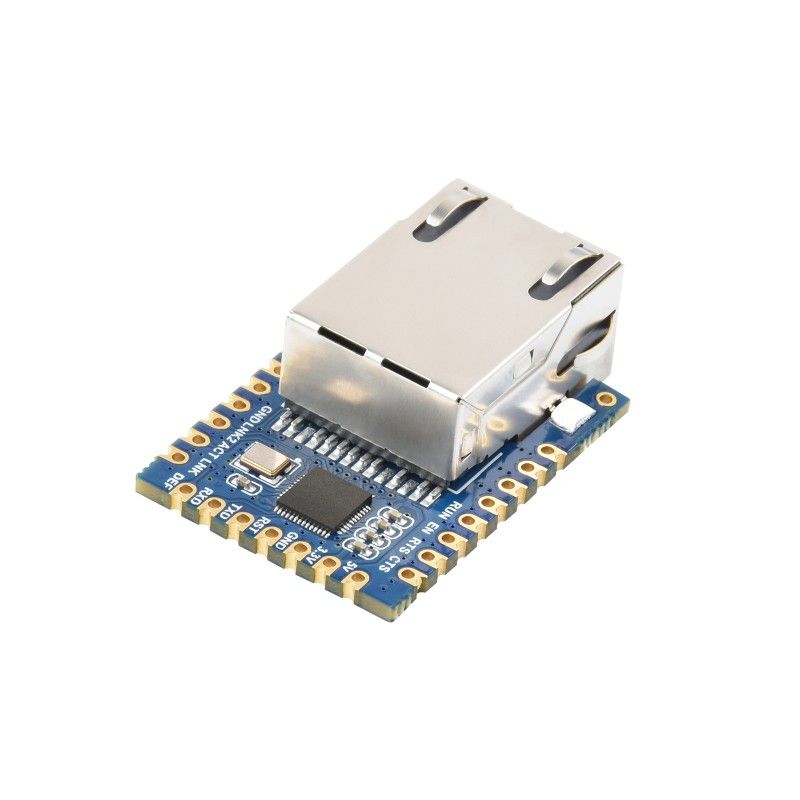

Елементи плати та індикатори

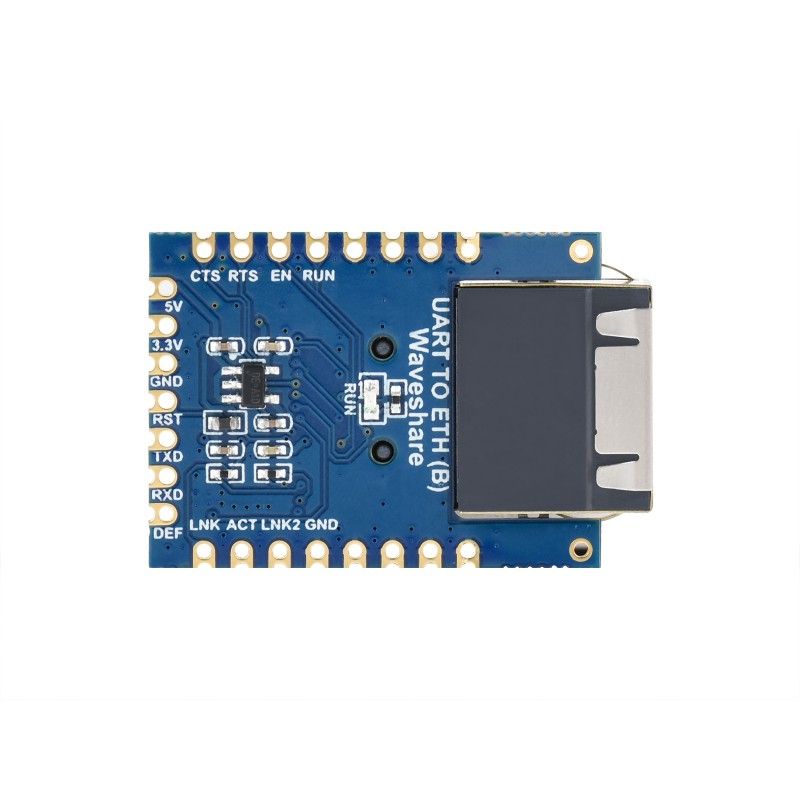

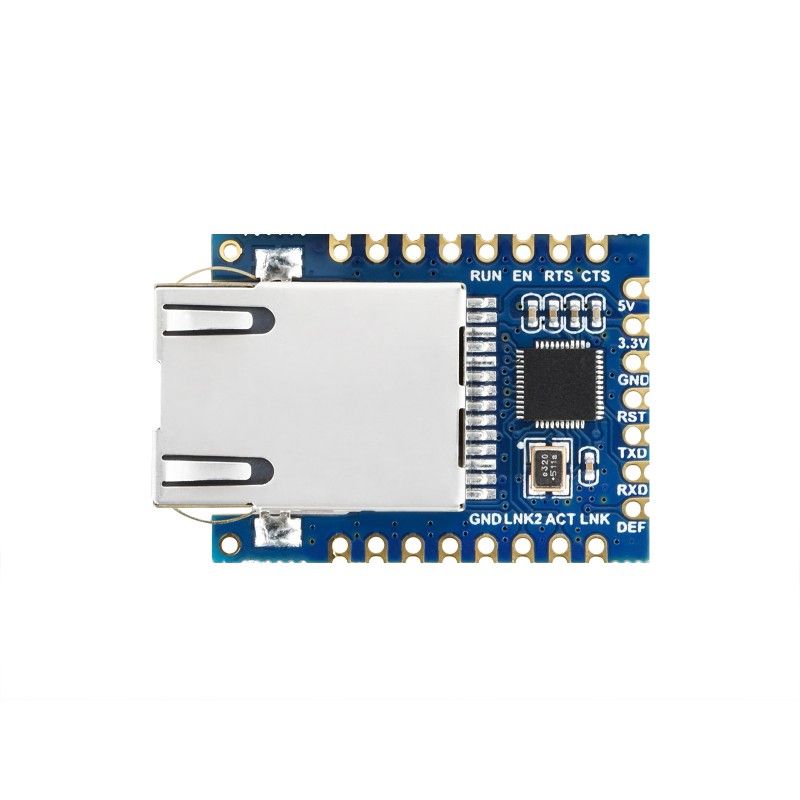

Контакти керування адаптовані для простого вбудовування модуля в електронні системи або підключення до різних пристроїв користувача та MCU.

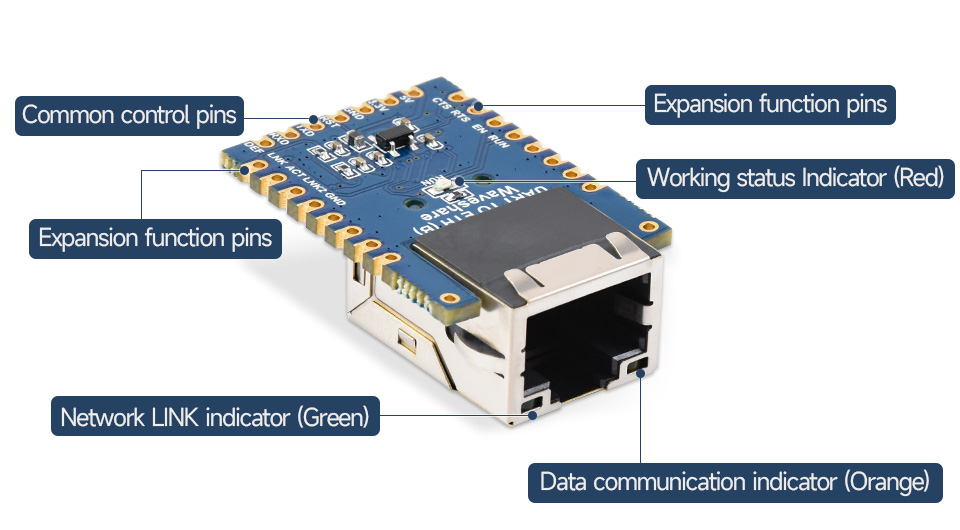

Передбачено кілька світлодіодних індикаторів для контролю стану модуля:

• червоний індикатор — робочий статус;
• темно-жовтий індикатор — передавання даних;
• зелений індикатор — стан мережі.

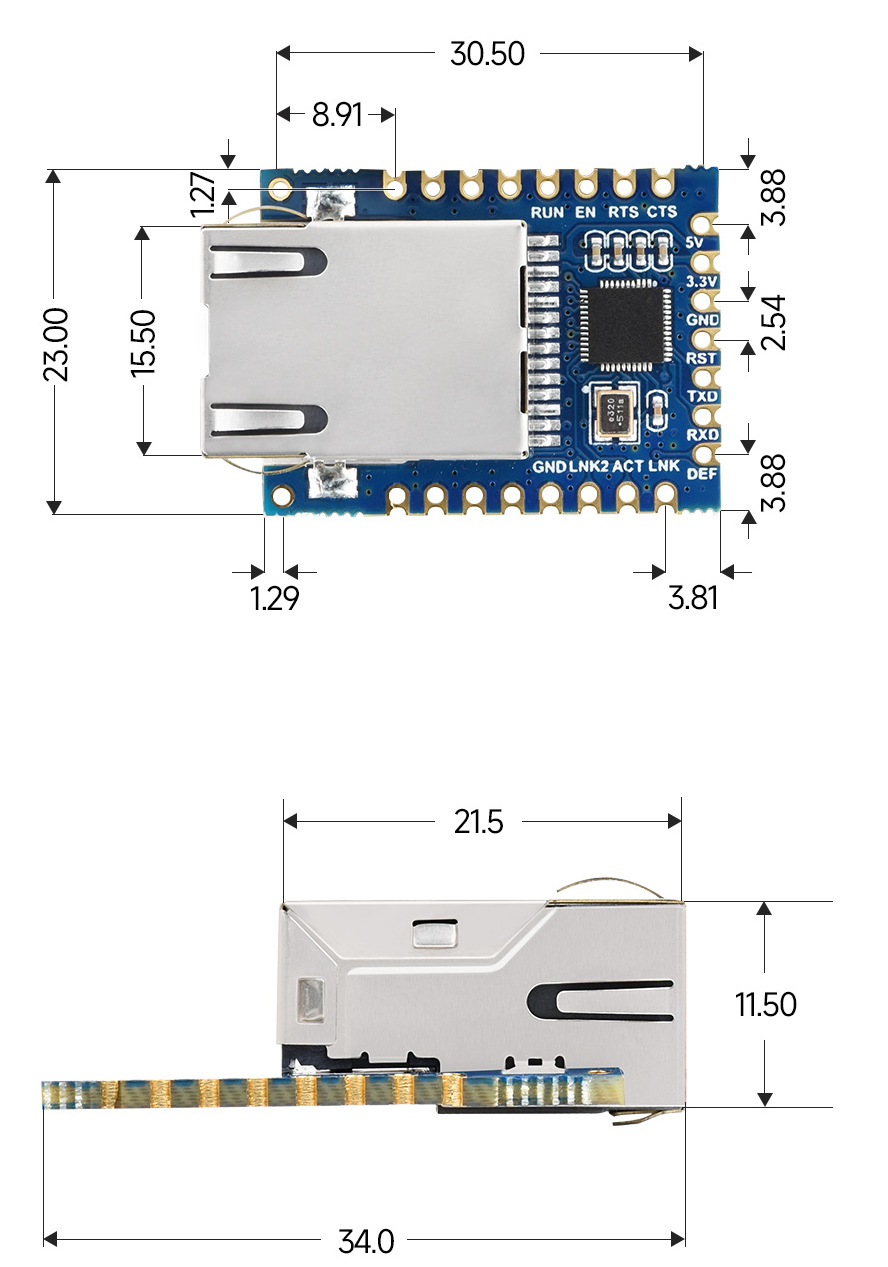

Габарити та вага

• Габаритні розміри: 23 мм × 34 мм × 11,5 мм.
• Вага: 0,008 кг.

Програмне забезпечення та ресурси

Детальний опис, схеми та додаткові матеріали доступні у Wiki виробника:

www.waveshare.com/wiki/UART_TO_ETH_(B)

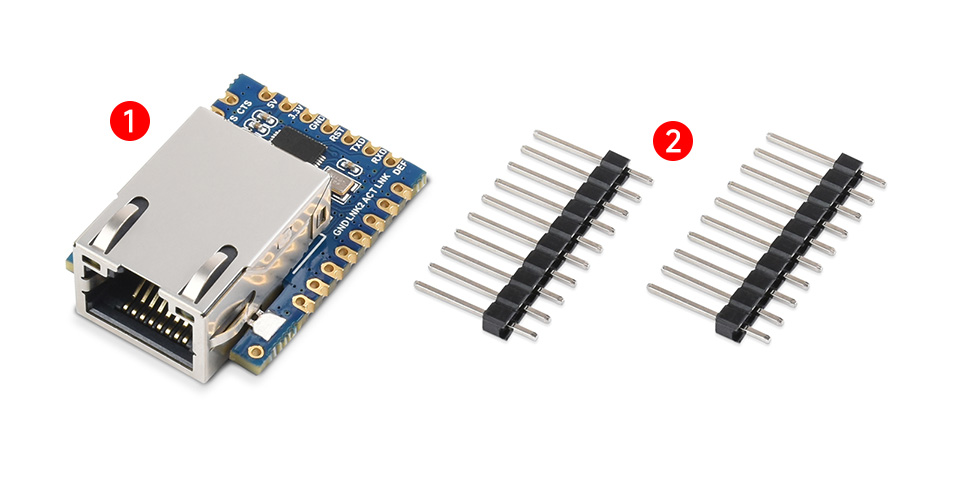

Комплект поставки

1. UART НА ETH (B) × 1
2. 10PIN чорна шпилькова гребінка (2 шт.) × 1
