Адаптер FT232 USB UART Board Type C (20646) – плата перетворювача USB-UART

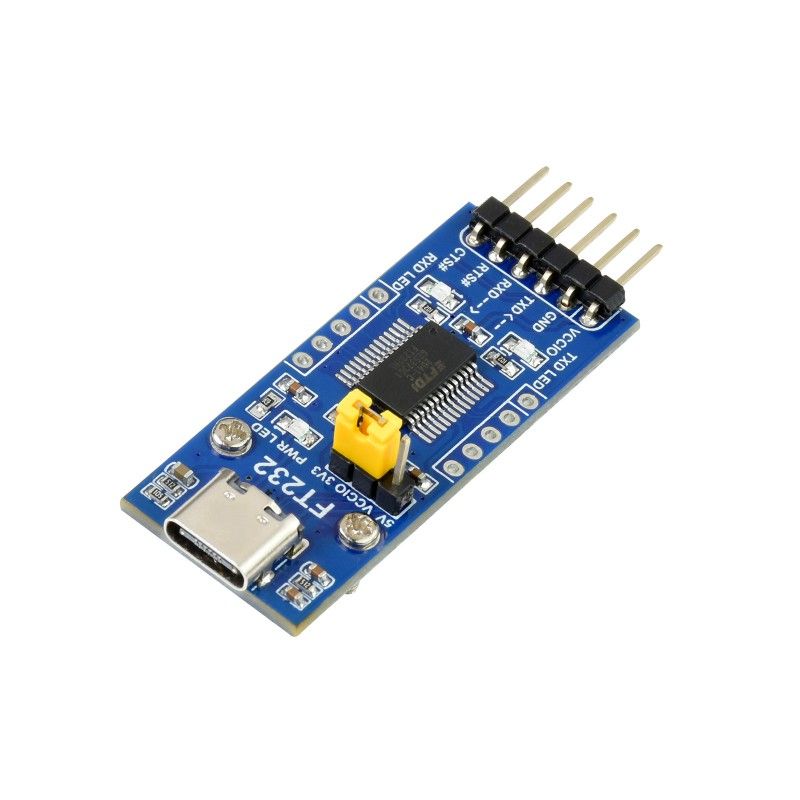

Адаптер FT232 USB UART Board (Type C) (20646) від Waveshare, модель 20646 — плата перетворення USB Type C в UART (TTL) на базі чіпа FT232RL, виготовлена в Made in China, призначена для надійної послідовної комунікації між ПК та цифровими пристроями.

Призначення та сумісність

Модуль FT232 USB UART Board (Type C) забезпечує інтерфейс USB–UART (TTL) для з’єднання комп’ютера або іншого USB‑пристрою з мікроконтролерними системами, платами розробки та іншою електронікою з UART‑інтерфейсом. Підходить для розробки та налагодження електронних проєктів, зокрема для обміну даними між MCU та ПК або іншими пристроями з UART (TTL).

Адаптер підтримує роботу з такими операційними системами:

• Mac OS
• Linux
• Android
• WinCE
• Windows 7/8/8.1/10/11

Основні характеристики

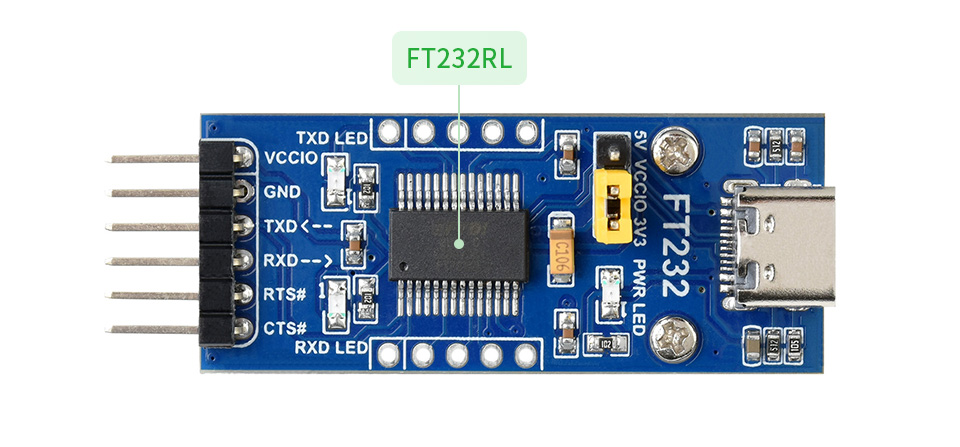

• Оригінальний чіп FT232RL для перетворення USB ↔ UART (TTL).
• Інтерфейс (female): USB Type C.
• Підтримувані протоколи: TTL, UART.
• Три режими живлення VCCIO (через перемичку на платі):
  • VCCIO = 5 V: вихід 5 V;
  • VCCIO = 3,3 V: вихід 3,3 V;
  • відкрита перемичка: живлення від цільової плати (3,3–5 V).
• Живлення самого модуля — від USB‑порту.
• Світлодіодні індикатори стану: TXD, RXD, PWR.

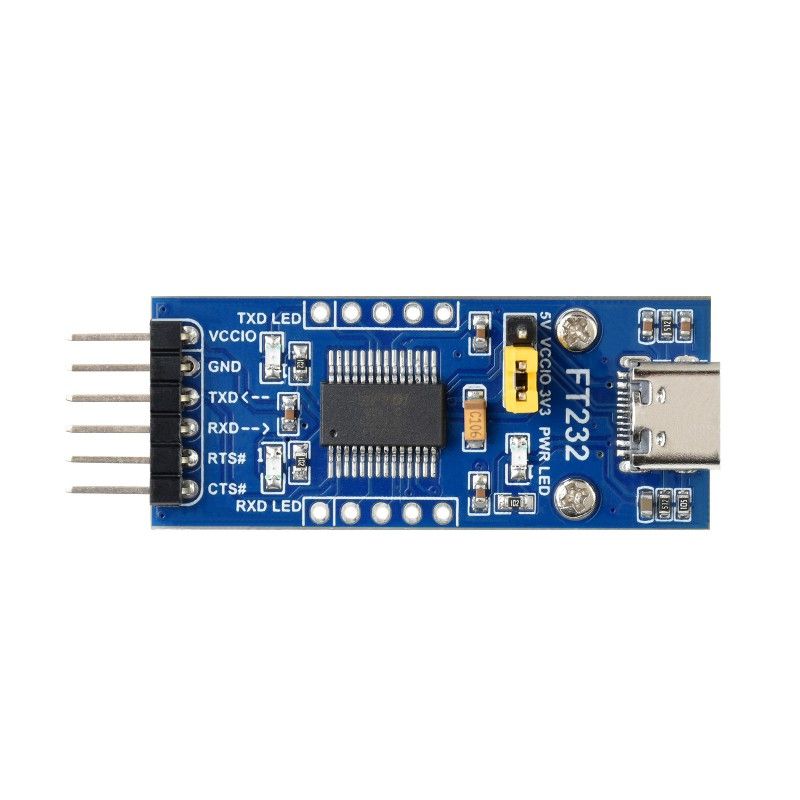

• Доступні сигнали на pin header: TXD, RXD, RTS#, CTS#.

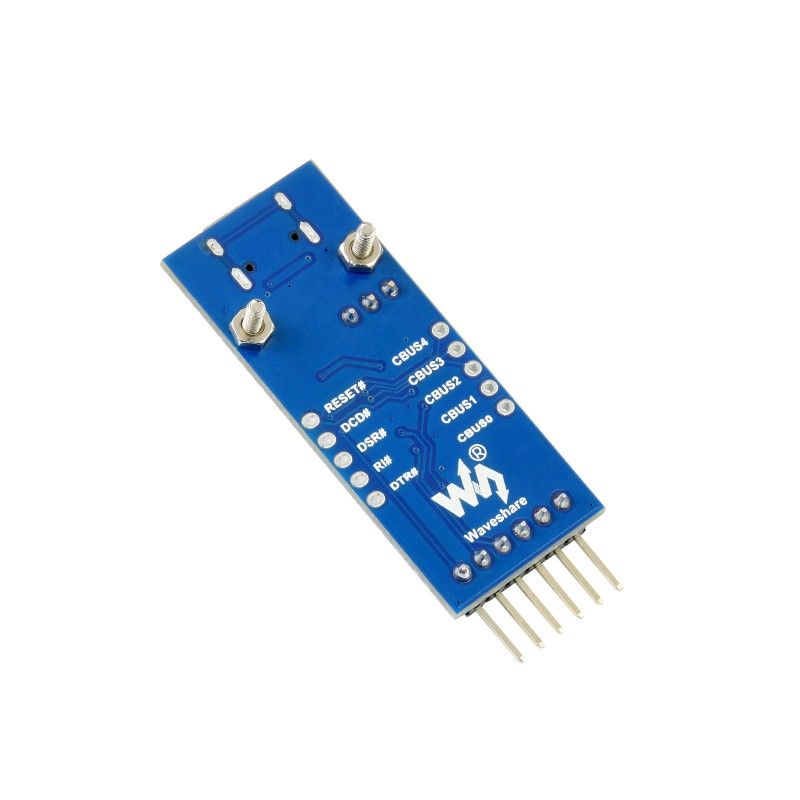

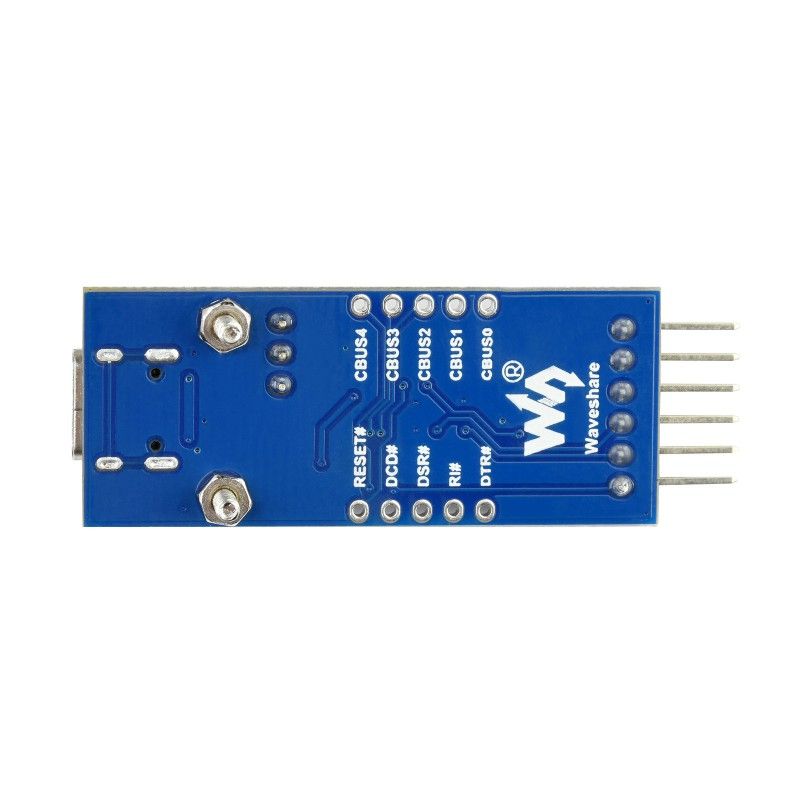

• Інші контакти чіпа виведені на просвердлені отвори з кроком, сумісним з універсальними прототипними платами.

Інтерфейси та підключення

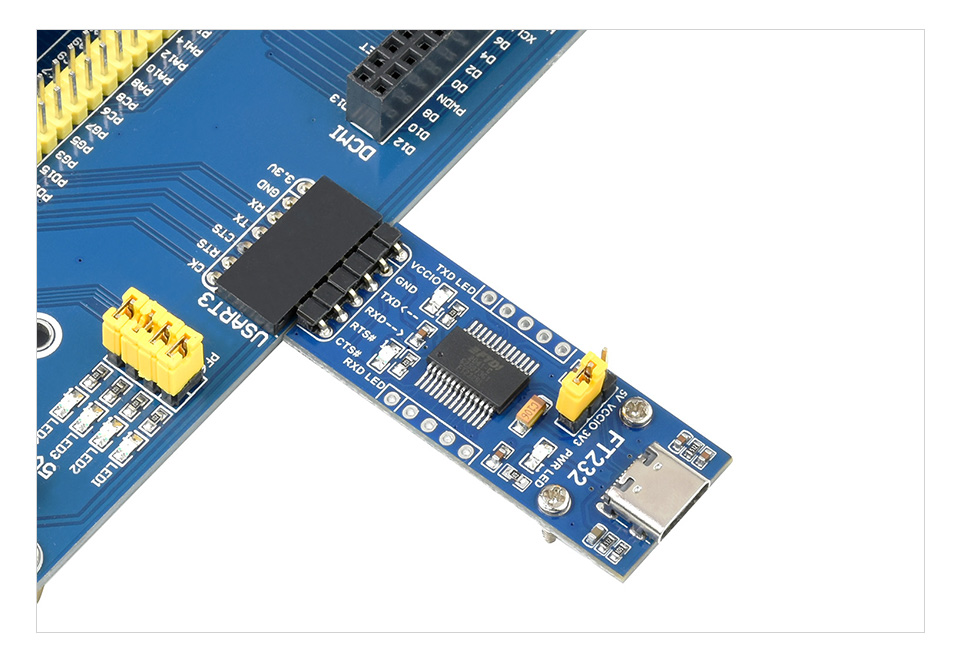

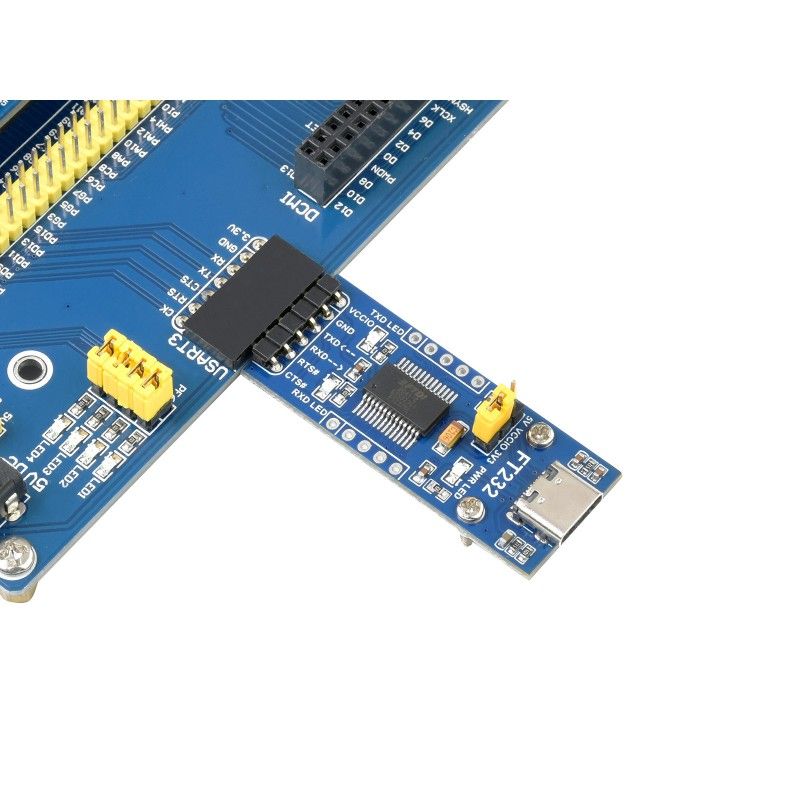

Плата реалізує перетворення USB Type C у послідовний інтерфейс UART (TTL). Підключення до цільової плати здійснюється через стандартні сигнальні лінії:

• VCCIO ↔ 3,3 V або 5 V вихід (модуль живиться від USB, перемичка замкнута на 3,3 V або 5 V відповідно).
• GND ↔ GND.
• TXD ↔ MCU.RX (напрямок: FT232.TX → PC.RX / приймання ПК).
• RTS ↔ MCU.CTS (напрямок: FT232.RTS → PC.CTS).

Таке підключення дозволяє легко інтегрувати модуль у системи з UART (TTL) для налагодження, логування даних та серійної комунікації.

Габарити та вага

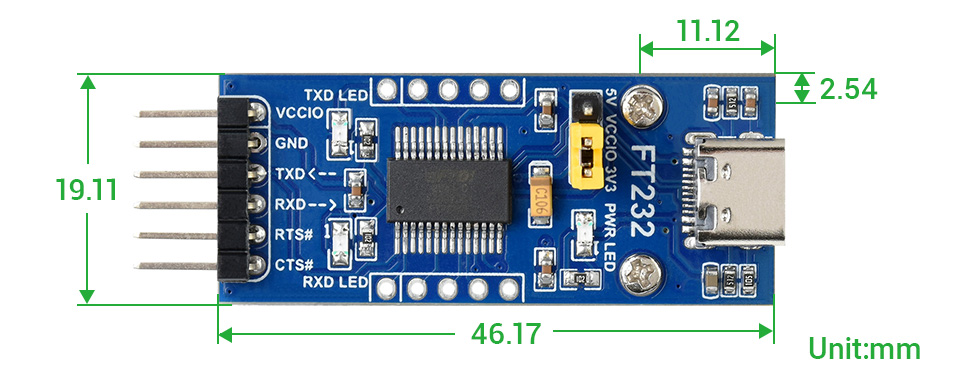

• Габаритні розміри: 46,17 мм × 19,11 мм.
• Вага: 0,012 кг.

Програмне забезпечення та ресурси

Детальний опис, схеми підключення та додаткову документацію виробника можна знайти у Wiki:

FT232_USB_UART_Board_(Type_C) — Waveshare Wiki

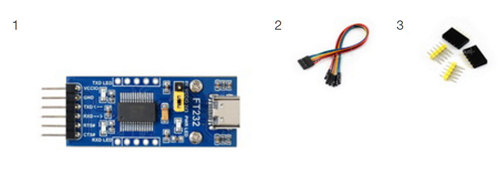

Комплект поставки

1. Плата USB UART FT232 (Type C) ×1
2. Перемичка 6‑контактного роз’єму ×1
3. 5‑контактний гніздо та 5‑контактний гніздо ×2
