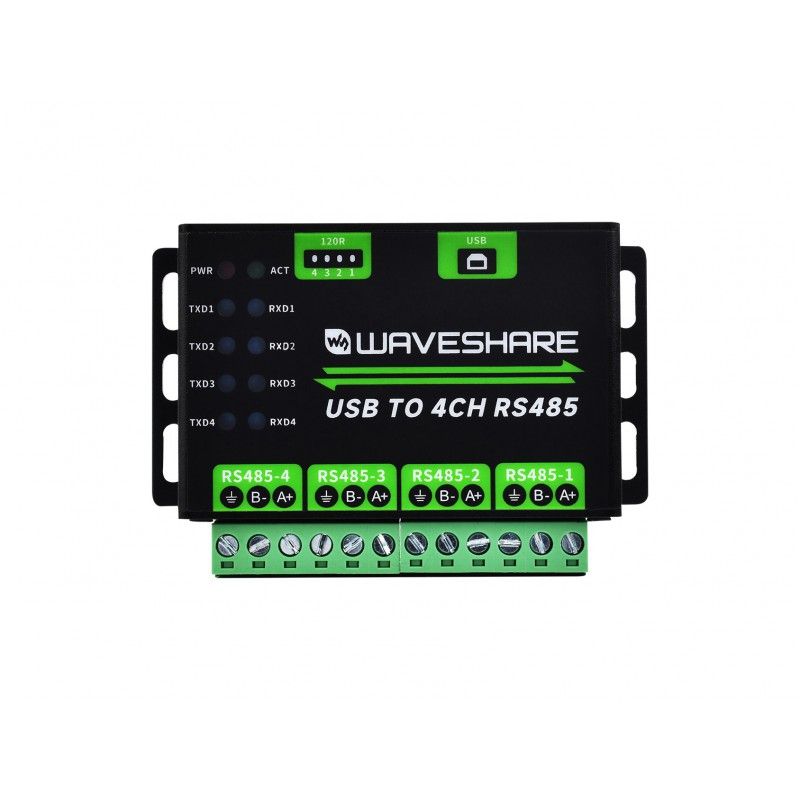

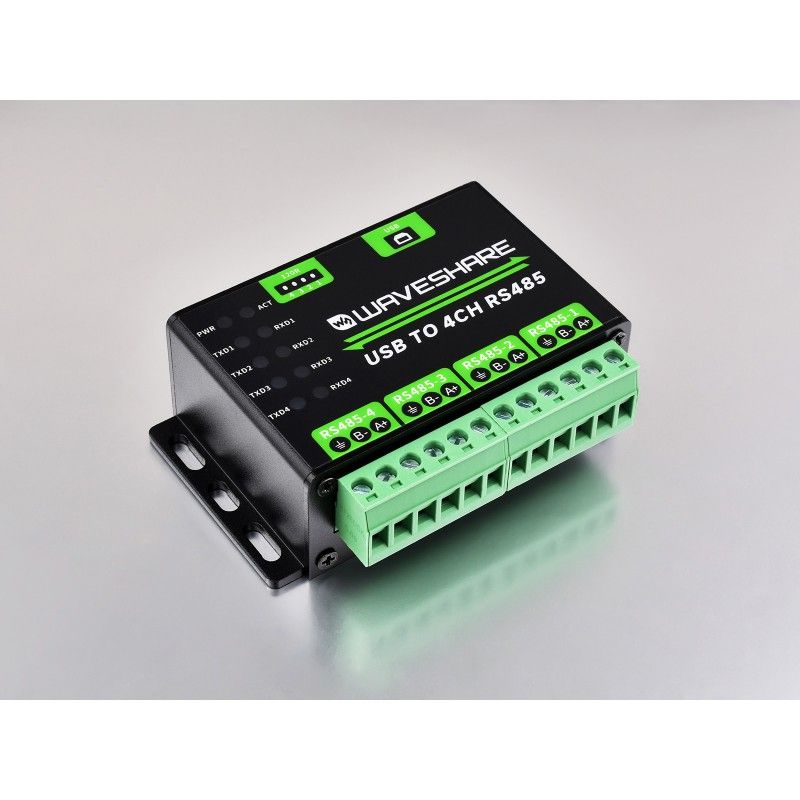

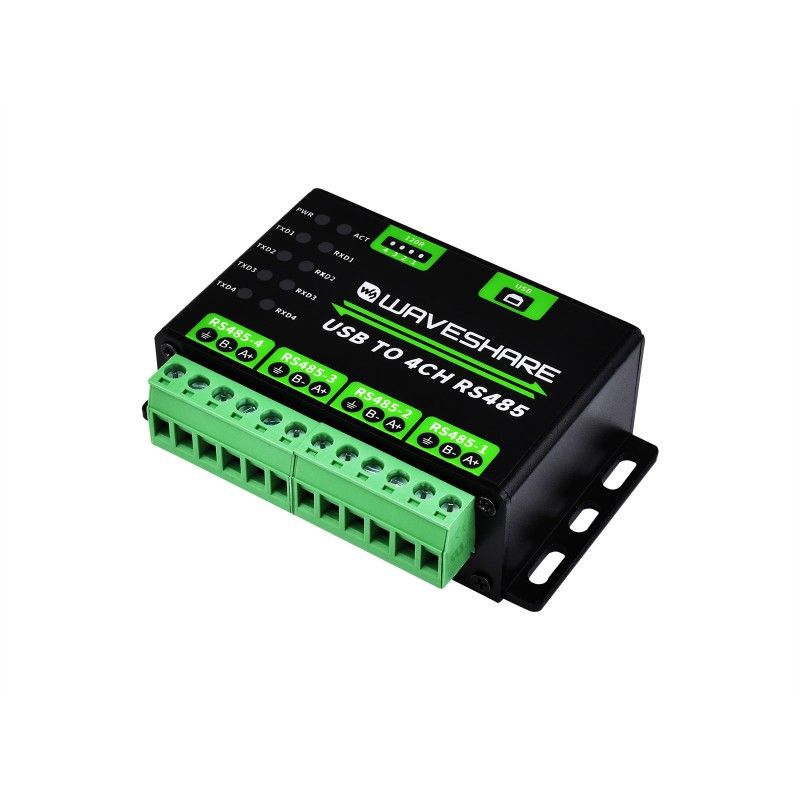

Адаптер USB TO 4CH RS485 (25219) – USB-перетворювач інтерфейсу RS485 на 4 канали

Адаптер USB TO 4CH RS485 (25219) від Waveshare, модель 25219, — це промисловий конвертер USB-B у 4 канали RS485 з багаторівневим захистом, швидкістю передачі 1200–460800 біт/с і максимальною дистанцією зв’язку до 1,2 км для RS485; країна виробника: Made in China.

Призначення та сумісність

Адаптер призначений для підключення промислових пристроїв з інтерфейсом RS485 до комп’ютера через USB-порт. Підходить для систем збору й обробки даних, віддаленого моніторингу, керування промисловими контролерами та систем автоматизації з інтерфейсом RS485 (режим точка – багато точок, до 32 вузлів).

Підтримуються операційні системи: Win7/8/8.1/10/11, Mac, Linux, Android, що дозволяє інтегрувати адаптер у різні програмні рішення та промислові ПЛК/SCADA-комплекси, сумісні з віртуальними COM-портами через USB.

Основні характеристики

• Тип продукту: конвертер промислового класу USB в RS485.
• Кількість каналів: 4 незалежні канали RS485 для одночасного підключення до чотирьох пристроїв.
• Швидкість передачі: від 1200 біт/с до 460800 біт/с зі стабільною роботою на всьому діапазоні.

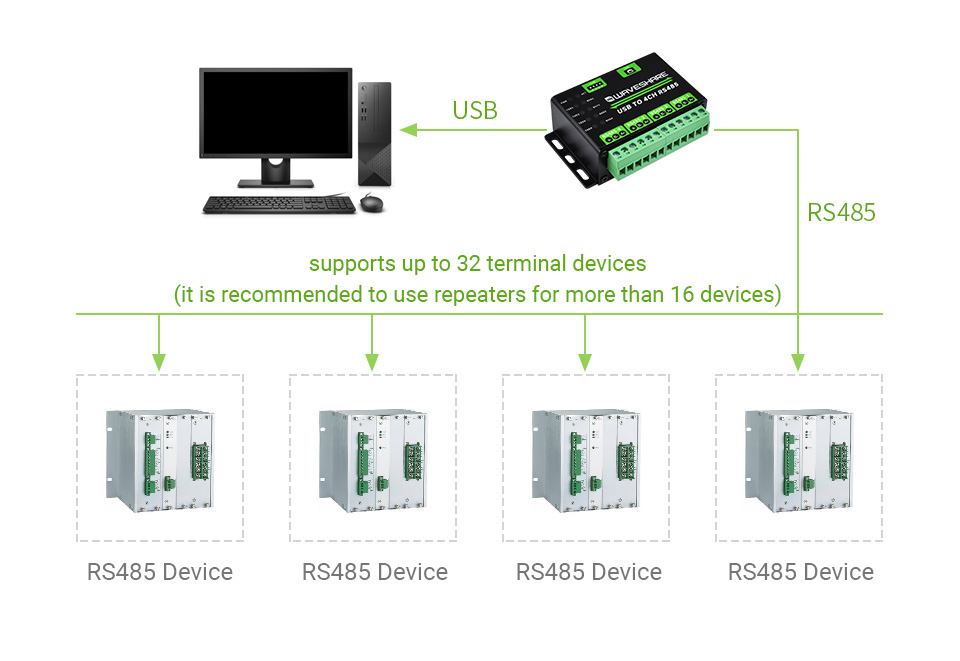

• Режим роботи RS485: точка – багато точок, до 32 вузлів у лінії (рекомендується застосовувати повторювачі від 16 вузлів і більше).
• Відстань передачі: до ≈1,2 км по RS485 (на низькій швидкості, з увімкненим резистором 120R); до ≈5 м по USB.
• Корпус: з алюмінієвого сплаву для підвищеної механічної міцності та ресурсу в промислових умовах.
• Монтаж: можливе кріплення на стіну та на DIN-рейку.
• Робоча температура: від -40 до +85 ℃.
• Робоча вологість: 5% RH ~ 95% RH.
• Вага: 0,181 кг.

Інтерфейси та підключення

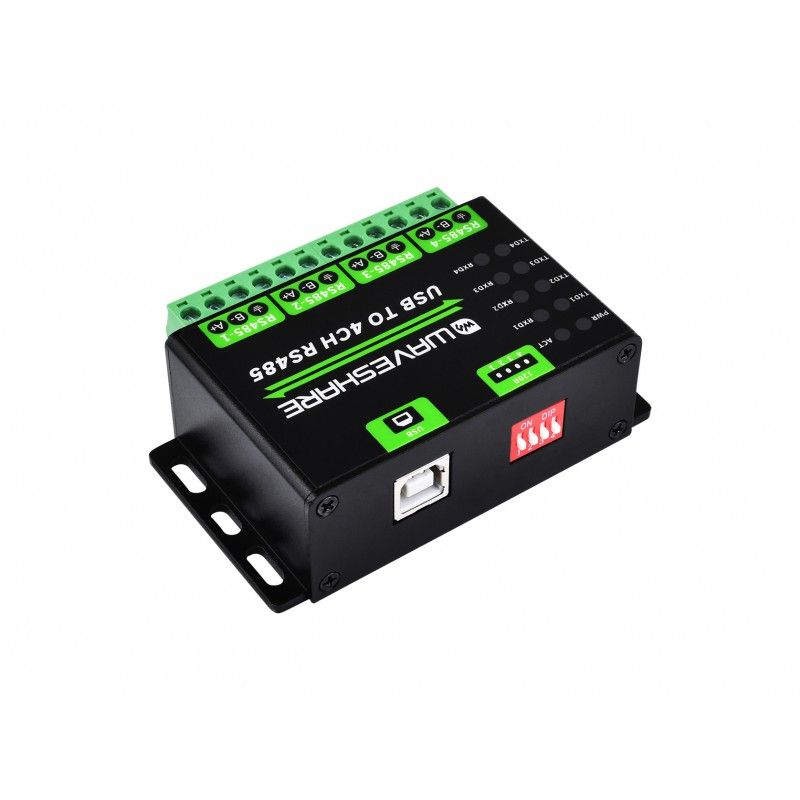

• Хост-порт: USB (Тип аксесуара — адаптер, інтерфейс female: USB Type B).

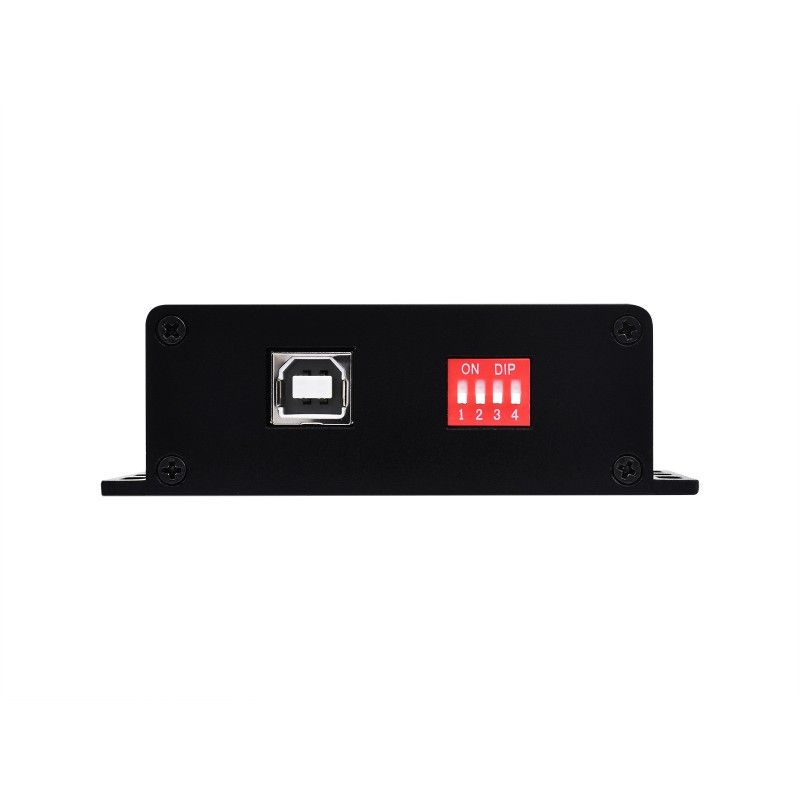

• Роз’єм USB: USB-B, робоча напруга 5 В, захист лінії плавким запобіжником 500 мА та захист від електростатичного розряду.

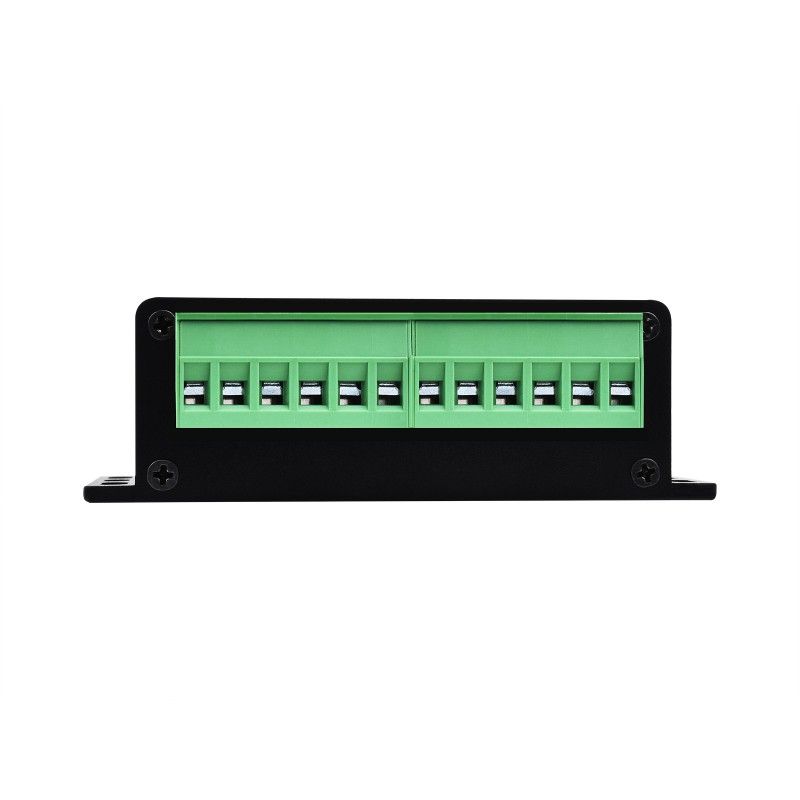

• Порти пристрою: 4 лінії RS485 на гвинтових клемах.
• Захист RS485: 600 Вт блискавкозахист і захист від перенапруг, захист від ЕСР до 15 кВ.

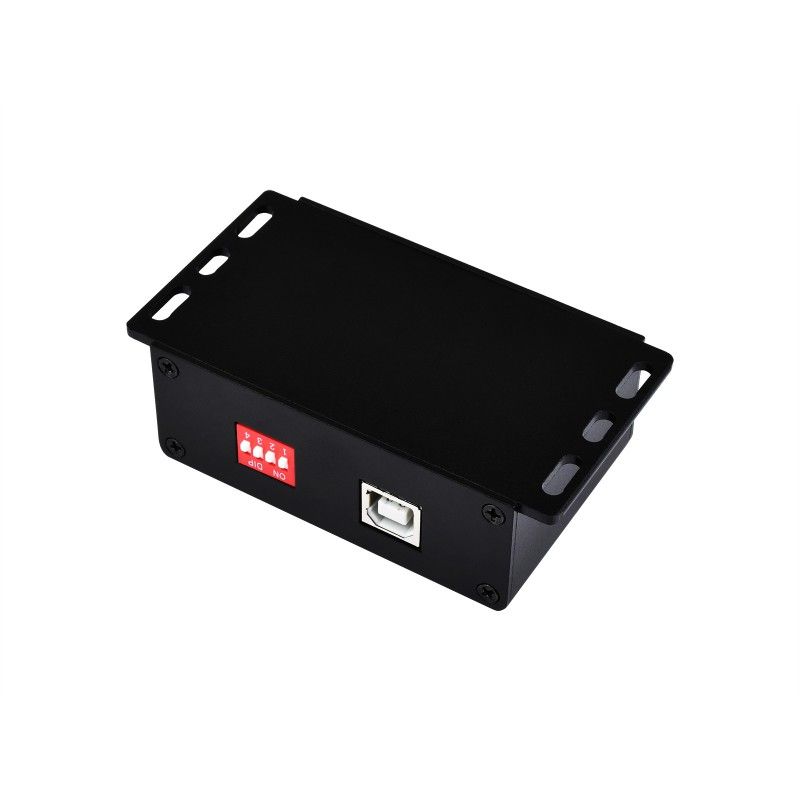

• Вбудовані резистори 120R на виході RS485 з можливістю вмикання/вимикання за допомогою DIP-перемикача.
• Вбудований TVS (придушувач перехідної напруги) для ефективного гасіння стрибків напруги й перенапруг у лінії.
• Вбудований запобіжник і захисний діод із можливістю відновлення, а також схема придушення перенапруг та захисту від ЕСР для стабільного й безпечного зв’язку.

Індикатори та розпіновка

На корпусі розміщені світлодіодні індикатори для діагностики роботи:

• PWR — індикатор живлення, світиться при підключенні USB та наявності напруги.
• ACT — індикатор стану, світиться зеленим при успішному виявленні драйвера.
• RXD(1~4) — сині індикатори прийому, активні при надсиланні даних з боку пристроїв по відповідному каналу.
• TXD(1~4) — сині індикатори передачі, активні при надсиланні даних з USB-порту на відповідний канал RS485.

Позначення контактів гвинтової клеми RS485:

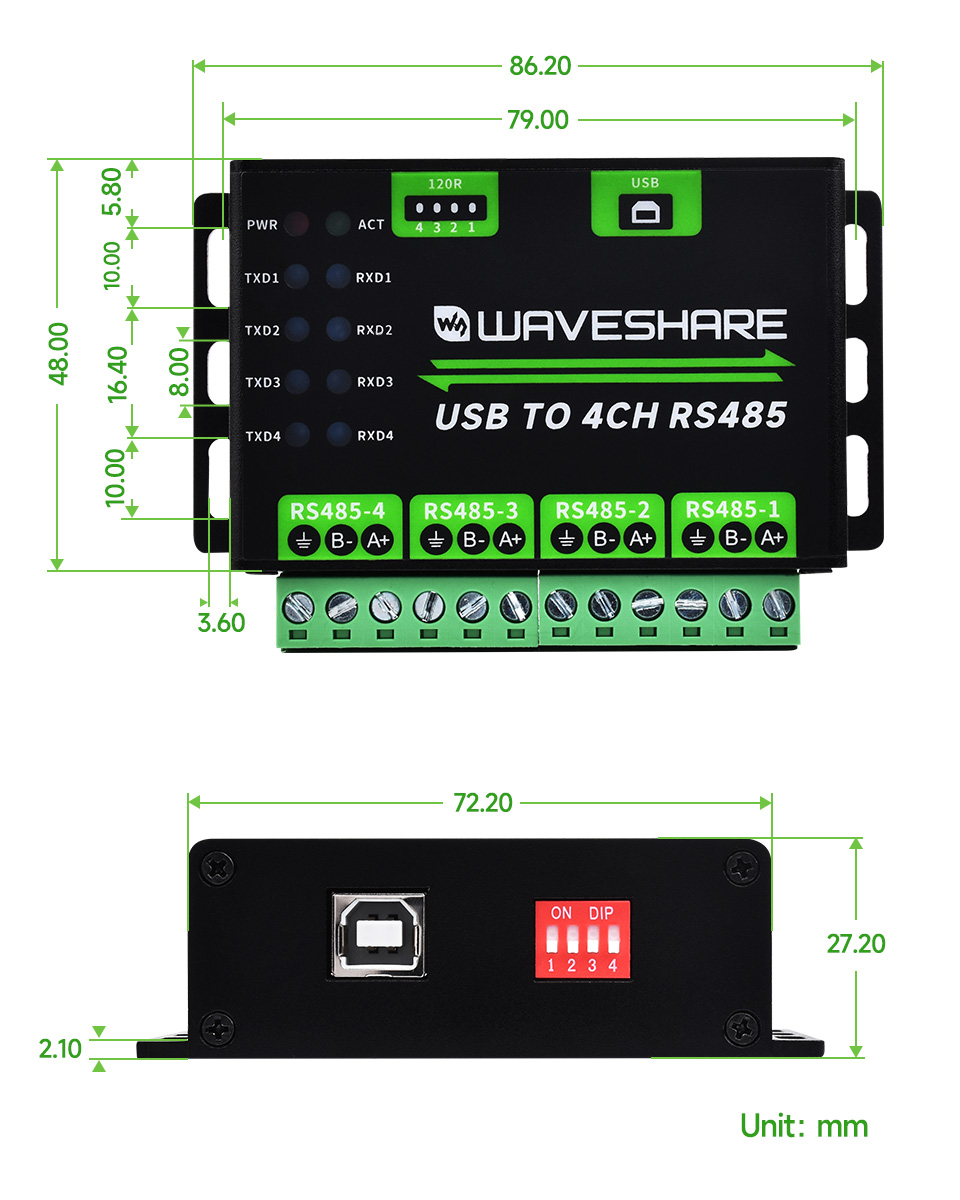

Габарити та вага

• Габаритні розміри: 79 мм × 48 мм × 27,2 мм.
• Вага: 0,181 кг.

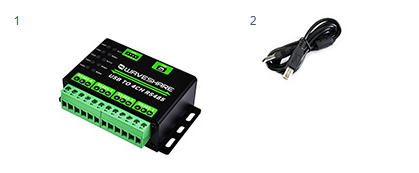

Комплект поставки

1. USB TO 4CH RS485 x1
2. USB type A to type B кабель ~1.2 m x1

Програмне забезпечення та ресурси

Докладна технічна інформація, схеми підключення та програмні приклади доступні у Wiki виробника:

WIKI: www.waveshare.com/wiki/USB_TO_4CH_RS485

Сигнал USB перетворюється на 4 збалансовані диференціальні сигнали RS485 зі стабільною швидкістю передачі 1200~460800 біт/с. Максимальна відстань зв’язку для RS485 становить близько 1,2 км, для USB — близько 5 м.

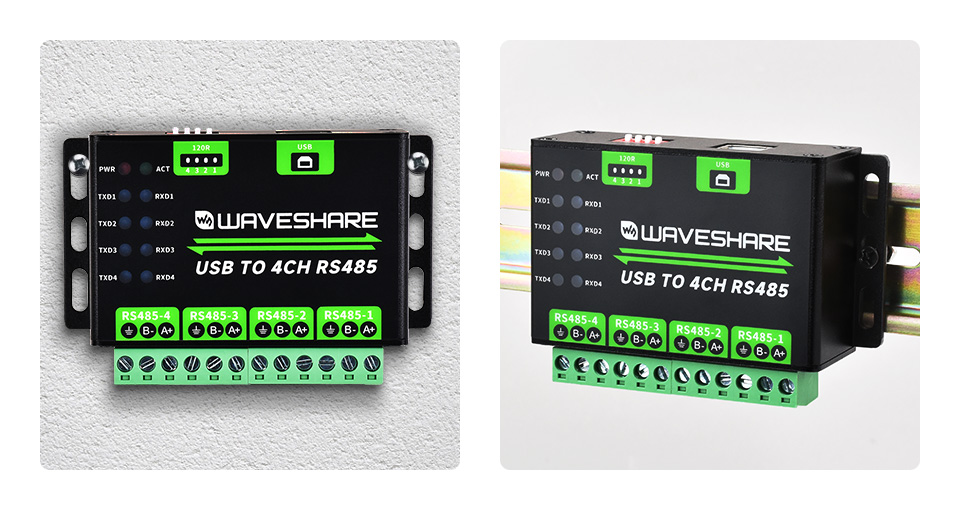

Підтримується кріплення на стіну та встановлення на DIN-рейку, що спрощує інтеграцію в шафи керування та промислові розподільчі бокси.

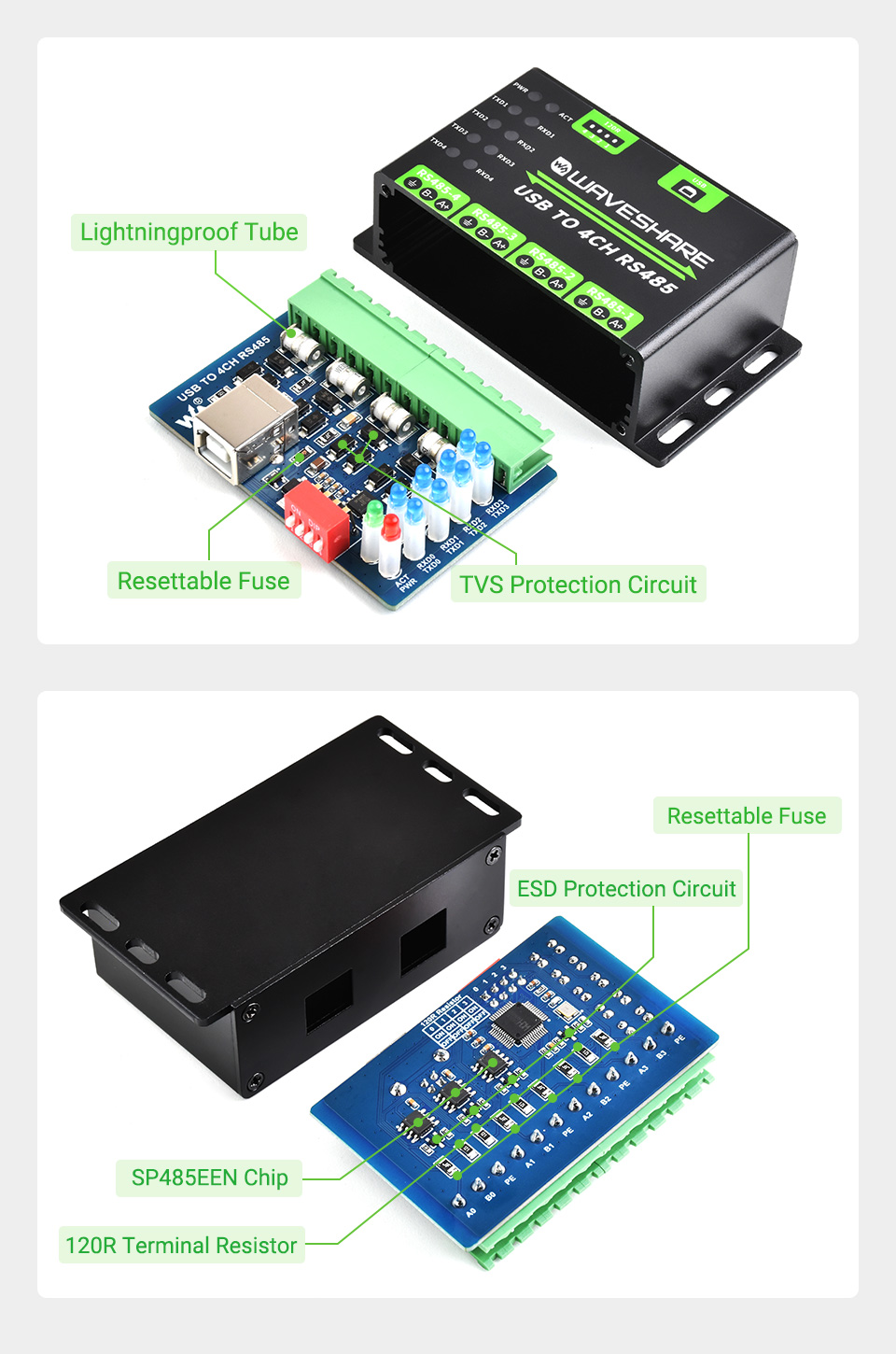

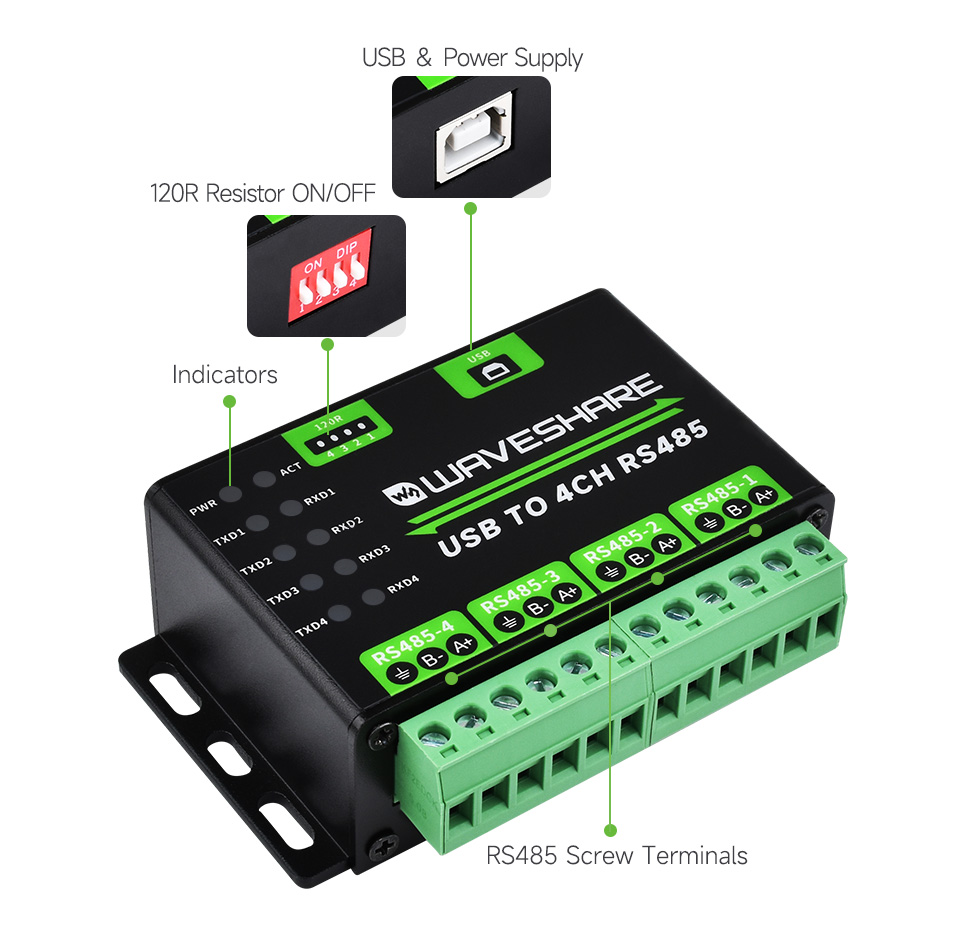

Елементи та інтерфейси плати

Габаритні розміри: 79мм х 48мм х 27,2мм
