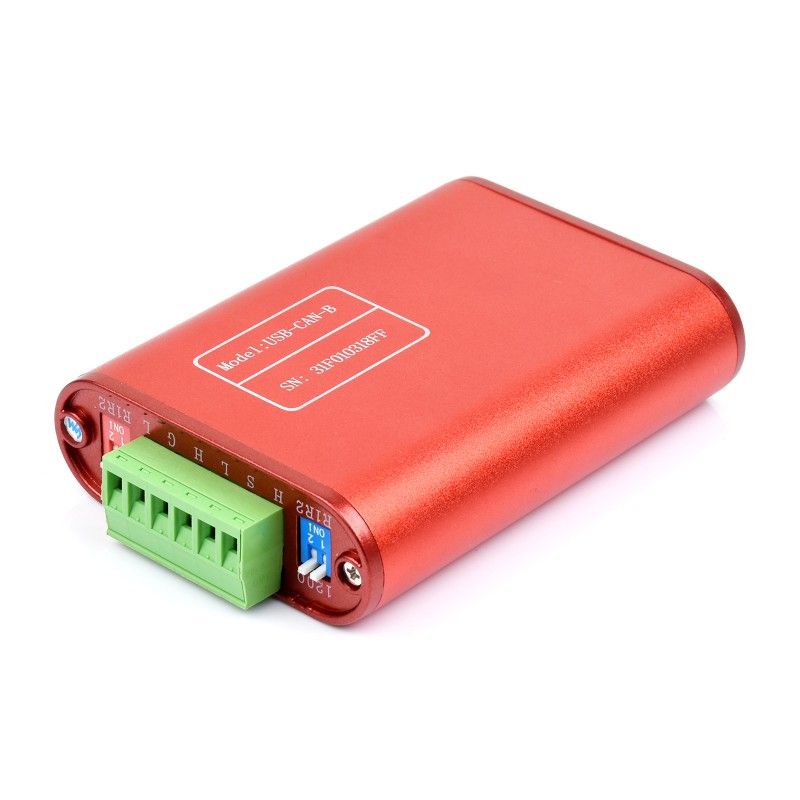

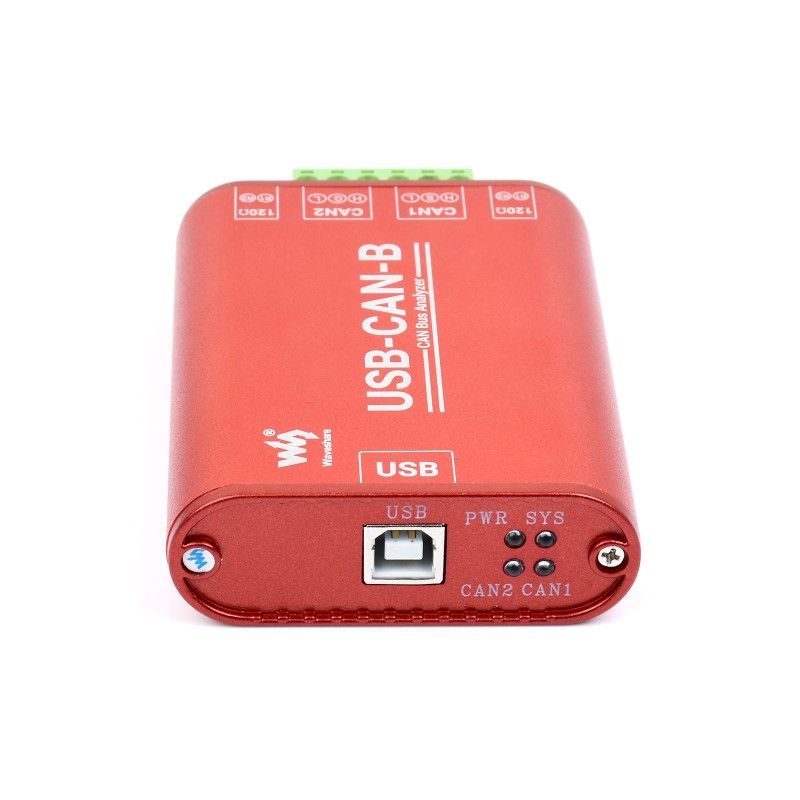

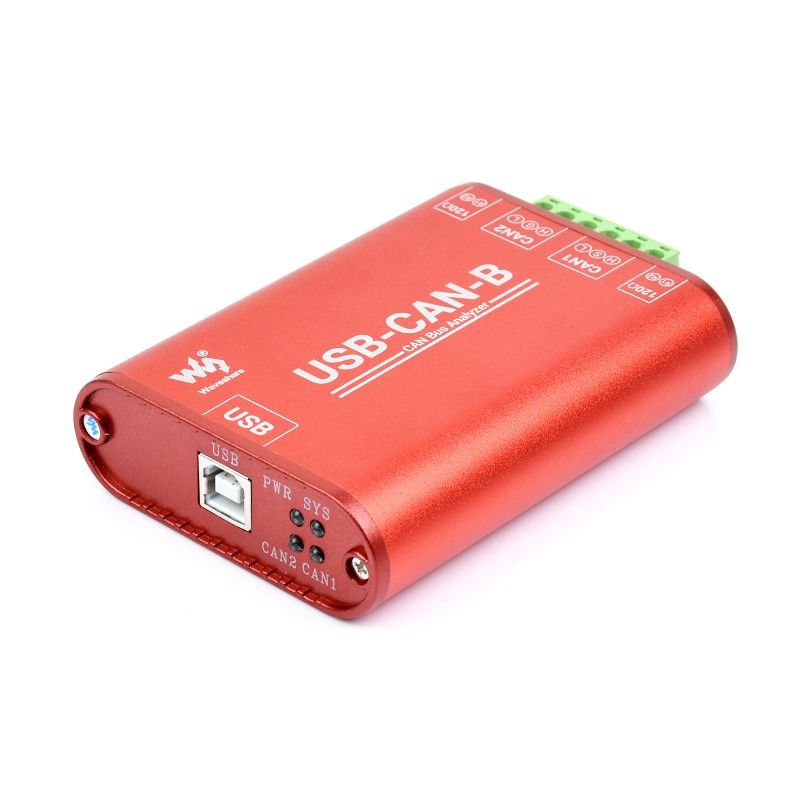

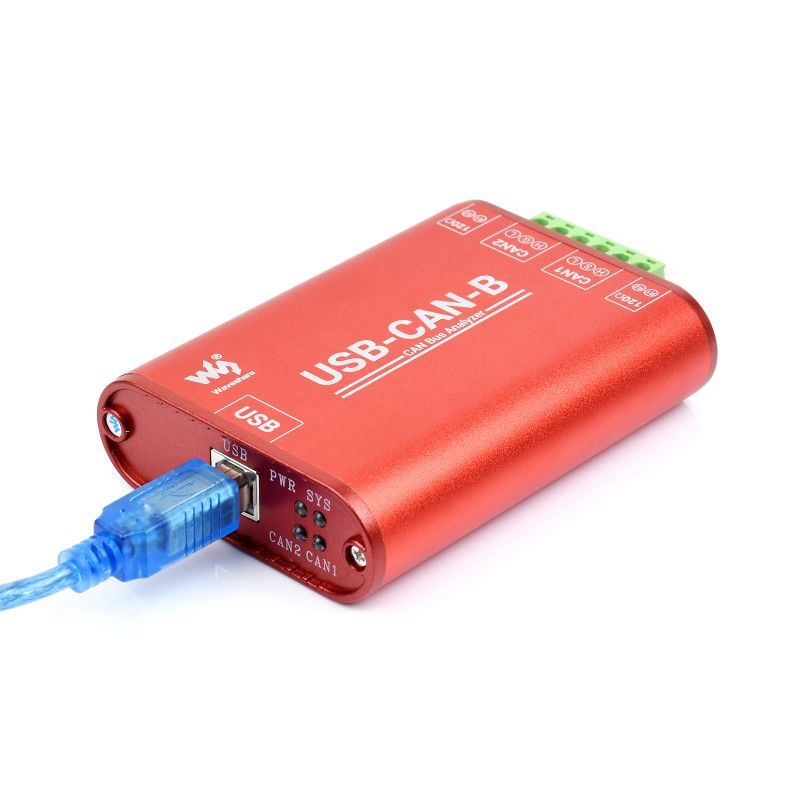

Адаптер USB-CAN-B (22773) для підключення CAN-шини через USB

Адаптер USB-CAN-B (22773) від Waveshare, модель 22773 — промисловий двоканальний USB–CAN аналізатор з повною гальванічною ізоляцією (2500 В DC), інтерфейсом USB Type B і підтримкою Windows та Linux. Країна виробника: Made in China.

Призначення та сумісність

USB-CAN-B (22773) дозволяє підключати ПК або промисловий керуючий хост до мережі CAN через USB-порт і використовувати його як адаптер, інтерфейсну карту CAN-bus або аналізатор даних протоколу CAN. Підходить для вивчення та налагодження шини CAN, збору й моніторингу трафіку, а також для вторинної розробки та інтеграції в промислові, енергетичні та інтелектуальні системи керування, де потрібен обмін по CAN.

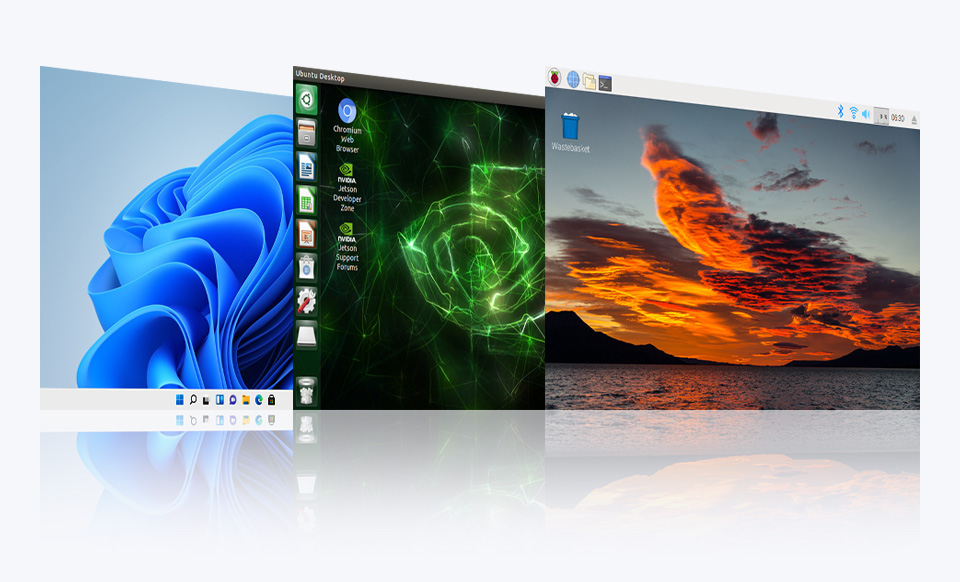

Пристрій підтримує:

• Windows XP/7/8/10/11 (32/64-bit)
• Linux: Raspberry Pi OS, Ubuntu (Jetson Nano), VMware virtual PC тощо

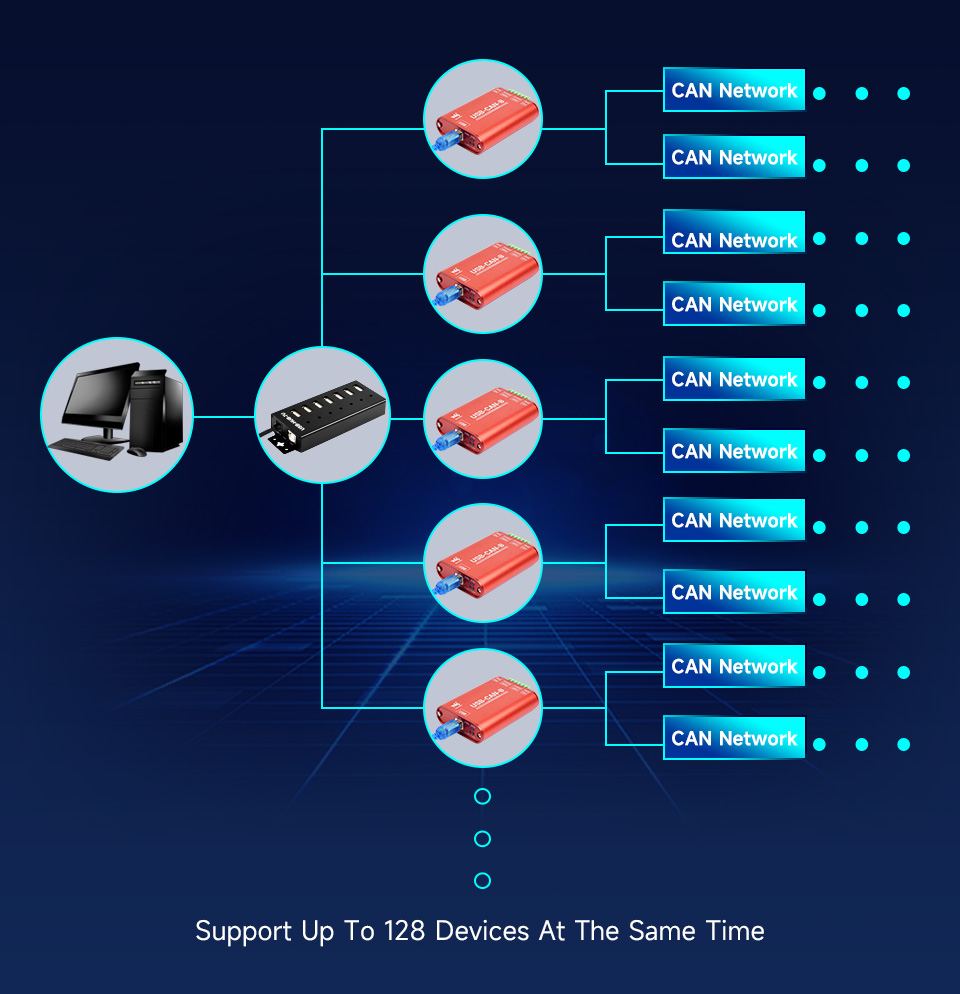

Один ПК може одночасно працювати з декількома CAN-аналізаторами USB-CAN-B (до 128 пристроїв), що зручно для паралельного моніторингу кількох мереж CAN або порівняння даних.

Основні характеристики

• Тип: промисловий конвертер інтерфейсу USB–CAN / карта інтерфейсу CAN-bus / аналізатор протоколу CAN.
• Два незалежні канали CAN: CAN1 і CAN2, кожен з окремою ізоляцією.
• Швидкість CAN: від 10 кбіт/с до 1 Мбіт/с.
• Пропускна здатність: до 8500 кадрів/с на канал (приймання та передача).
• Буфери: прийом 2000 кадрів і передача 1000 кадрів на канал з автоматичною повторною передачею при збої.
• Підтримувані протоколи: CAN2.0A, CAN2.0B, CANOpen, SAE J1939, DeviceNet, iCAN, ISO 15765.

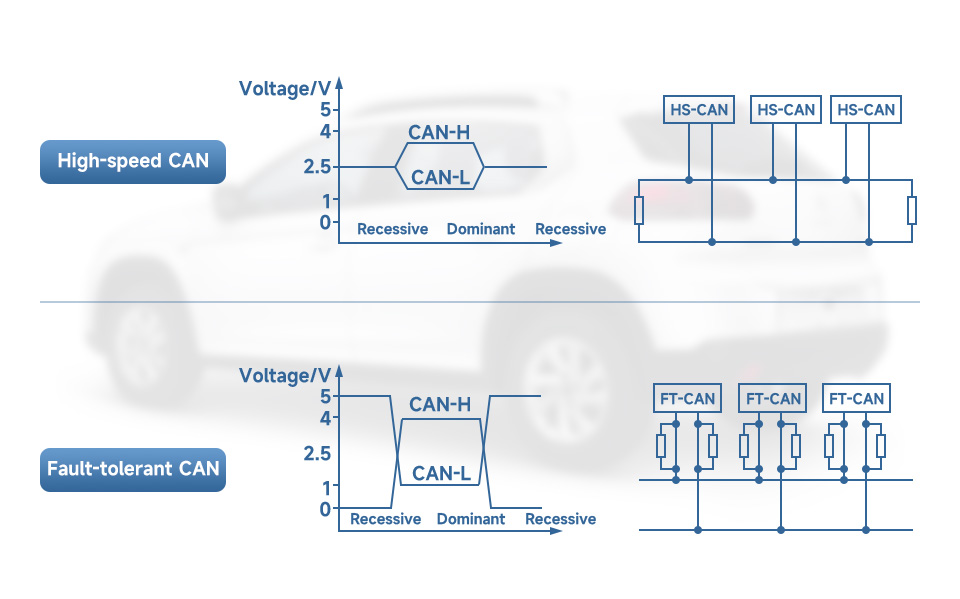

• Підтримка обладнання: однопровідна CAN, високошвидкісна CAN, низькошвидкісна/відмовостійка CAN (CAN2 може бути налаштований як високошвидкісний або низькошвидкісний/відмовостійкий).
• Робоча температура: -40…85 °C.
• Корпус: алюмінієвий сплав + 3D вогнестійкі ізоляційні листи.
• Габарити: 104 × 70 × 25 мм.
• Вага: 0,389 кг.

Інтерфейси та підключення

• USB
  • Робоча напруга: 5 В (живлення безпосередньо від USB, без зовнішнього джерела).
  • Роз’єм: USB Type B (female).
  • Сумісність: USB 2.0 з підтримкою USB 1.1 і USB 3.0.
  • Захист: повна ізоляція живлення та сигналу, 2500 В DC, ESD ±8 кВ.
• CAN
  • Два незалежні канали CAN з гвинтовими клемами.
  • Вбудована керамічна газорозрядна трубка GDT для відведення імпульсних струмів.
  • Вбудований дросель загального режиму EPCOS для підвищення стійкості до перешкод.
  • Окремий модуль ізоляції живлення та сигналу для кожного каналу (2500 В DC, ESD ±8 кВ).
  • Кінцеві резистори: по два вбудовані 120 Ом на канал, вмикаються перемикачем.

Індикація стану:

• PWR (червоний) — живлення від USB.
• TXD (зелений) — передавання даних з боку USB.
• RXD (синій) — приймання даних з боку CAN.

Програмне забезпечення та ресурси

Адаптер постачається з драйверами, програмним забезпеченням CANTools, прикладами вторинної розробки та навчальними матеріалами. Підтримуються різні середовища та мови розробки, серед них:

• C++Builder, C#, VC, VB, VB.NET, Delphi
• LabVIEW, LabWindows/CVI
• Q, Matlab, Python/Python-can, Qt (зразки під Linux)

Доступна офіційна документація та ресурси на Wiki виробника:

www.waveshare.com/wiki/USB-CAN-B

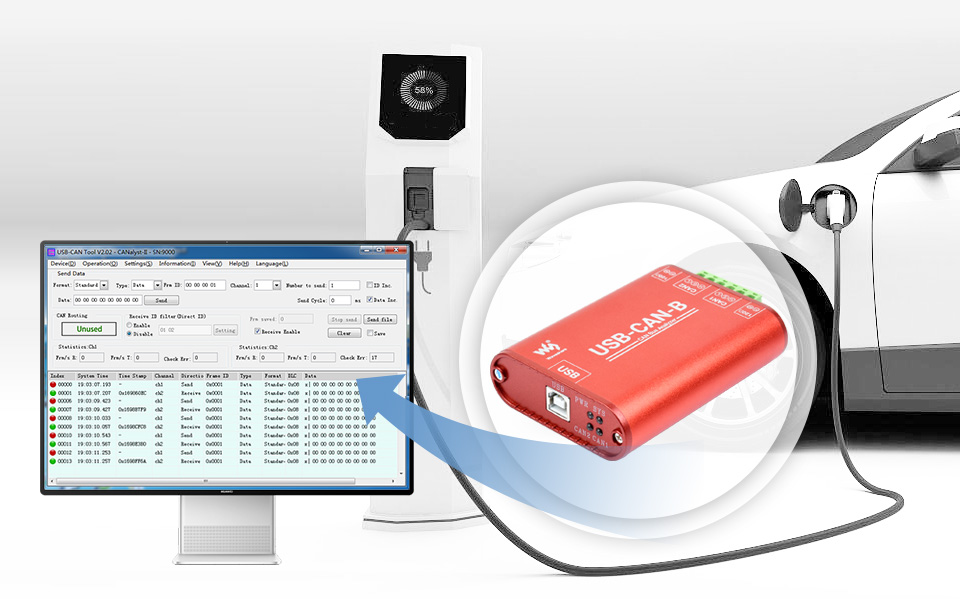

Пристрій підтримує декодування та аналіз протоколів CAN 2.0A, CAN 2.0B, CANOpen, SAE1939, DeviceNet, ICAN, ISO 15765, що дозволяє детально досліджувати трафік шин у промислових і автомобільних застосуваннях.

Апаратна частина побудована на контролері Microchip з 32-розрядним ядром MIPS M4K® з частотою до 80 МГц, що забезпечує високу продуктивність, стабільність і надійність роботи.

Для забезпечення безпеки використано високошвидкісну магнітну ізоляцію ADI та повну гальванічну розв’язку між USB, CAN1 і CAN2.

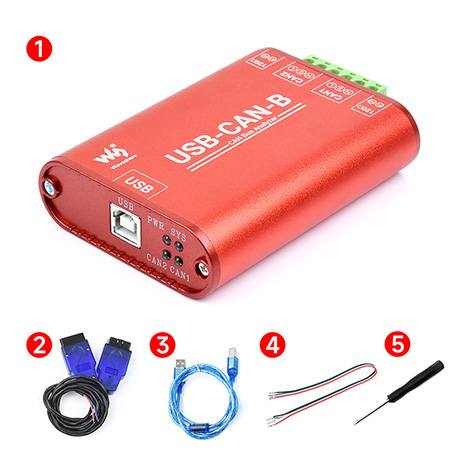

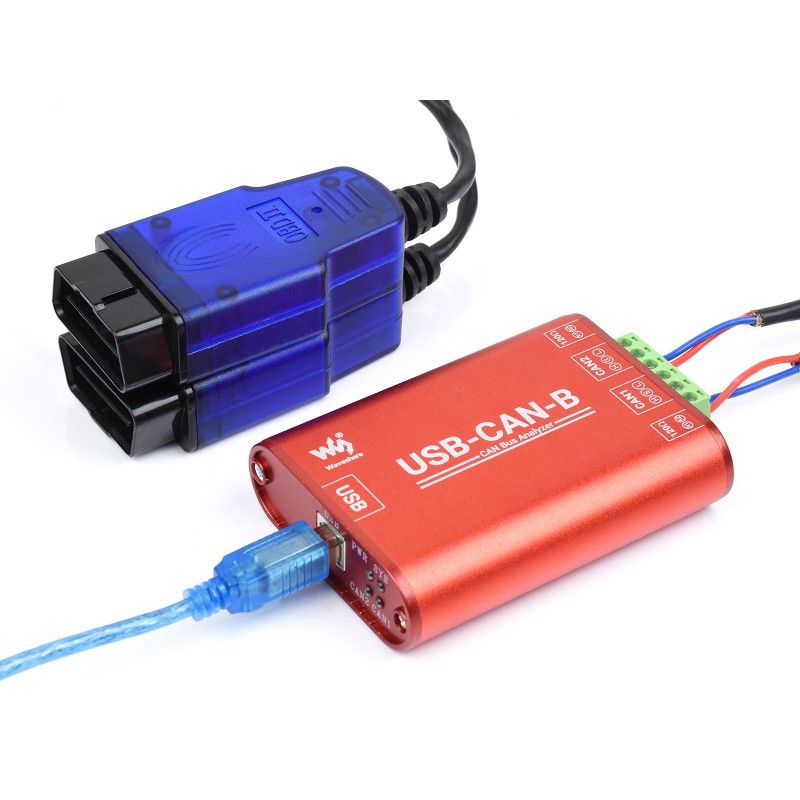

Комплект поставки

1. USB-CAN-B ×1
2. Автомобільний адаптер OBD ×2
3. Кабель USB штекер Type A – штекер Type B ×1
4. 4-контактний кабель ×1
5. Викрутка ×1

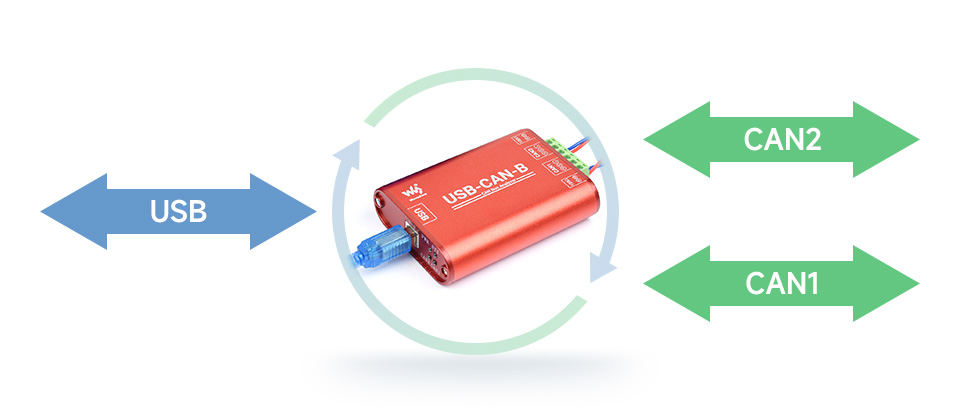

Підтримується перетворення протоколів між USB та шиною CAN. Два інтерфейси CAN можуть працювати незалежно один від одного та здійснювати двосторонню передачу, що зручно для одночасного аналізу двох різних мереж CAN.

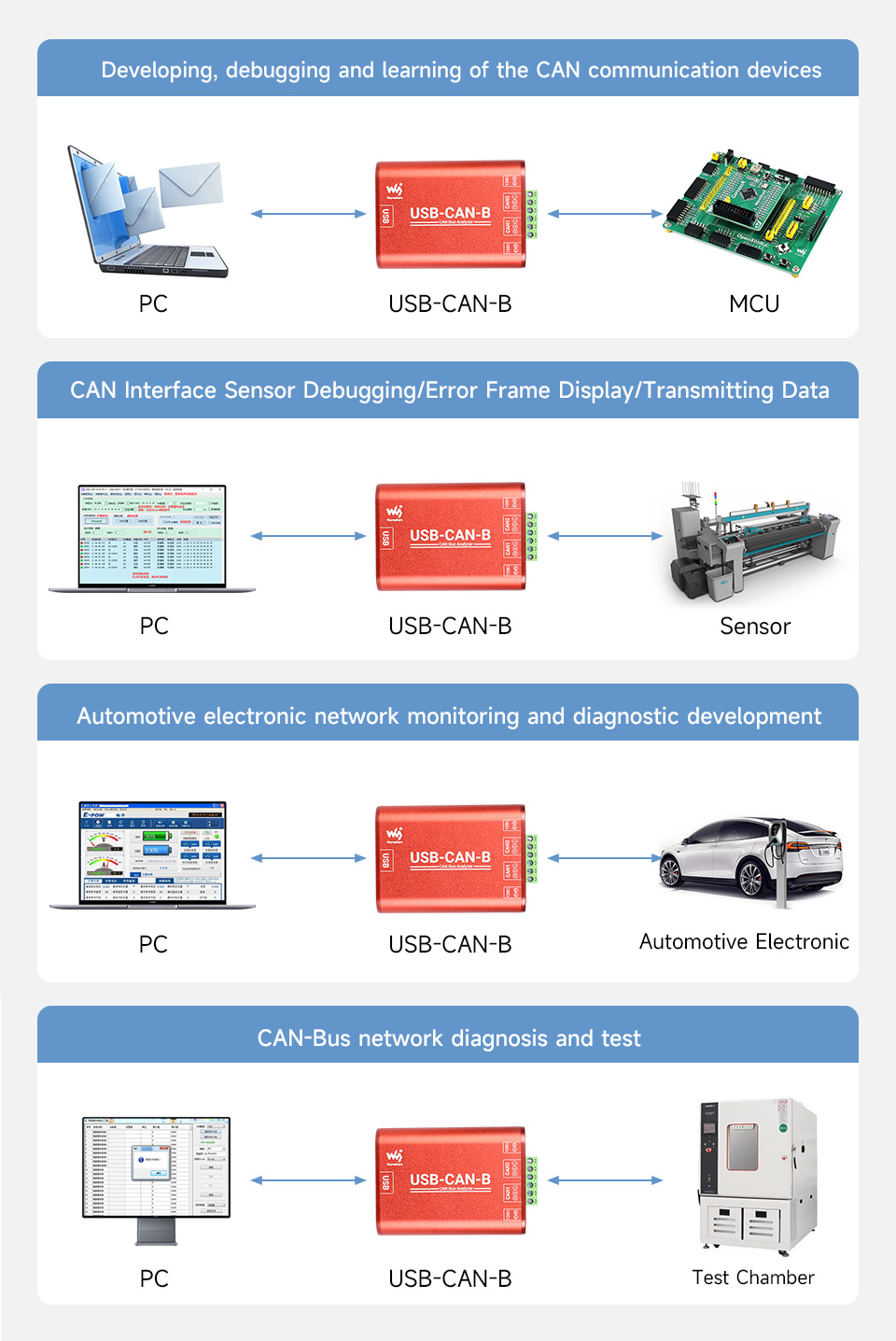

Приклади застосування:

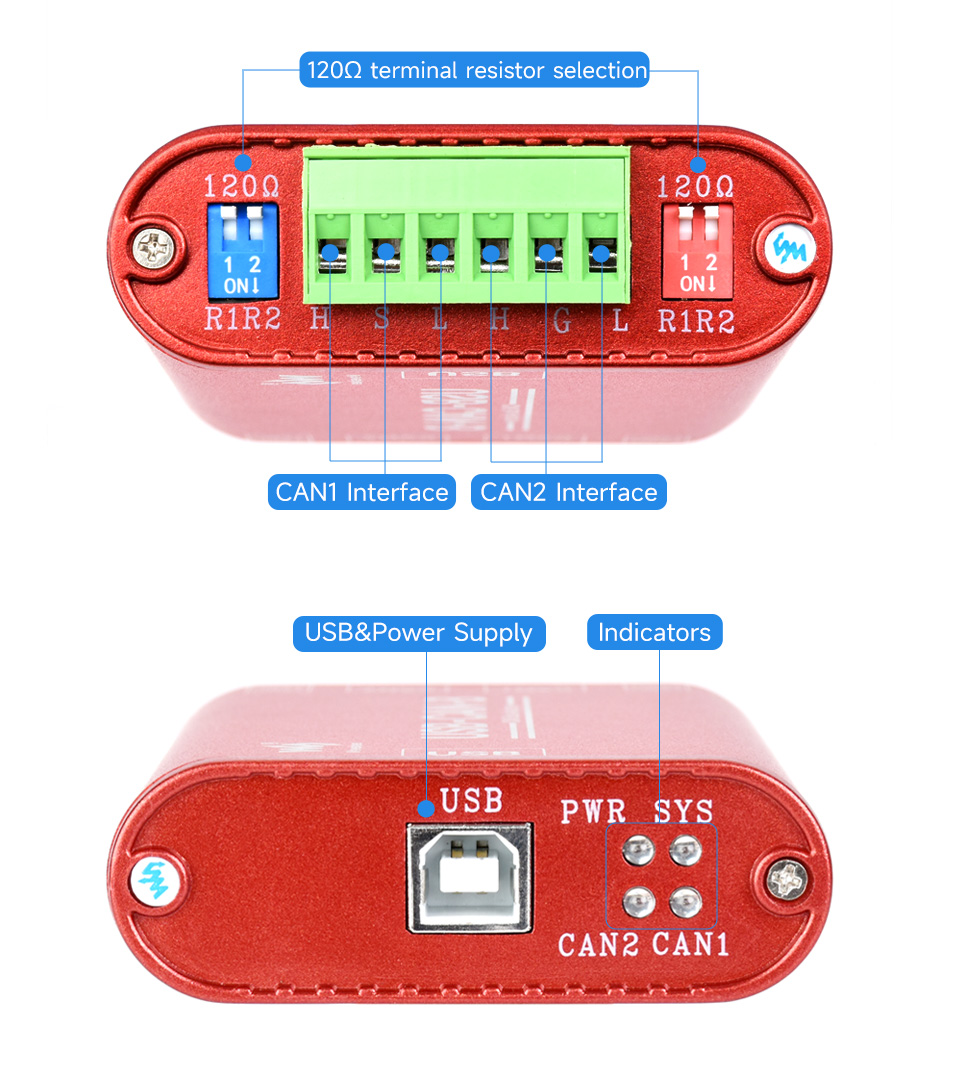

Інтерфейси:

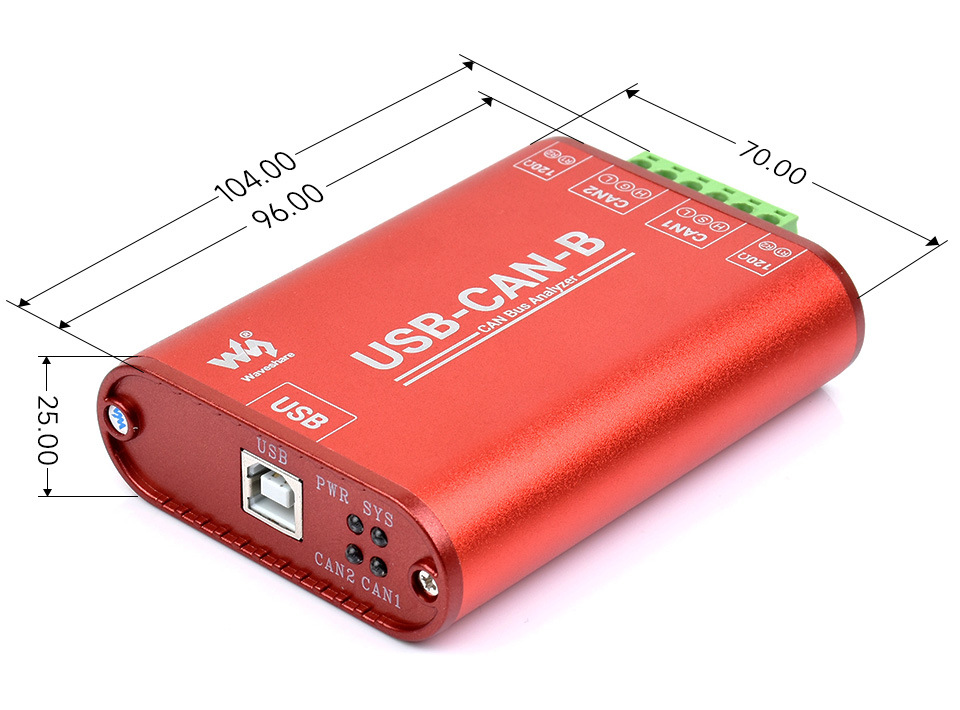

Габаритні розміри: 104 мм × 70 мм × 25 мм
