Waveshare Modbus RTU Relay (EN) 17658 – модуль реле з інтерфейсом Modbus RTU для автоматизації

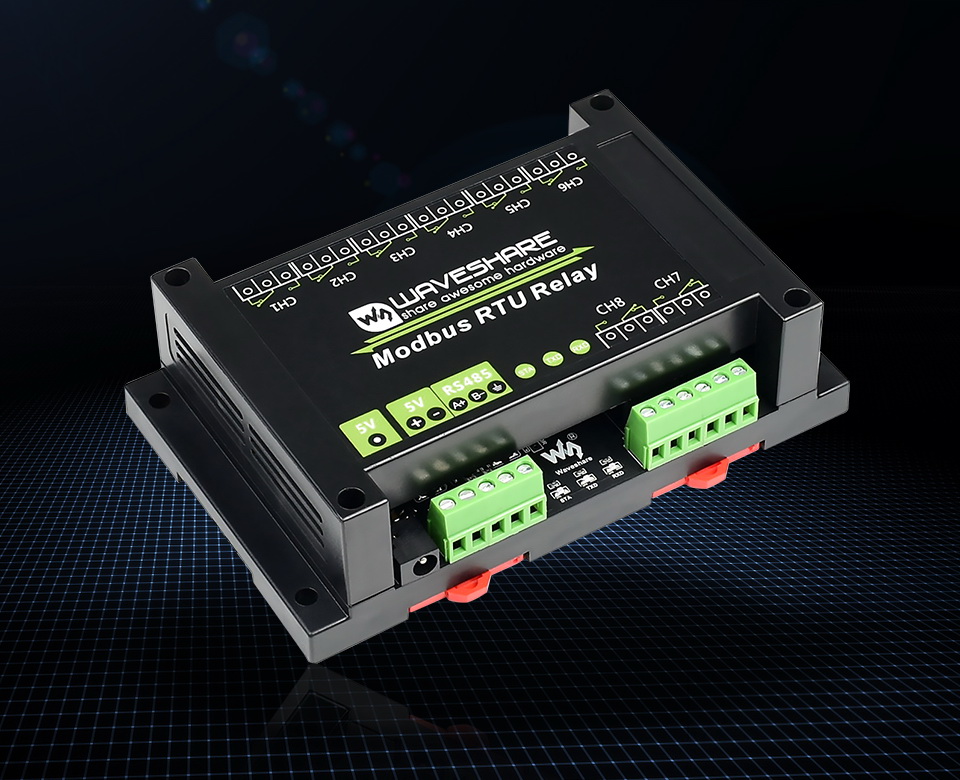

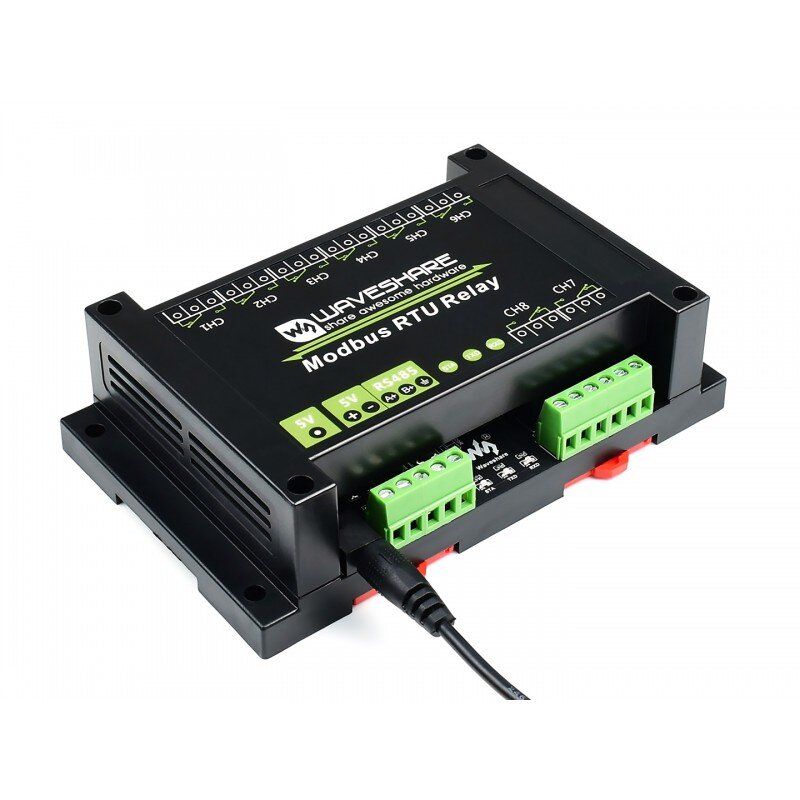

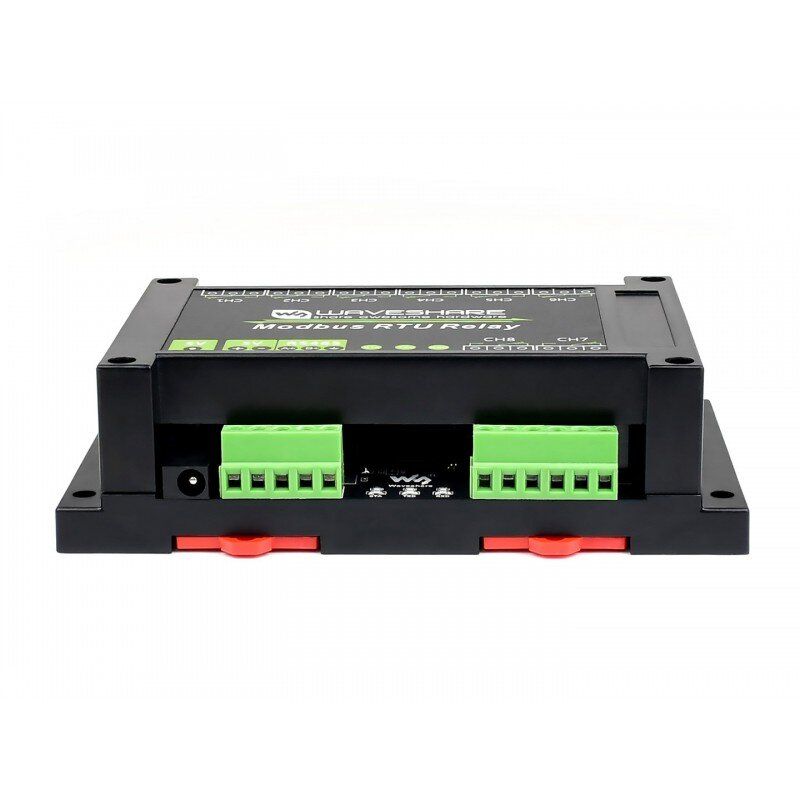

Waveshare Modbus RTU Relay (EN) (17658) — промисловий 8-канальний релейний модуль з інтерфейсом RS485 і підтримкою протоколу Modbus RTU від виробника Waveshare, модель 17658, країна походження — Made in China.

Призначення та сумісність

Модуль Waveshare Modbus RTU Relay (17658) розрахований на застосування у промислових та побутових системах керування, де потрібна надійна комутація навантажень через шину RS485. Підходить для керування насосними станціями, вентилями, автоматизованими системами, кондиціонерами, бойлерами, очисниками, двигунами ролет і вентиляції, освітленням, системами подачі води та корму тощо.

Підтримується стандартний протокол Modbus RTU та адресація пристроїв у діапазоні 1–255, що дозволяє каскадно підключати декілька модулів на одній шині RS485. Для довгих ліній зв’язку або великої кількості пристроїв можуть знадобитися повторювачі RS485.

Основні характеристики

• Кількість релейних каналів: 8.
• Тип контактів на канал: 1 NO (нормально розімкнутий), 1 NC (нормально замкнутий).
• Максимальні параметри реле: ≤10 A при 250 В AC або 30 В DC.
• Напруга живлення модуля: 5 В.
• Інтерфейс зв’язку: RS485.
• Підтримувані швидкості обміну: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 Bd.
• Типовий формат зв’язку за замовчуванням: 9600, N, 8, 1.
• Протокол зв’язку: стандартний Modbus RTU.
• Настроювана адреса RS485: 1 ~ 255.
• Корпус з ABS-пластика, рейковий монтаж, проста установка.
• Вага модуля: 0,344 кг.
• Габарити: 145 × 90 × 40 мм.

Реле підтримує функції автоматичного включення/вимкнення (flash-on, flash-off) за командою Modbus RTU: можна подати команду на включення реле на визначений час з подальшим автоматичним відключенням.

Інтерфейси, захист та індикація

• Цілісна внутрішня ізоляція блоку живлення — стабільна ізольована напруга без окремого джерела для ізольованого терміналу.
• Магнітна ізоляція ADI — ізоляція сигналу RS485, висока надійність, стійкість до перешкод, низьке споживання.
• Вбудований TVS-пригнічувач: захист від перенапруг, імпульсних завад, статичної електрики, блискавкозахист.
• Гальванічна розв’язка реле за допомогою оптопар — зменшення впливу високовольтного ланцюга на логіку керування.
• Ланцюг захисту від неправильного підключення, що мінімізує ризик пошкодження під час монтажу.
• Захист лінії RS485: блискавкозахист 600 Вт, захист від перенапруги та ESD до 15 кВ, дублюючі балансувальні резистори 120R на паяльних майданчиках.

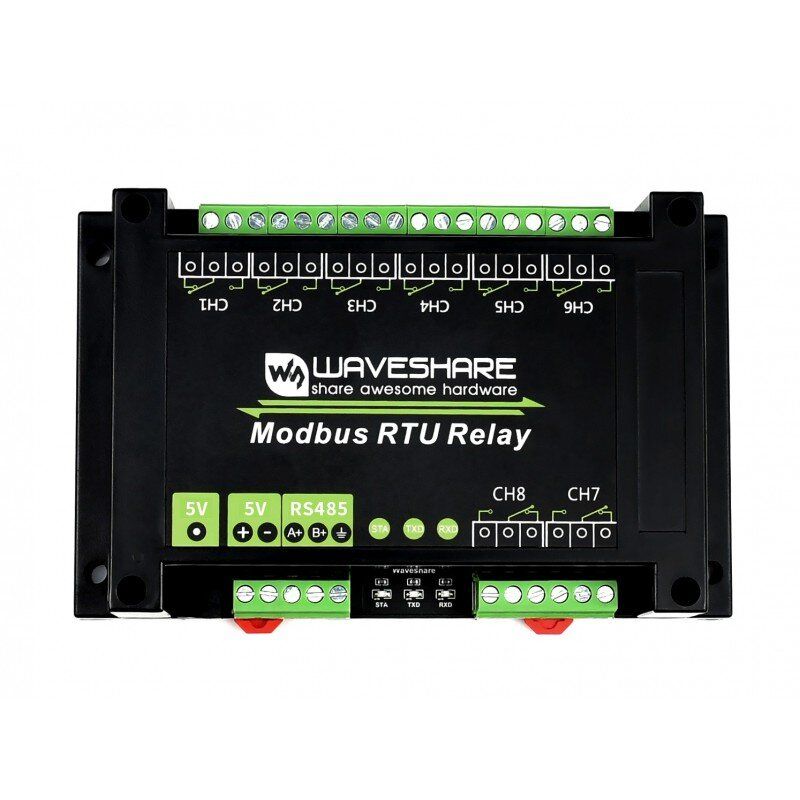

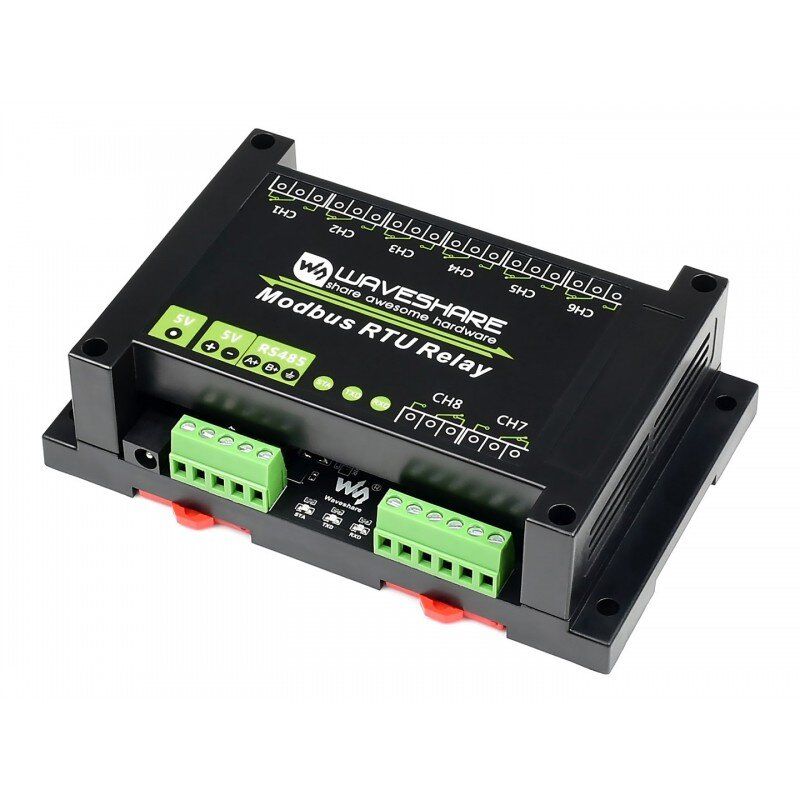

Для контролю роботи реалізовано три світлодіодні індикатори:

• STA — індикатор MCU, блимає при нормальній роботі мікроконтролера.
• TXD — світиться під час передавання даних по RS485.
• RXD — світиться під час приймання даних.

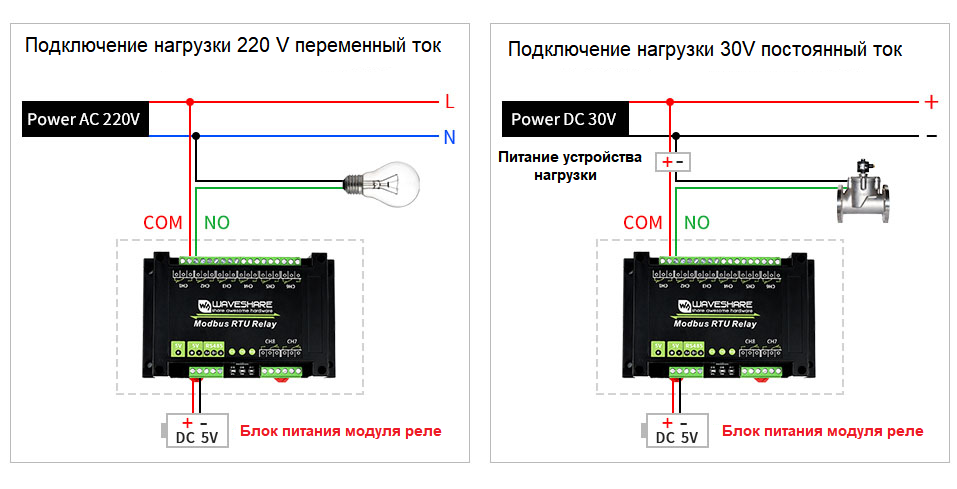

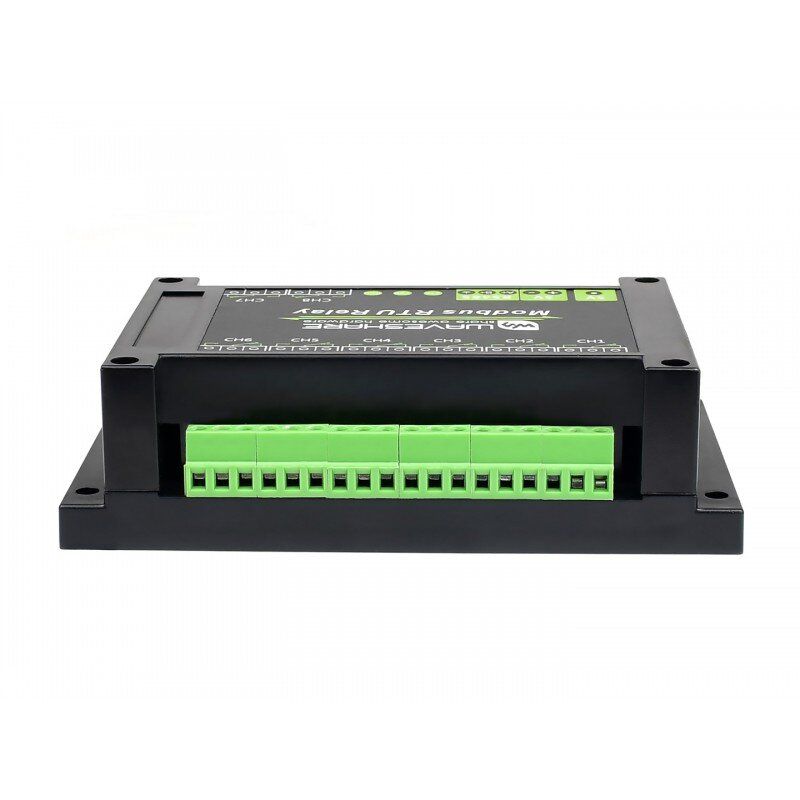

Підключення навантаження

Кожен релейний канал дозволяє безпосередньо комутувати побутову техніку з живленням 220 В AC у межах номіналу реле або пристрої з напругою до 30 В DC. Під час проєктування системи слід ураховувати граничні струм та напругу для кожного каналу й дотримуватися вимог електробезпеки.

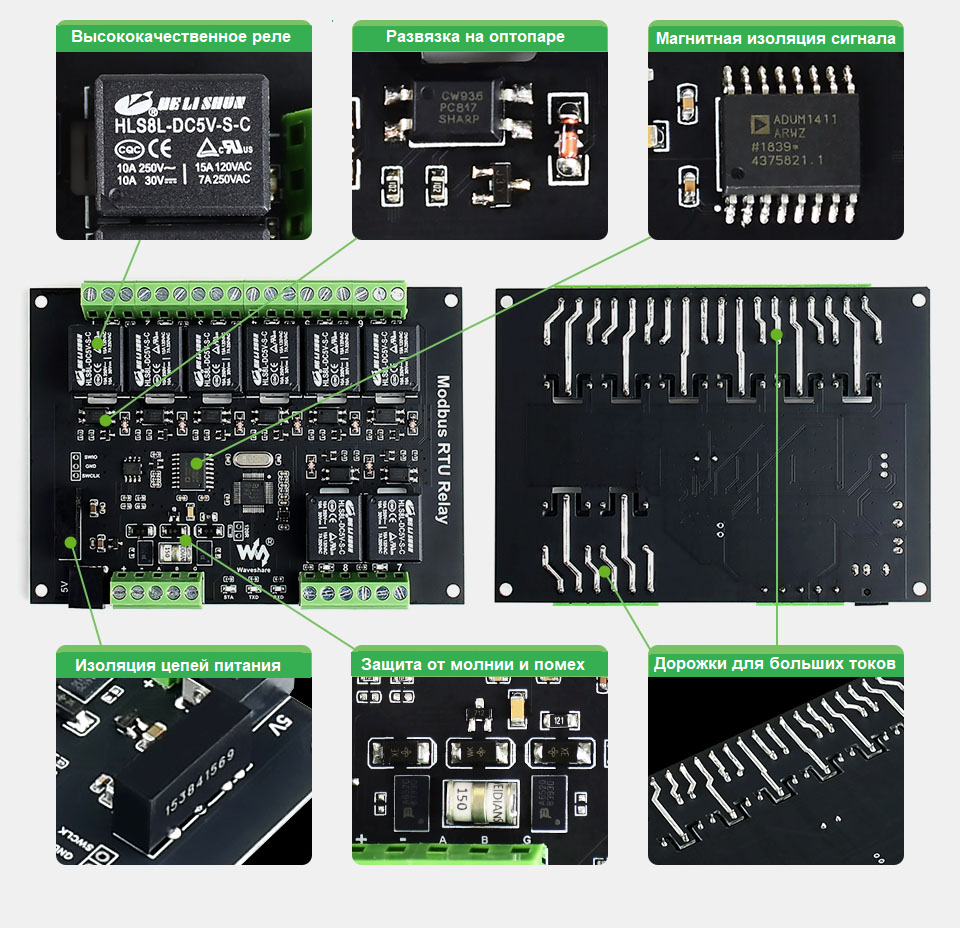

Елементи плати та конструкція

Модуль постачається в корпусі з ABS з можливістю рейкового монтажу (DIN-рейка), що зручно для встановлення в щитках та розподільчих шафах. Внутрішня компоновка передбачає окремі силові й сигнальні ланцюги з багаторівневим захистом.

Функціональні компоненти

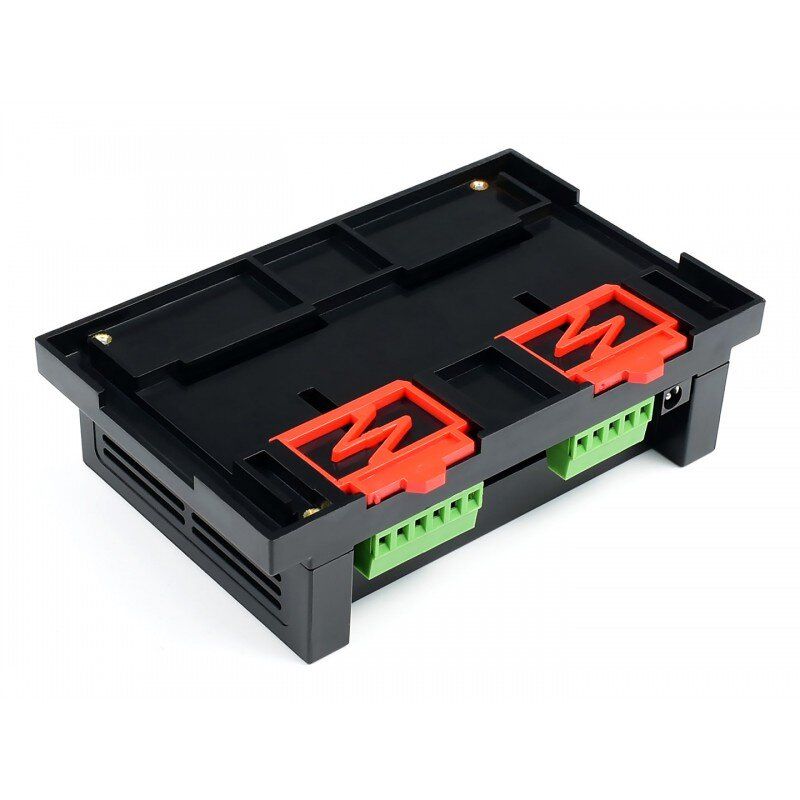

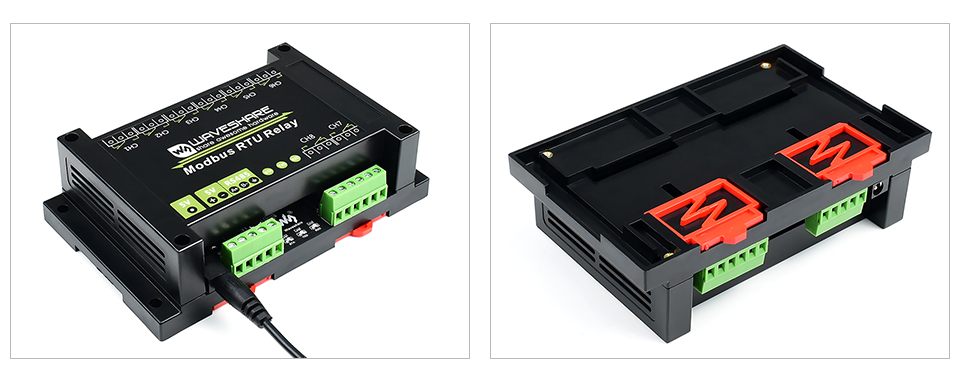

Дизайн корпусу та монтаж

Корпус з АБС-пластика забезпечує механічний захист і безпечне використання в електрощитах. Рейковий монтаж спрощує установку й обслуговування в промислових та домашніх автоматизованих системах.

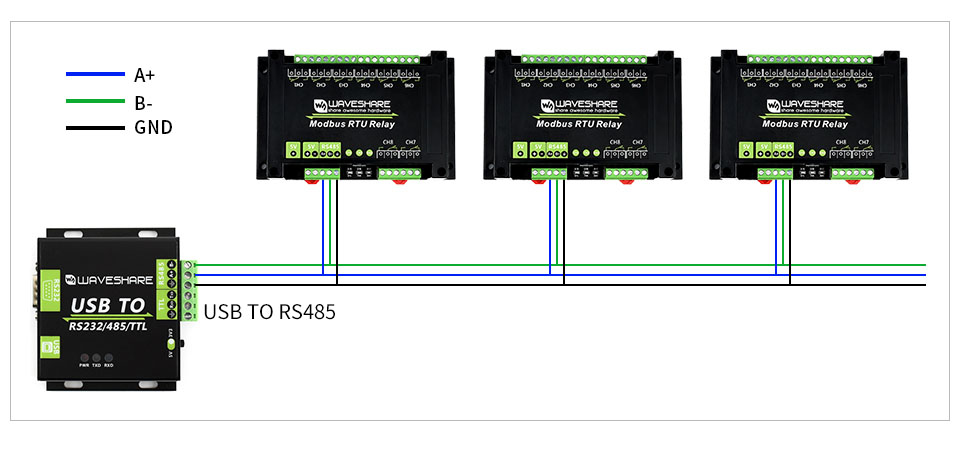

Підключення RS485 та реле

Модуль підключається до мережі RS485 з настроюваною адресою (1–255). За потреби каскадного підключення багатьох пристроїв або великої довжини лінії рекомендується використовувати повторювачі RS485 для забезпечення стабільного зв’язку.

Релейні виходи розраховані на комутацію 10 A 250 В~ / 30 В DC, що дає змогу безпосередньо керувати багатьма побутовими пристроями в межах допустимих параметрів.

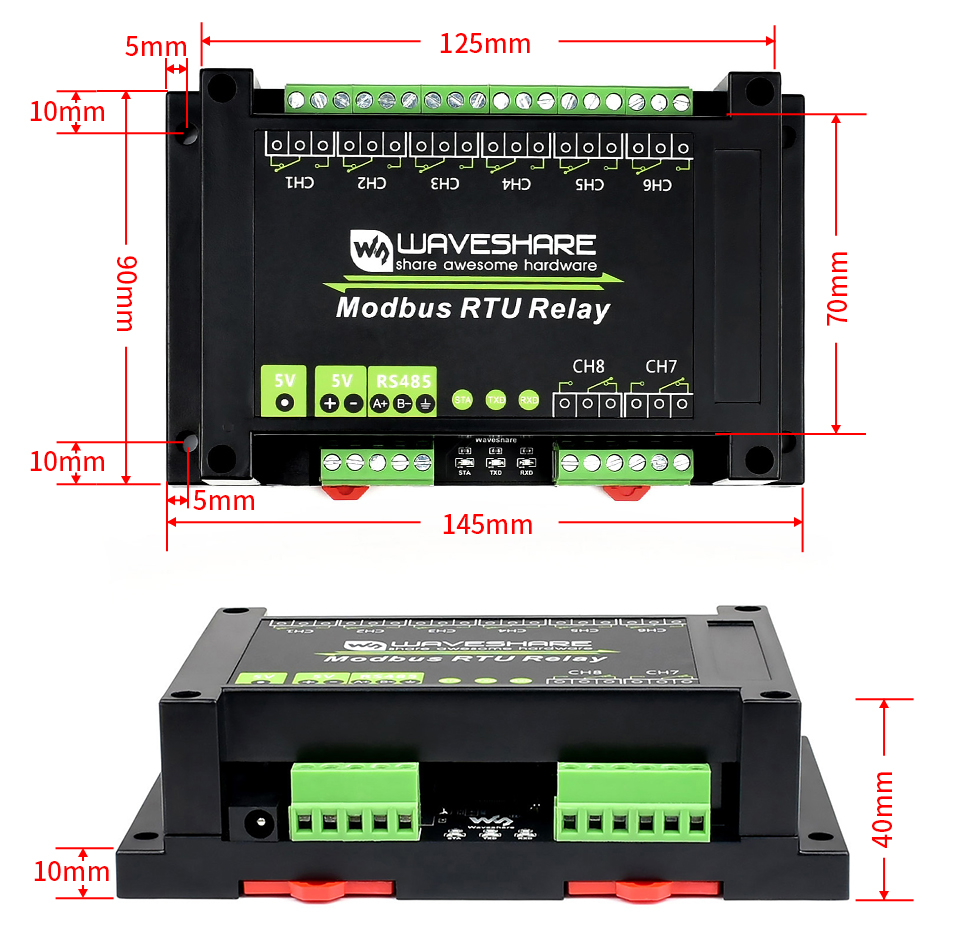

Габарити та вага

• Розміри модуля: 145 мм × 90 мм × 40 мм.
• Вага: 0,344 кг.

Програмне забезпечення та ресурси

Актуальну технічну документацію, приклади та іншу інформацію для розробників можна знайти на офіційній Wiki сторінці виробника:

www.waveshare.com/wiki/Modbus_RTU_Relay

Комплект поставки

1. Реле Modbus RTU Relay (EN) (17658) — 1 шт.
2. Адаптер живлення (штекер США) 5 В / 2 А, 5,5 / 2,1 — 1 шт.
3. Євро-адаптер — 1 шт.
