SIMCom SIM8200EA-M2 5G модемний модуль для стільникового зв’язку

SIM8200EA-M2 від Waveshare, модель V112403 — M.2 (TYPE 3052-S3-B) 5G модуль розширення з підтримкою до 6 антен, передачею даних до 2,4 Гбіт/с та країною виробника Made in China.

Призначення та сумісність

SIM8200EA-M2 — плата розширення з модулем 5G NR/LTE-FDD/LTE-TDD/HSPA+, орієнтована на застосунки з високою пропускною здатністю в різних умовах розповсюдження радіохвиль. Підтримується R15 5G NSA/SA з швидкістю до 2,4 Гбіт/с.

Модуль використовує форм-фактор M.2, TYPE 3052-S3-B та призначений для інтеграції в маршрутизатори, CPE, інтелектуальні шлюзи, системи дистанційного доступу й інші вбудовані рішення. AT-команди серії SIM8200-M2 сумісні з модулями серії SIM7912G / SIM8300G-M2, що спрощує міграцію та скорочує час виходу продукту на ринок.

Основні характеристики

• Тип модуля: 5G (NR/LTE-FDD/LTE-TDD/HSPA+).
• Стандартний інтерфейс M.2 (TYPE 3052-S3-B).

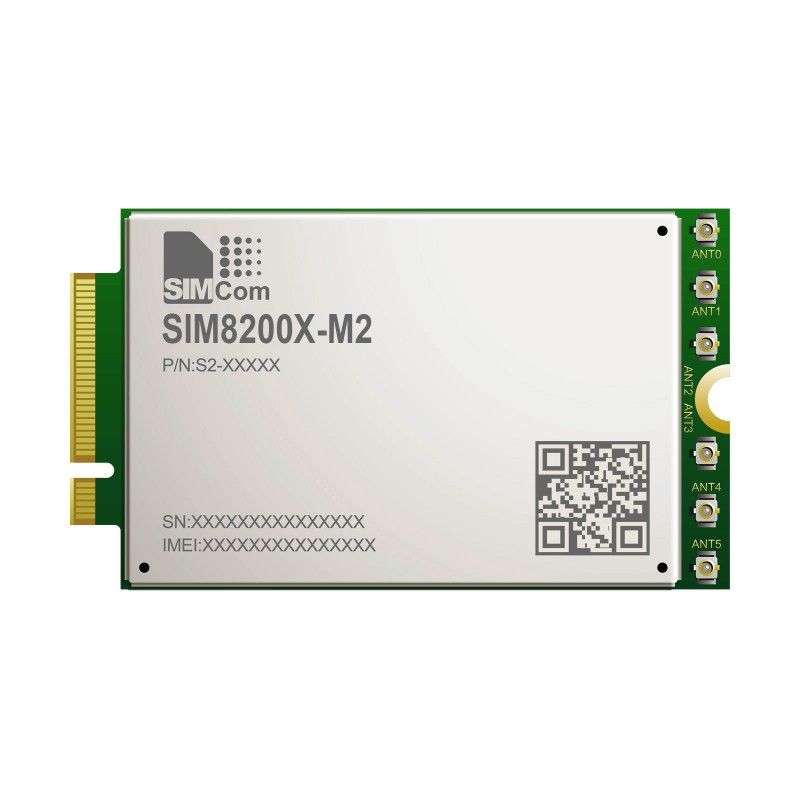

• Підтримка до 6 антен через роз’єми IPEX-4 (3G/4G/5G/GNSS).
• Передача даних Sub-6G: до 2,4 Гбіт/с DL, до 500 Мбіт/с UL.
• LTE: до 150 Мбіт/с (DL) / 50 Мбіт/с (UL); HSPA: до 42 Мбіт/с (DL) / 5,76 Мбіт/с (UL).
• Підтримка GNSS: GPS, GLONASS, Beidou, Galileo, QZSS.
• Інтерфейси: UART, PCIe, USB3.1, GPIO тощо.
• Живлення: 5 В, 3 А.
• Робоча температура: від -30℃ до +70℃.
• Габарити модуля: 52,0 × 30,0 × 2,3 мм; вага: 0,009 кг.

Бездротові можливості

Програмне забезпечення та протоколи

• Підтримувані ОС: Windows / Linux / Android.
• Протоколи: TCP/IP, IPv4, IPv6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, MQTTS, DNS, SSL3.0.
• SMS: підтримка MT, MO, CB, Text, PDU.
• Оновлення прошивки через порт USB.

Апаратні характеристики

• SIM-карта: 1,8 В / 3,0 В.
• Інтерфейс антен: 6 роз’ємів IPEX-4 для 3G/4G/5G/GNSS.
• Форм-фактор: M.2.
• Регіони застосування (за підтримкою діапазонів): Китай, США, Японія, Південна Корея, Європа, Близький Схід, Латинська Америка тощо.

Приклади використання: CPE, інтелектуальний шлюз, дрон, пряма трансляція, дистанційне лікування, інтелектуальна безпека.

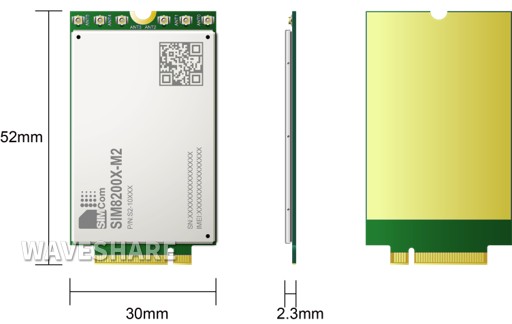

Габарити та вага

Габаритні розміри: 52 мм × 30 мм × 2,3 мм

Вага: 0,009 кг

Програмні ресурси для розробників

Інформація для розробників (Wiki):
SIM8200EA-M2_5G_HAT

Комплект поставки

1. SIM8200EA-M2 ×1
