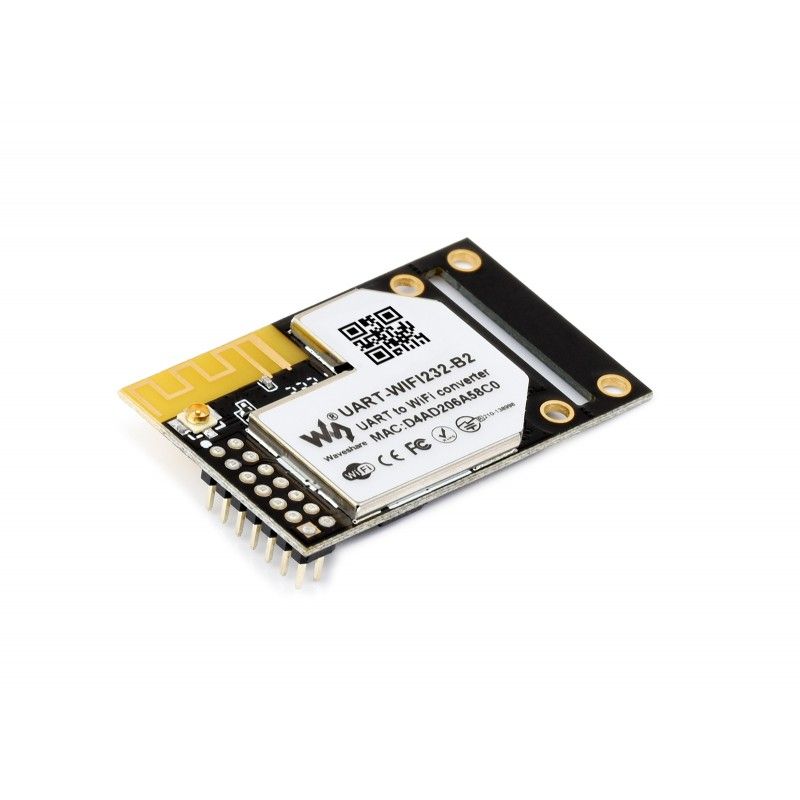

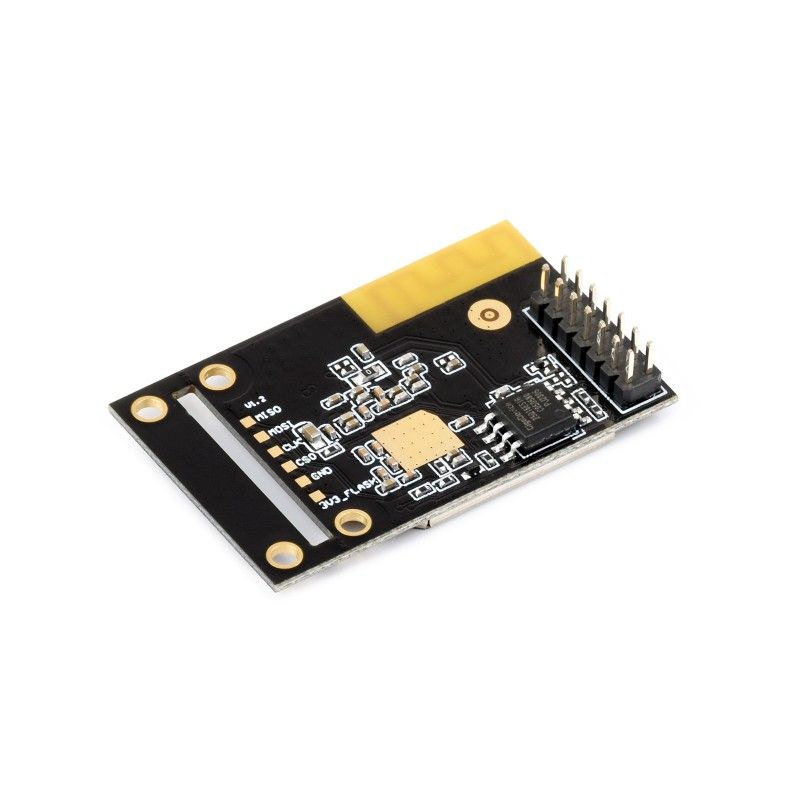

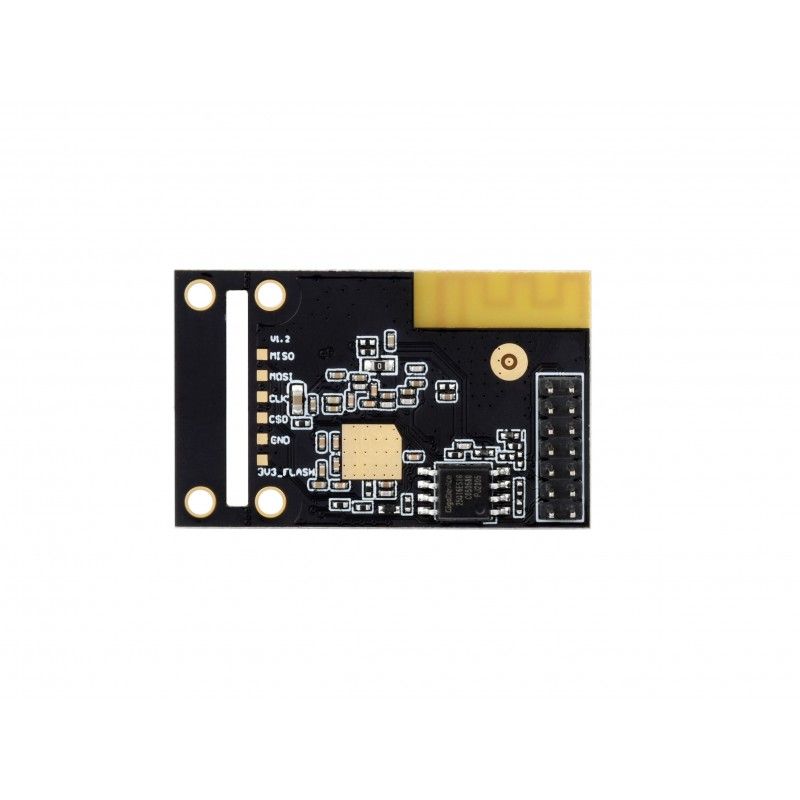

UART-WIFI232-B2 (25116) адаптер UART-Wi-Fi для бездротового підключення

Адаптер UART-WIFI232-B2 (25116) від Waveshare, модель 25116 — вбудований промисловий модуль 802.11b/g/n для двонапрямної прозорої передачі даних між послідовним TTL/UART, Wi‑Fi та Ethernet; країна виробника: Made in China.

Призначення та сумісність

UART-WIFI232-B2 — це інтегрований послідовний сервер, шлюз Modbus та MQTT‑клієнт, призначений для швидкого підключення традиційних пристроїв з UART або керуванням на MCU до мереж Wi‑Fi та Ethernet. Модуль підходить для задач збору даних, побудови шлюзів Інтернету речей, безпеки IoT та інтелектуального моніторингу приладів.

Підтримуються режими мережі Station, AP та AP+Station, а також прозора передача даних у протоколах TCP/UDP, що робить модуль придатним для широкого спектра промислових застосувань і вбудованих систем.

Основні характеристики

• Тип аксесуара: адаптер (вбудований модуль).
• Протоколи інтерфейсу: TTL, UART, Wi‑Fi.
• Підтримка RS232/RS485 до Wi‑Fi та Ethernet, а також Ethernet до Wi‑Fi.
• Вбудований послідовний сервер, Modbus‑шлюз (Modbus TCP ⇄ Modbus RTU), MQTT‑клієнт, клієнт HTTPD.

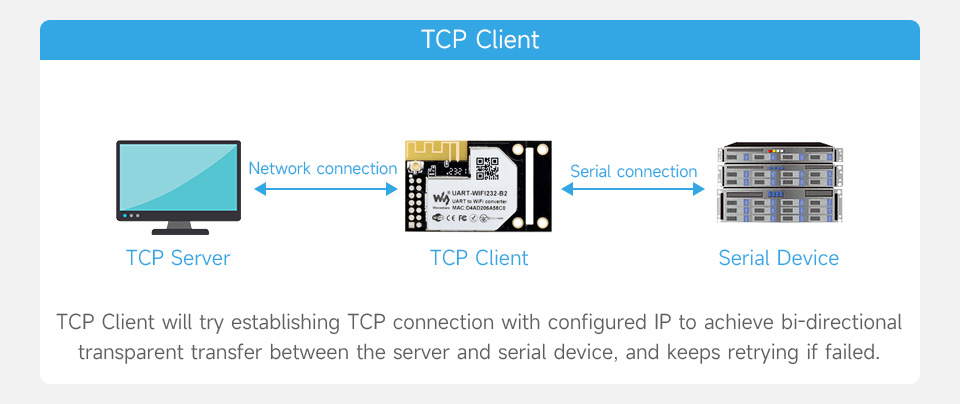

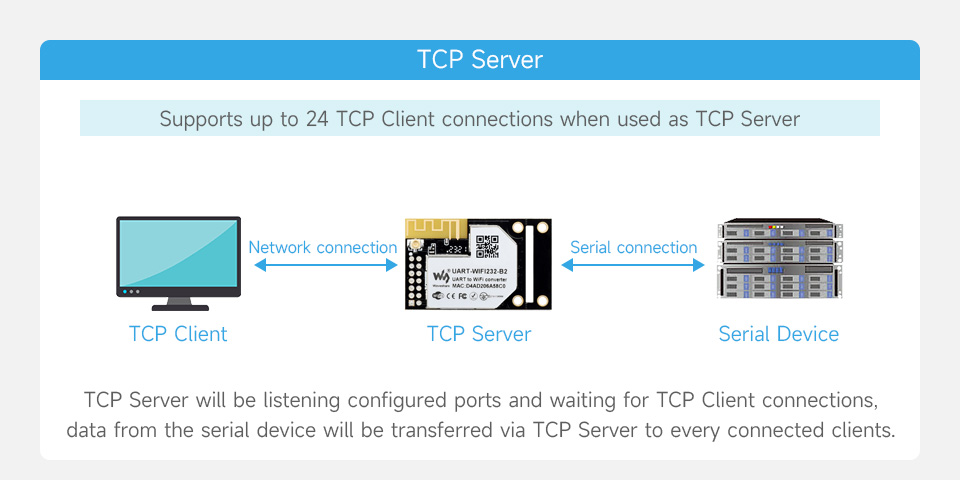

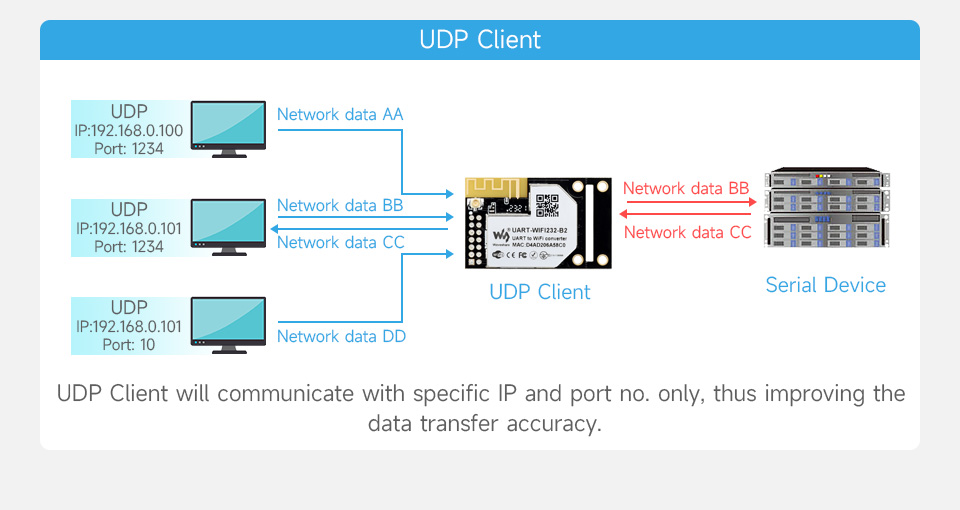

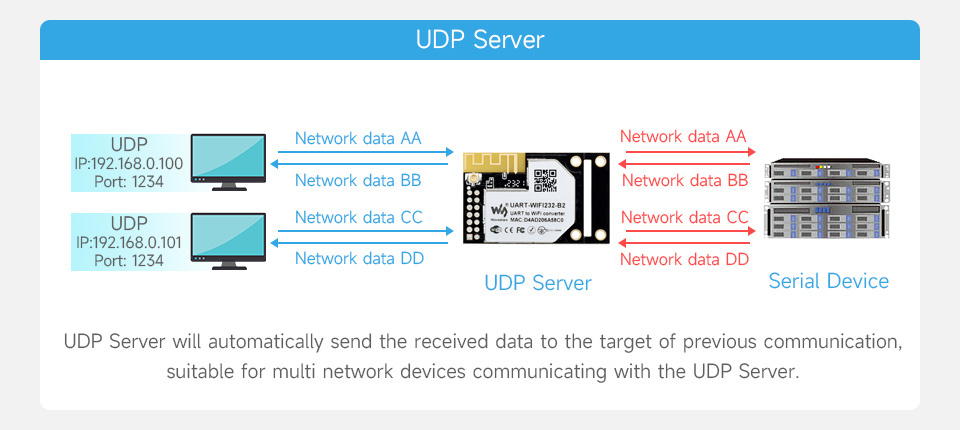

• Підтримка TCP Server, TCP Client, UDP Server, UDP Client, прозорий режим передачі.
• Джерело живлення: DC 3.3 V (±5%), живлення через гребінчастий роз’єм.
• Робоча температура: від -40 ℃ до +85 ℃; вологість: 5% ~ 95% RH.
• Габарити модуля: 40 × 25 × 8 мм; вага: 0,011 кг.

Інтерфейси та підключення

• Ethernet: 10/100 Мбіт/с з автоузгодженням через гребінчастий роз’єм; порт 100M Ethernet для передачі даних між Wi‑Fi, UART та Ethernet.
• Послідовний порт: UART з підтримкою RTS/CTS.
• Швидкість передачі по UART: 300 ~ 460800 біт/с.
• Налаштування послідовного інтерфейсу: біт парності (none/odd/even/mark/space), 5–9 біт даних.

Бездротові можливості

• Wi‑Fi сумісний зі стандартами 802.11b/g/n.
• Діапазон частот: 2,412 ~ 2,484 ГГц.

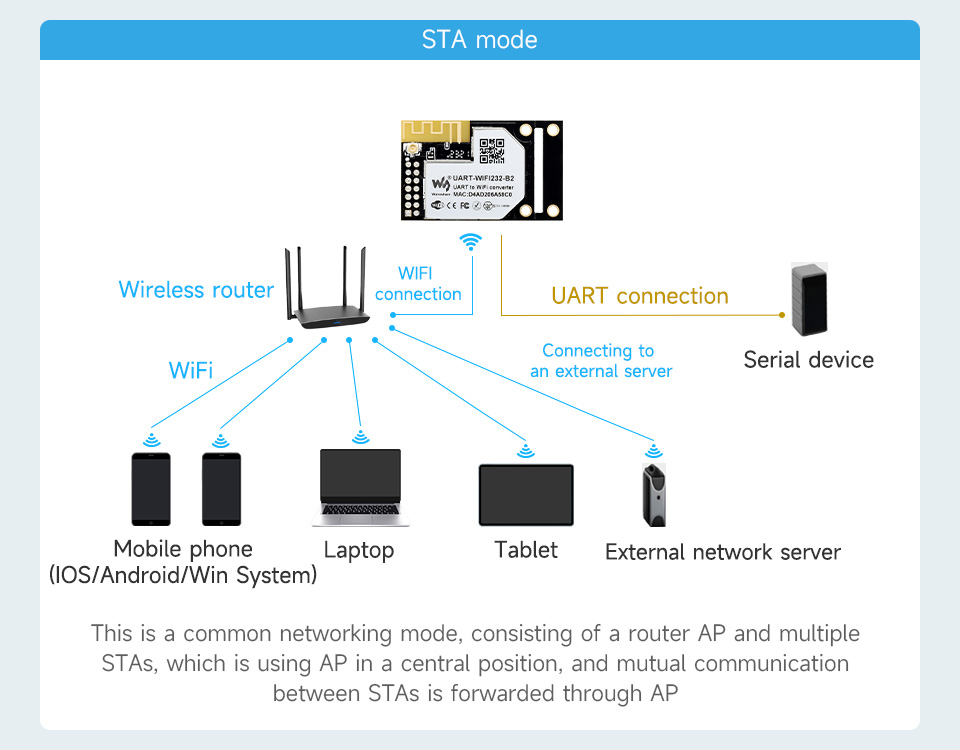

• Режими роботи: Station / AP / AP+Station.
• Механізм безпеки: WPA‑PSK / WPA2‑PSK.
• Тип шифрування: TKIP / AES.
• Потужність передавання: до +19 dBm (802.11b), +18 dBm (802.11g), +17 dBm (802.11n).
• Чутливість приймача: до −89 dBm (802.11b), −81 dBm (802.11g), до −73 dBm / −71 dBm (802.11n HT20/HT40).

Програмне забезпечення та протоколи

• Мережеві протоколи: TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP, MQTT.

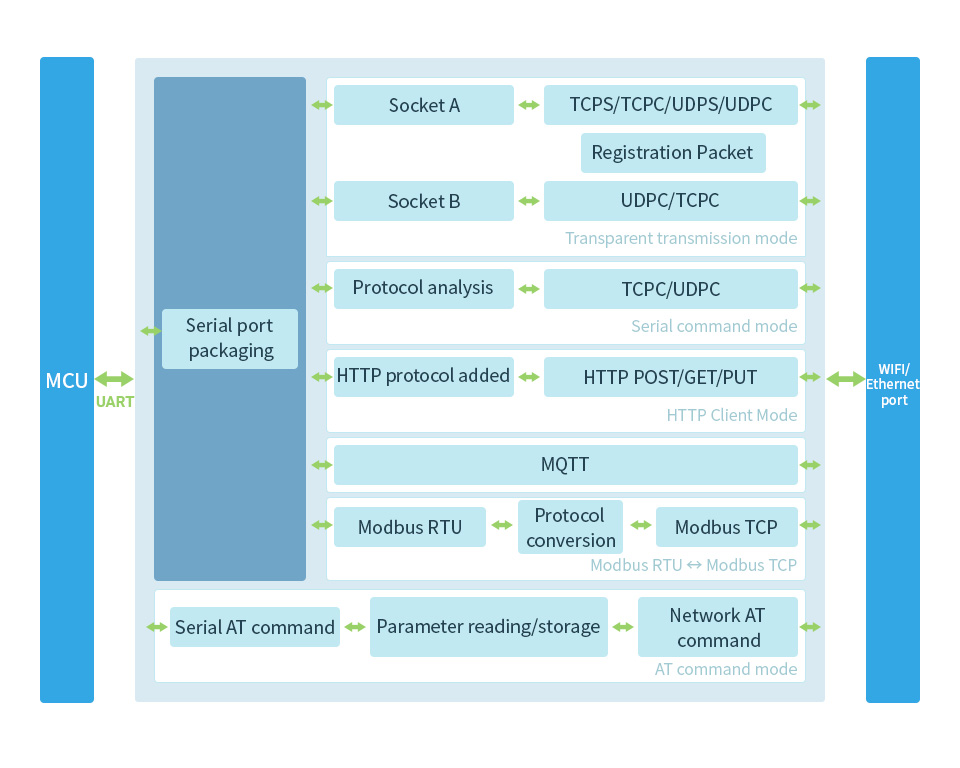

• Режими зв’язку: прямий TCP/IP, віртуальний COM (VCOM), прозора передача, послідовні команди.

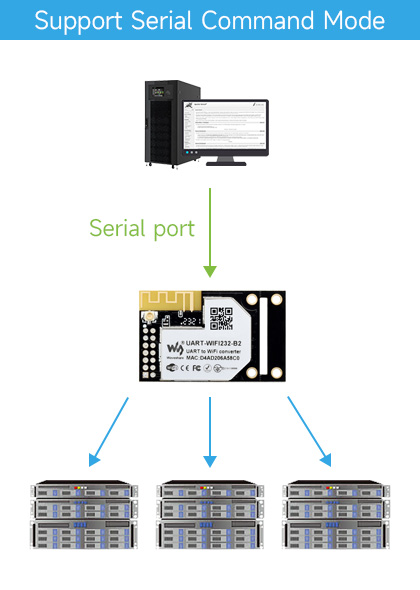

• Конфігурація: через хост‑ПО, веб‑браузер, послідовні AT‑команди.
• Вбудована веб‑сторінка для налаштування IP‑адреси, номерів портів, параметрів UART тощо.
• AT‑командний режим для читання стану модуля й зміни параметрів.
• Підтримка Websocket/Websocketserver для обміну даними між веб‑сторінкою та послідовним портом у реальному часі.
• Протокол розподілу сокетів у прозорому режимі: маршрутизація даних по окремих сокетах до UART.
• Індивідуальні пакети реєстрації та heartbeat для ідентифікації пристрою на сервері та контролю з’єднання.
• MQTT: підписка до 6 тем і публікація до 6 тем для інтеграції з хмарними платформами й термінальними пристроями.
• HTTPD‑клієнт: надсилання/отримання даних на/з HTTP‑серверів після налаштування HTTP‑заголовків через AT‑команди або веб‑інтерфейс.

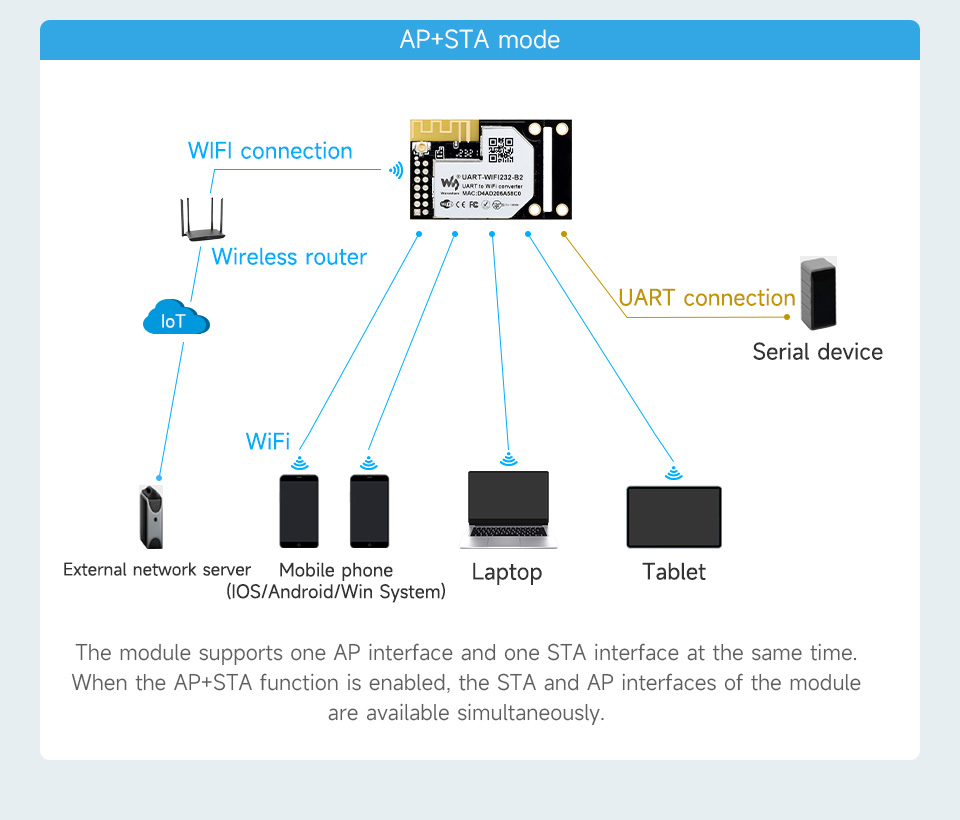

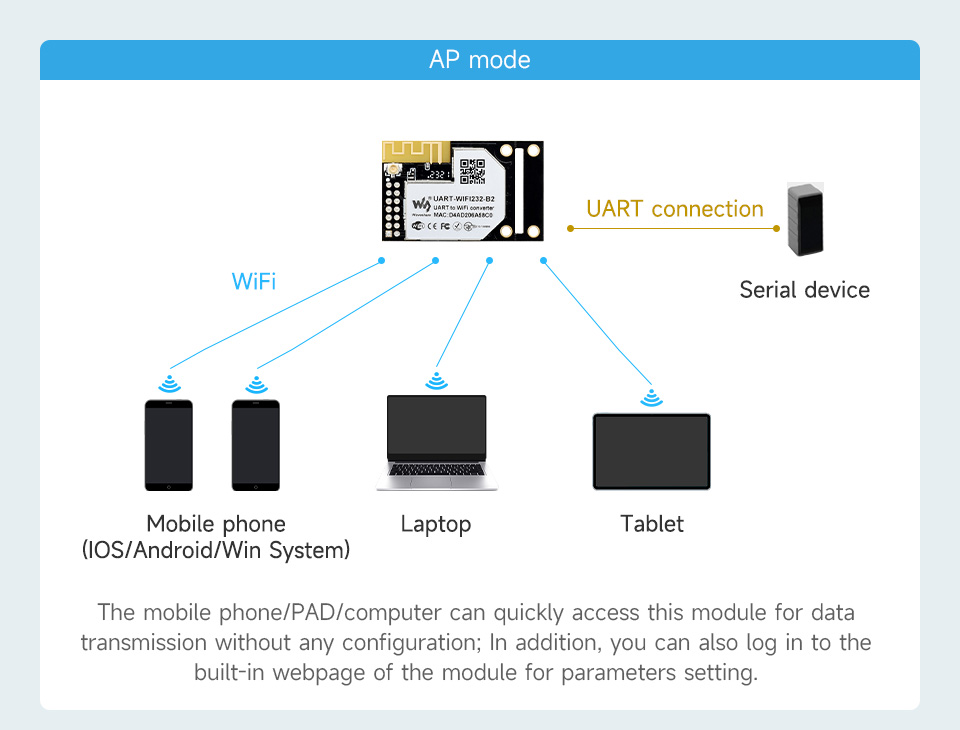

Підтримуються різні методи бездротової мережі та одночасна робота в режимах AP, STA та AP+STA, що спрощує інтеграцію в наявну інфраструктуру.

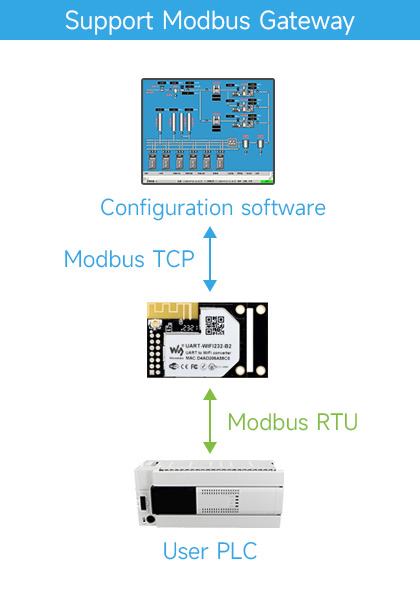

Модуль дозволяє надсилати дані на один або кілька серверів відповідно до протоколу без перезавантаження, а також працювати в режимі конвертації Modbus TCP ↔ Modbus RTU.

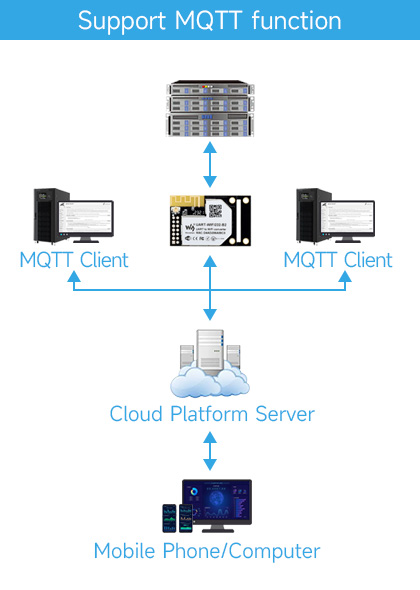

Пристрої на базі цього модуля можуть підписуватися на MQTT‑повідомлення інших клієнтів, публікувати дані на сервер та відстежувати інформацію через термінальні пристрої чи хмарні платформи.

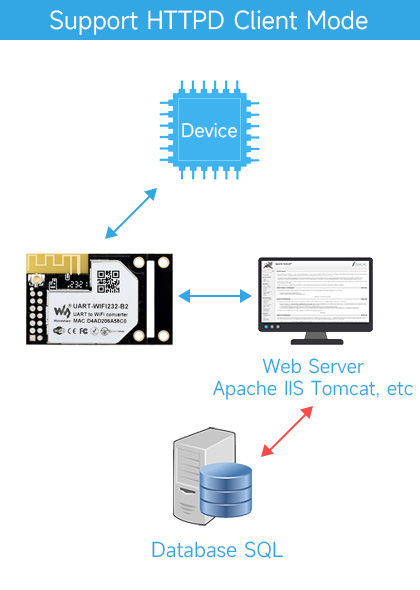

Після налаштування HTTP‑заголовків модуль може надсилати дані на HTTP‑сервер або отримувати їх із сервера, що спрощує інтеграцію з REST/HTTP‑сервісами.

У режимі прозорої передачі дані послідовного пристрою можуть спрямовуватись до вказаних мережевих сокетів, а зворотні дані — повертатися до UART. Реалізована підтримка Websocket/Websocketserver для швидкої двонапрямної взаємодії з веб‑клієнтом.

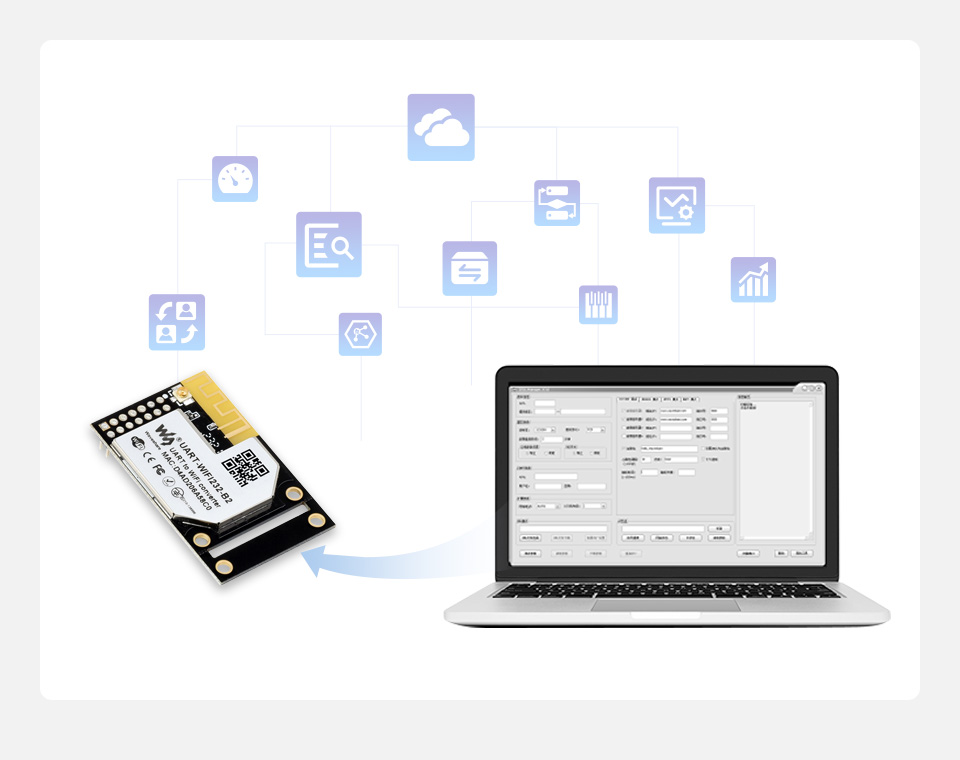

Модуль підтримує кілька методів конфігурації (хост‑додаток, веб‑інтерфейс, послідовний порт), вбудовану веб‑сторінку для налаштування мережевих і послідовних параметрів та AT‑команди для програмної інтеграції.

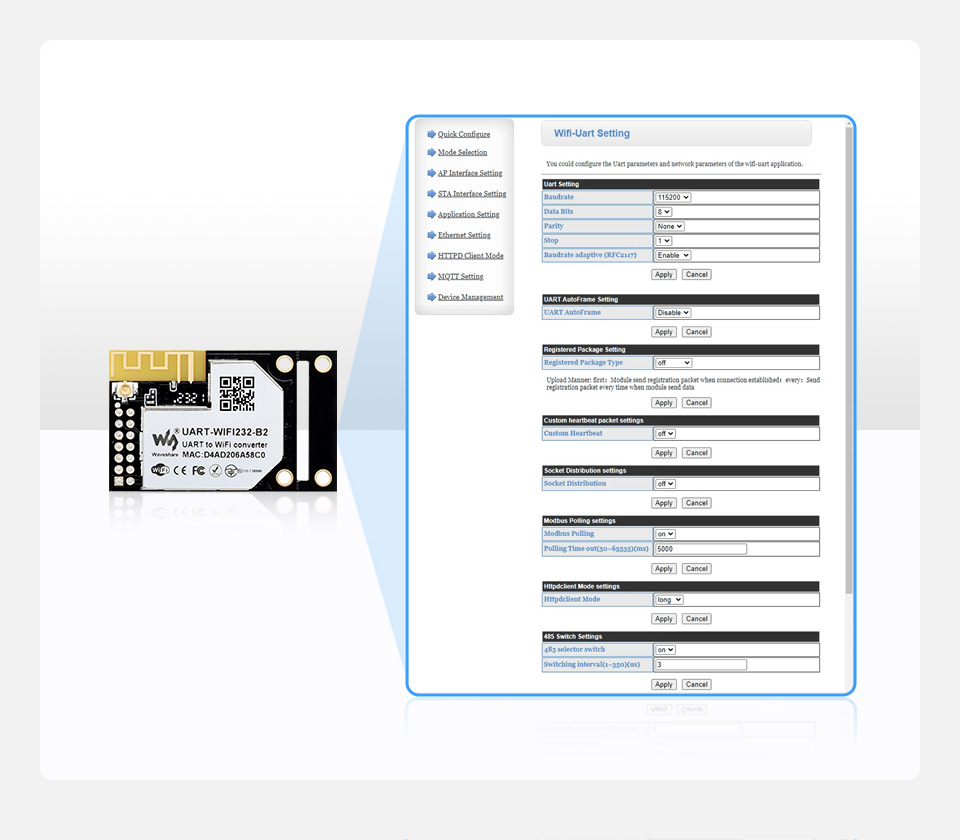

Вбудована веб‑панель дозволяє задати IP‑адресу, порти, швидкість UART та інші ключові параметри без додаткового ПЗ.

Через AT‑команди користувач може зчитувати поточний стан, змінювати налаштування та керувати режимами роботи модуля.

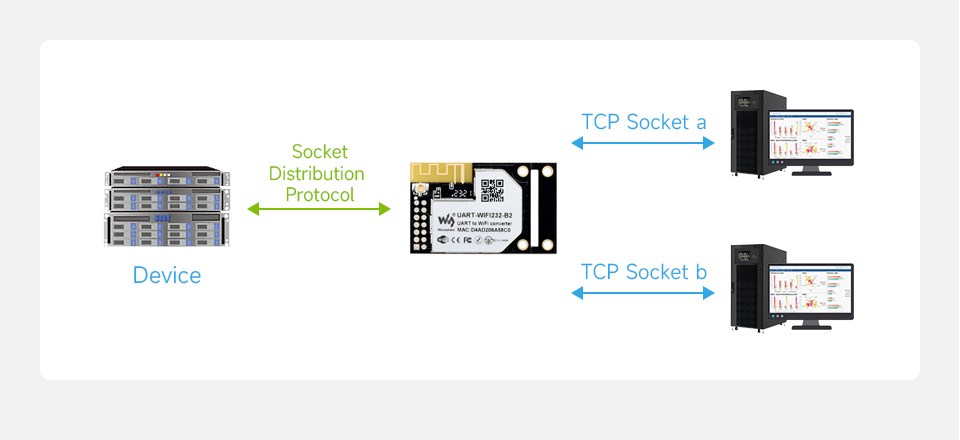

У режимі розподілу сокетів послідовний пристрій може спрямовувати дані до обраного сокета, а дані з мережі по кожному сокету повертаються на UART окремими потоками.

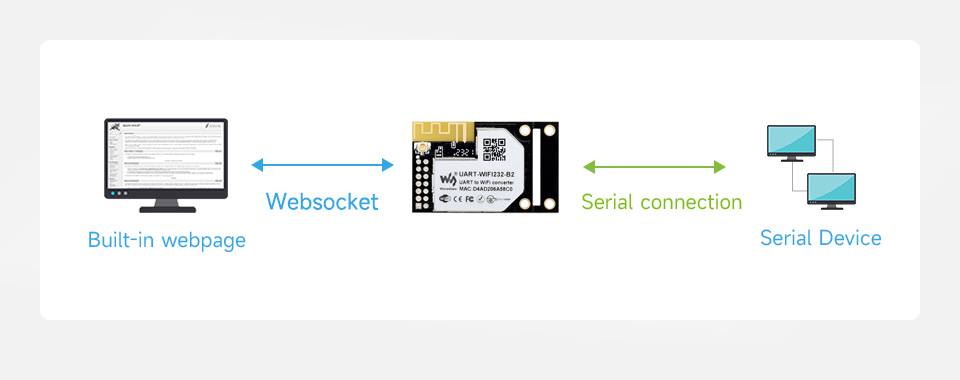

Функція Websocket забезпечує швидкий обмін між веб‑сторінкою модуля та UART, замінюючи класичні HTTP GET/POST/PUT для зменшення затримок.

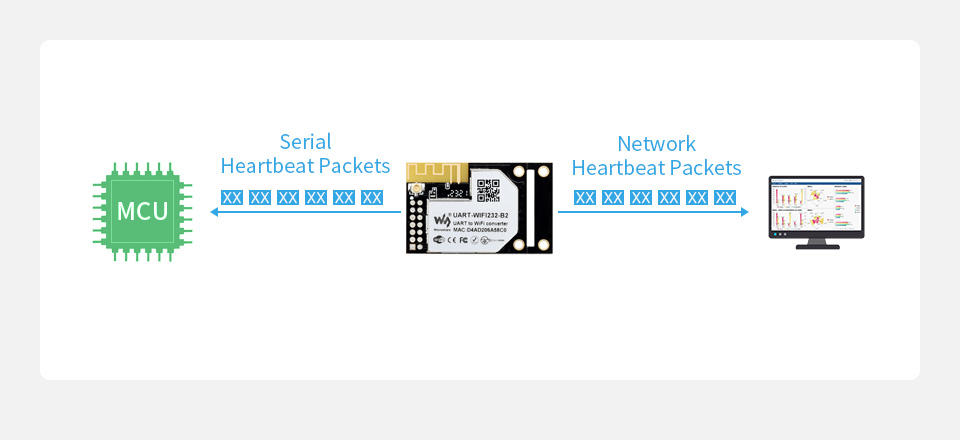

Індивідуально налаштовані пакети реєстрації та heartbeat дозволяють серверу однозначно ідентифікувати пристрій та відстежувати його активність у мережі.

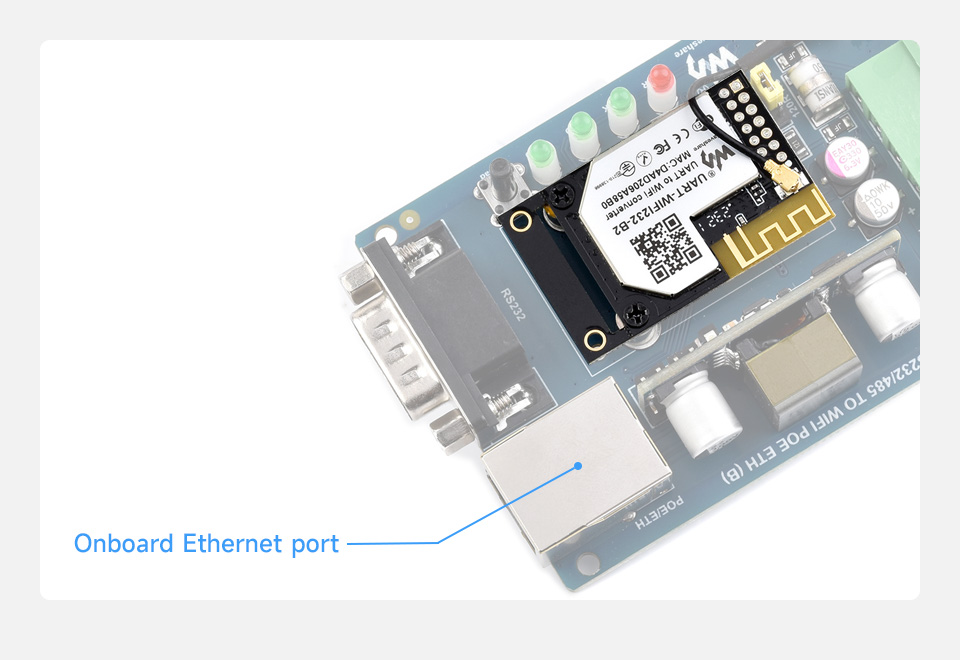

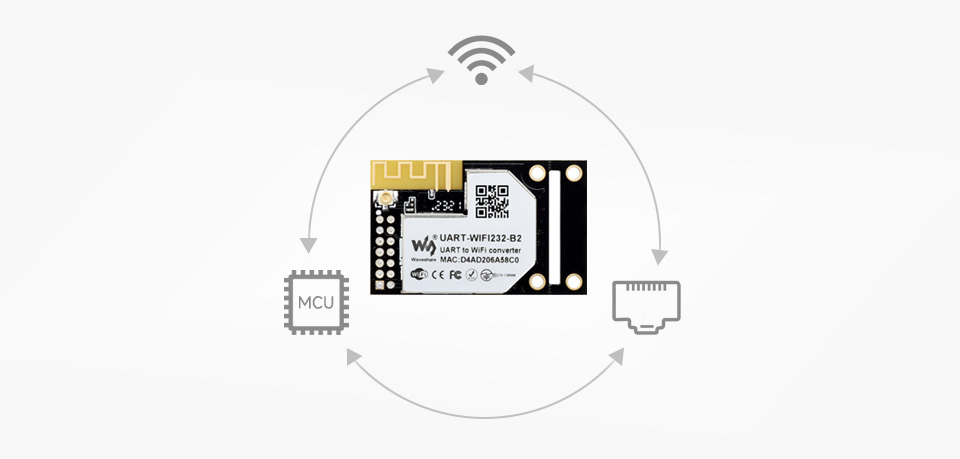

Через порт 100M Ethernet можна організувати обмін даними між Wi‑Fi, послідовним портом та Ethernet‑мережею в обох напрямках.

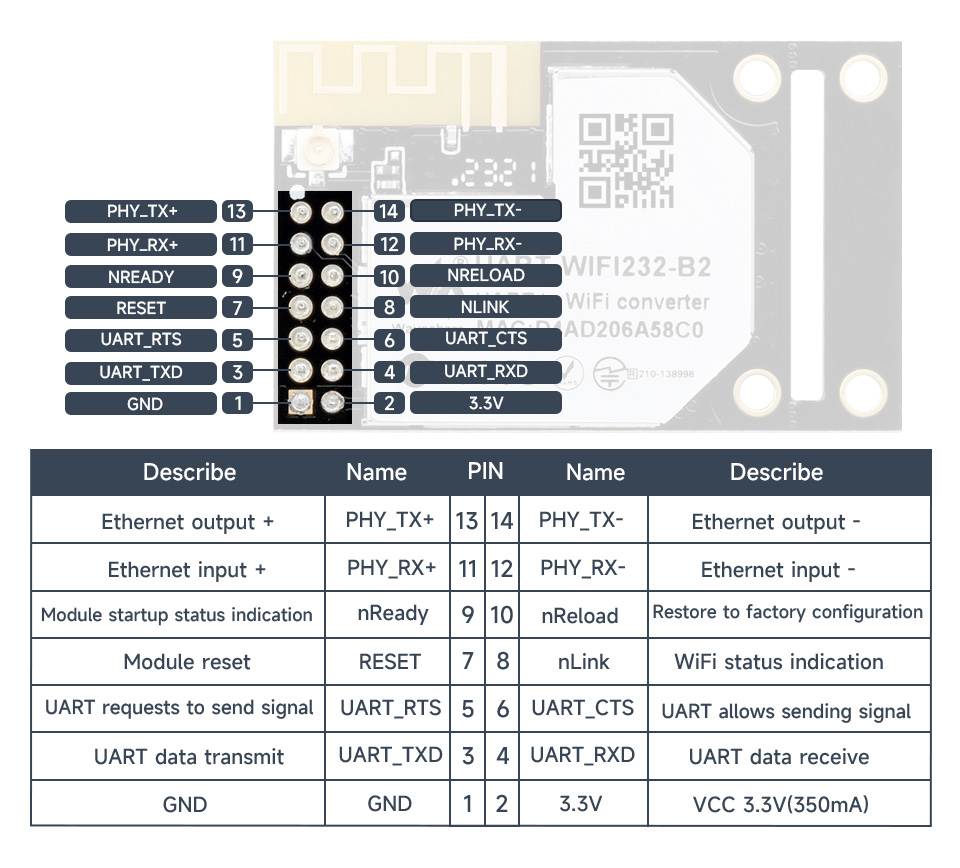

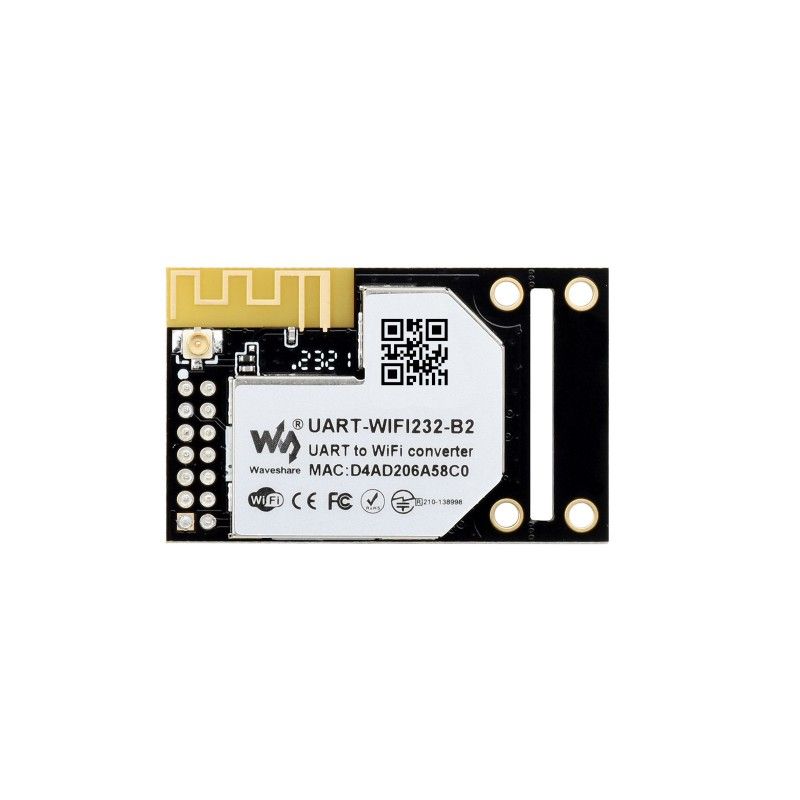

Елементи плати та габарити

Модуль виконаний у компактному корпусі з виводами через гребінчасті роз’єми, що спрощує монтаж у вбудовані системи та власні плати користувача.

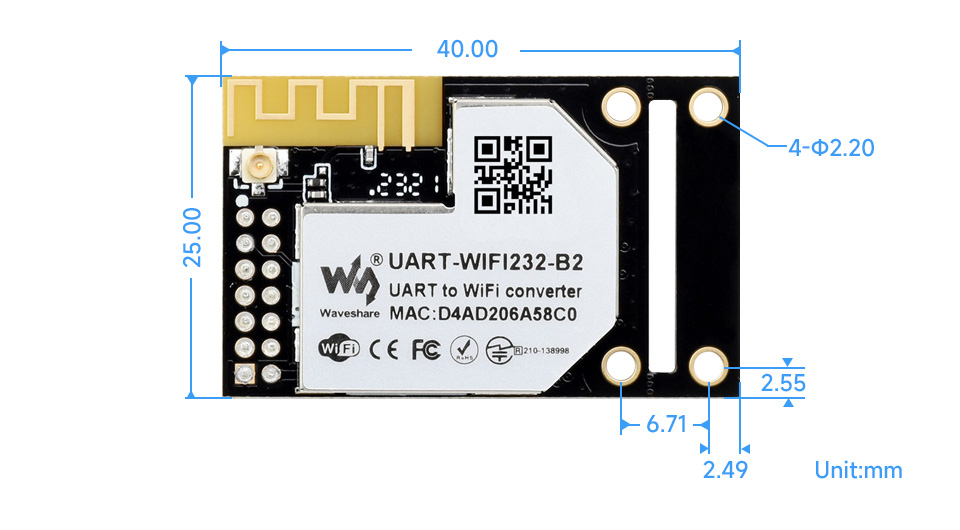

Габаритні розміри: 40 мм × 25 мм, висота приблизно 8 мм.

Детальна технічна документація, приклади та інструкції доступні на Wiki‑сторінці виробника:
www.waveshare.com/wiki/UART-WIFI232-B2.

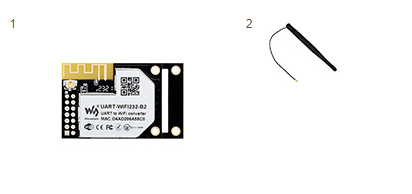

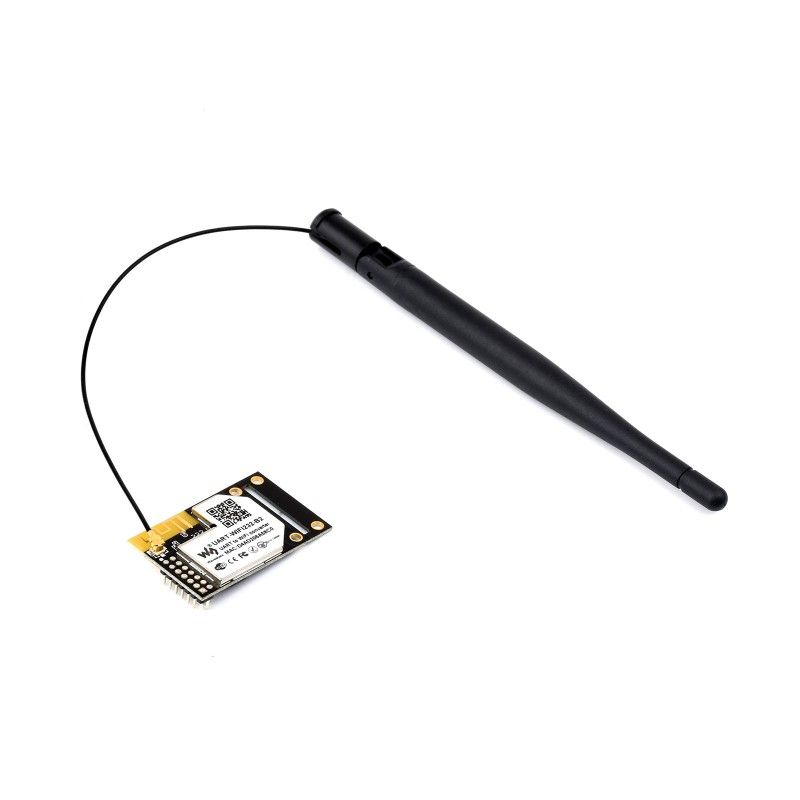

Комплект поставки

1. UART-WIFI232-B2 ×1
2. Антена IPX 2.4G 2DB ×1

Вага: 0,011 кг.
