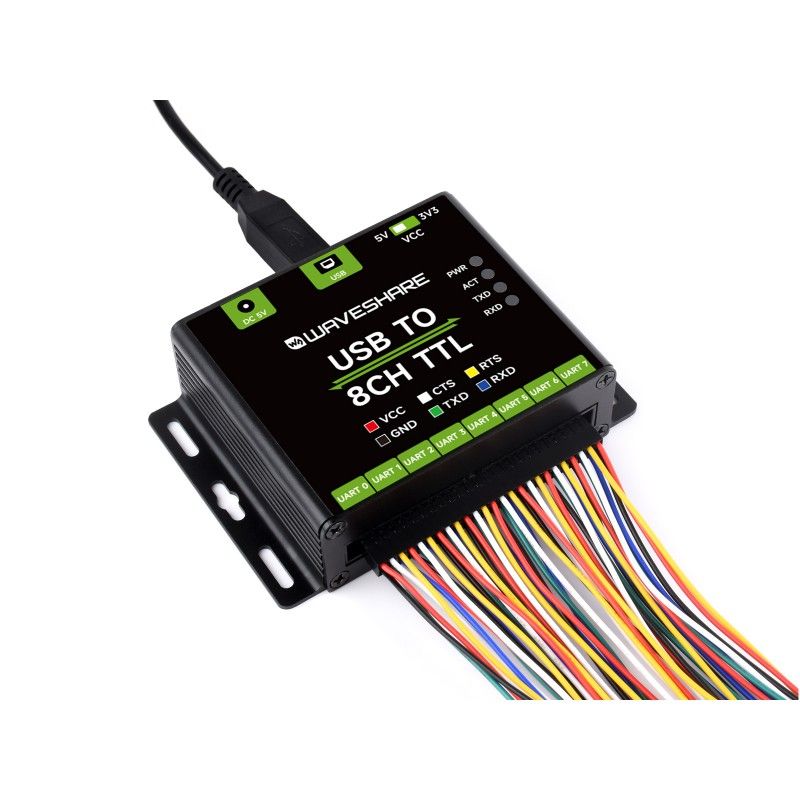

Адаптер USB TO 8CH TTL (27076) – перехідник USB в 8‑канальний TTL

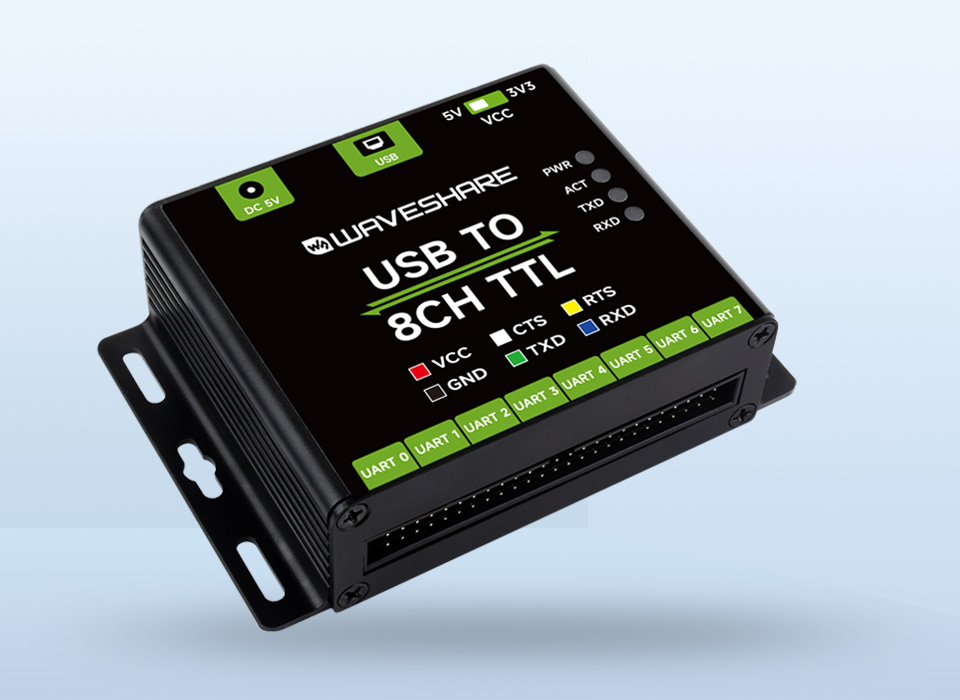

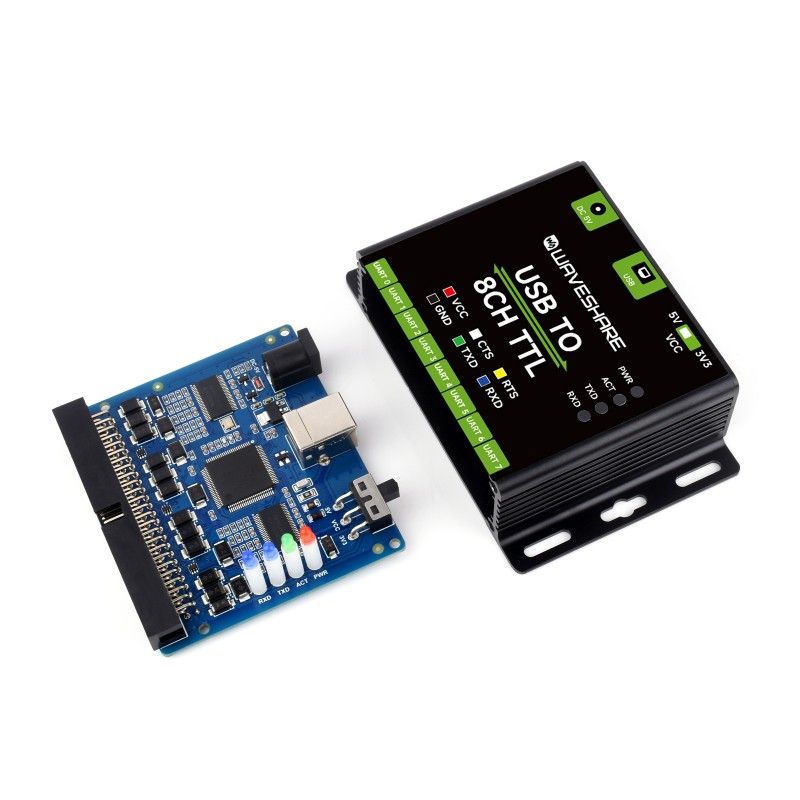

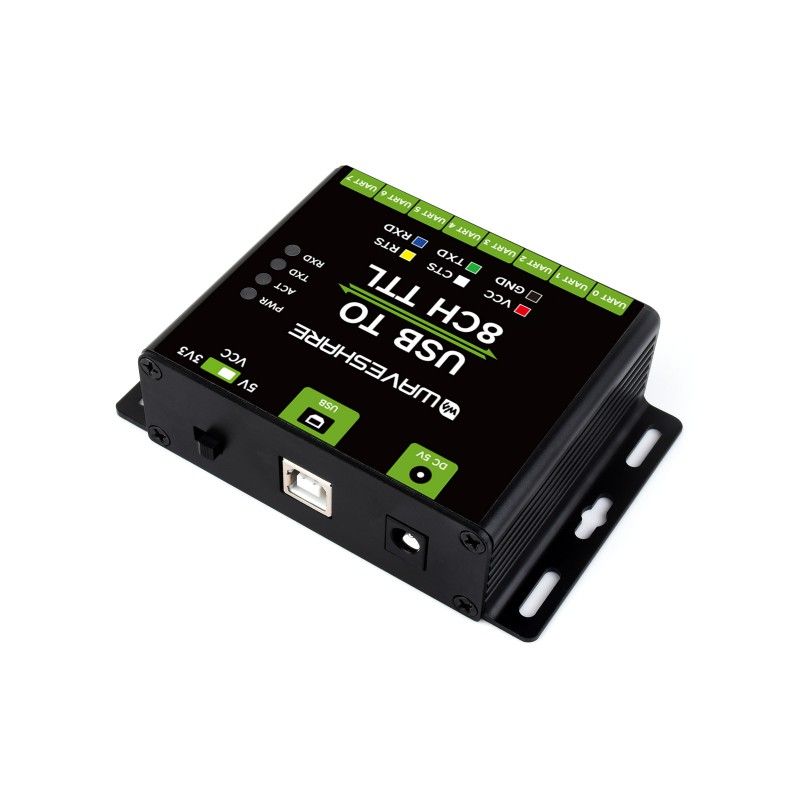

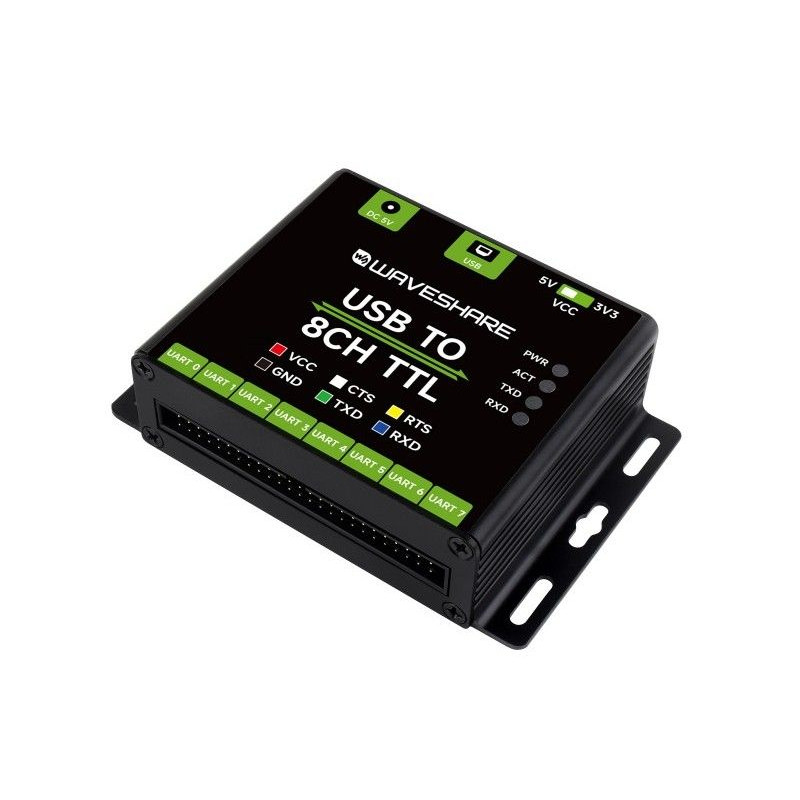

Адаптер USB TO 8CH TTL (27076) від Waveshare, модель 27076, — промисловий перетворювач USB–TTL/UART з 8 незалежними каналами, інтерфейсами USB Type B та 5.5/2.1 DC Jack і підтримкою налаштовуваних рівнів TTL 3,3 В / 5 В. Країна виробника: Made in China.

Призначення та сумісність

Industrial USB TO 8CH TTL Converter призначений для організації стабільного зв’язку між USB-портом ПК та серійними пристроями з інтерфейсом TTL/UART. Підходить для багатоканальних систем керування, моніторингу та інших промислових і комерційних застосувань, де потрібна одночасна робота з кількома UART-каналами.

Підтримуються операційні системи: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7, що робить пристрій зручним для розробників, інженерів та інтеграторів на різних платформах.

Основні характеристики

• 8 незалежних каналів TTL (UART) з можливістю одночасної комунікації через один USB-порт.
• Перемикач рівня TTL: 3,3 В / 5 В для узгодження з різними пристроями.
• Швидкість передачі даних: від 1200 біт/с до 2 МБіт/с.

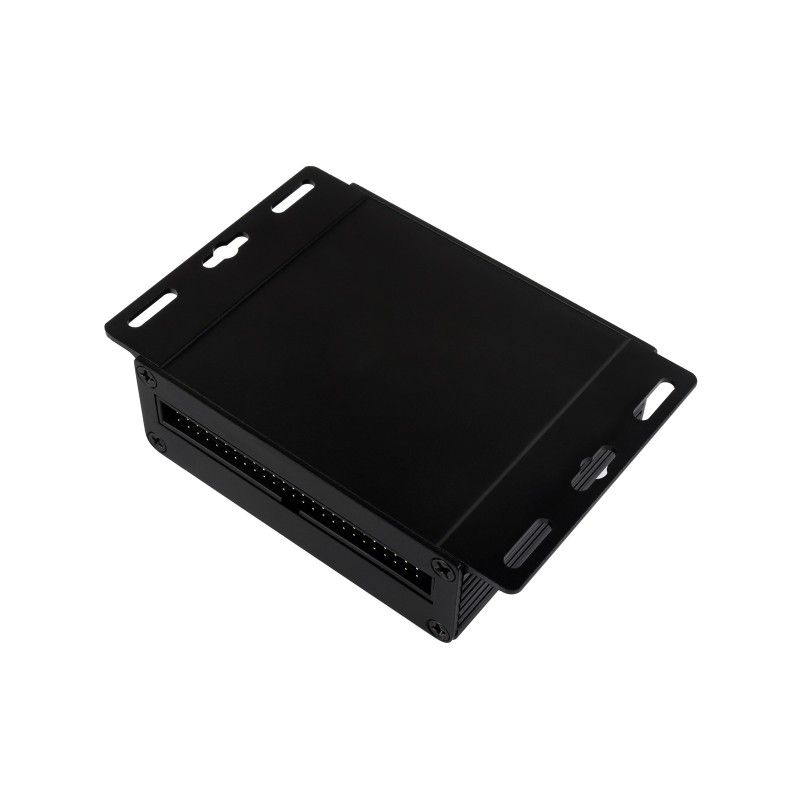

• Промислове виконання з алюмінієвим корпусом (оксидована матова полірована поверхня, отвір, оброблений ЧПК).
• Робоча напруга по USB: 5 В, роз’єм USB-B.
• Робоча температура: від -40 ℃ до 85 ℃; вологість: 5% RH ~ 95% RH.
• Вага пристрою: 0,215 кг.

Інтерфейси та підключення

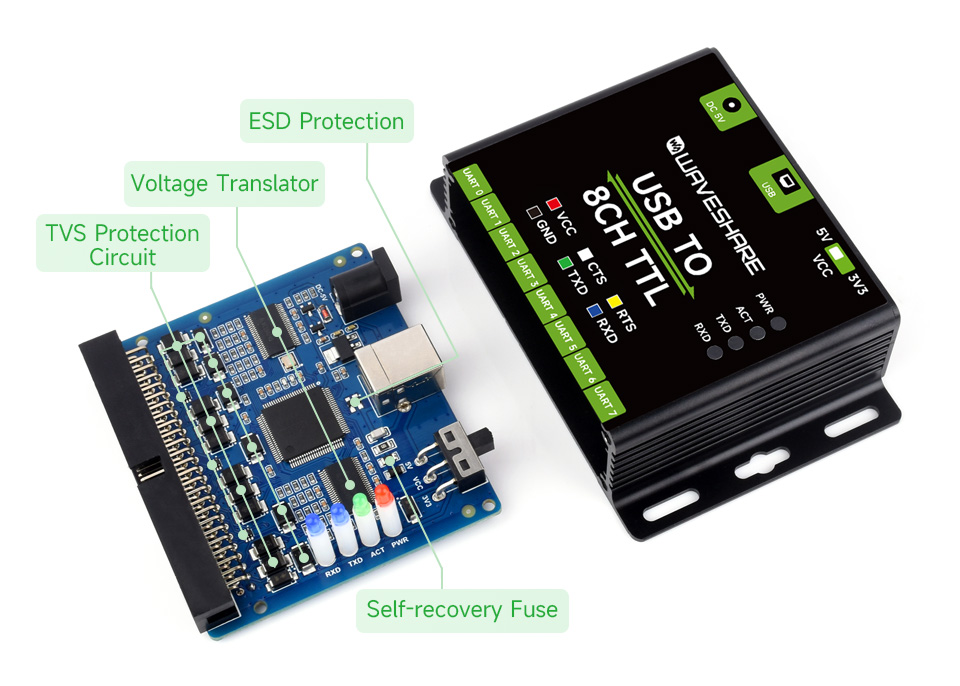

• Хост-порт: USB (роз’єм USB Type B), живлення 5 В, захист: самовідновлювальний запобіжник 200 мА та захист від електростатичного розряду.
• Порт пристрою: 8 каналів TTL (UART) через 50-контактний роз’єм із захистом від реверсу, діод TVS, захист від перенапруги та ESD.
• Додаткове живлення: 5V DC jack 5.5/2.1 з захистом від перенапруги та зворотного ходу.

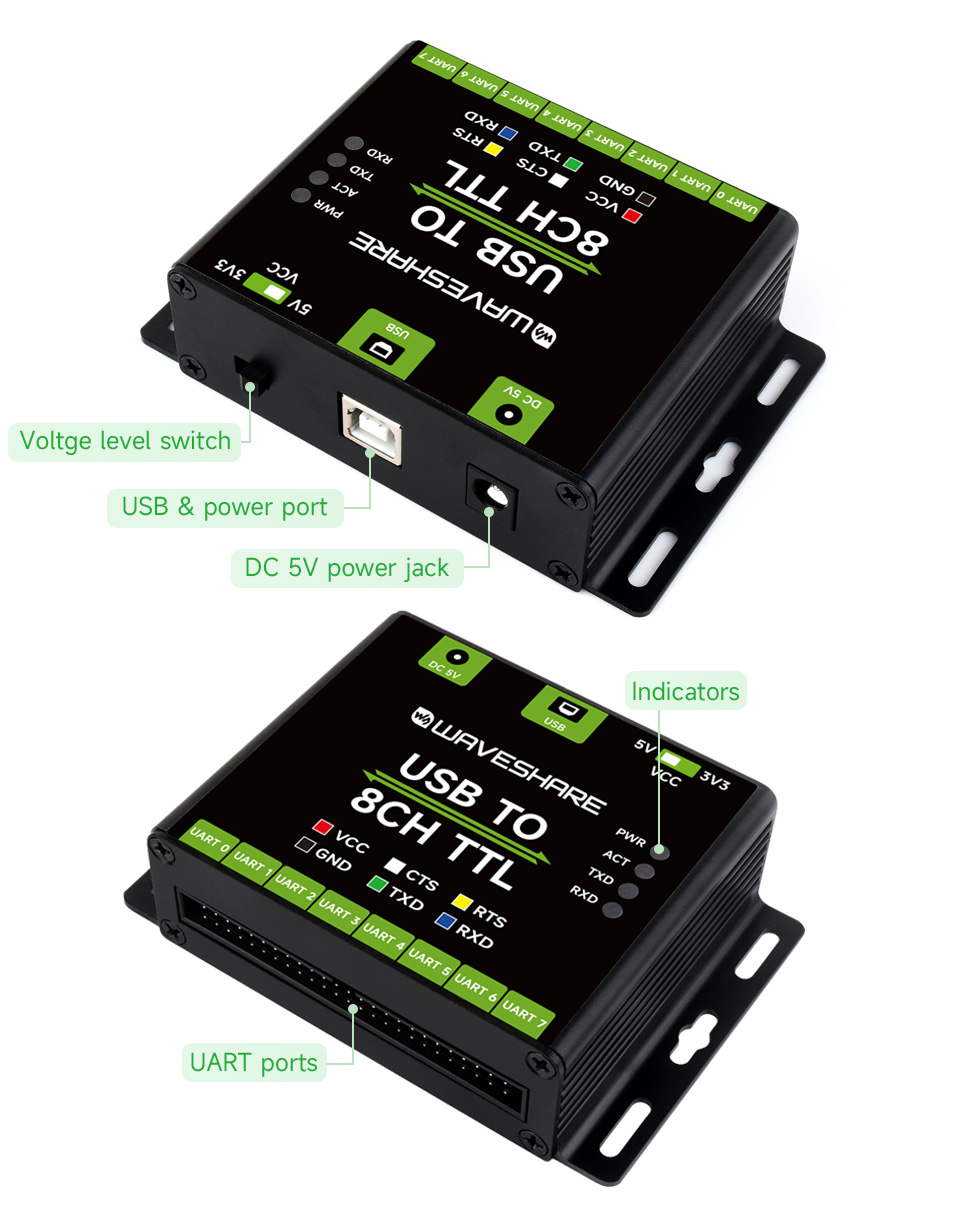

• Індикатори: PWR (живлення), ACT (стан драйвера), TXD (передача з USB), RXD (передача з боку пристроїв).

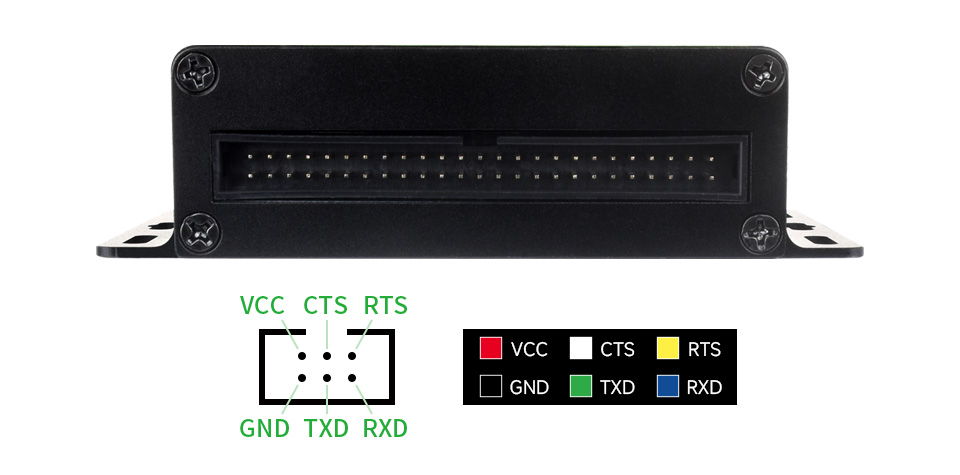

Базове підключення до МК:

• VCC — вихід 5 В або 3,3 В (за перемикачем).
• GND — земля.
• TXD — підключення до MCU.RXD.
• RXD — підключення до MCU.TXD.
• RTS — підключення до MCU.CTS.
• CTS — підключення до MCU.RTS.

Захист та індикація

• Вбудований самовідновлювальний запобіжник і захисні діоди для захисту від перевантаження по струму та перенапруги.
• Вбудований TVS-придушник перехідних процесів для захисту від стрибків напруги, блискавкозахист і ESD-захист.
• Схема перетворювача напруги із придушенням перенапруги забезпечує стабільну роботу ліній UART.
• 4 світлодіоди індикації: PWR (червоний), ACT (зелений), TXD, RXD — для візуального контролю стану та трафіку.

Габарити та вага

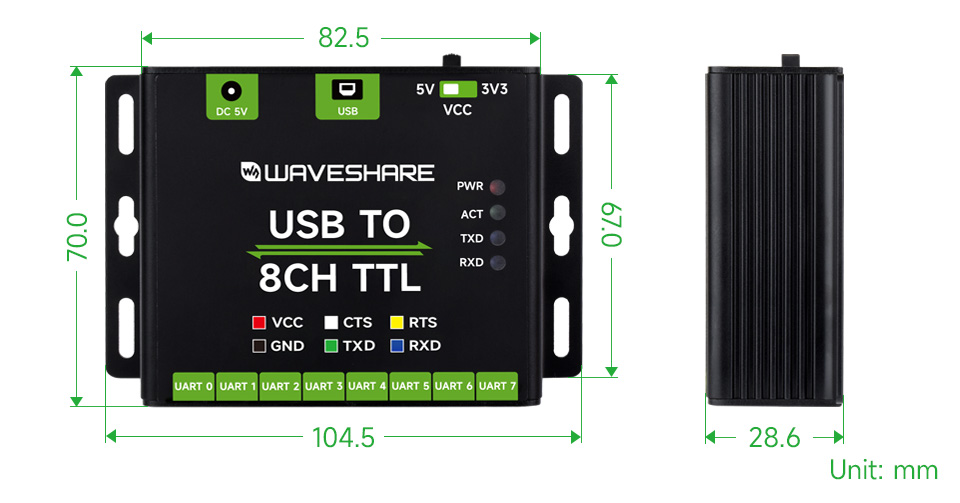

• Габаритні розміри: 104 мм × 70 мм × 28,6 мм.
• Вага: 0,215 кг.

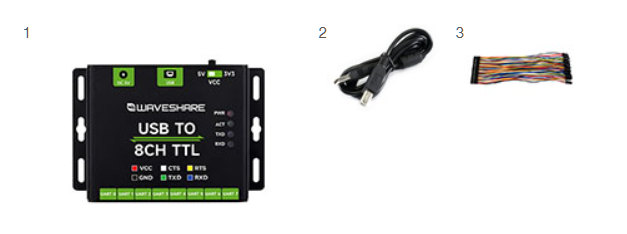

Комплект поставки

1. USB TO 8CH TTL — 1 шт.
2. Кабель USB (~1,2 м) — 1 шт.
3. 50-контактний провід squid — 1 шт.

Документація та ресурси

Wiki: www.waveshare.com/wiki/USB_TO_8CH_TTL
