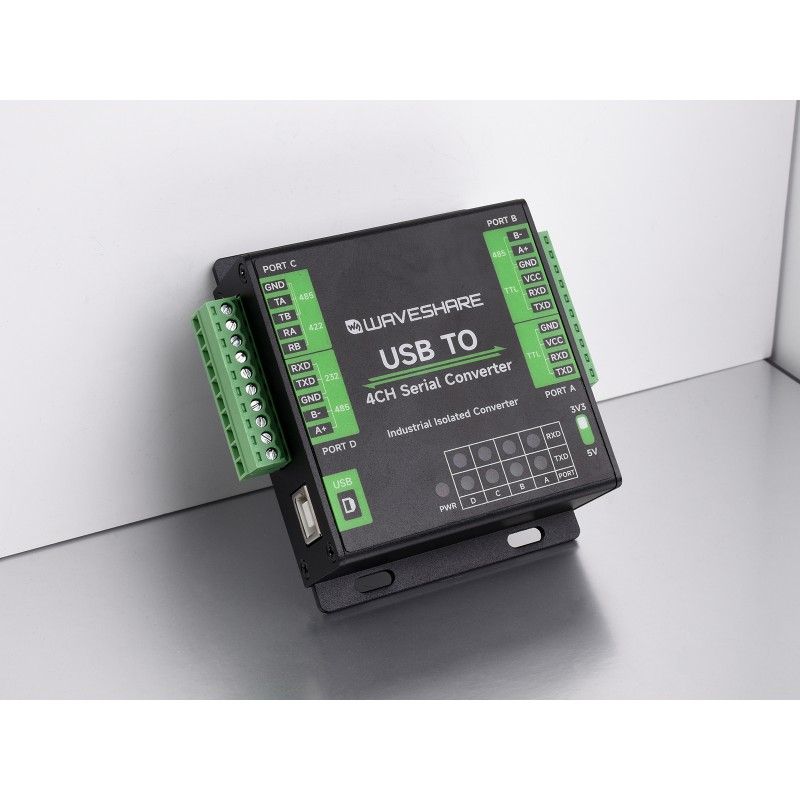

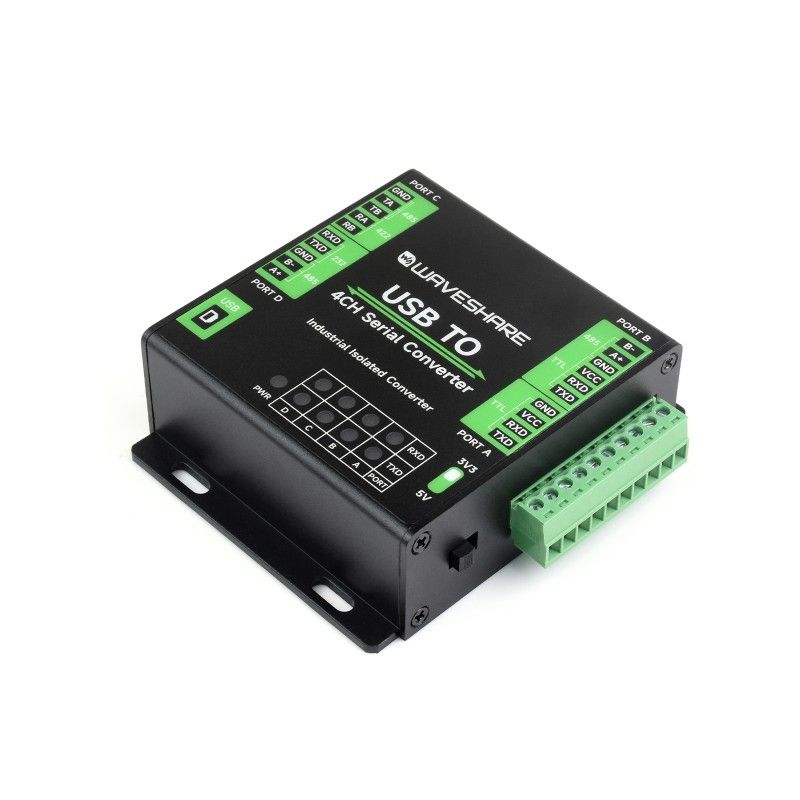

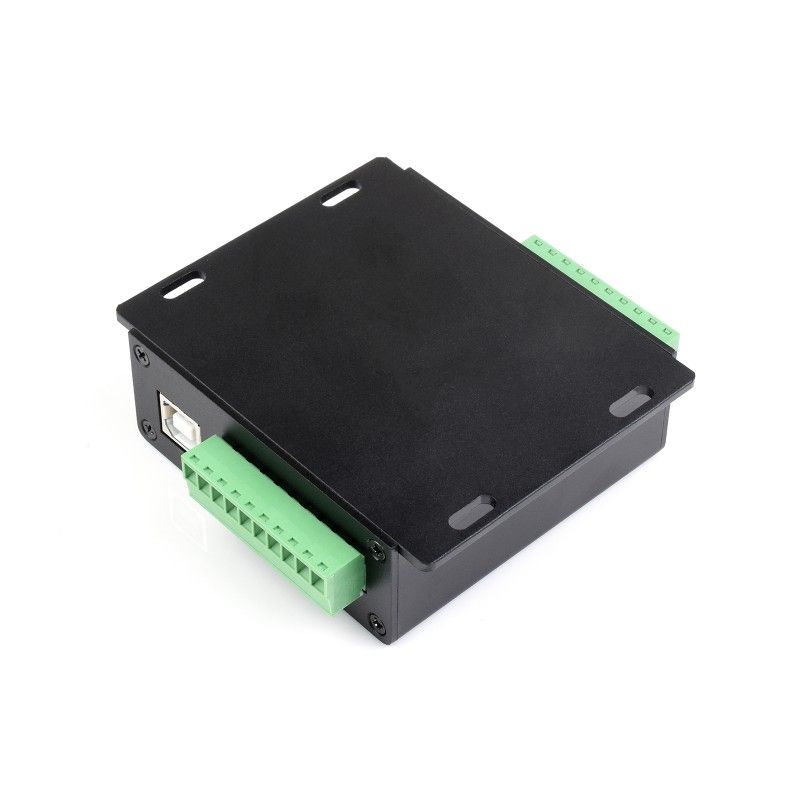

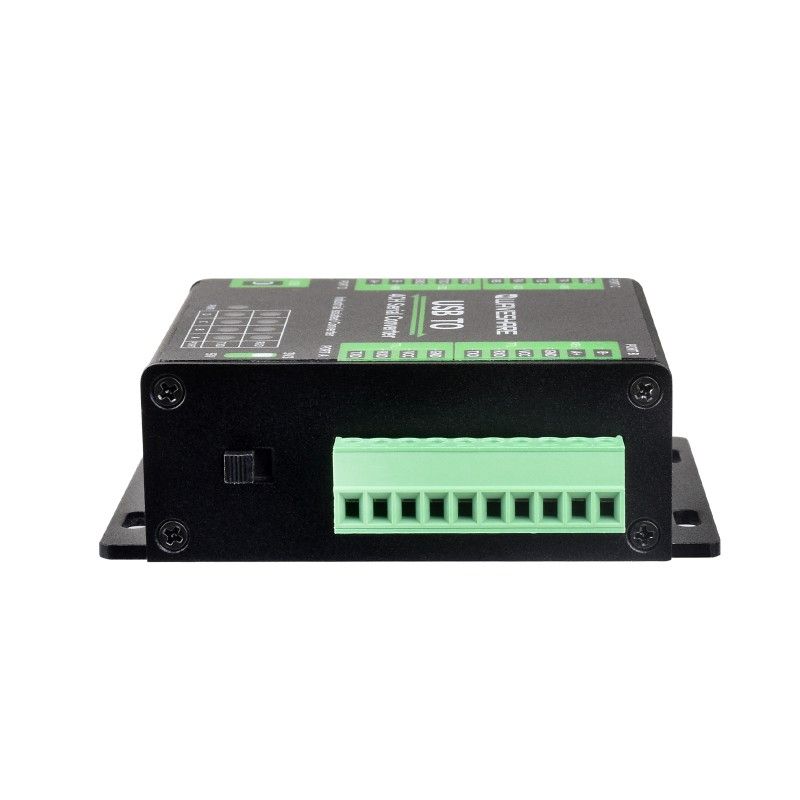

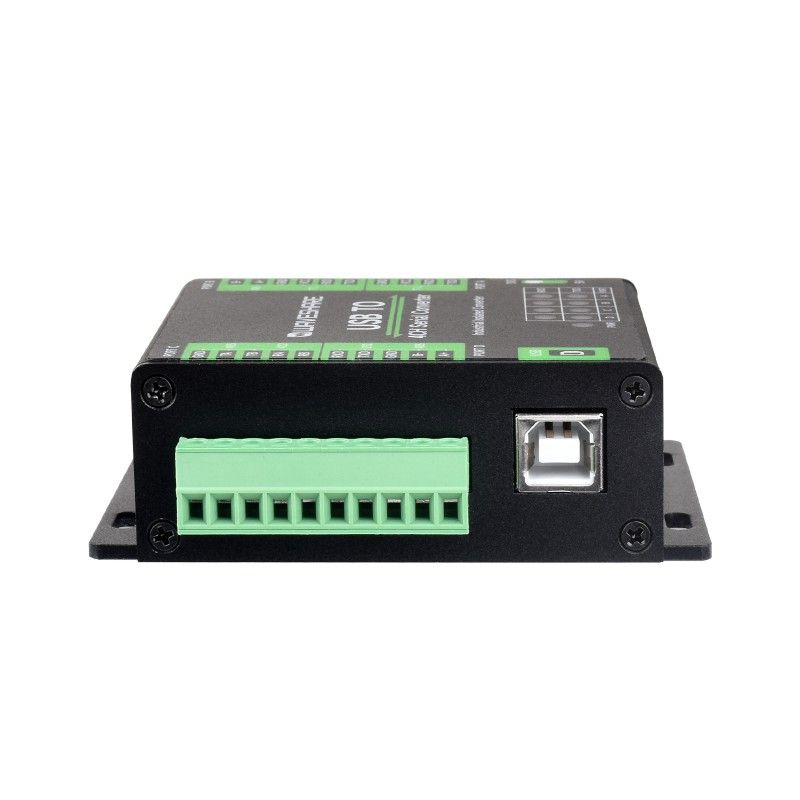

Адаптер USB TO 4CH Serial Converter (25790) перехідник USB у 4‑канальний послідовний порт

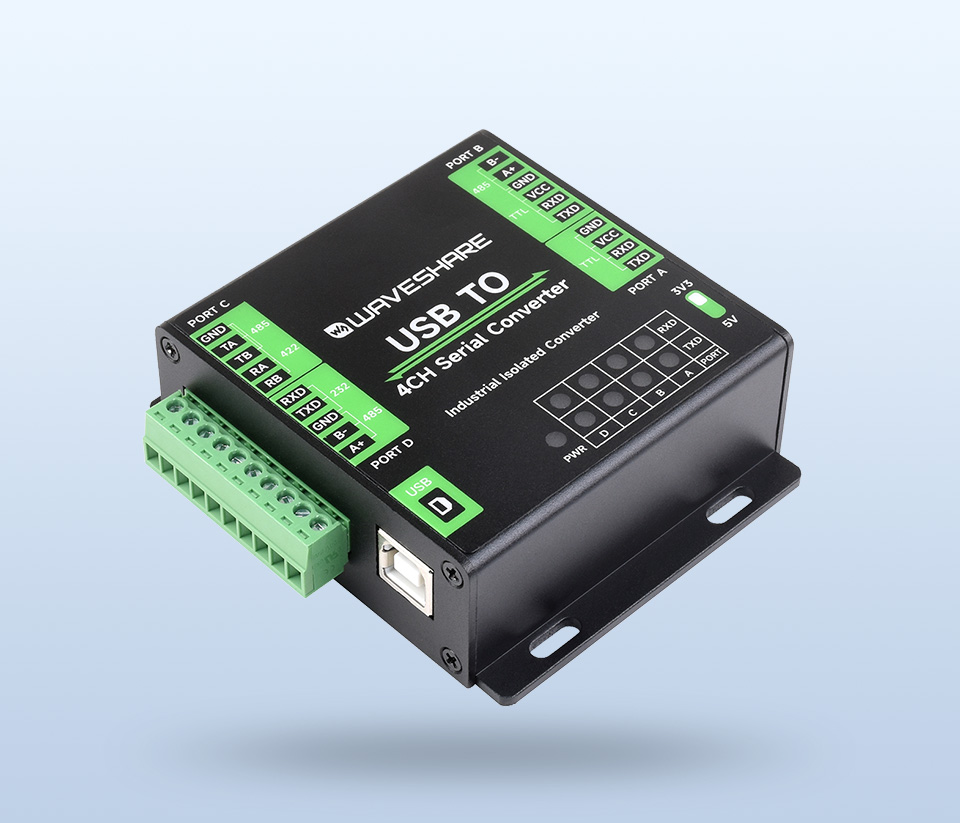

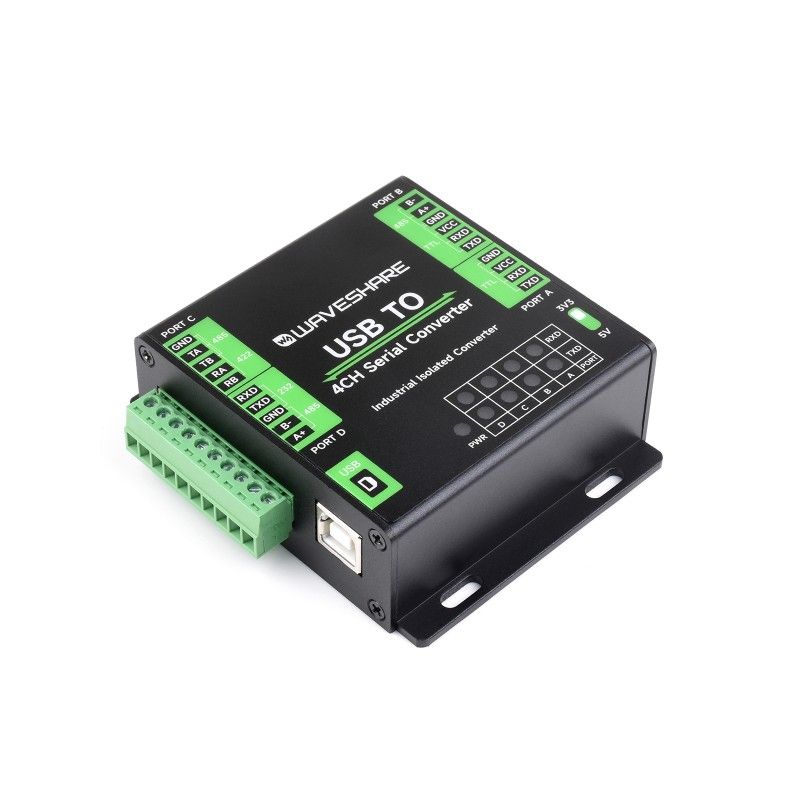

Адаптер USB TO 4CH Serial Converter (25790) від Waveshare, модель 25790 — промисловий USB‑адаптер на чіпі FT4232HL з чотирма послідовними інтерфейсами (TTL/UART, RS232, RS485, RS422), інтерфейс USB Type B, країна виробника: Made in China.

Призначення та сумісність

Адаптер USB TO 4CH Serial Converter (25790) призначений для підключення та налагодження промислових пристроїв із послідовними інтерфейсами через USB‑порт ПК. Підтримує перетворення USB у RS232, RS485, RS422 та TTL/UART, що дозволяє використовувати його в системах промислової автоматизації, контролю та розширення інтерфейсів.

Сумісний з операційними системами: Mac, Linux, Android, Windows 11 / 10 / 8.1 / 8 / 7.

Основні характеристики

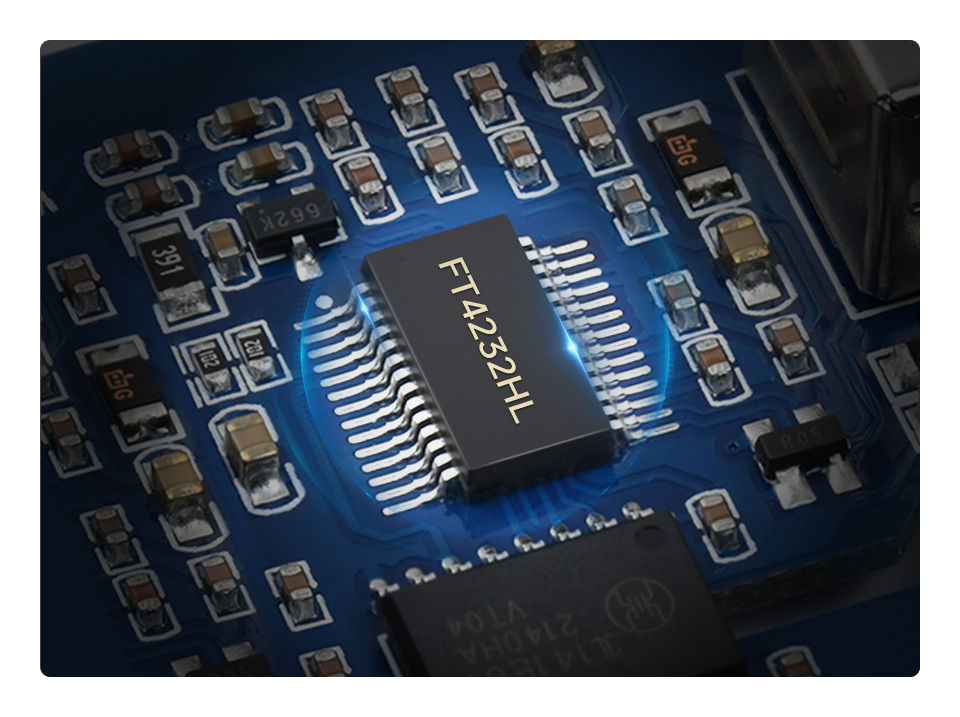

• Оригінальний промисловий чіп FT4232HL (згадується також FT232RNL у матеріалах виробника) для стабільного та швидкого зв’язку.

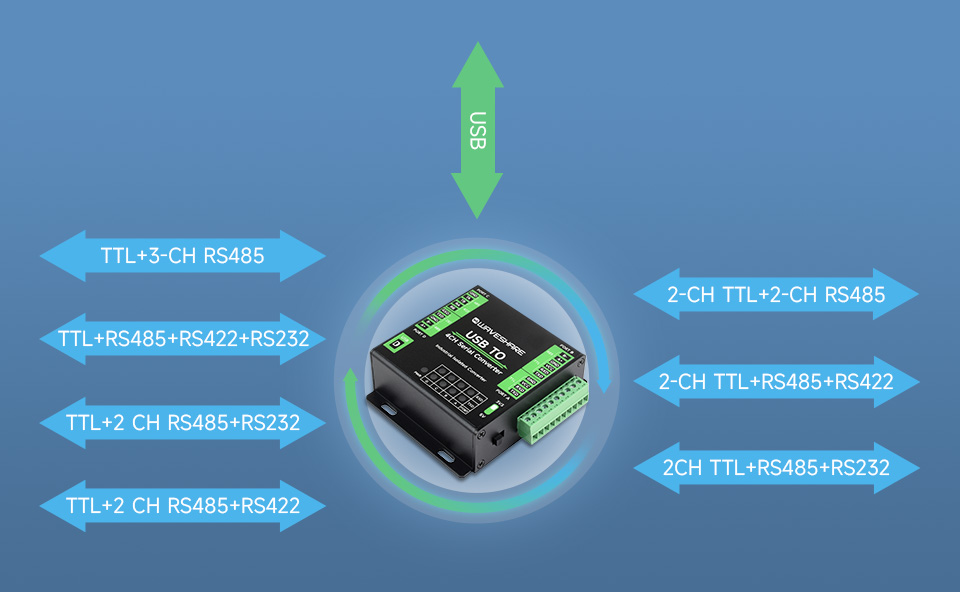

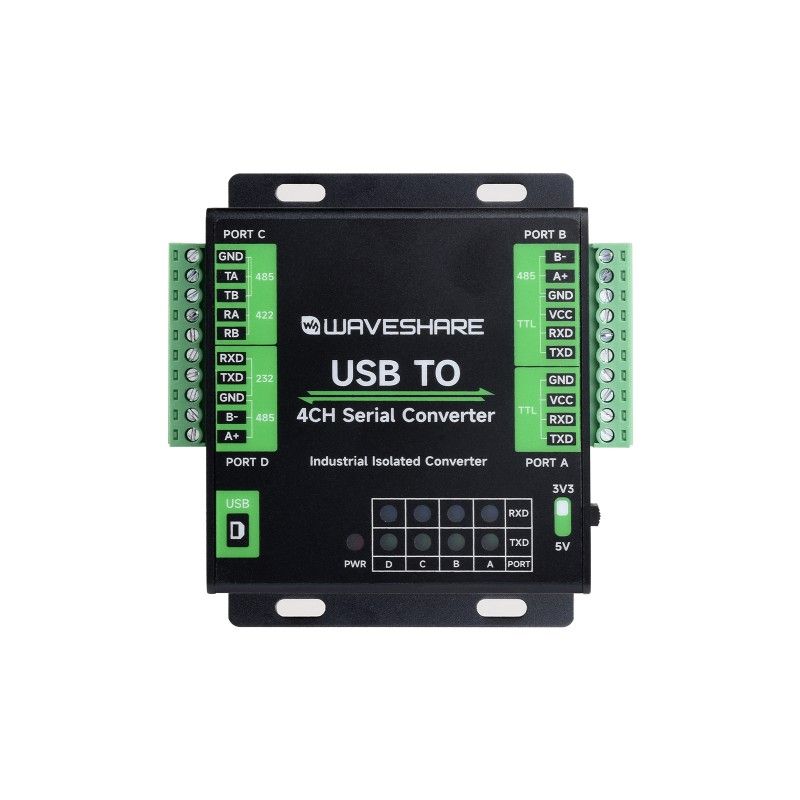

• Підтримка USB до 4‑канального багатофункціонального послідовного порту:
  • 1× TTL (UART) порт A;
  • 1× TTL/RS485 порт B (перемикається одним із варіантів);
  • 1× ізольований RS485/422 порт C;
  • 1× ізольований RS232 або ізольований RS485 порт D (один із варіантів).

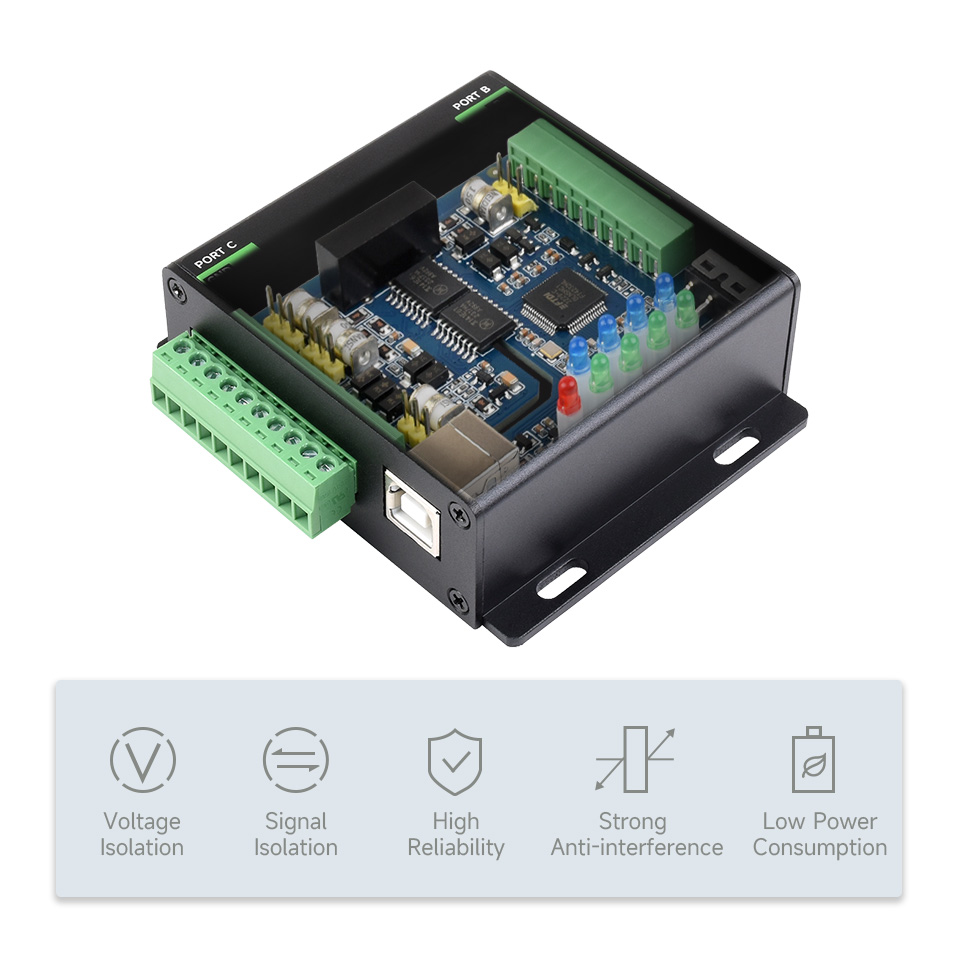

• Вбудована гальванічна ізоляція живлення та сигналів для ізольованих портів (C і D).
• Інтерфейс до ПК: USB Type B, робоча напруга USB — 5 В, самовідновлюваний запобіжник 200 мА.
• Підтримувані протоколи: RS232, RS485, RS422, TTL, UART.

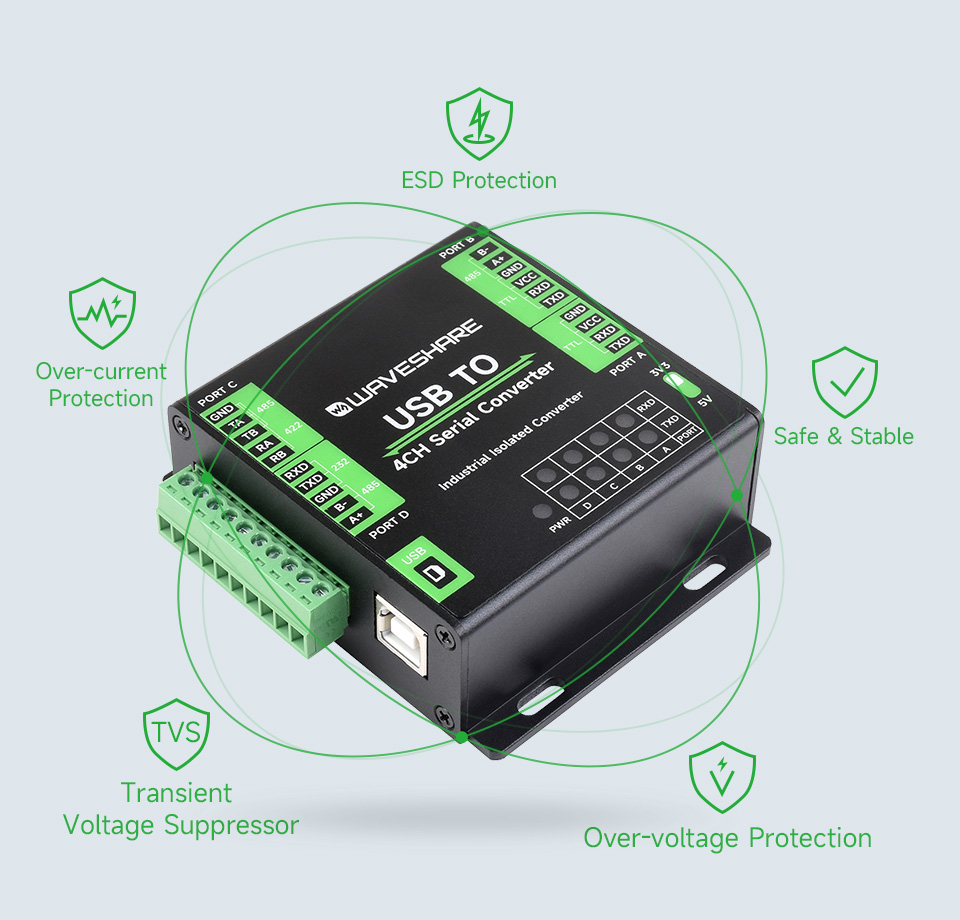

• Вбудований TVS (Transient Voltage Suppressor), захисні діоди та запобіжник із самовідновленням для захисту від стрибків напруги, ESD та перевантаження по струму.
• Цифрова ізоляція unibody: підвищена перешкодостійкість та низьке енергоспоживання.
• Металевий корпус промислового класу (алюмінієвий сплав) із можливістю настінного монтажу.
• 9 світлодіодних індикаторів для контролю живлення та стану передавачів/приймачів.
• Високоякісний роз’єм USB‑B для надійного багаторазового підключення/відключення.

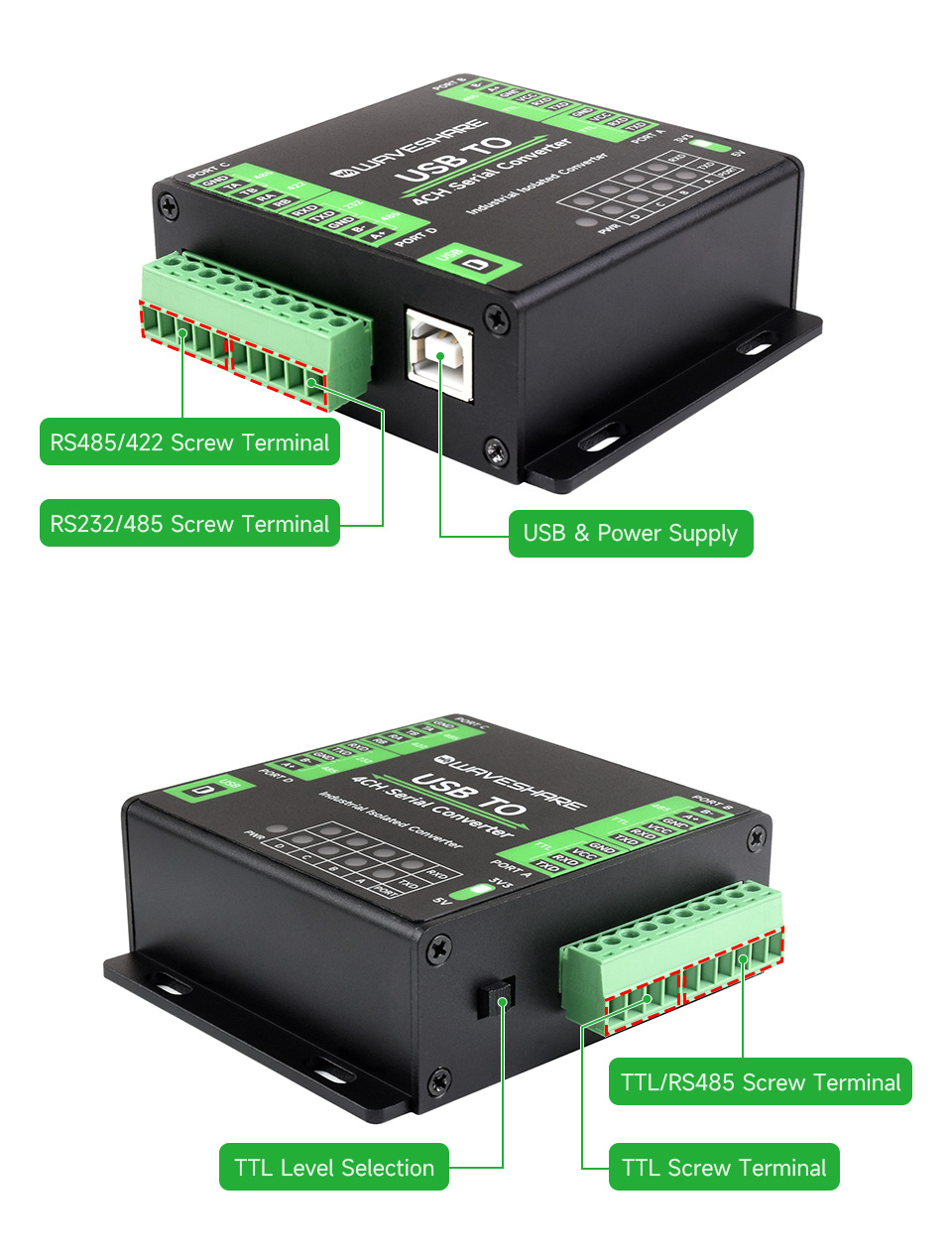

Інтерфейси та підключення

USB

• Робоча напруга: 5 В.
• Роз’єм: USB‑B.
• Захист: запобіжник 200 мА із самовідновленням, ізольований вихід.

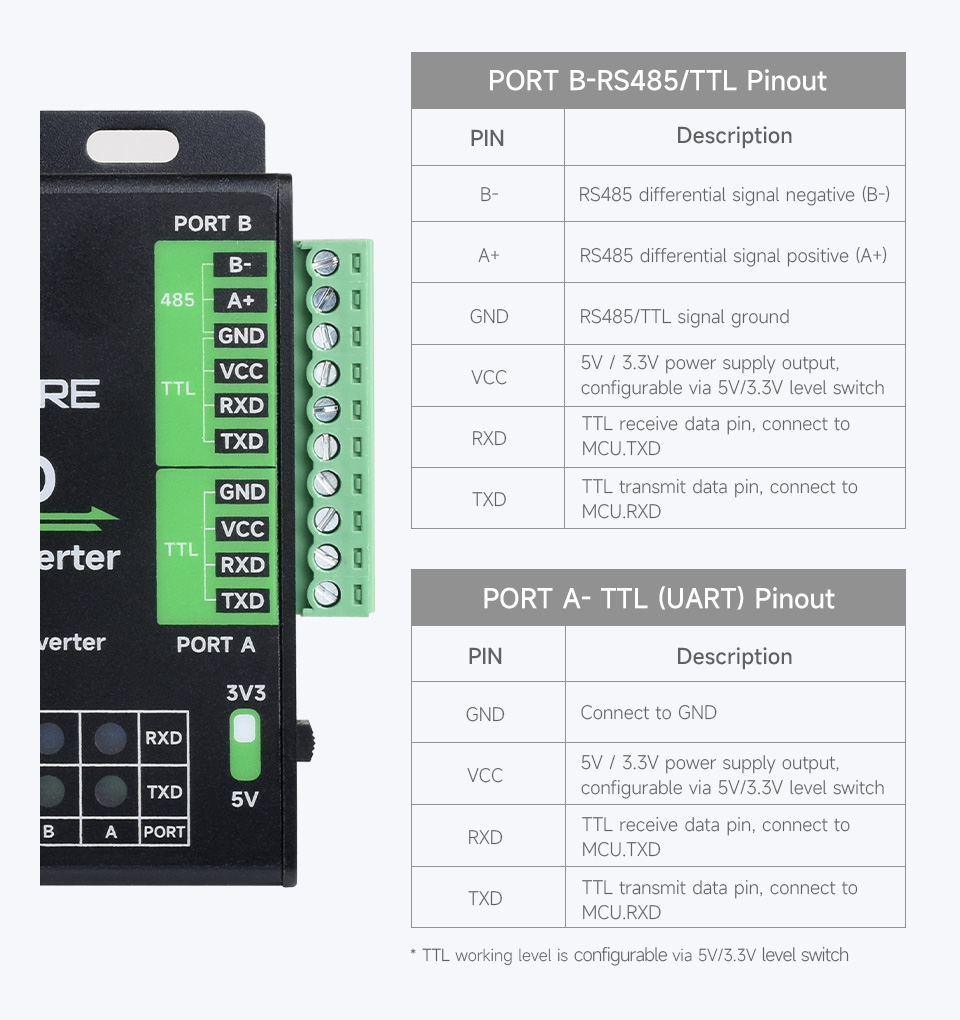

Порт A — TTL (UART)

• Робоча напруга: 3,3 В / 5 В (налаштовується перемикачем рівня TTL).
• Роз’єм: гвинтова клема.
• Захист: захисний діод, стійкість до перенапруги/від’ємної напруги та ударних впливів.
• Режим передачі: point‑to‑point.
• Швидкість передачі даних: 300 біт/с ~ 12 Мбіт/с.

Порт B — один варіант: TTL чи RS485

TTL (UART)

• Робоча напруга: 3,3 В / 5 В (налаштовується комутатором).
• Роз’єм: гвинтова клема.
• Захист: захисний діод, стійкість до перенапруги/від’ємної напруги та ударів.
• Режим передачі: point‑to‑point.
• Швидкість передачі даних: 300 біт/с ~ 12 Мбіт/с.

RS485

• Роз’єм: гвинтова клема.
• Керування напрямком: апаратне автоматичне.
• Захист: TVS‑діод, захист від перенапруги та ESD.
• Резистор: вбудований термінуючий 120R, за замовчуванням NC, вмикається перемичкою.
• Режим передачі: point‑to‑multipoints (до 32 вузлів; для ≥16 вузлів рекомендовано повторювачі).
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с.

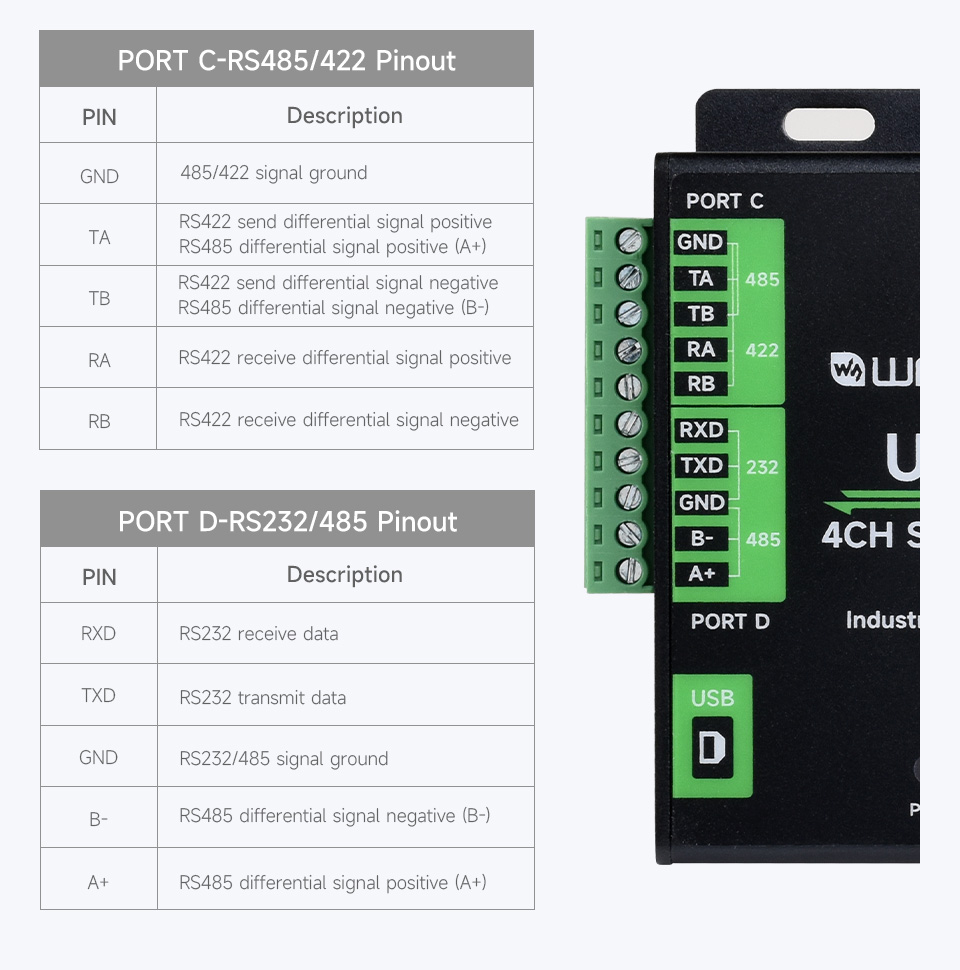

Порт C — ізольований RS485/422

• Роз’єм: гвинтова клема.
• Керування напрямком: апаратне автоматичне.
• Захист: TVS‑діод, захист від перенапруги, ESD, ізоляція живлення та сигналу.
• Резистор: вбудований термінуючий 120R, за замовчуванням NC, вмикається перемичкою.
• Режим передачі:
  • RS485: до 32 вузлів, рекомендовано повторювачі для 16 і більше вузлів;
  • RS422: до 256 вузлів, рекомендовано повторювачі для 16 і більше вузлів.
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с.

Порт D — один варіант: ізольований RS232 чи ізольований RS485

Ізольований RS232

• Роз’єм: гвинтова клема.
• Захист: TVS‑діод, захист від перенапруги, ESD, ізоляція живлення та сигналу.
• Режим передачі: point‑to‑point.
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с.

Ізольований RS485

• Роз’єм: гвинтова клема.
• Керування напрямком: апаратне автоматичне.
• Захист: TVS‑діод, захист від перенапруги, ESD, ізоляція живлення та сигналу.
• Резистор: вбудований термінуючий 120R, за замовчуванням NC, вмикається перемичкою.
• Режим передачі: point‑to‑multipoints (до 32 вузлів; для ≥16 вузлів рекомендовано повторювачі).
• Швидкість передачі даних: 300 біт/с ~ 921600 біт/с.

Індикатори та захист

• PWR — червоний індикатор живлення, світиться за наявності напруги по USB.
• TXD — зелений індикатор передачі даних від USB до послідовних портів.
• RXD — синій індикатор прийому даних з послідовних портів до USB.
• Вбудований TVS‑захист від стрибків напруги та імпульсних завад у ланцюзі.
• Запобіжник із самовідновленням і захисні діоди забезпечують стабільні вихідні сигнали струму/напруги та захист від перенавантаження.

Габарити, вага та монтаж

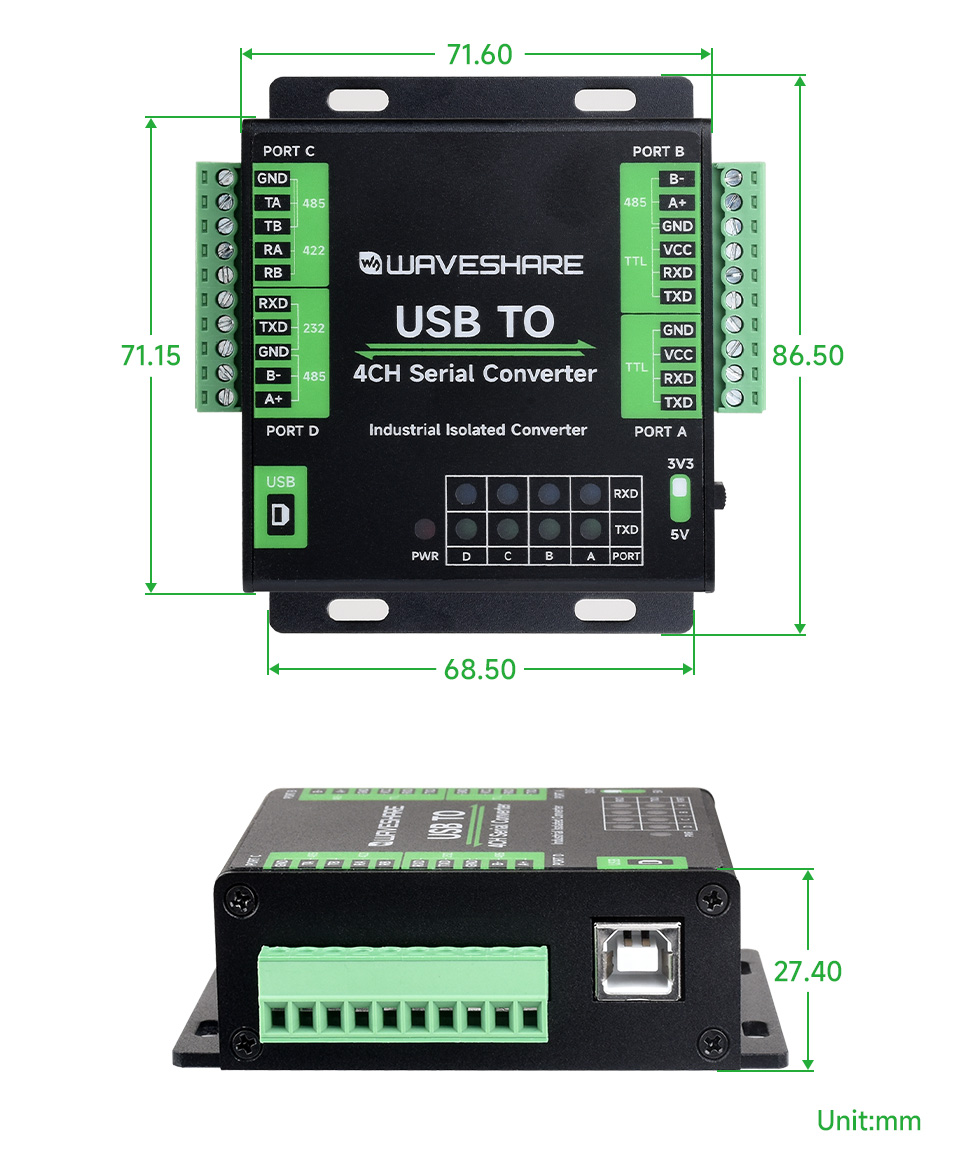

• Габаритні розміри: 86,5 мм × 71,6 мм × 27,4 мм.
• Вага: 0,209 кг.

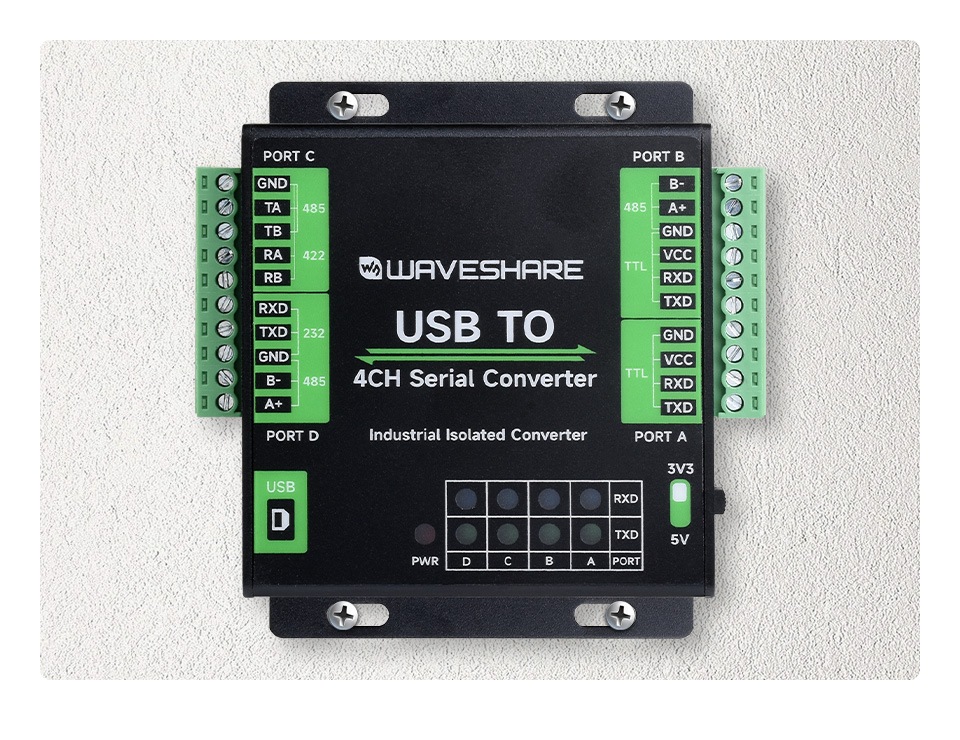

• Металевий корпус із алюмінієвого сплаву з піскоструминною обробкою та анодним окисленням.
• Підтримка настінного кріплення для промислового встановлення.

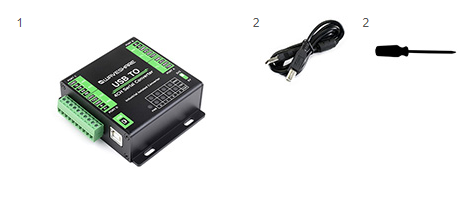

Комплект поставки

1. USB TO 4CH Serial Converter ×1
2. USB‑кабель ~1,2 м ×1
3. Викрутка ×1

Документація та ресурси

WIKI: www.waveshare.com/wiki/USB_TO_4CH_Serial_Converter
