Адаптер RS232/485/422 to PoE ETH (B) 23626 – перетворювач інтерфейсів Ethernet

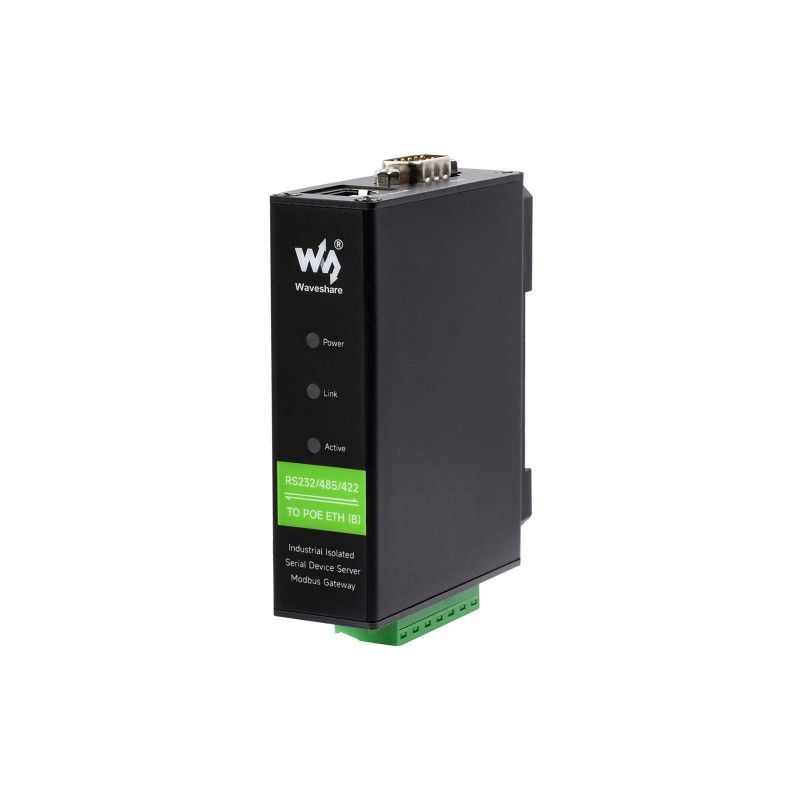

Адаптер RS232/485/422 TO POE ETH (B) (23626) від Waveshare, модель 23626 — промисловий послідовний сервер з підтримкою RS232/RS485/RS422 та Ethernet/Ethernet PoE, виготовлений у Made in China.

Призначення та сумісність

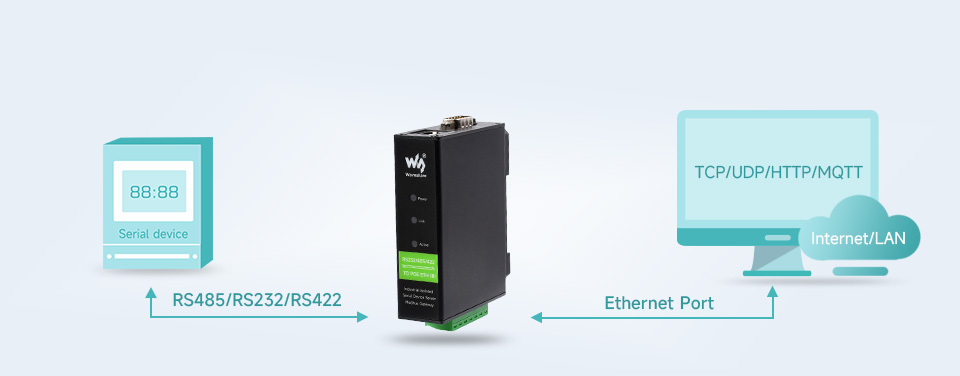

Пристрій забезпечує двонапрямлену прозору передачу даних між інтерфейсами RS232/RS485/RS422 та Ethernet. Підтримується PoE-живлення за стандартом IEEE 802.3af, тому адаптер зручно інтегрувати в існуючу Ethernet-мережу без окремого блока живлення.

Адаптер поєднує в одному корпусі послідовний сервер, шлюз Modbus, шлюз MQTT та рішення для перетворення RS485 у JSON. Підходить для задач збору даних, IoT‑шлюзів, безпеки IoT, інтелектуального моніторингу приладів тощо.

Основні характеристики

• Тип продукту: послідовний сервер / шлюз Modbus / шлюз MQTT.
• Головна функція: прозора двонапрямлена передача даних між RS232/RS485/RS422 та Ethernet.
• Інтерфейси зв’язку:
  • RS232 × 1 (ізоляція сигналу).
  • RS485 × 1 (ізоляція сигналу).
  • RS422 × 1 (ізоляція сигналу).
  • Ethernet (RJ45 10/100M, автоузгодження, захист від перенапруги 2 кВ, підтримка PoE IEEE 802.3af).
• Швидкість послідовного порту: 300–115200 біт/с.
• Біти даних: 5–9 біт; біти парності: none/odd/even/mark/space.
• Підтримувані протоколи: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS.

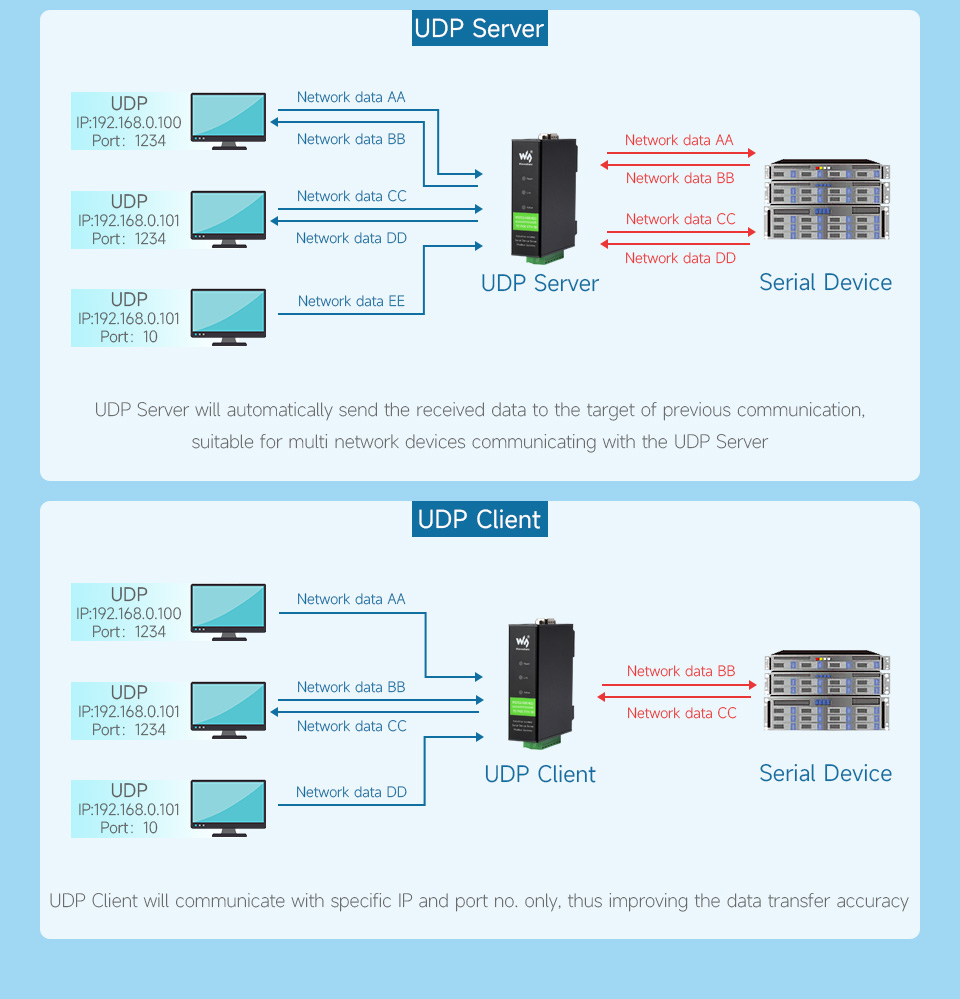

• Режими роботи: TCP-сервер, TCP-клієнт (сумісний з TCP-сервером), UDP, UDP multicast.
• Робоча температура: −40…+85 °C; вологість: 5–95 % RH.
• Металевий промисловий корпус з підтримкою монтажу на DIN-рейку.

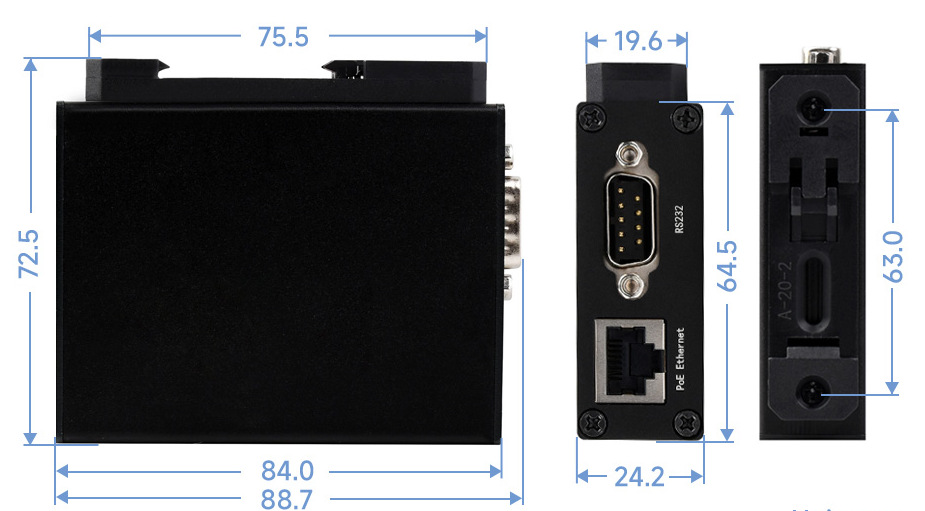

• Габарити: 88.7 × 72.5 × 24.2 мм.
• Вага: 0,148 кг.
• Країна виробника: Made in China.

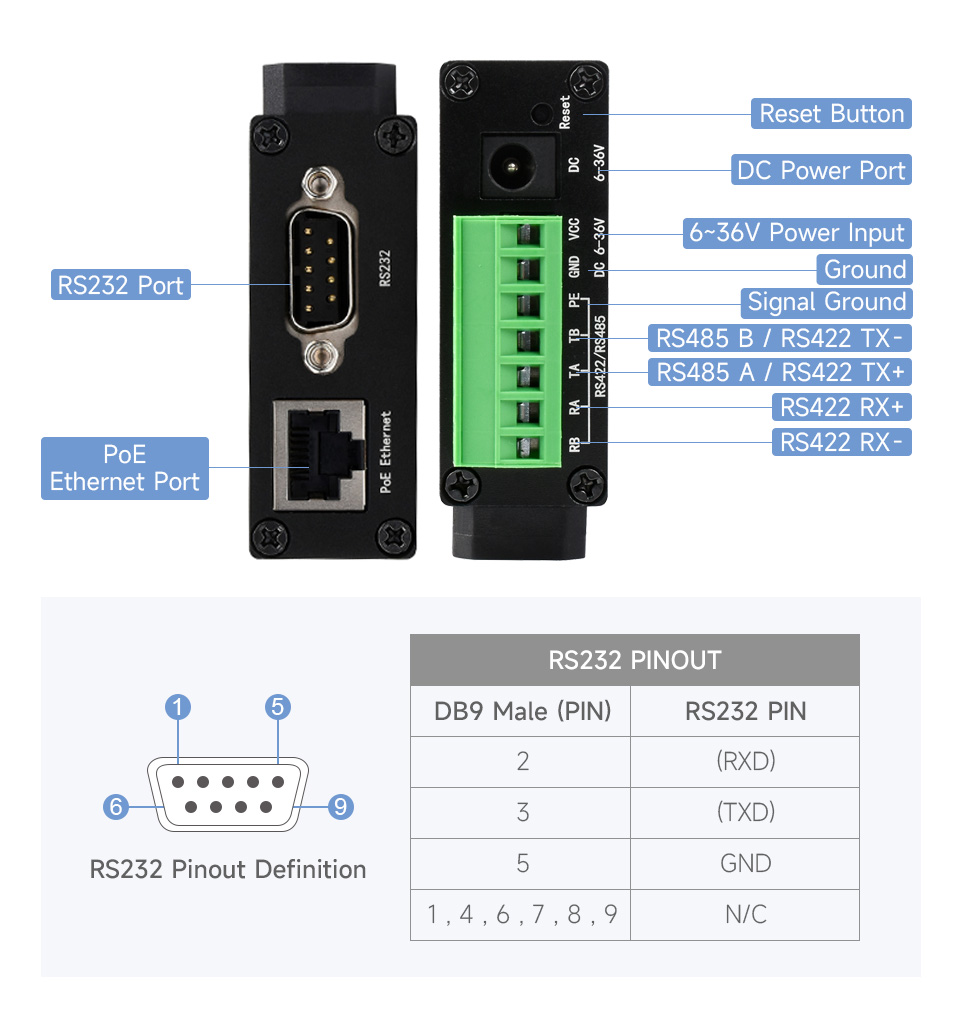

Інтерфейси та підключення

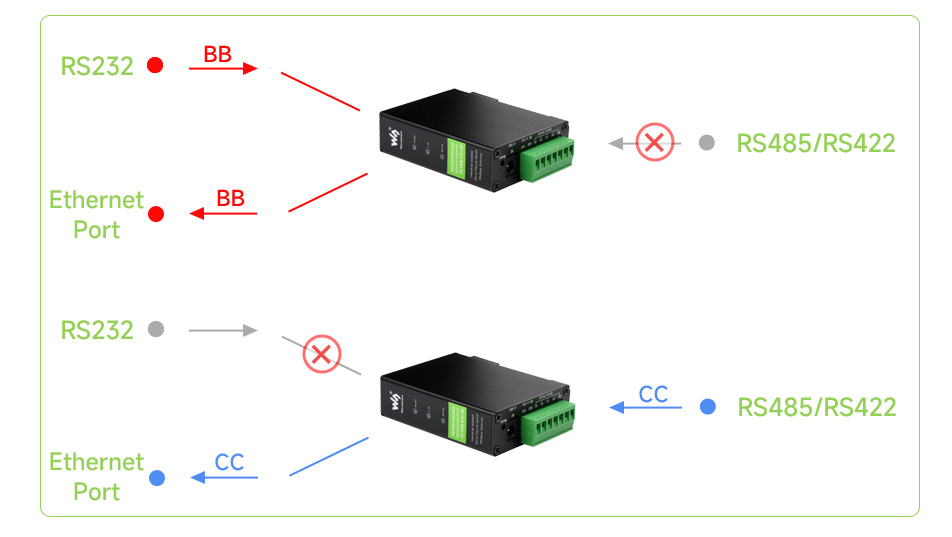

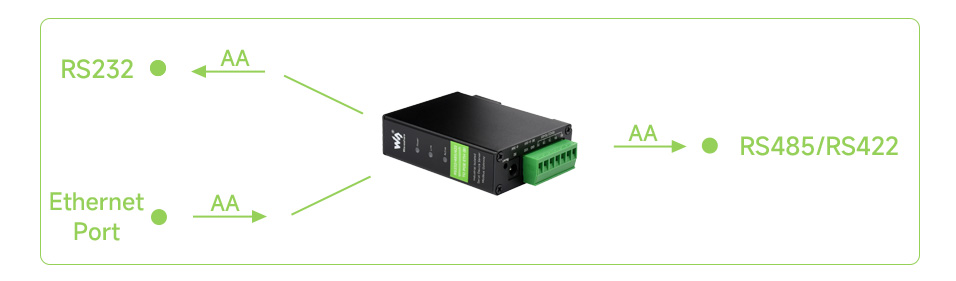

Ethernet-порт може одночасно надсилати дані на три послідовні порти (RS232/RS485/RS422). У зворотному напрямку в кожен момент часу передавати дані в Ethernet може лише один з послідовних інтерфейсів.

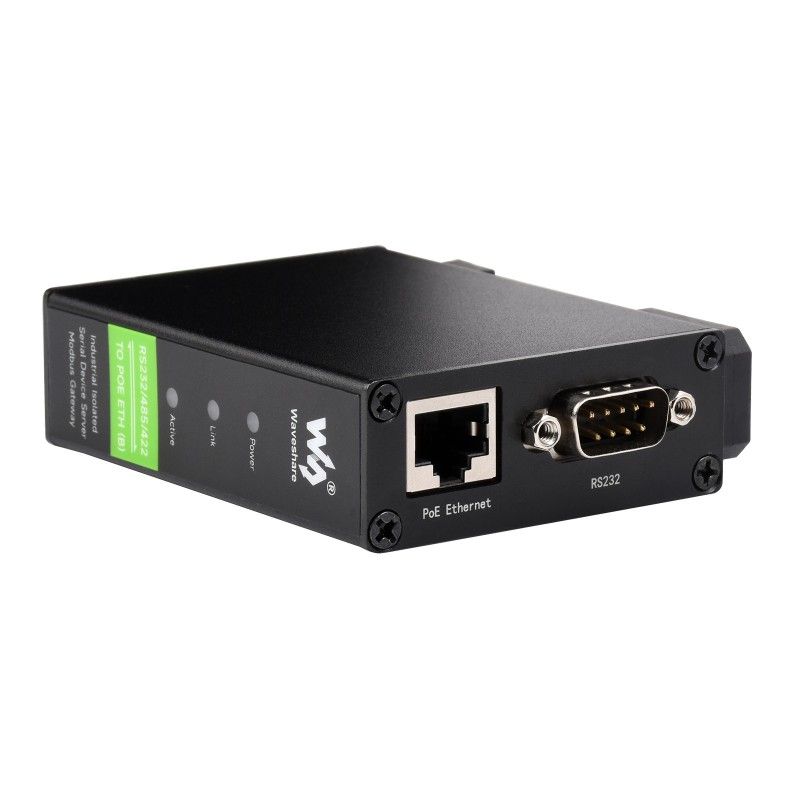

• Інтерфейс (female): RJ45 Ethernet з підтримкою PoE.
• Послідовні порти: ізольовані RS232/RS485/RS422 для підключення приладів збору даних та промислових пристроїв.

Живлення та монтаж

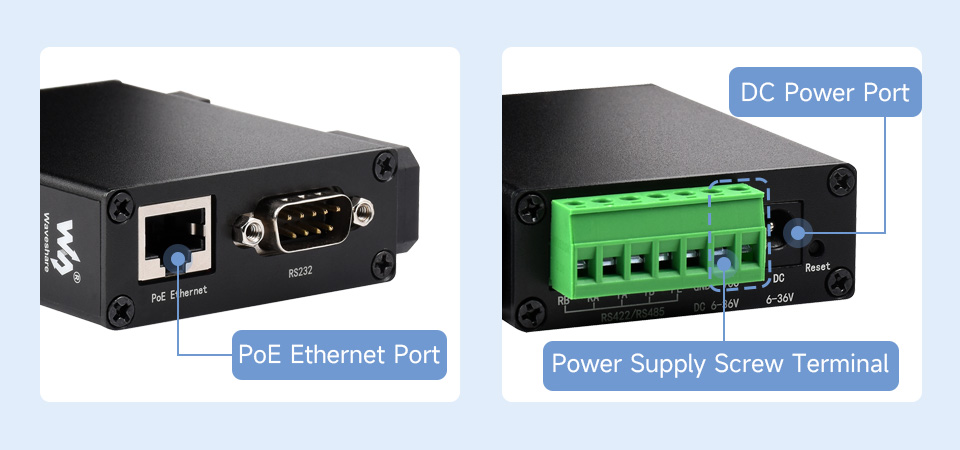

Пристрій підтримує три варіанти живлення з ізоляцією живлення:

1. По Ethernet (PoE), стандарт IEEE 802.3af.

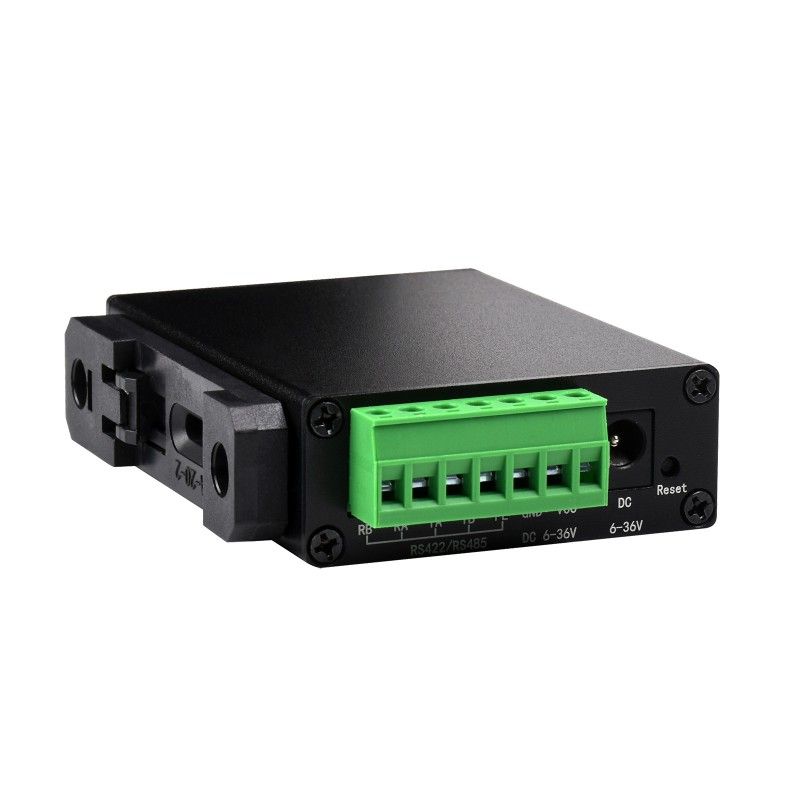

2. Через гвинтову клему, 6–36 В DC.
3. Через роз’єм живлення постійного струму (зовнішній діаметр 5,5 мм, внутрішній 2,1 мм), 6–36 В DC.

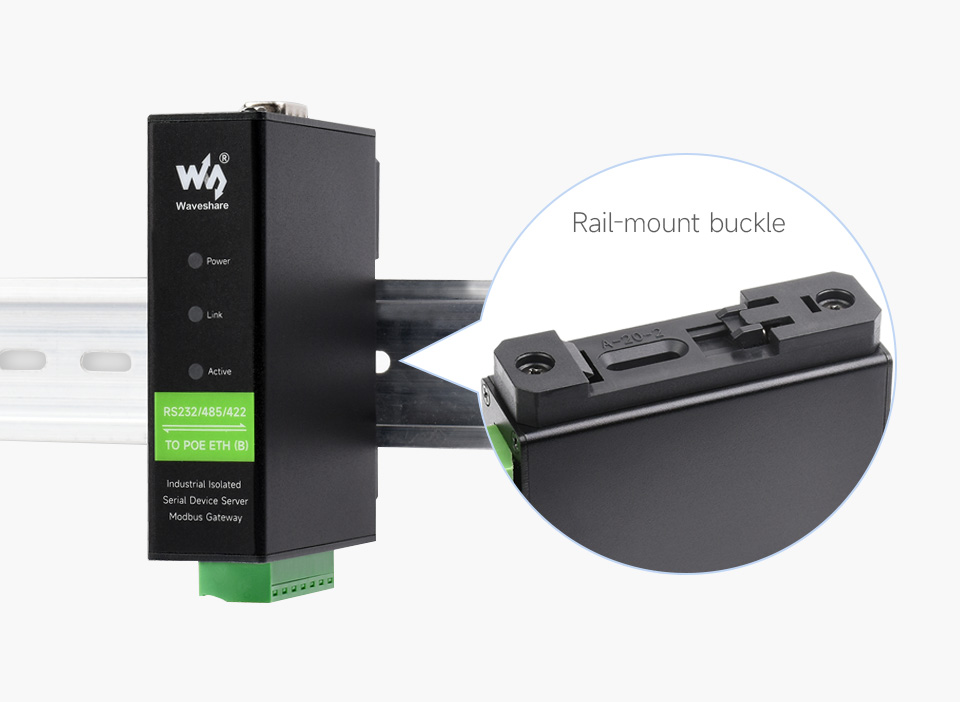

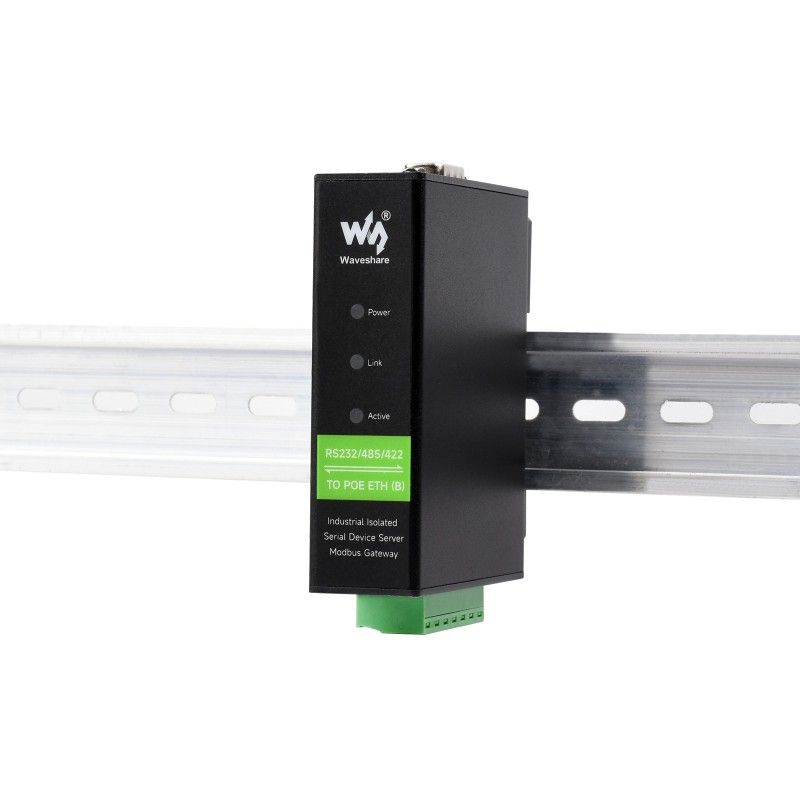

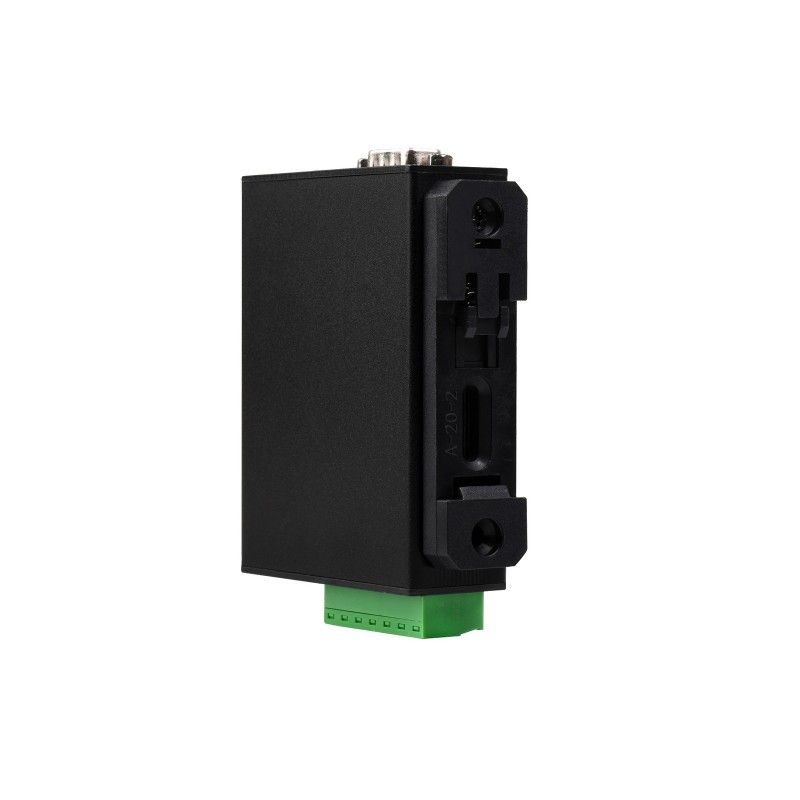

Корпус адаптера розрахований на монтаж на рейку, що спрощує встановлення в шафах автоматизації та промислових щитах.

Програмне забезпечення та мережеві функції

• Налаштування через хост, веб-браузер або бібліотеку функцій керування пристроєм.
• Методи зв’язку: прямий TCP/IP, VCOM.

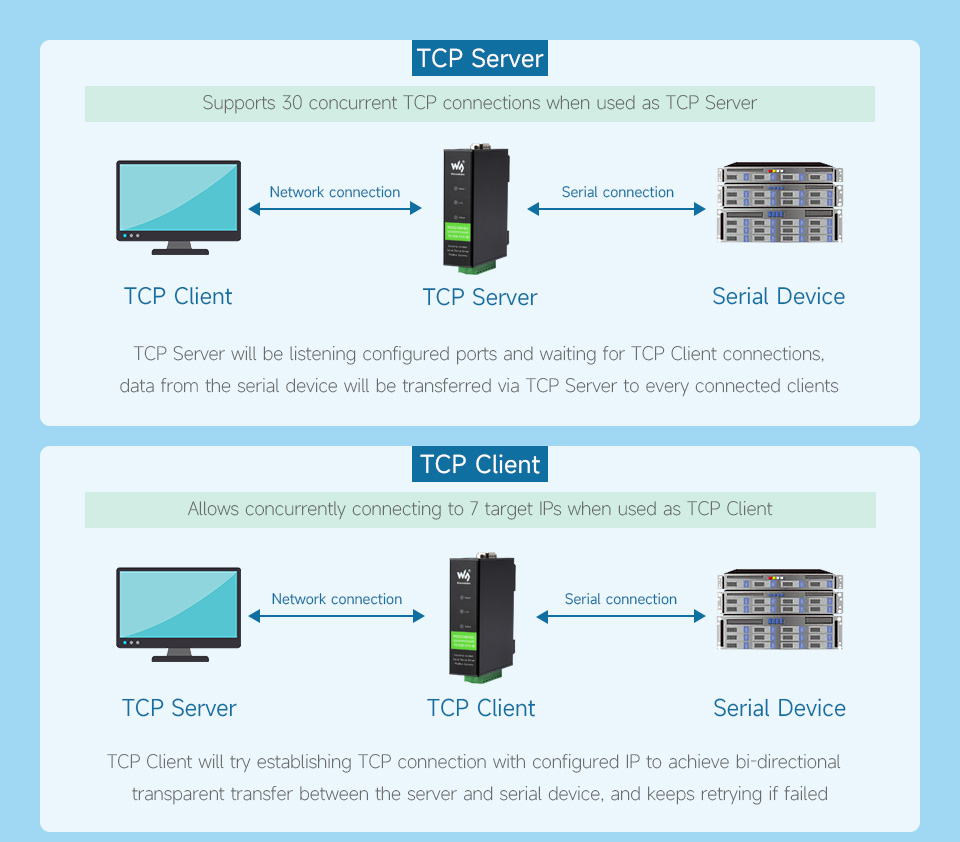

• Мультикомунікаційні режими: TCP-сервер / TCP-клієнт / UDP / UDP Multicast.

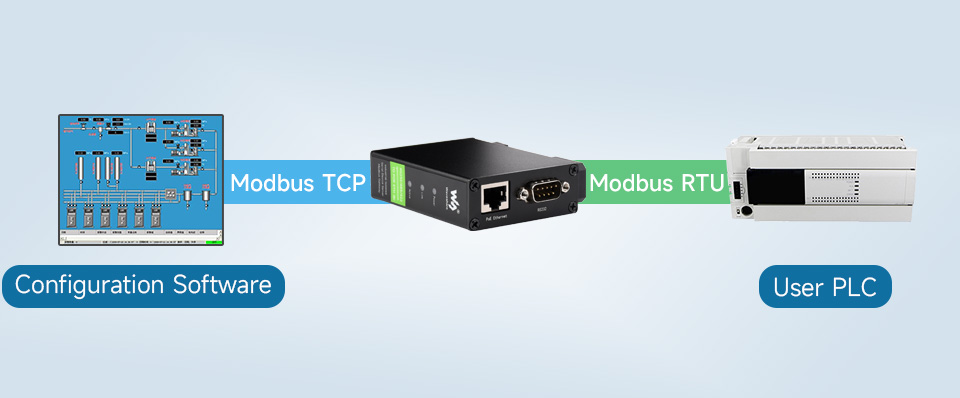

• Шлюз Modbus: підходить для оновлення існуючих мереж Modbus, сумісний зі спеціальним ПЗ конфігурації.
• MQTT/JSON ↔ Modbus: перетворення Modbus RTU та нестандартних послідовних даних у JSON із завантаженням через MQTT або HTTP (POST/GET) на сервер.
• Підтримка повторного опитування кількох хостів і користувацьких пакетів Heartbeat/Registration для ідентифікації пристрою в хмарних системах.

При використанні як шлюз MQTT пристрій може прозоро передавати послідовні дані на MQTT-сервер (зокрема Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet тощо). Дані Modbus RTU або нестандартні RS232 пакети аналізуються у формат JSON і пакуються в MQTT-повідомлення.

У режимі шлюзу збору даних JSON пристрій через RS232 підключається до лічильників та інших приладів, автоматично зчитує їх дані, конвертує у JSON та надсилає на сервер. Підтримуються Modbus RTU, лічильники за протоколом 645 версії 97 і 07, а також інші нестандартні протоколи RS232. Формат JSON та протокол завантаження (MQTT, HTTP POST, HTTP GET) конфігуруються з хоста.

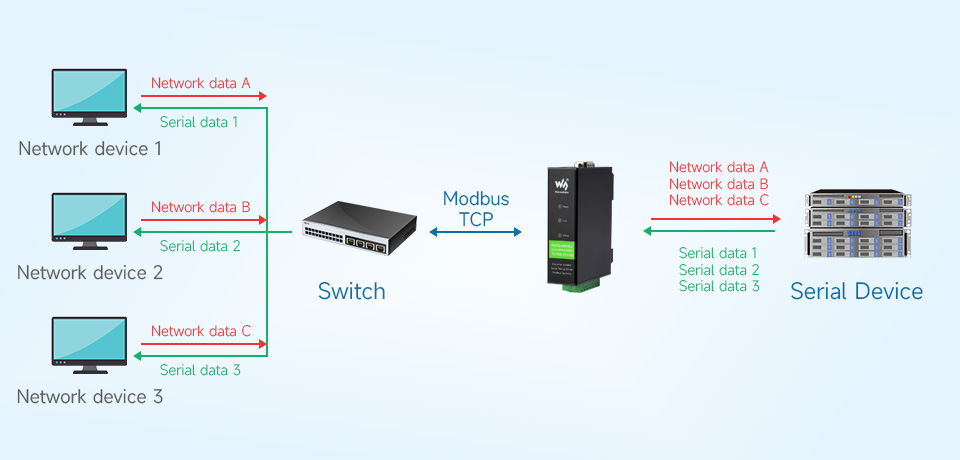

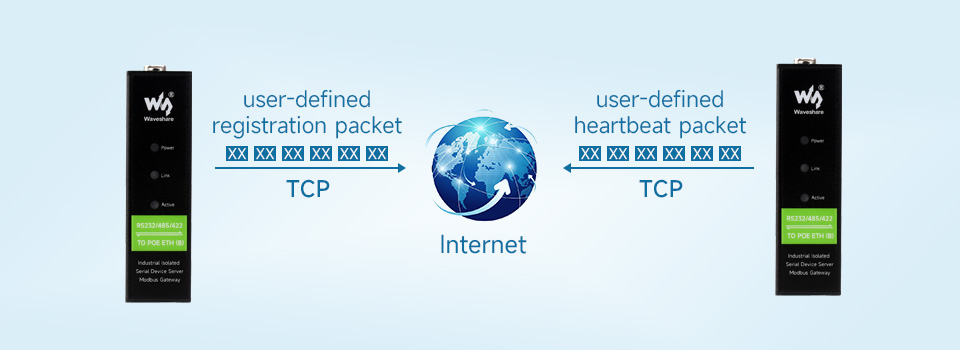

Пристрій підтримує повторне опитування кількох мережевих хостів без перехресних перешкод, а також користувацькі пакети Heartbeat/Registration для ідентифікації у хмарних сервісах.

Інтерфейси, габарити та ресурси

Документація та приклади: детальний опис, схеми підключення та приклади налаштування доступні на Wiki виробника:
www.waveshare.com/wiki/RS232/485/422_TO_POE_ETH_(B).

Комплект поставки

1. Модуль RS232/485/422 TO POE ETH (B) ×1.

Блок живлення до комплекту не входить. Рекомендовано використовувати промислове джерело живлення на DIN-рейку 12 В або PoE-інжектор/комутатор, сумісний з IEEE 802.3af.
