Адаптер USB TO 4CH RS485/422 (25970) – перехідник USB в 4 канали RS485/RS422

Адаптер USB TO 4CH RS485/422 (25970) від Waveshare, модель 25970 – промисловий ізольований конвертер USB Type B в 2-канальний RS485/422 + 2-канальний RS485 з гальванічною розв’язкою, виготовлений Made in China.

Призначення та сумісність

Конвертер USB TO 4CH RS485/422 дозволяє підключати пристрої з інтерфейсами RS485 та RS422 до USB-порту комп’ютера або іншого хоста з USB. Пристрій розрахований на використання в промислових умовах, де важливі електрична ізоляція, стійкість до перешкод і захист ліній зв’язку.

Підтримуються основні ОС: Mac, Linux, Android, Windows 11/10/8.1/8/7, що робить адаптер придатним для налагодження та розширення різноманітних промислових пристроїв послідовного порту.

Основні характеристики

• Ізольований дизайн з гальванічною розв’язкою між USB та RS485/RS422 для підвищеної завадостійкості та безпеки.

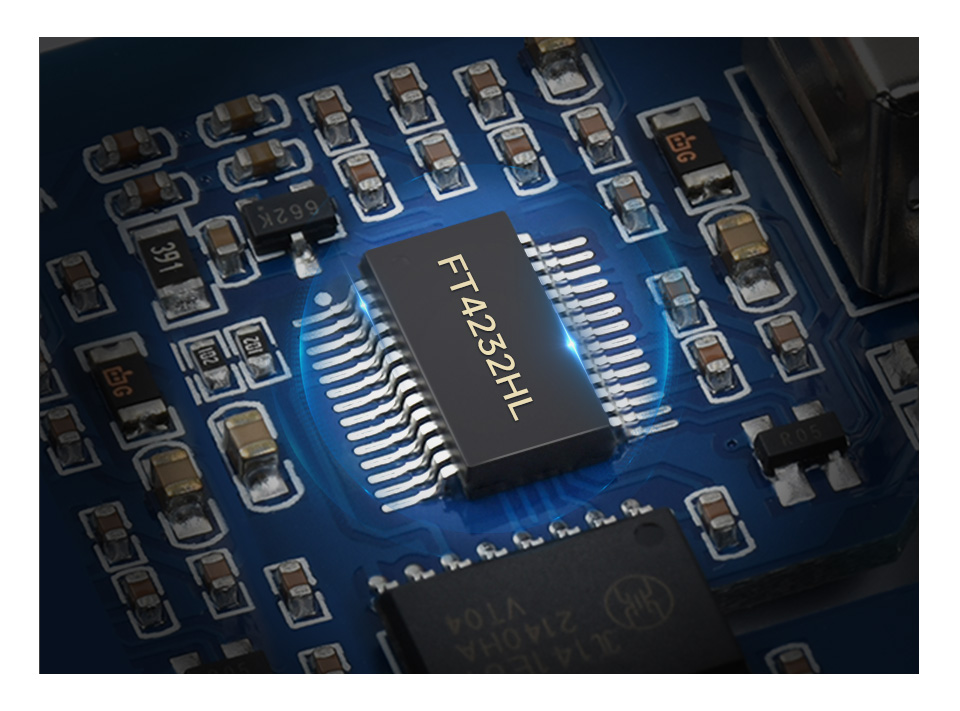

• Оригінальний чіп FT4232HL для конвертації USB в RS485/RS422 та FT232RNL для стабільного, надійного високошвидкісного зв’язку.

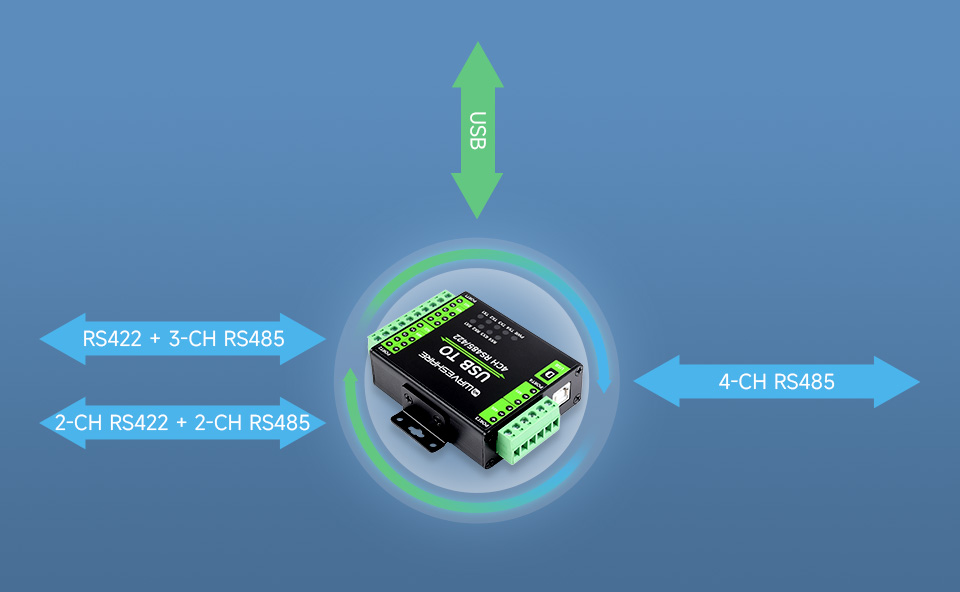

• Підтримка 4 каналів: 2-канальний ізольований RS485/422 + 2-канальний ізольований RS485.
• Металевий корпус промислового класу з можливістю настінного монтажу та встановлення на рейку.
• Вбудоване ізольоване джерело живлення: стабільна ізольована напруга без окремого живлення для ізольованого терміналу.
• Цифрова ізоляція unibody: ізоляція сигналу, висока надійність, низьке енергоспоживання.
• Робоча напруга USB: 5 В, інтерфейс USB - Type B (роз’єм USB-B).
• Робочий температурний діапазон: -15 ~ 70 ℃.

Інтерфейси та підключення

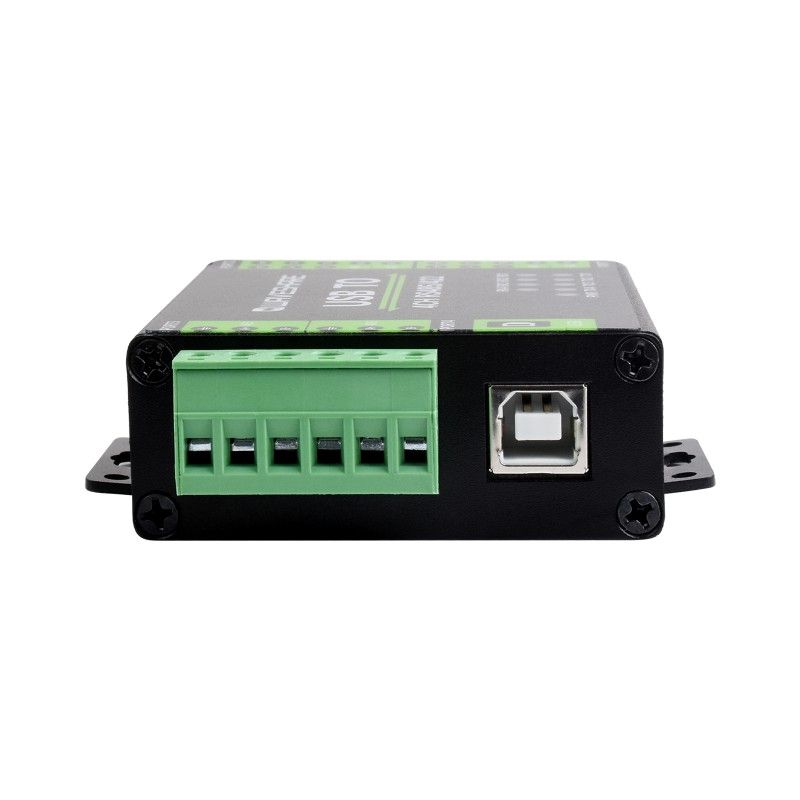

USB

• Робоча напруга: 5 В.
• Роз’єм: USB-B (female).
• Захист: запобіжник із самовідновленням 200 мА, ізольований вихід.

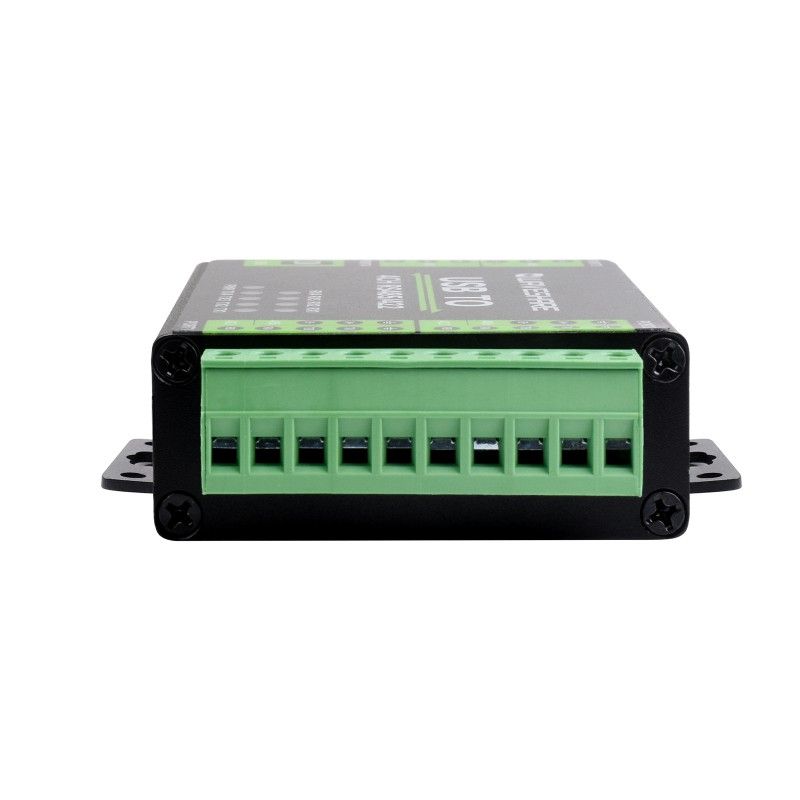

Ізольований RS485/422

• Роз’єм: гвинтова клема.
• Керування напрямком: апаратне автоматичне керування.
• Захист: діод TVS, захист від перенапруги та електростатичного розряду, ізоляція живлення та сигналу.
• Резистор: вбудований зарезервований узгоджувальний резистор 120R, NC за замовчуванням, вмикається перемичкою.
• Режим передачі: точка-багато точок:
  • режим 485: до 32 вузлів (рекомендується використовувати повторювачі для 16 вузлів і більше);
  • режим 422: до 256 вузлів (рекомендується використовувати повторювачі для 16 вузлів і більше).
• Швидкість передачі: 300 біт/с ~ 921600 біт/с.

Ізольований RS485

• Роз’єм: гвинтова клема.
• Керування напрямком: апаратне автоматичне керування.
• Захист: діод TVS, захист від перенапруги та електростатичного розряду, ізоляція живлення та сигналу.
• Резистор: вбудований зарезервований узгоджувальний резистор 120R, NC за замовчуванням, вмикається перемичкою.
• Режим передачі: точка-багато точок (режим 485 до 32 вузлів, рекомендується повторювачі для 16 вузлів і більше).
• Швидкість передачі: 300 біт/с ~ 921600 біт/с.

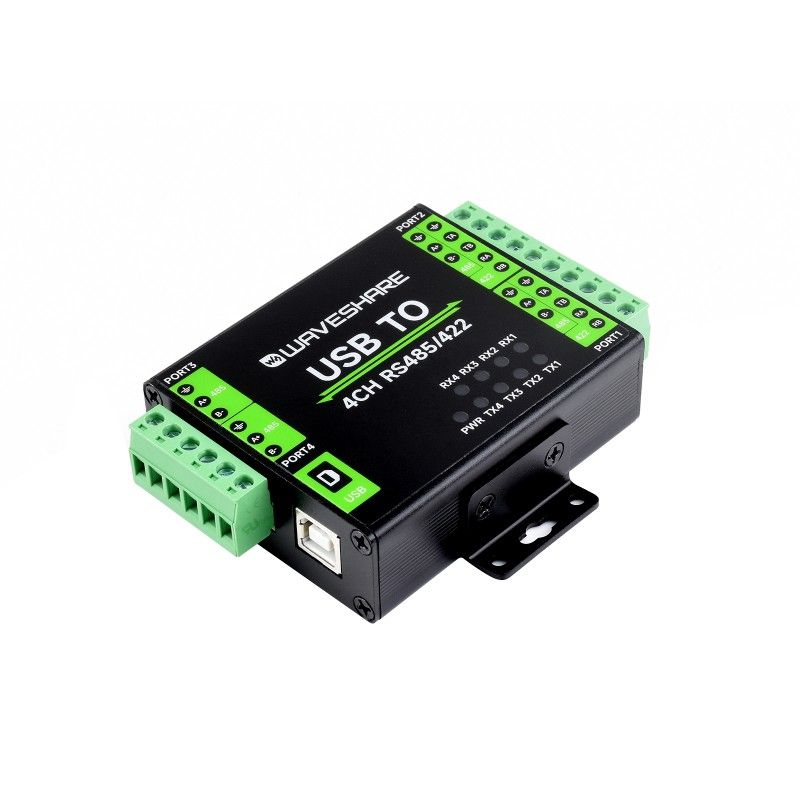

Індикатори

• PWR: червоний індикатор живлення, світиться при наявності напруги по USB.
• TX1~TX4: індикатори передачі, активні при відправленні даних з USB.
• RX1~RX4: індикатори прийому, активні при надходженні даних з послідовних портів.

Захист та надійність

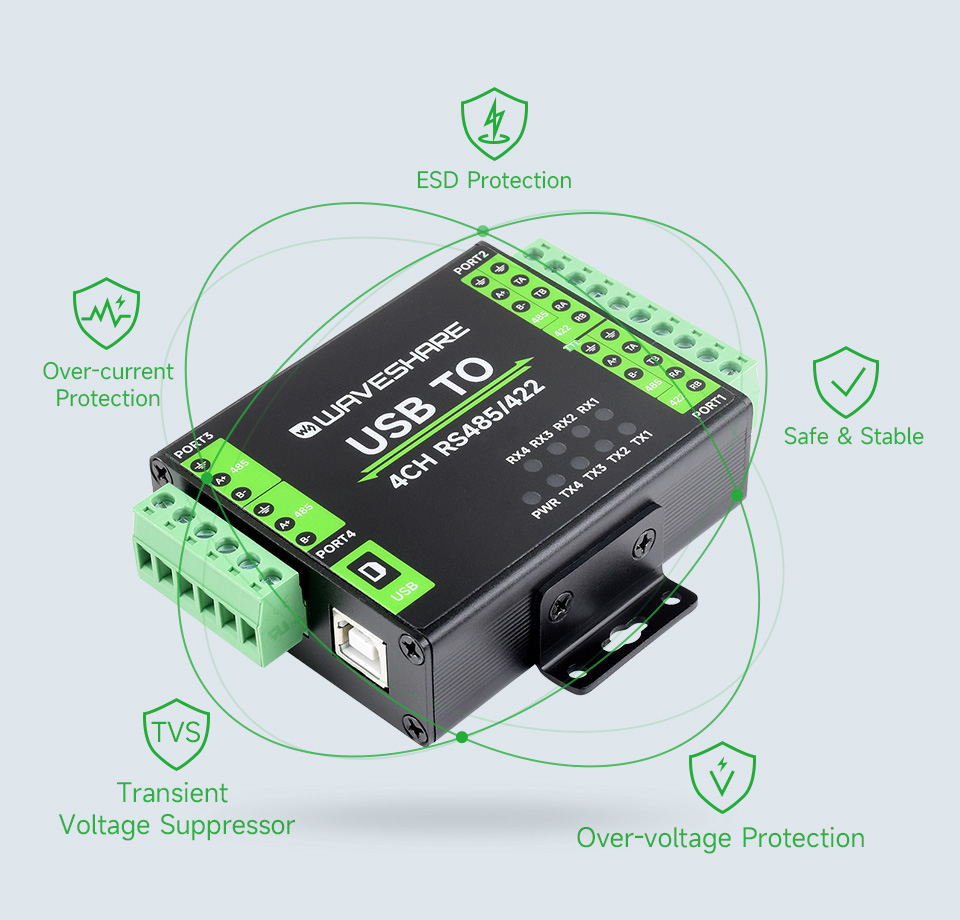

• Вбудований TVS (придушувач перехідної напруги) для придушення стрибків напруги, блискавкозахисту та ESD-захисту.
• Вбудований запобіжник із самовідновленням та захисні діоди для захисту від перевантаження по струму/перенапруги і підвищеної стійкості до ударів.
• Повністю автоматична схема трансивера без затримки для швидкого і стабільного обміну даними без взаємних перешкод між каналами.

Габарити та вага

• Габаритні розміри: 64,15 мм × 78 мм × 24,3 мм.
• Вага: 0,23 кг.

Комплект поставки

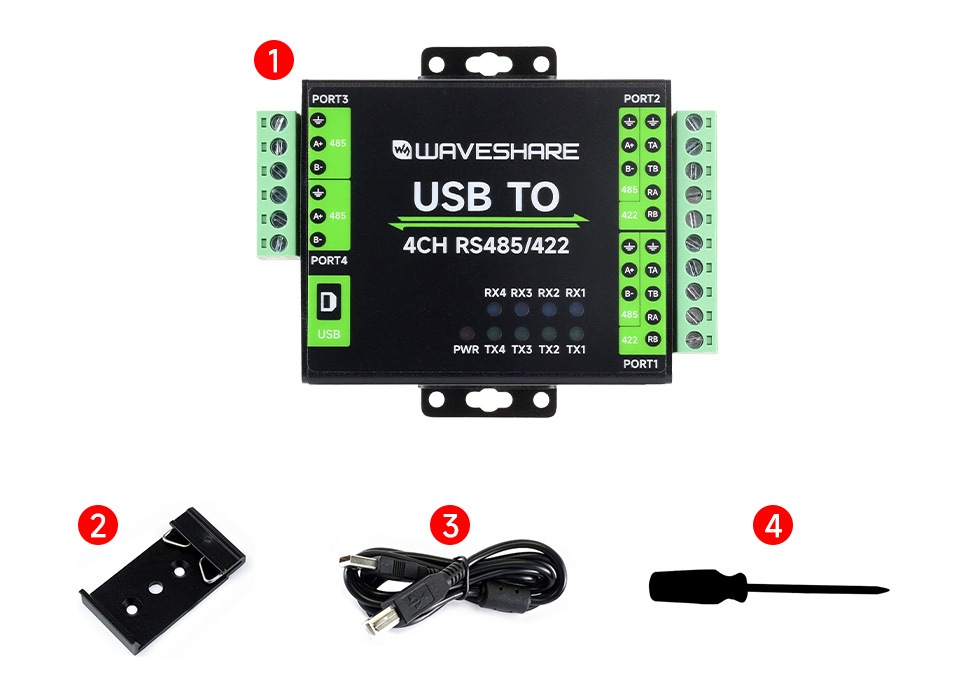

1. USB TO 4CH Serial Converter x1.
2. Кріплення на рейку x1.
3. USB-кабель ~1,2 м x1.
4. Викрутка x1.

Додаткові ресурси

WIKI:
www.waveshare.com/wiki/USB_TO_4CH_RS485/422

Вбудований оригінальний чіп FT232RNL забезпечує стабільний і надійний швидкий зв'язок.

Ізоляція вбудованого джерела живлення забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу. Вбудована цифрова ізоляція unibody забезпечує ізоляцію сигналу, високу надійність, стійкість до перешкод і низьке енергоспоживання.

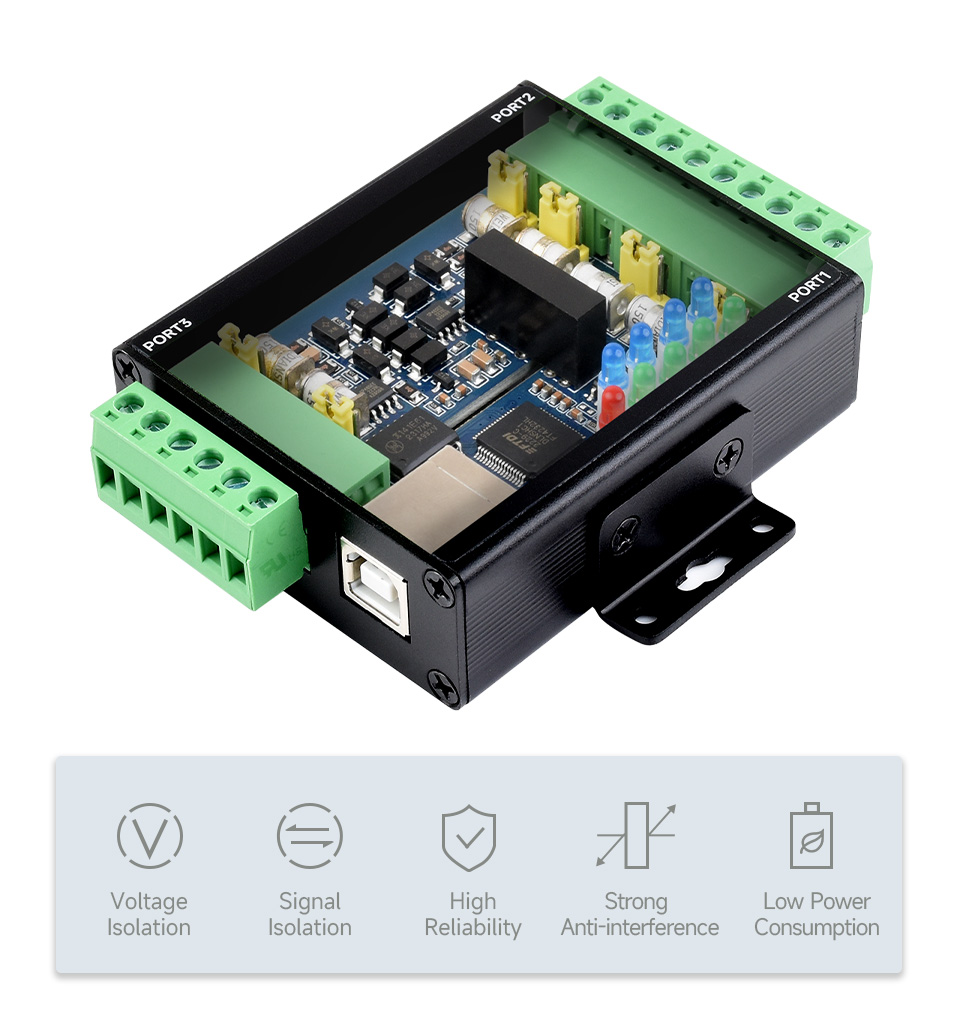

Вбудований TVS, запобіжник із самовідновленням і захисні діоди забезпечують стабільність струму/напруги на виходах, захист від перевантажень і підвищену стійкість до імпульсних перешкод.

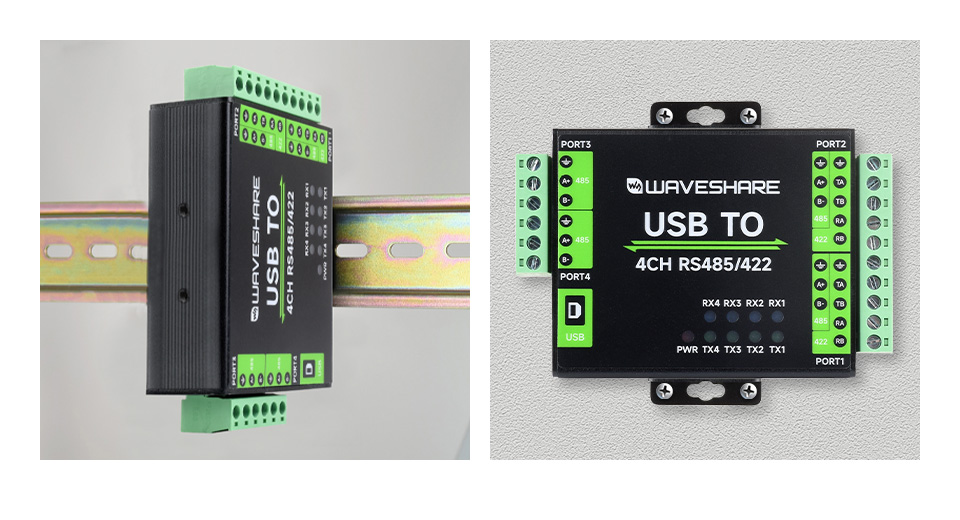

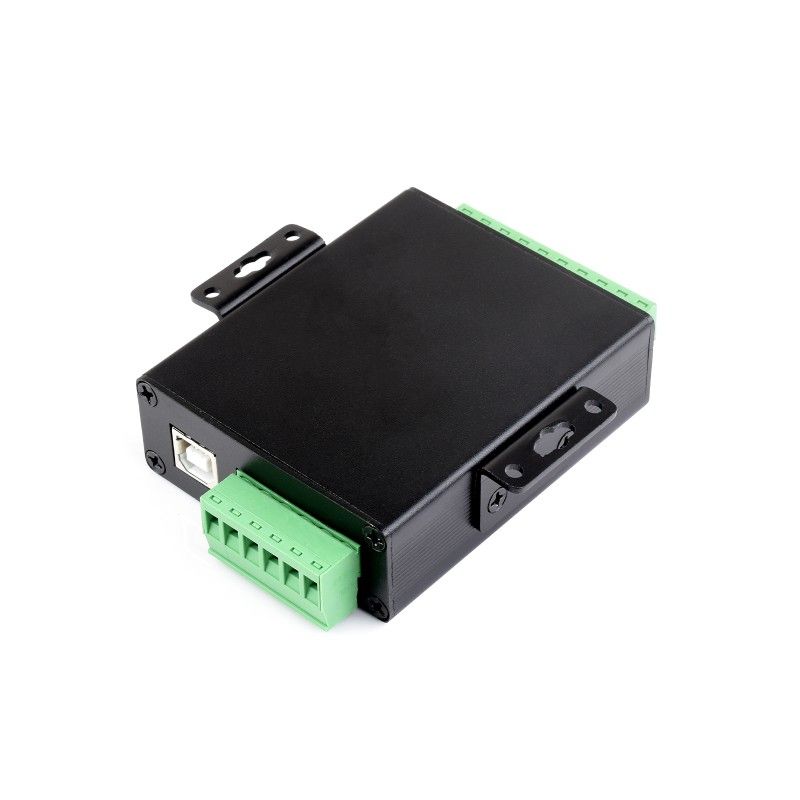

Корпус з алюмінієвого сплаву з піскоструминною обробкою та анодним окисленням, підтримується настінне кріплення та кріплення на рейку.

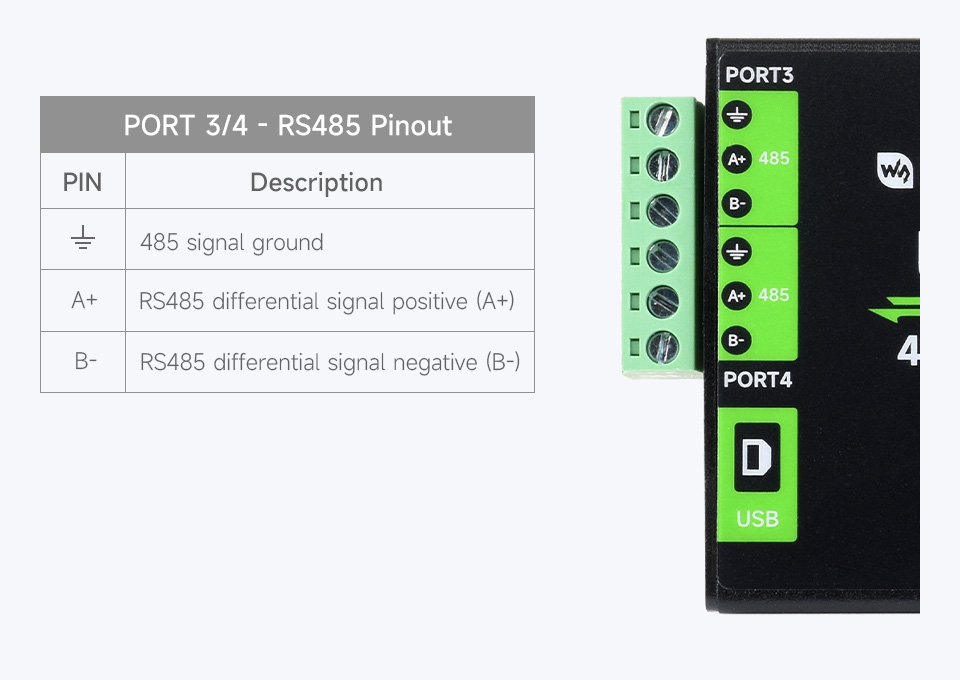

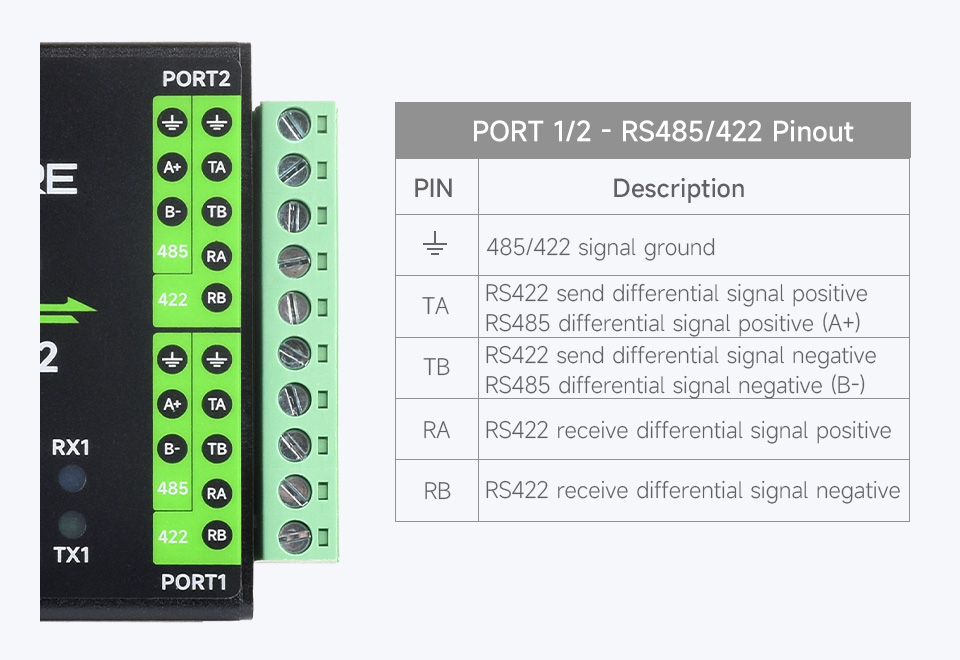

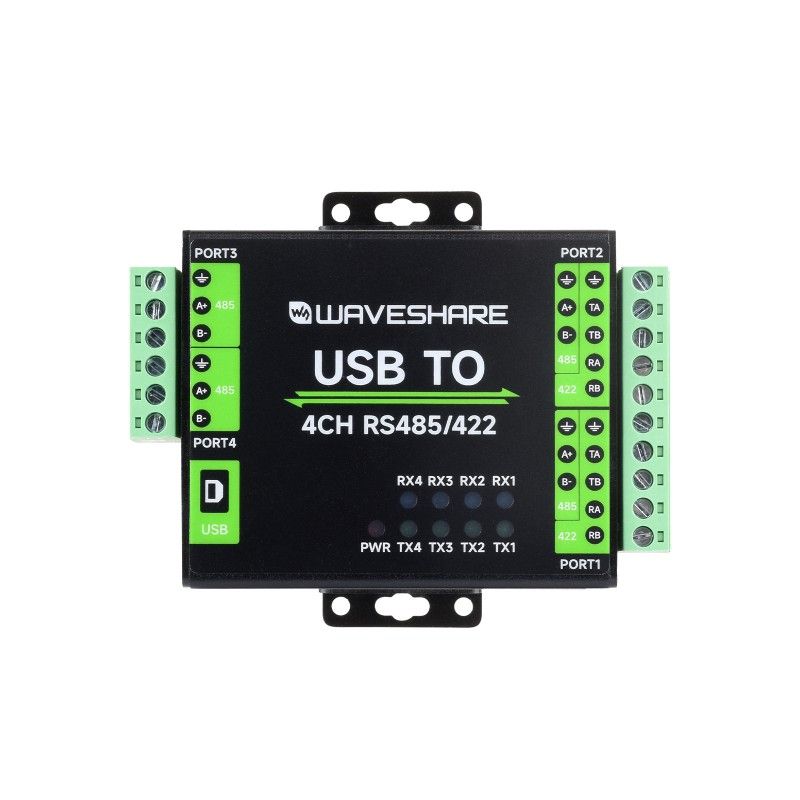

Інтерфейси:

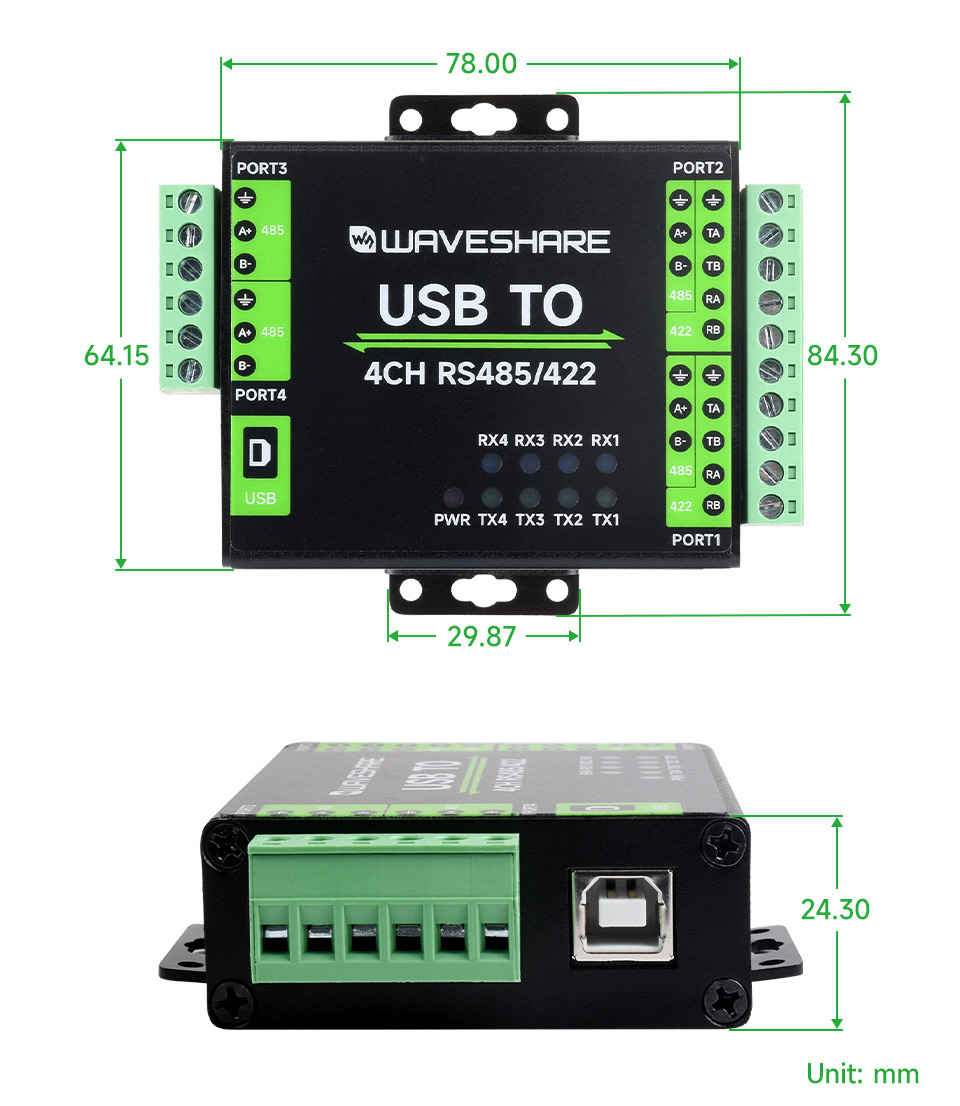

Габаритні розміри: 64,15 мм х 78 мм х 24,3 мм
