Плата STM32H743IIT6 MCU Core Board 16635 для високопродуктивних проектів

STM32H743IIT6 MCU Core Board (16635) — дослідницька плата Waveshare на STM32H743IIT6 (серія STM32H7, Cortex-M7). Схеми, демо-код (C, FreeRTOS, μC/OS-III), STM32CubeMX, KEIL, документація STM32. Made in China.

Розробка, тестування та налагодження високопродуктивних застосунків: вбудовані системи, промислові контролери, Ethernet/USB, навчальні лабораторії, RTOS.

Основні особливості

• Мінімально готова система: генератор, USB power management, роз’єм USB
• Вбудована SDRAM 64 Мбіт
• Усі GPIO на pin header
• Вбудований JTAG/SWD
• Крок роз’ємів 2,0 мм — дочірні плати

Архітектура та елементи плати

1. STM32H743IIT6

• Ядро: Cortex-M7, FPU подвійної точності, Chrom-ART Accelerator
• DSP; до 480 МГц (1027 DMIPS, 2,14 DMIPS/МГц)
• Напруга: 1,62–3,6 В; корпус LQFP176
• Пам’ять: 2 МБ Flash, 1 МБ RAM (864 КБ user + 192 КБ TCM + 4 КБ backup)
• Периферія (основне): 6×SPI, 4×USART, 4×UART, LPUART, 3×I²S, 4×I²C, 2×FDCAN, Quad-SPI, DCMI, 4×SAI, FMC, 2×SDMMC, 10×TIM, 5×LPTIM, LTDC, SPDIFRX, HDMI-CEC, SWPMI, HRTIM, RNG, DM2D тощо
• USB 2.0 OTG FS; USB 2.0 OTG HS (зовнішній HS PHY через ULPI)
• Ethernet MAC 10/100
• ADC 3×16-bit; DAC 2×12-bit
• Debug: JTAG/SWD, IAP

• 2. IC42S16400J / IS42S16400J — SDRAM 1M×16×4 banks (64 Мбіт)
• 3. STMPS2151STR — USB power switch
• 4. AMS1117-3.3 — стабілізатор 3,3 В
• 5. Генератор 8 МГц
• 6. Генератор 32,768 кГц (RTC)
• 7. Кнопка Reset
• 8. LED VBUS
• 9. LED PWR
• 10. Перемикач живлення: 5 V in або USB
• 11. Режим завантаження (BOOT0)
• 12. Роз’єм JTAG/SWD
• 13. USB (device і/або host)
• 14. Pin header — VCC, GND, усі IO
• 15. Перемички POWER: VBAT (система / зовнішнє, напр. акумулятор); VREF (VCC або окремий контакт)
• 16. Перемичка OTG: замкнути для USB OTG/HOST; розімкнути — від’єднати від відповідного IO

Налагодження та підключення

Серія STM32 Open — повний доступ до IO через 2,0 мм: власні shield, дисплеї, пам’ять, модулі. USB OTG FS/HS і Ethernet MAC — мережа та USB без додаткової базової плати.

Габарити, Wiki та комплект

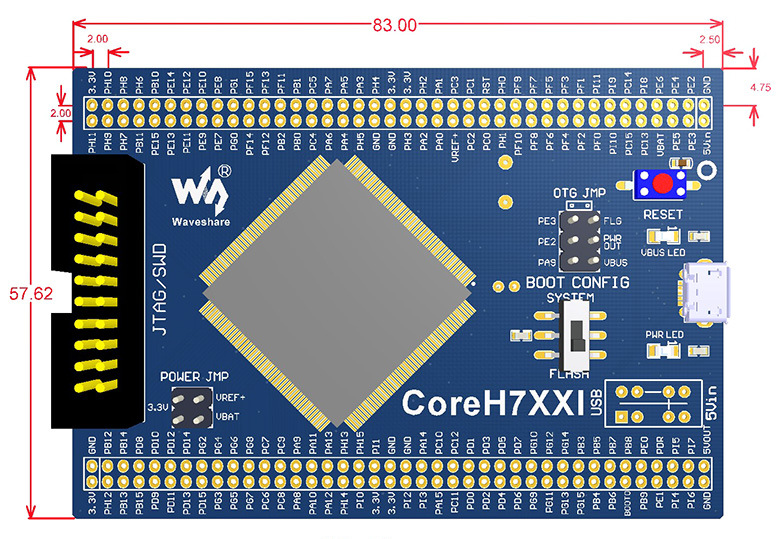

Розміри: 83 × 58 мм

Wiki: www.waveshare.com/wiki/CoreH743I — схеми, C, KEIL, STM32CubeMX, FreeRTOS, μC/OS-III.

Комплект:

1. Плата CoreH743I × 1
2. Кабель USB type A → micro B × 1

Вага: 0,075 кг
