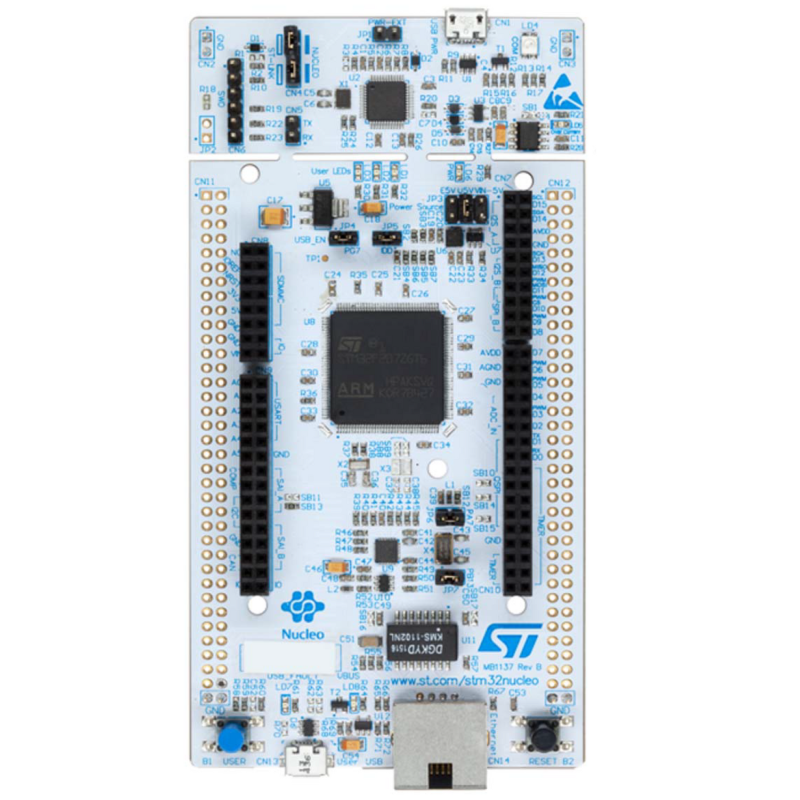

NUCLEO-F207ZG: потужна плата розробки STM32 для професійних проєктів

NUCLEO-F207ZG High Performance — високопродуктивна плата формату STM32 Nucleo‑144 на мікроконтролері STM32F207ZGT6U (32‑біт, до 120 МГц, Arm Cortex‑M3), Flash 1 МБ, тип носія плати — MB1137.

Плати Nucleo‑144 дають доступний спосіб перевіряти ідеї й збирати прототипи з різним балансом швидкодії й споживання енергії на базі STM32. Роз’єми ST Zio (із сумісністю з Arduino Uno V3) та ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований налагоджувач/програматор ST‑LINK.

У комплекті з платформою доступні бібліотеки й приклади в екосистемі STM32Cube MCU.

Призначення та застосування NUCLEO-F207ZG

NUCLEO-F207ZG від STMicroelectronics (модель V32921, серія STM32 Nucleo Boards, країна виробництва: Китай) — для розробки, налагодження й прототипування вбудованих систем на STM32F207ZGT6U. Підходить для мережевих пристроїв з Ethernet, USB‑рішень, навчальних стендів і швидкого старту проєктів на Arm Cortex‑M3.

Загальні характеристики

• MCU: STM32 у корпусі LQFP144.
• Індикація та керування: три користувацькі світлодіоди, дві користувацькі кнопки та кнопка скидання.
• RTC‑кварц: 32,768 кГц.
• Роз’єми:
  • роз’єм розширення SWD;
  • ST Zio (у т. ч. роз’єм розширення Arduino Uno V3);
  • ST morpho.
• Живлення: ST‑LINK, USB VBUS або зовнішнє джерело.
• ST‑LINK: вбудований налагоджувач/програматор із підтримкою повторного перечислення USB (re‑enumeration): пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• ПЗ: бібліотеки та приклади в пакеті STM32Cube MCU.
• IDE: IAR, Keil MDK, STM32CubeIDE та інші середовища для STM32.

Особливості плати та інтерфейси

• Зовнішній або внутрішній SMPS для живлення ядра (V_CORE).
• Ethernet, сумісний із IEEE 802.3 (2002).
• USB OTG full speed — режим OTG або лише пристрій.
• Роз’єми периферії на платі: USB Micro‑AB або USB Type‑C; Ethernet RJ45.
• Сумісність із екосистемою Arm Mbed Enabled.

Завдяки Ethernet RJ45, USB OTG і роз’ємам ST Zio / ST morpho плату зручно використовувати в прототипах промислових контролерів, мережевих шлюзів, логерів даних і навчальних проєктів із підключенням до мережі та ПК.

Структура, розміри та комплект поставки

Структура плати STM32 Nucleo‑144

Габаритні розміри (плата MB1137)

• Відлагоджувальна плата NUCLEO-F207ZG — 1 шт.

Живлення можливе від USB (через ST‑LINK або USB VBUS) або від зовнішнього джерела — зручно для автономних макетів. Вбудований ST‑LINK спрощує прошивання та налагодження без додаткового обладнання.
