STMicroelectronics NUCLEO-U575ZI-Q плата розробки на базі STM32U575ZI

NUCLEO-U575ZI-Q
Ultra‑Low‑Power · STM32U575ZIT6Q · STM32 Nucleo‑144 · Cortex‑M33 160 МГц · Flash 2 МБ · SRAM 786 КБ · MB1549

Відлагоджувальна плата STM32 Nucleo‑144 на базі STM32U575ZIT6Q (Arm Cortex‑M33 з TrustZone, до 160 МГц), Flash 2 МБ, SRAM 786 КБ (типово для STM32U575xI за даташитом ST), тип носія MB1549, корпус LQFP144. Суфікс -Q у назві плати відповідає варіанту з внутрішнім SMPS для зниження споживання в активних режимах.

Плати Nucleo‑144 дають доступний спосіб перевіряти ідеї й збирати прототипи на STM32. Роз’єми ST Zio (з розширенням Arduino Uno V3) і ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований ST‑LINK (STLINK‑V3E на цій моделі).

Бібліотеки та приклади — у пакеті STM32CubeU5.

NUCLEO-U575ZI-Q (STMicroelectronics) підходить для розробки, тестування й навчальних проєктів на 32‑бітному MCU з акцентом на енергоефективність і безпеку. Країна виробництва: Китай.

Загальні характеристики

• MCU: STM32U575ZIT6Q, LQFP144.
• Світлодіоди та кнопки: три користувацькі LED; дві користувацькі кнопки та RESET.
• RTC‑кварц: 32,768 кГц.
• Роз’єми та виводи:
  • SWD;
  • ST Zio (зокрема сумісність із Arduino Uno V3);
  • ST morpho.
• Живлення: ST‑LINK, USB VBUS або зовнішні джерела.
• ST‑LINK (STLINK‑V3E): повторне перечислення USB (re‑enumeration); пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• ПЗ: бібліотеки та приклади в STM32CubeU5.
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.

Особливості плати та інтерфейси

• SMPS: внутрішнє імпульсне джерело для живлення логіки (V_CORE).
• USB FS: лише режим пристрою (sink), роз’єм USB Type‑C.
• Ethernet: RJ45, сумісність з IEEE 802.3 (згідно з документацією ST для цієї плати).
• STLINK‑V3E — вбудований відладчик/програматор.

Завдяки ST Zio та ST morpho плата сумісна з багатьма платами розширення, зокрема шилдами Arduino Uno V3. STLINK‑V3E дає програмування й налагодження без додаткового обладнання — зручно для лабораторій, університетів і вбудованих проєктів.

Елементи, габарити та комплект поставки

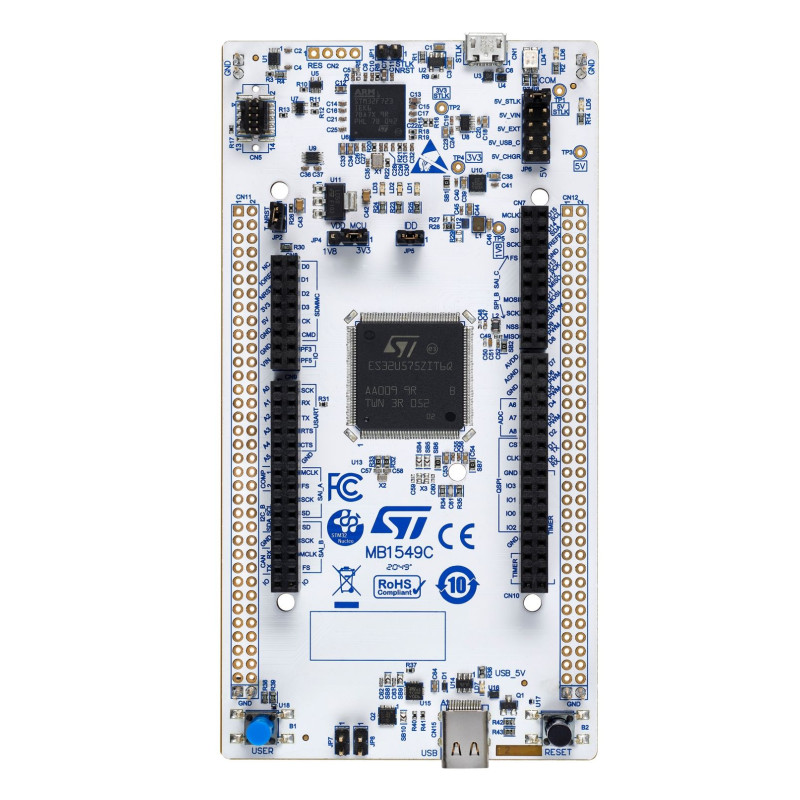

Вигляд плати:

Габаритні розміри (носій MB1549):

Комплект поставки

• Відлагоджувальна плата NUCLEO-U575ZI-Q — 1 шт.

Для старту достатньо під’єднати плату через USB, встановити STM32CubeIDE або іншу підтримувану IDE й використати приклади з STM32CubeU5.
