NUCLEO-F722ZE: потужна плата розробки на базі STM32F7

Відлагоджувальна плата NUCLEO-F722ZE
STM32 Nucleo‑144 · STM32F722ZET6U · Cortex‑M7 216 МГц · Flash 512 КБ · MB1137

Високопродуктивна плата STM32 Nucleo‑144 на базі STM32F722ZET6U (32‑біт, до 216 МГц, Arm Cortex‑M7 з FPU), Flash 512 КБ, тип носія MB1137.

Плати Nucleo‑144 дають змогу швидко перевіряти ідеї й збирати прототипи з різним балансом швидкодії й споживання на STM32.

Роз’єми ST Zio (у т. ч. Arduino Uno V3) та ST morpho спрощують підключення шилдів і модулів. Окремий зонд не потрібен — на платі є вбудований налагоджувач і програматор ST‑LINK.

Бібліотеки та приклади — у пакеті STM32Cube MCU.

Призначення та можливості NUCLEO-F722ZE

NUCLEO-F722ZE (STMicroelectronics) — відлагоджувальна плата для розробки, тестування й прототипування на STM32F7. Зручна для навчальних лабораторій, прототипів вбудованих систем і пристроїв із USB OTG, а також для роботи з ядром Arm Cortex‑M7.

Завдяки ST Zio та ST morpho плата сумісна з широким спектром шилдів Arduino Uno V3 і модулів розширення. Вбудований ST‑LINK спрощує налагодження й програмування без зовнішніх програматорів.

Серія: STM32 Nucleo Boards. Країна виробництва: Китай.

Загальні характеристики

• MCU: STM32 у корпусі LQFP144.
• Індикація та керування: три користувацькі світлодіоди; дві користувацькі кнопки та кнопка скидання.
• RTC‑кварц: 32,768 кГц.
• Роз’єми:
  • роз’єм розширення SWD;
  • ST Zio (у т. ч. роз’єм розширення Arduino Uno V3);
  • ST morpho.
• Живлення: ST‑LINK, USB VBUS або зовнішнє джерело.
• ST‑LINK: вбудований налагоджувач/програматор із підтримкою повторного перечислення USB (re‑enumeration): пристрій масового зберігання, віртуальний COM‑порт, порт налагодження.
• ПЗ: бібліотеки та приклади в пакеті STM32Cube MCU.
• IDE: IAR, Keil MDK, STM32CubeIDE та інші середовища для STM32.

Особливості плати та інтерфейси

• Зовнішній або внутрішній SMPS для живлення ядра (V_CORE).
• USB: OTG full speed, роз’єм Micro‑AB (конфігурація NUCLEO‑F722ZE на MB1137 за UM1974).
• Сумісність із екосистемою Arm Mbed Enabled.

USB OTG full speed зручний для реалізації USB‑пристроїв і налагодження через віртуальний COM‑порт.

Практичне застосування та сумісність

• Розробка прошивок для STM32F7 у STM32CubeIDE, IAR, Keil MDK.
• Навчання програмуванню Arm Cortex‑M7, робототехніці та IoT.
• Прототипування Arduino‑сумісних рішень через ST Zio / ST morpho.
• Пристрої та стенди з USB OTG; мережеві функції — зовнішніми модулями за потреби.

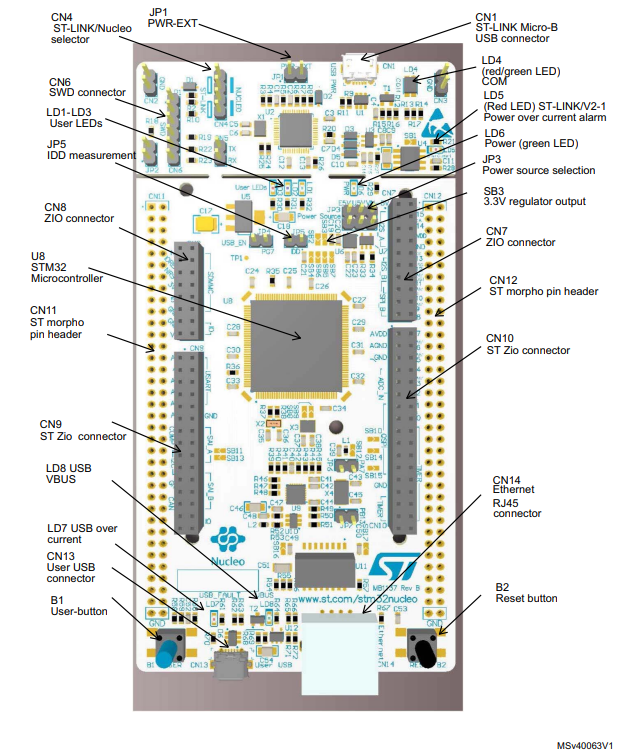

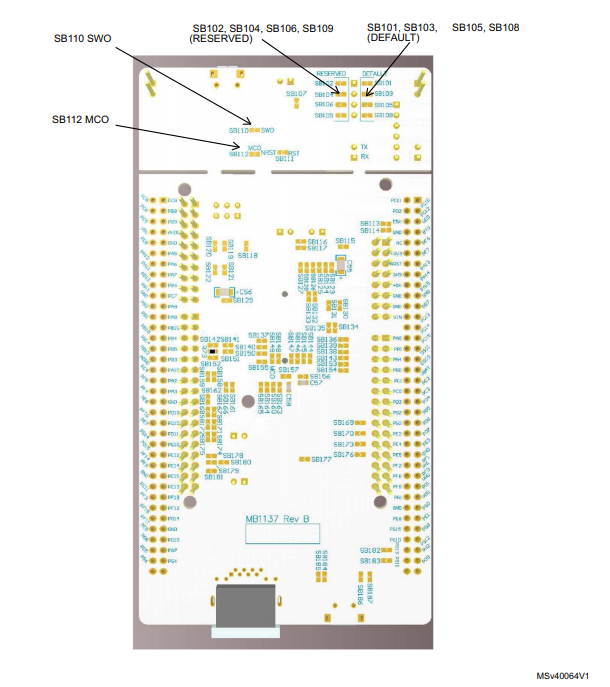

Розташування елементів і габарити

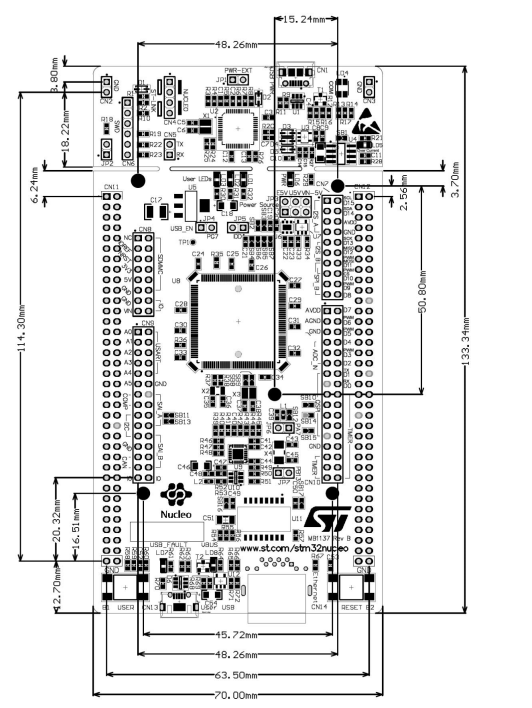

Габаритні розміри (плата MB1137)

Комплект поставки

• Відлагоджувальна плата NUCLEO-F722ZE — 1 шт.
