Плата розробки OpenH743I-C Standard STM32H7 Development Board 16884

OpenH743I-C Standard · STM32H743IIT6 · Waveshare · 16884

OpenH743I-C Standard (16884) — плата розробки на STM32H743IIT6: материнська плата + модуль CoreH743I. Виробник Waveshare, серія STM32 Open, країна виробництва: Китай.

Призначення та можливості

Комплект для розробки, налагодження й навчання на STM32H743IIT6 (Arm Cortex‑M7). Зручний для Ethernet, USB OTG FS/HS, LCD, аудіо (I2S/SAI), камери (DCMI), зовнішньої пам’яті (SDRAM, SDMMC, QSPI, FMC), CAN, SPI, I2C, USART/UART.

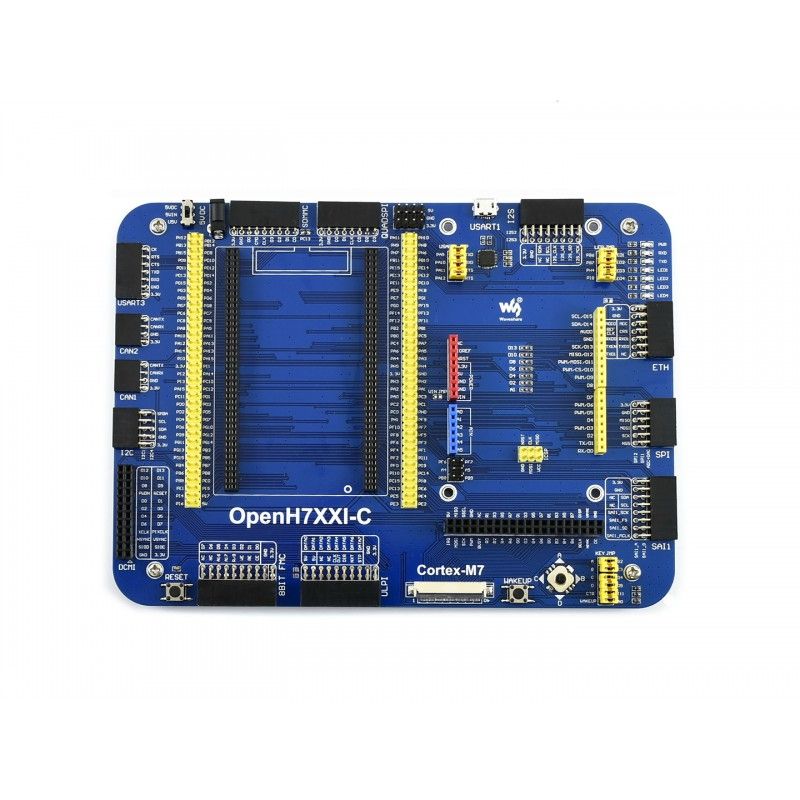

Елементи базової плати

• Роз’єм модуля MCU: підключення CoreH743I.
• Arduino: шилди Arduino.
• DCMI: камера.
• FMC 8‑біт: зовнішня шина; наприклад NAND Flash.
• ULPI: зовнішній USB HS PHY (у MCU є HS MAC/PHY інтерфейс ULPI, фізичний PHY — окремо).
• ЖК 1: 10,1″ / 7″ / 4,3″ (за підтримкою Waveshare).
• ЖК 2: 4,3″.
• SAI1: аудіо.
• ICSP: Arduino ICSP.
• SPI: DataFlash, SD, MP3 тощо; для SPI1 можливі лінії під зовнішні АЦП/ЦАП за схемою.
• Ethernet: посадкове місце / роз’єм під модуль PHY.
• I2S / I2C: аудіо та I2C‑периферія.
• USART1: USB‑UART (CP2102).
• QUADSPI: зовнішня SPI‑Flash (наприклад W25Qxx).
• SDMMC: microSD із вищою швидкістю за SPI.
• USART3: RS232 / RS485 / USB‑UART тощо.
• CAN1 / CAN2.
• I2C1 / I2C4: EEPROM, розширення портів, IMU тощо.
• GPIO MCU: виведення сигналів на роз’єми.
• 5 V DC, шина 5 V / 3,3 V (спільна GND із периферією).
• Джерело живлення: 5 V DC або USB (USART1).
• CP2102, світлодіоди, джойстик (5 напрямків), WAKE UP, RESET.
• Перемички: USART1, LED, KEY, Arduino (A4/A5) — див. вікі Waveshare для демо‑зв’язків.

Модуль CoreH743I та STM32H743IIT6

• STM32H743IIT6: Arm Cortex‑M7, FPU DP, Chrom‑ART™, DSP; до 480 МГц (~1027 DMIPS за маркетинговою оцінкою 2,14 DMIPS/МГц); 1,62–3,6 В; LQFP176; Flash 2 МБ; SRAM 1 МБ (864 КБ + 192 КБ TCM + 4 КБ backup за класифікацією ST). Периферія: 6×SPI, 4×USART, 4×UART, 1×LPUART, 3×I2S, 4×I2C, 2×FDCAN, QSPI, DCMI, 4×SAI, FMC, 2×SDMMC, таймери, LTDC, SPDIFRX, HDMI‑CEC, SWPMI, COMP, OPAMP, HRTIM, RNG, DMA2D, MDIO, USB OTG FS, USB OTG HS (через ULPI + зовнішній PHY), ETH MAC 10/100, 3×ADC 16‑біт, 2×DAC 12‑біт; налагодження JTAG/SWD, IAP. Повний опис — RM0433 / DS.
• SDRAM IS42S16400J: 64 Мбіт (4M×16, 4 банки) ≈ 8 МБ (у первинному тексті помилково зустрічалося «IC42…»).
• STMPS2151STR — лінія USB VBUS/захист (за схемою).
• AMS1117‑3.3 — 3,3 В.
• HSE 8 МГц, LSE 32,768 кГц.
• RESET, VBUS LED, PWR LED.
• Живлення: 5 VIN або USB.
• BOOT0, JTAG/SWD, USB OTG (device/host за схемою).
• Роз’єми розширення: VCC, GND, GPIO.
• Перемички POWER / VBAT / VREF / OTG — за вікі.

Габарити, живлення та ресурси

Габарити: 135 × 185 мм. Живлення: 5 V DC або USB (залежно від перемичок і конфігурації USART1 / OTG).

Ресурси: waveshare.com/wiki/OpenH743I-C

Комплектація (Standard)

• Плата OpenH743I-C — 1 шт.
• Кабель USB Type‑A — Micro‑B — 1 шт.
• Кабель USB Type‑A гніздо — Micro‑B вилка — 1 шт.
• Набір перемичок (4‑pin / 2‑pin) — 1 компл.
• Адаптер живлення 5 V — 1 шт.

1. 2. 3. 4. 5.

Вага: 0,327 кг.
