Плата розробки OpenH743I-C Package A STM32H7 (16885) для STM32 проектів

OpenH743I-C Package A · STM32H743IIT6 · Waveshare · 16885

OpenH743I-C Package A (16885) — комплект розробника на STM32H743IIT6: базова (материнська) плата та модуль CoreH743I. Модульність і набір інтерфейсів зручні для створення й тестування застосунків на STM32.

Функціональні можливості та призначення

OpenH743I-C Package A — Waveshare (модель 16885, серія STM32 Open), країна виробництва: Китай. MCU STM32H743IIT6: Arm Cortex‑M7 до 480 МГц, Flash 2 МБ, SRAM 1 МБ (за даташитом ST). Підходить для вбудованих систем із Ethernet, USB OTG, аудіо, дисплеями, зовнішньою пам’яттю, камерою та іншими периферійними інтерфейсами.

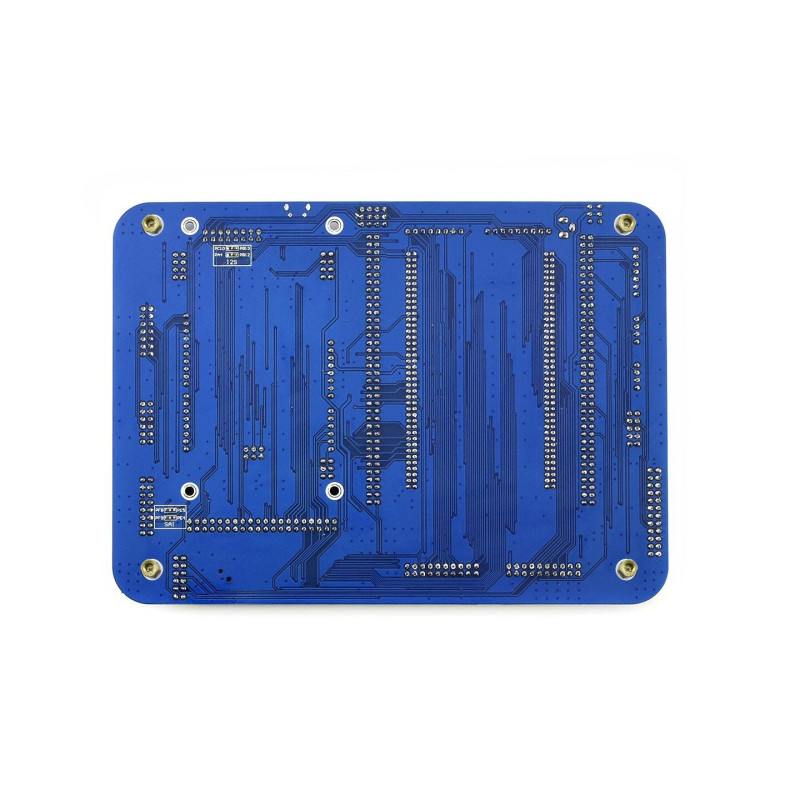

Базова плата: інтерфейси та розширення

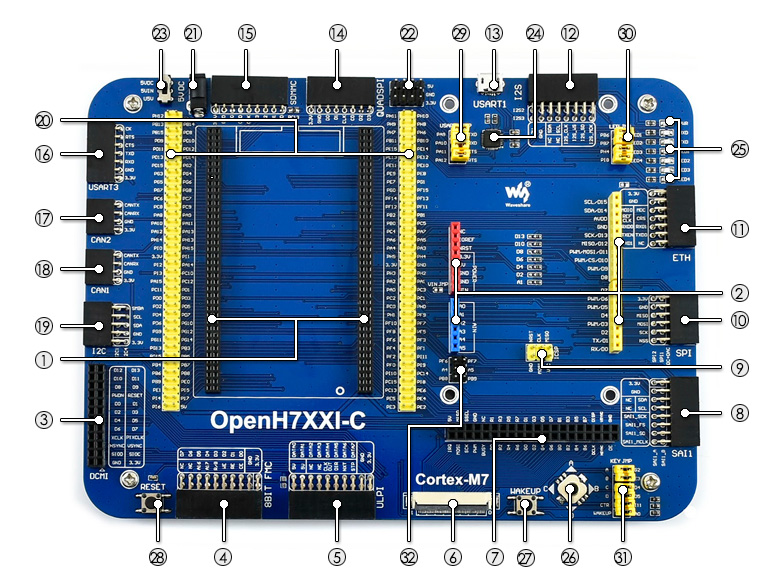

Призначення елементів базової плати:

• Роз’єм модуля MCU: для підключення CoreH743I.
• Arduino: сумісність із шилдами Arduino.
• DCMI: підключення камери.
• FMC 8‑біт: зовнішня шина; наприклад NAND Flash тощо.
• ULPI: підключення зовнішнього USB HS PHY (у H743 контролер HS є, PHY — зовнішній).
• ЖК 1: для дисплеїв 10,1″ / 7″ / 4,3″ (за документацією Waveshare).
• ЖК 2: для 4,3″ дисплея.
• SAI1: аудіомодуль.
• ICSP: інтерфейс Arduino ICSP.
• SPI: DataFlash (AT45DBxx, W25Qxx), SD, MP3‑модулі тощо; SPI1 може використовуватися як лінії для зовнішнього АЦП/ЦАП за схемою плати.
• Ethernet: роз’єм/посадкове місце під мережевий модуль (у комплекті Package A зазвичай йде плата PHY).
• I2S / I2C: аудіо та I2C‑периферія.
• USART1: USB‑UART на CP2102.
• QUADSPI: послідовна зовнішня Flash (наприклад W25Qxx).
• SDMMC: високошвидкісний доступ до microSD порівняно з SPI.
• USART3: RS232 / RS485 / USB‑UART тощо (зовнішні модулі).
• CAN1 / CAN2: CAN‑модулі.
• I2C1 / I2C4: EEPROM, порт розширення, IMU тощо.
• Роз’єми GPIO MCU: виводи для розширення.
• Живлення 5 V DC, шина 5 V / 3,3 V (узгодження GND із вашою периферією).
• Джерело живлення: 5 V DC або USB (USART1).
• CP2102: USB↔UART.
• Світлодіоди: індикація I/O та стану програми.
• Джойстик: п’ять напрямків.
• WAKE UP: кнопка / вихід із режимів сну (за схемою).
• RESET.
• Перемички USART1 / LED / KEY / Arduino (A4–A5): вибір між демо‑зв’язками з прикладів Waveshare і вільним підключенням — див. схему та вікі; для KEY друга частина опису перекладена з російської й узгоджена: «замкніть — сигнал іде на піни за замовчуванням для демо; розімкніть — маршрутизація через користувацькі перемички».

Модуль CoreH743I та MCU

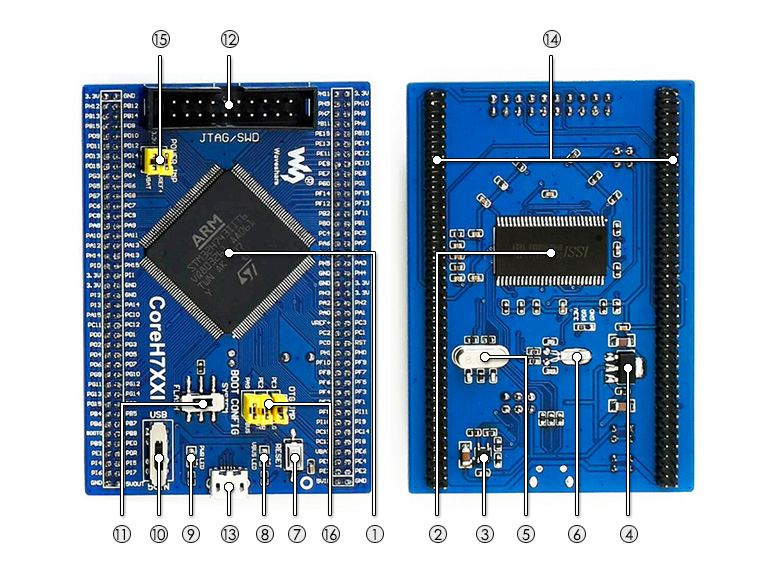

Призначення елементів CoreH743I:

• STM32H743IIT6: Arm Cortex‑M7 + FPU DP, Chrom‑ART™, DSP; до 480 МГц; живлення 1,62–3,6 В; LQFP176; Flash 2 МБ; SRAM 1 МБ (розподіл за даташитом: зокрема 864 КБ + 192 КБ TCM + 4 КБ backup). Периферія (скорочено): USB OTG FS/HS (HS через ULPI + PHY), ETH MAC, LTDC, DMA2D, QSPI, FMC, SDMMC, DCMI, SAI, численні SPI/UART/USART/I2C/CAN/таймери тощо; 3× ADC 16‑біт, 2× DAC 12‑біт.
• Зовнішня SDRAM: IS42S16400J — 64 Мбіт (організація 4M×16, 4 банки), еквівалентно 8 МБ корисної пам’яті (раніше в тексті помилково фігурувало «1 Мбіт×16»).
• STMPS2151STR: захист/розподіл USB VBUS (за схемою Waveshare).
• AMS1117‑3.3: стабілізатор 3,3 В.
• HSE 8 МГц, LSE 32,768 кГц (RTC).
• RESET, індикатори VBUS та PWR.
• Живлення: 5 VIN або USB (перемикач).
• BOOT0: вибір режиму завантаження.
• JTAG / SWD для налагодження та програмування.
• USB OTG: режими host/device за конфігурацією та перемичкою OTG.
• Роз’єми розширення: VCC, GND, GPIO.
• Перемички POWER / VBAT / VREF / OTG: за вікі Waveshare (VBAT — акумулятор; VREF — опорна напруга для АЦП).

JTAG / SWD, габарити та ресурси

JTAG і SWD:

Ресурси: waveshare.com/wiki/OpenH743I-C

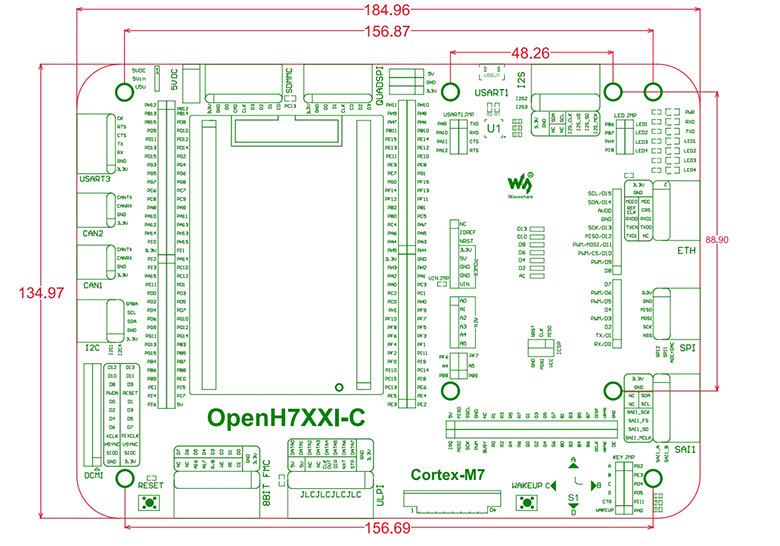

Габарити:

Комплектація (Package A)

Стандартний пакет:

• Плата OpenH743I-C — 1 шт.
• Кабель USB Type‑A — Micro‑B — 1 шт.
• Кабель USB Type‑A гніздо — Micro‑B вилка — 1 шт.
• Набір перемичок (2.54 мм) — 1 компл.
• Блок живлення 5 V — 1 шт.

1. 2. 3. 4. 5.

Пакет плат‑аксесуарів:

• РК 4,3″ із ємнісним сенсором — 1 шт.
• Плата Ethernet (DP83848) — 1 шт.
• Плата USB HS (USB3300) — 1 шт.
• Аудіоплата (WM8960) — 1 шт.
• Плата microSD — 1 шт.
• Камера OV2640 — 1 шт.
• Плата DataFlash W25Qxx — 1 шт.
• Кабель USB Type‑A — Mini‑B — 1 шт.
• Кабель USB Type‑A гніздо — Mini‑B вилка — 1 шт.
• Мережевий кабель Ethernet — 1 шт.
• Шлейф FFC 40‑pin (контакти з протилежного боку) — 1 шт.
• Кріплення — 1 компл. (4 шт.)

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

11. 12.

Вага: 0,607 кг.
