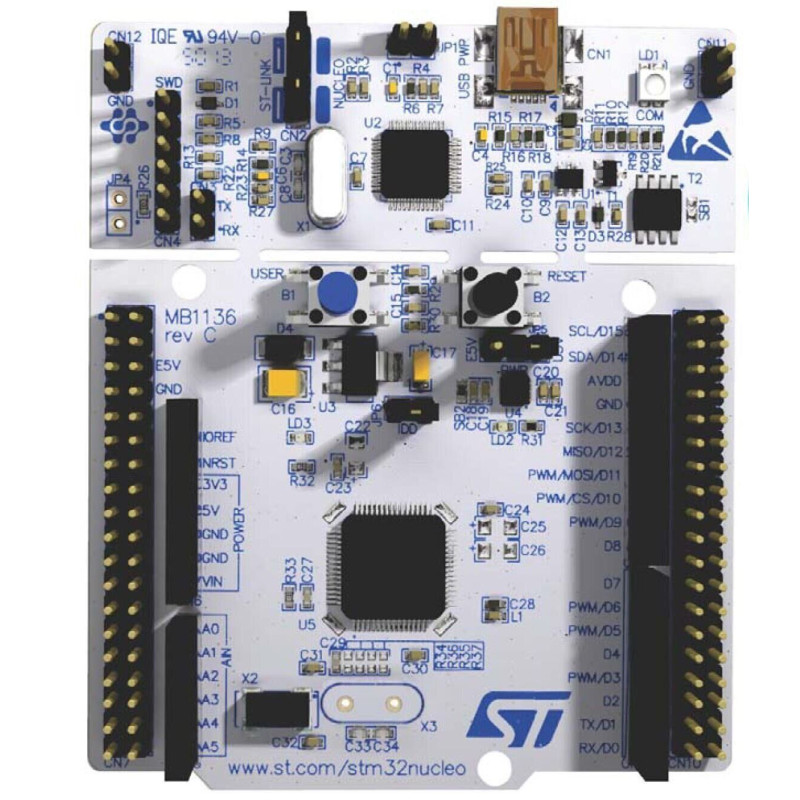

Плата розробника NUCLEO-L476RG для проєктів на STM32

NUCLEO-L476RG
Ultra‑Low‑Power · STM32L476RGT6U · STM32 Nucleo‑64 · Cortex‑M4 80 МГц · Flash 1 МБ · SRAM 128 КБ · MB1136

Відлагоджувальна плата STM32 Nucleo‑64 з низьким енергоспоживанням на базі STM32L476RGT6U (Arm Cortex‑M4 з FPU, до 80 МГц), Flash 1 МБ, SRAM 128 КБ (типово для STM32L476xG за даташитом ST), тип носія MB1136, корпус LQFP64.

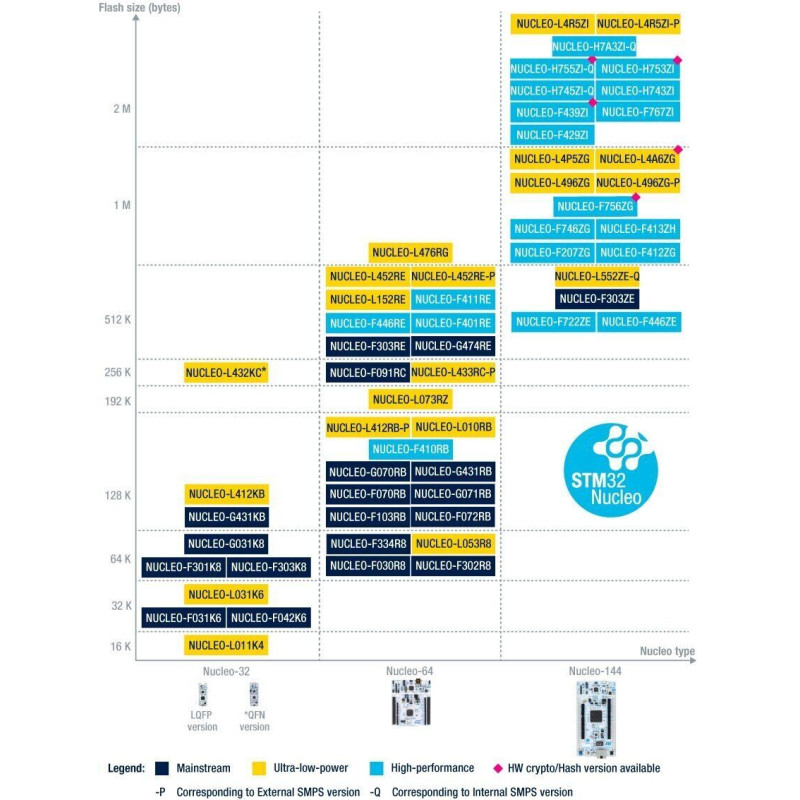

Плати Nucleo‑64 дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з різним балансом швидкодії й споживання.

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Опис та призначення NUCLEO-L476RG

NUCLEO-L476RG (STMicroelectronics) — відлагоджувальна плата серії STM32 Nucleo Boards для розробки, тестування й налагодження енергоефективних вбудованих систем, прототипів керування та вимірювальної апаратури.

Основні особливості

• MCU: STM32L476RGT6U, 32‑біт, до 80 МГц, Arm Cortex‑M4 з FPU, LQFP64.
• RTC‑кварц: 32,768 кГц.
• Розширення: Arduino Uno V3 і ST morpho.
• ST‑LINK/V2‑1: вбудований відладчик/програматор; повторне перечислення USB (re‑enumeration); віртуальний COM‑порт, пристрій масового зберігання, порт налагодження.

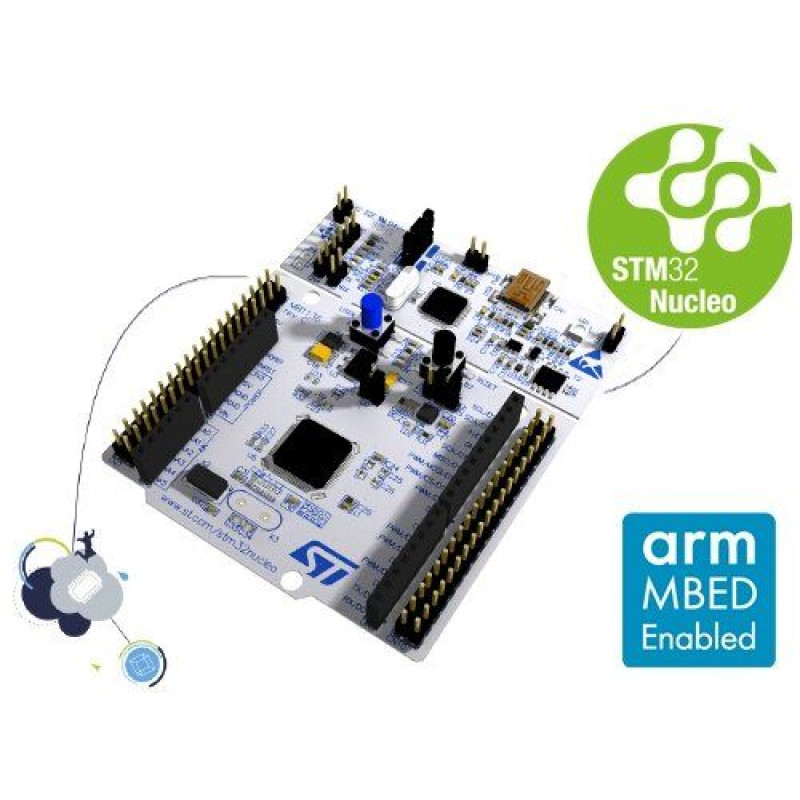

• ПЗ: HAL, драйвери та приклади в пакеті STM32CubeL4; сумісність із екосистемою Arm Mbed Enabled (залежно від підтримки прошивкою ST‑LINK).
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.
• Живлення: USB VBUS або зовнішнє джерело (3,3 В, 5 В, 7–12 В) — за схемою та UM для MB1136.
• Світлодіоди: індикація USB/ST‑LINK (LD1), користувацький (LD2), живлення (LD3).
• Кнопки: користувача та RESET.
• USB: порт ST‑LINK — зазвичай Micro‑B (залежить від ревізії MB1136).

Функціональність та сумісність

NUCLEO-L476RG дає зручний старт для STM32L4: Arduino Uno V3, ST morpho, шилди та модулі розширення STM. Підходить для навчальних лабораторій, прототипів керування двигунами, енергоефективних сенсорних вузлів, IoT і промислових вимірювальних стендів.

Живлення та підключення

• Живлення від USB (VBUS) ПК для розробки й налагодження.
• Зовнішнє живлення 3,3 В, 5 В або 7–12 В для тестування цільових застосувань.
• Підключення до ПК через USB ST‑LINK: програмування, налагодження, віртуальний COM‑порт.

Комплект поставки

• Відлагоджувальна плата NUCLEO-L476RG — 1 шт.

Вага: 80 г.

Країна виробництва: Китай.
