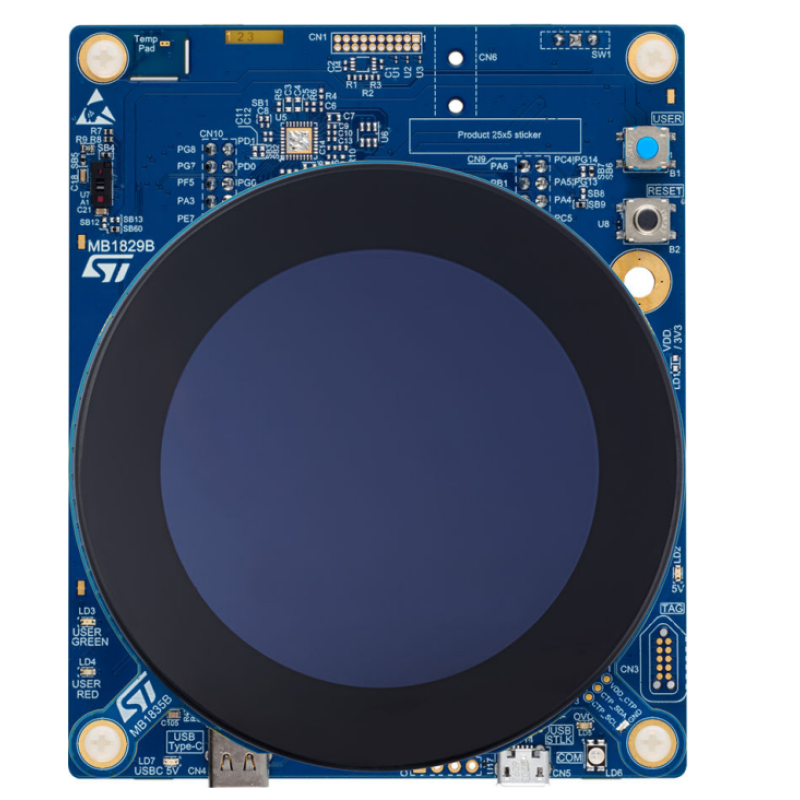

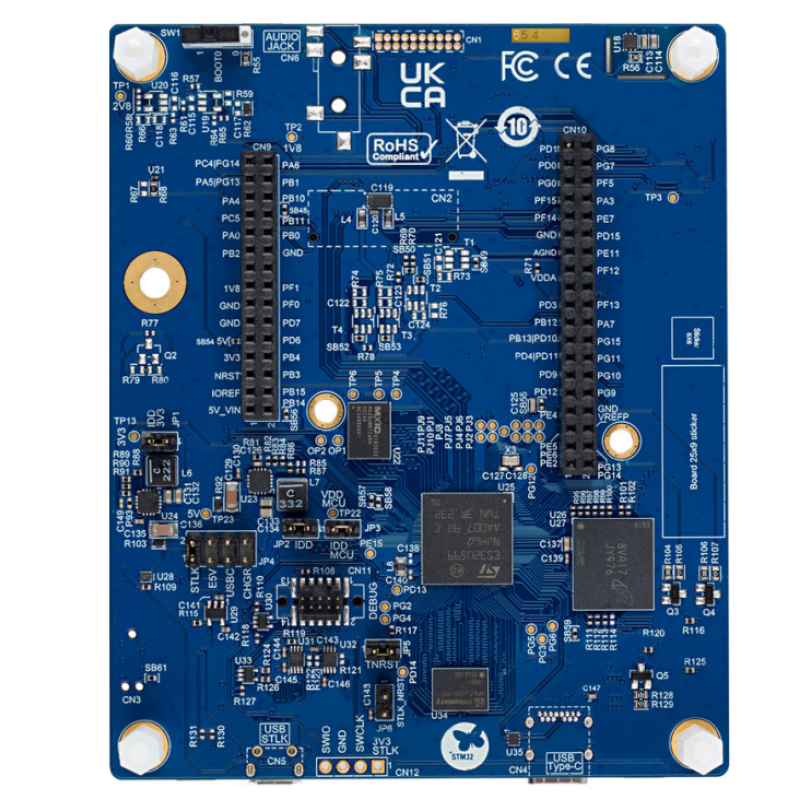

STMicroelectronics STM32U5A9J-DK Discovery Kit на базі мікроконтролера STM32U5A9J

STM32U5A9J-DK (V119972) — Discovery kit STMicroelectronics з STM32U5A9NJH6Q (Arm Cortex-M33 + TrustZone, серія STM32U5). Енергоефективні IoT-застосунки, низьке споживання, висока продуктивність. Made in China.

2,5 МБ SRAM, 4 МБ Flash, графіка: NeoChrom 2.5D, Chrom-ART, Chrom-GRC MMU. Круглий TFT 2,47″ 480×480 (MIPI DSI, touch), USB Type-C HS, Octo-SPI, Hexadeca-SPI PSRAM, eMMC, MEMS (ToF/жести, температура). STLINK-V3E, STM32CubeU5.

Призначення та можливості

Створення, налагодження та тестування на STM32U5: енергоефективні IoT, портативні пристрої, насичений GUI. USB, Ethernet (у комплекті платформи), SD, розширення, датчики — без окремого відлагоджувача.

Два pin header 2,54 мм: USART, LPUART, 2×SPI, SAI, 3×I²C, SDMMC, ADC, таймери, GPIO — дочірні плати під конкретні задачі.

Ключові характеристики

• MCU: STM32U5A9NJH6Q, Cortex-M33 + TrustZone, 4 МБ Flash, 2,5 МБ SRAM, SMPS; TFBGA216
• TFT 2,47″ RGB 480×480, круглий, 16,7 M colors, MIPI DSI (2 data lanes), ємнісний touch
• USB Type-C 2.0 HS (device only)
• Низькоспоживальна підсистема на VDD 1,8 В
• MEMS ST: ToF + жести; температурний сенсор
• Octo-SPI NOR 512 Мбіт; Hexadeca-SPI PSRAM 512 Мбіт; eMMC 4 ГБ
• 2 × LED користувача; кнопки (користувацька та Reset)
• STLINK-V3E — USB re-enumeration: Mass Storage, VCP, debug
• Живлення: ST-LINK USB VBUS, USB Type-C або зовнішні джерела
• ПЗ: STM32CubeU5, HAL, приклади; IAR, MDK-ARM, STM32CubeIDE
• Розміри: 110 × 90 мм

Роз’єми плати

• USB ST-LINK Micro-B; USB Type-C
• 2 × pin header 2,54 мм (2 ряди) — прототипування периферії
• MIPI10; Tag-Connect 10-pin

Інтерфейси та підключення

• USB Type-C HS — ПК та високошвидкісні пристрої
• ST-LINK Micro-B — живлення та debug (STLINK-V3E)
• Розширення 2,54 мм — USART, LPUART, SPI, SAI, I²C, SDMMC, ADC, TIM, GPIO
• MIPI DSI — TFT; MIPI10 / Tag-Connect — відладка

ПЗ та сценарії

• HMI: TFT, NeoChrom / Chrom-ART
• Енергоефективні IoT: ToF, жести, температура
• Навчальні стенди STM32U5

STM32CubeU5 — HAL, демо-проєкти; IAR, MDK-ARM, STM32CubeIDE.

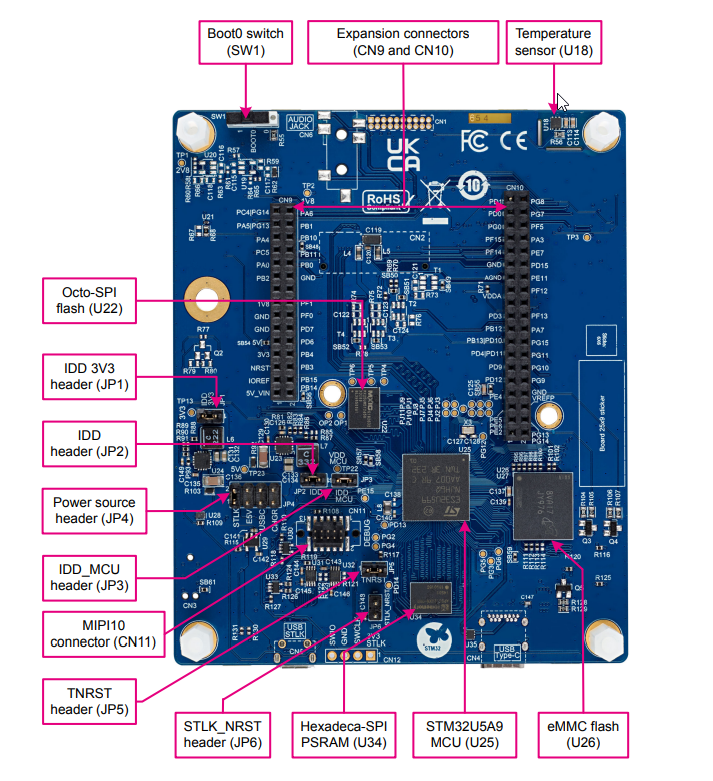

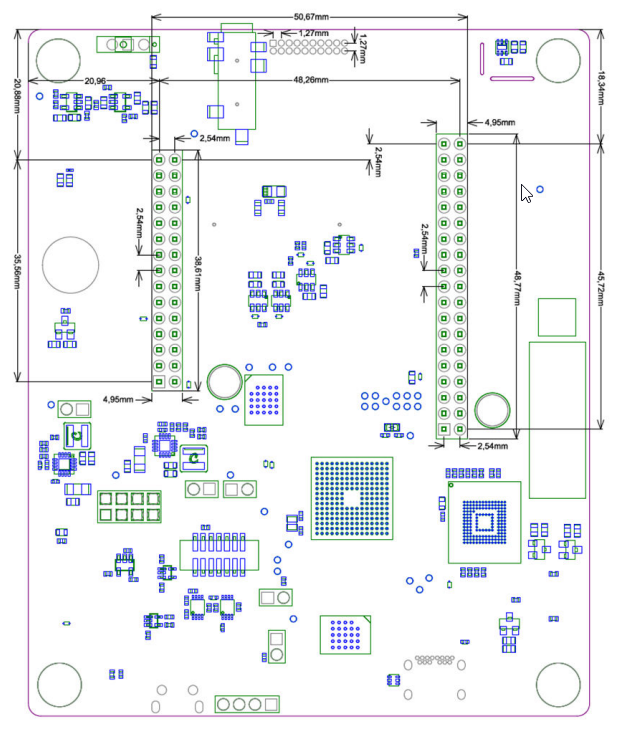

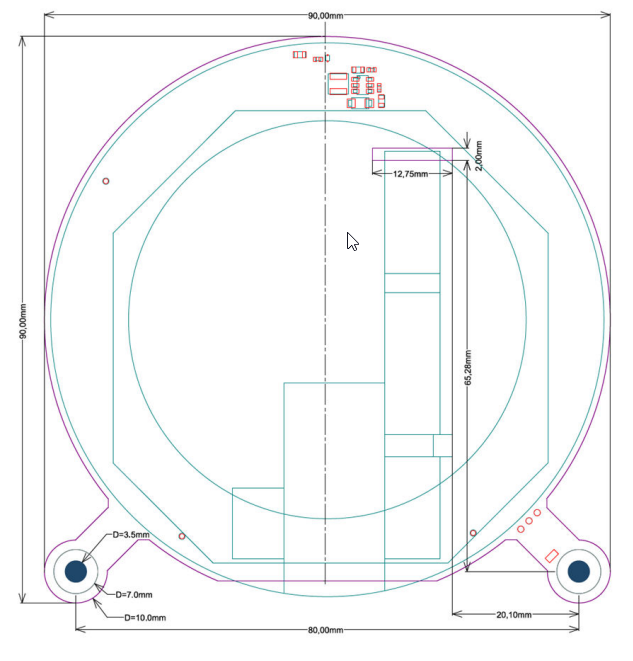

Елементи плати та габарити

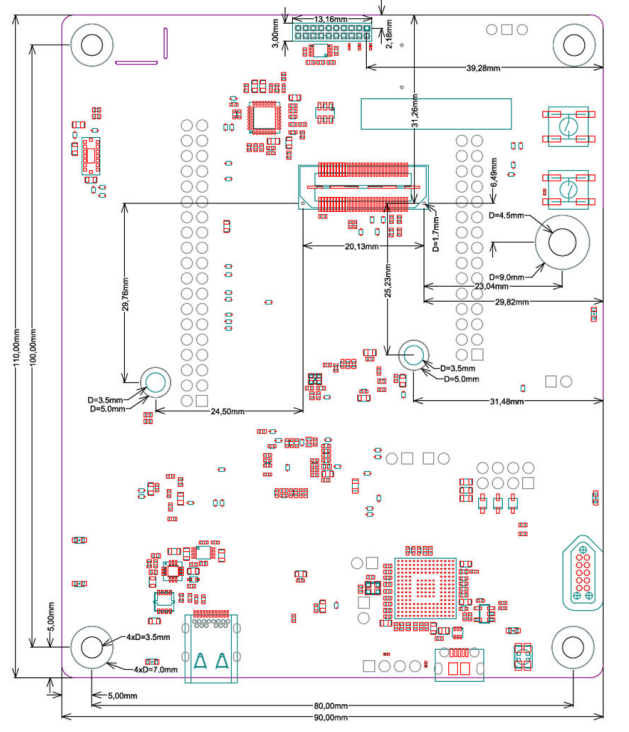

Габарити: 110 × 90 мм
