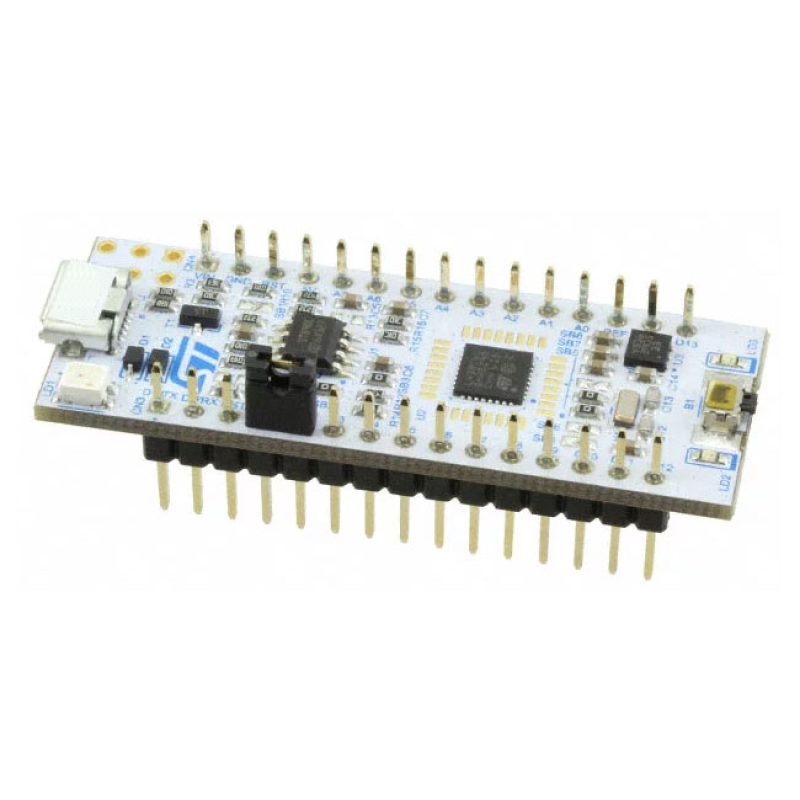

STMicroelectronics NUCLEO-L011K4 Nucleo Board – плата розробки STM32L0

Відлагоджувальна плата NUCLEO-L011K4
STM32L011K4T6 · STM32 Nucleo‑32 · Cortex‑M0+ 32 МГц · Flash 16 КБ · MB1180

Серія STM32L0 орієнтована на наднизьке споживання й компактні застосунки на ядрі Arm Cortex‑M0+ (до 16 КБ Flash на варіантах лінійки; високі показники ULPMark/CoreMark — за умов тестів STMicroelectronics).

Плати STM32 Nucleo‑32 (носій MB1180, корпус на 32 висновки) дають змогу швидко перевіряти ідеї й збирати прототипи на STM32 з акцентом на енергоефективність.

Сумісність за розведенням із Arduino Nano полегшує підключення модулів розширення.

Типові напрями: керування двигунами, побутова техніка, електровелосипеди, кондиціонування, промислові вимірювання, дрони й іграшки, серверне й телеком‑обладнання, зарядні системи.

Призначення та основні можливості NUCLEO-L011K4

NUCLEO-L011K4 від STMicroelectronics — плата серії STM32 Nucleo Boards для розробки й тестування енергоефективних застосунків на STM32L011K4T6. Для навчання, швидкого прототипування та відпрацювання алгоритмів керування й вимірювань. Країна виробництва: Китай.

Технічні характеристики та периферія

• MCU: STM32L011K4T6, Arm Cortex‑M0+, до 32 МГц; Flash 16 КБ; SRAM 2 КБ; EEPROM 512 байт (за даташитом STM32L011x4).
• Аналог і таймери: 12‑бітний ADC до ~1,14 Msps, до 10 каналів; таймери TIM2, TIM21, LPTIM1; RTC; сторожові таймери; SysTick.
• Серіальні інтерфейси: 1× USART, 1× LPUART; 1× SPI; 1× I2C (SMBus/PMBus).
• DMA: 5 каналів (ADC, SPI, I2C, USART, таймери).
• ST‑LINK/V2‑1: вбудований емулятор — без зовнішнього програматора.
• ПЗ: HAL/LL, приклади; пакет STM32CubeL0; підтримка mbed.
• IDE: IAR, Keil MDK, STM32CubeIDE, середовища на базі GCC.
• Живлення:
  • через USB;
  • або від зовнішнього джерела 3,3 В, 5 В або 7–12 В.
• Світлодіоди: LD1 — активність USB; LD2 — живлення; LD3 — користувацький.
• Кнопка: RESET (за конфігурацією Nucleo‑32 для цієї плати).

Сумісність та сценарії використання

NUCLEO-L011K4 сумісна за висновками з Arduino Nano — зручно підключати датчики, модулі зв’язку, драйвери та інші розширення для прототипів керування, побутової техніки, промислових вимірів, дронів, телеком‑вузлів і зарядних систем.

Елементи плати, розміри та комплект поставки

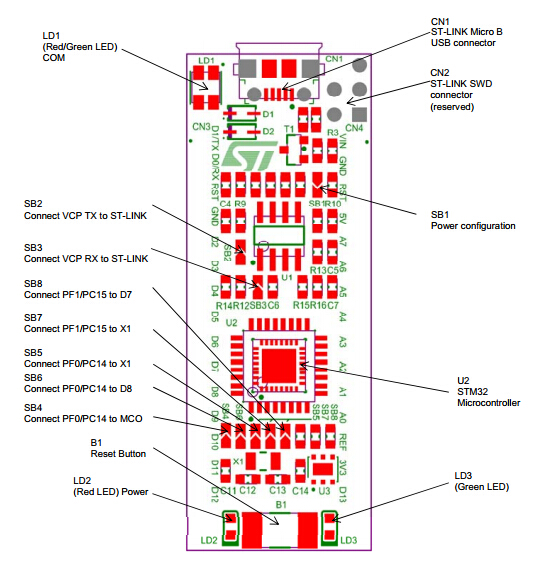

Розташування елементів

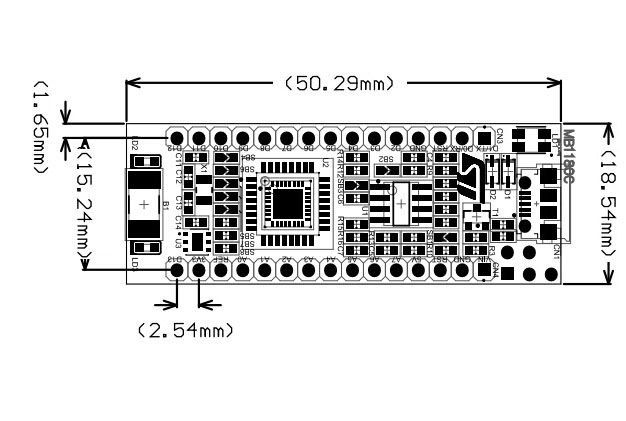

Габаритні розміри (плата MB1180)

• Відлагоджувальна плата NUCLEO-L011K4 — 1 шт.
